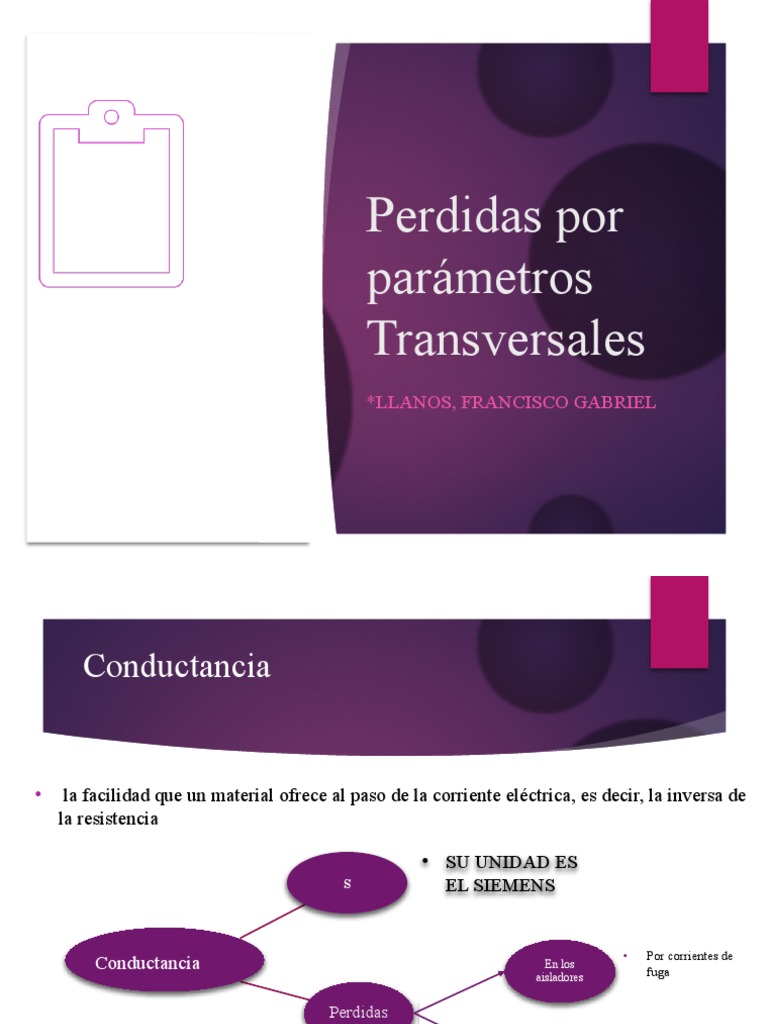

Perdidas por

parámetros
Transversales
*LLANOS, FRANCISCO GABRIEL
 Conductancia

• la facilidad que un material ofrece al paso de la corriente eléctrica, es decir, la inversa de

la resistencia

• SU UNIDAD ES
s EL SIEMENS

• Por corrientes de
Conductancia En los
fuga
aisladores

Perdidas

• Salto de los
Por corona
electrones en el aire
Conductancia

La conductancia depende de numerosos factores

 climáticos
 Medioambientales
factores difíciles de predecir y que no se mantienen constantes a lo
largo de toda la línea.

𝑃 𝑓𝑎𝑠𝑒− 𝑘𝑚 (𝐾𝑊 ) −3 𝑆
Su formula es: 𝐺𝑘 = ∗10 ( )
2
𝑉 (𝐾𝑉 )
2
𝐾𝑚∗ 𝑓𝑎𝑠𝑒

• Con
Conductancia

 La conductancia representa una pequeña parte en comparación

de los efectos resistivos e inductivos.
 El calculo exacto de la conductancia resulta imposible debido
a que varia constantemente.
Perdidas en los
aisladores
• Se utilizan debido a que durante el
transporte de energía no debe haber Algunos electrones son capaces de pasar a
contacto entre los conductores y otra
traves de los aisladores sin importar las
parte activa cercana a la línea
condiciones ambientales.

• El tamaño de los aisladores dependerá del

valor de tensión de la línea

• Cada 10KV los electrones pueden saltar a

través del aire 1 cm
• En condiciones atmosfericas
adversas(lluvia,nieve o heladas) o
medioambientales(contaminacion) algunos
electrones son capaces de desplazarse por
la superficie aislante hasta alcanzar la torre
metalica, y llegar a tierra
Aislantes en condiciones
atmosfericas adversas
 Aisladores

• Los grandes aisladores están formados por multitud de aisladores unitarios que reciben
el nombre de discos o platos, la agrupación de estos discos o platos cadena del aislador.

• La longitud de la cadena depende del nivel de tension y no de la corriente

Tipos de materiales

Aisladores Aisladores
polimericos ceramicos Aisladores de vidrio
• Nucleo central de fibra de • Utilizados mayormente en • Son utilizados en alta tension
vidrio media tension
• Están fabricados por una
• Cubierta exterior de material • Están fabricados con caolín y mezcla de arena silícea y de
aislante cuarzo de primera calidad. arena calcárea
• Son flexibles • La superficie esta recubierta por • Son mas baratos que la
una capa de esmalte porcelana pero no resisten
grandes cambios de temperatura
 Perdidas en los aisladores

Aunque son dificiles de calcular, se adopta

• En condiciones de poca • En condiciones de mucha

humedad (ambiente humedad (ambiente
seco) se toma entre 3w humedo) se toma entre
y 5w por disco 8w y 20w por disco

• La conductancia total se obtendra

La conductacia determina el efecto aislador multiplicando esta por la longitud de la
por fase y por km linea y el numero de fases

𝑃 𝑓𝑎𝑠𝑒 − 𝑘𝑚 (𝐾𝑊 ) 𝑆
𝐺𝑘 = ∗10 −3 ( ¿)
𝐾𝑚 ∗ 𝑓𝑎𝑠𝑒 ¿
𝑃 𝑇 =𝑃 𝐴𝐼𝑆𝐿𝐴𝐷𝑂𝑅 ∗𝑁°𝑑𝑒𝑎𝑖𝑠𝑙𝑎𝑑𝑜𝑟𝑒𝑠
2 2
𝑉 (𝐾𝑉 )
 Efecto Corona

 Consiste en que algunos electrones

adquieren la suficiente energía para
abandonar el conductor por donde
circulan siendo capaces de saltar
hacia el aire circundante.
 Esto provoca que se forme un haz
luminoso en torno a los conductores
Consecuencias del Efecto Corona

 Generación de luz
 Ruido audible
 Ruido de radio que generan interferencias en la radio y la televisión.
 Vibración resultante del viento eléctrico
 Deterioro de los materiales como consecuencia de un bombardeo de
iones
 Generación de ozono, óxidos de nitrógeno y la presencia de humedad,
ácido nítrico
 Disipación de la energía que supone perdida en la capacidad de las
líneas de transporte de energía por lo que las mismas se diseñan para
que el efecto corona sea mínimo
 Tipos de Corona

Corona en semiciclo Positivo:

 Comienza con impulsos positivos, una vez que el gradiente alcanza el valor critico.
Si continua aumentando la tensión aplicada se produce la descarga conocida como
Glow de Hermstein (se caracteriza por causar elevadas perdidas pero poca
radiointerferencia).
Corona en semi ciclo negativo:
 Apenas el gradiente critico es excedido, sobre la superficie del conductor se
manifiestan Impulsos Trichel, que al continuar subiendo la tensión dejan de ser
repetitivos para manifestarse en forma ctte. Como Glow negativo.
 Distorsión de la curva

 Alteración que sufre la onda de

corriente capacitiva.
¿En donde se presenta este tipo de fenómeno?

1. Alrededor de conductores de líneas de Alta tensión.

2. En espaciadores y amortiguadores
3. Aislantes eléctricos dañados - de cerámica o un material diferente de la
cerámica.
4. Aislantes contaminados
5. En los extremos vivos de ensambles de aislantes y manguitos aisladores
6. En cualquier punto de su equipo eléctrico, donde la fuerza del campo eléctrico
exceda los 3MV/m
7. En ciertos árboles de gran tamaño. Esto origina temor supersticioso en la gente
que no conoce el tema.
 Efecto Corona

Si se somete un dieléctrico a un campo eléctrico cuyo gradiente de potencial se va

aumentando,se llegará a un valor que exceda la rigidez dieléctrica del material aislante
y éste se perforará.

Este valor de gradiente se llama Gradiente disruptivo

Cuando en la El gradiente en Si este es Se produce un

linea se somete la superficie mayor que el ionizacion del
a un voltaje crece G.disruptivo aire
creciente del aire
 Efecto Corona

• La ionizacion se produce debido a que en la atmosfera existe cierta cantidad de

iones libres, esto al ser acelerado por los campos electricos producen la ionizacion
de moleculas neutras por choque

• En es te punto como si el aire se volviera como un conductor que unido a un

exceso de tensión, permiten a algunos electrones dejar su vía normal de
circulación para saltar a través del aire.
• Los electrones que viajan a través de el aire se verán frenados, desde las grandes
velocidades que poseen al dejar el conductor, hasta velocidades nulas en cuestión
de unos pocos centímetros
• Este rozamiento provocará un aumento de la temperatura en los electrones,
llevándolos al estado incandescente.
Efecto Corona/ efecto aislador
 Formulas de Peek

Peek estudio el efecto corona y determino formulas que podrian describirlo

basandose en:
• Se calcula la tensión que puede aguantar el aire tanto en ambientes secos como
húmedos
• Se calcula la máxima tensión que puede alcanzar la línea en condiciones
normales
• Se comparan las dos tensiones:

• los electrones no tendrán suficiente energía para saltar al aire y no se producirá

efecto corona.
• se producirá el efecto corona y deberemos calcular sus pérdidas.
*Mediante unas fórmulas empíricas se calculará las pérdidas por efecto corona.
 Calculo tension disruptiva(aire)

(KV)

84 = es una constante que define el paso de las tensiones de un valor máximo a uno
eficaz.
Esta constante tiene pues unidades, que son (kV/cm)
• mc = coeficiente del conductor empleado.
• mt = coeficiente medioambiental
• re = radio del conductor(cm)
• De = distancia media geométrica entre fases
• ∂ = densidad relativa del aire.
 Aclaraciones:

*cuanto más plano sea un material más difícil es que de él puedan desprenderse
electrones. En cambio con materiales circulares o con pertuberancias, de forma
que a igualdad de tensión, saltan del material más fácilmente. Así:
• mc = 1 para conductores nuevos
• mc = 0.93 a 0.98, para conductores viejos (con pertuberancias)
• mc = 0.83 a 0.87, para cables (formados por hilos)
. El aire será más conductor si está húmedo o contaminado.
Así:
• mt = 1, cuando el aire es seco
• mt = 0.8, cuando el aire está húmedo o contaminado
 Calculo densidad del aire

( 25+273 ) ( 𝐾 ) h ( 𝑐𝑚𝐻𝑔 ) 3,921 ∗ h

𝛿= ∗ =
76 (𝑐𝑚𝐻𝑔) ( 273+Θ ) ( 𝐾 ) 273+Θ
• En donde la desidad no tiene unidades.

Para determinar la altura h que alcanzara la columna de

mercurio utilizamos la formula de Halley

(cmHg)
 Comparacion

Para la comparacion se necesita la tension mas elevada de la linea que generalmente se toma
un 15% mas de la tension de linea.

Ahora se compara la tension mas elevada con la tension critica disruptiva:

Se considera que no existe el efecto corona y no se prosigue con el

calcula de las perdidas por este

Es necesario determinar las perdidas por este efecto

Perdidas por efecto corona

Existen dos metodologias

Según Peterson

P(KW/(fase*Km))

Según Peek

P(KW/(fase*Km))
 Peterson

f es la frecuencia en Hz
DMG es la distancia media geometrica
r es el radio del conductor
es voltaje (valor eficaz) al neutro, kV
F =)
es el voltaje crítico disruptivo

Las perdidas de energía por efecto corona son debidas a

dos requerimientos:
1. Energía necesaria para ionización
2. Energía necesaria para desplazamiento de cargas
La perdida por energía para desplazamiento de cargas es
mucho mayor que la primera en corriente alterna, y por
lo tanto esta puede ser despreciada.
Conductancia

𝑃 𝑓𝑎𝑠𝑒−𝑘𝑚 (𝐾𝑊 ) 𝑆 −3 𝑈𝑐
𝐺 𝑓𝑎𝑠𝑒− 𝑘𝑚= 2 ∗10 ( 𝑉 ) 𝑓𝑎𝑠𝑒 =
𝑉 𝑓𝑎𝑠𝑒 (𝐾𝑉 )
2
𝐾𝑚∗ 𝑓𝑎𝑠𝑒 √3

GTOTAL = GFase km *n fases * long siemens

Técnicas para atenuar el Efecto Corona

 Que la tensión de fase a neutro sea menor que la tensión critica disruptiva.
(Cs=Vo/Vi)
 Al aumentar el numero de conductores por fase.
 Al aumentar la distancia entre fases.
 Al apretar muy bien los terminales de los conductores.
 Al aumentar el diámetro del conductor.
Fin
Cables Subterraneos
 Conformacion

• Los cables subterraneos son cables

aislados, que consisten, en uno o
más conductores aislados mediante
materiales enrollados sobre los
conductores.

• Siempre se busca
aprovechamiento de las cualidades
de los aislamientos y la
preservación de las mismas.
Tipos de conductores

Está constituido por alambres trenzados

helicoidalmente en capas concéntricas.

Es el conductor concéntrico comprimido

eliminando los espacios entre los alambres, asi se
logra una disminución del diámetro del conductor,
sin reducir el área del material conductor.
 Tipos de conductores

Se obtienen comprimiendo un conductor concéntrico

circular, de manera que la sección se deforme
tomando la forma de un sector de círculo.

SECTORAL
 Aislando cada conductor puede obtenerse
un cable polifásico de menor diámetro
exterior que el construido con conductores
concéntricos circulares
Tipos de conductores

Son alambres trenzados helicoidalmente, sobre un

núcleo que puede ser una hélice metálica, que es un
conductor, o sobre un núcleo formado por un cable
de yute o de otra fibra. Esta construcción disminuye
el efecto superficial y por tanto, la resistencia
efectiva.
Tipo de conductores

se usan en cables monofásicos para intensidades de

corriente muy elevadas. Estan formados a partir de
conductores concéntricos circulares.
Aislamientos
Papel impregnado

Propiedades:
1. Alta rigidez dieléctrica
2. Bajas pérdidas dieléctricas
3. Resistencia elevada a las descargas parciales (ionización).
4. Tiene buenas características térmicas.

Su gran desventaja consiste en que es muy higroscópico y que la

absorción de humedad deteriora considerablemente sus cualidades
dieléctricas;

Se han realizado cables con aislamiento de papel impregnado para

tensiones de hasta 500 kV (voltaje entre fases) y están en proceso de
investigación y desarrollo cables para 750 kV.
Cambray barnizado

 Es un aislamiento constituido por una cinta de algodón barnizada con

varias capas de barniz aislante.
 Entre cada capa de aislamiento hay una substancia lubricante de alta
viscosidad.
 Son mas flexibles, comparado con el papel impregnado y con este
aislante el aceite no se escurre por gravedad.
 Se a usado en tensiones entre 600 V y23 KV, han sido reemplazados por
los cables con aislamiento sintetico.
 Termoplasticos

 Son materiales orgánicos sintéticos, lo que permite aplicarlos por extrusión

en caliente sobrelos conductores, solidificándolos después al hacer pasar el
cable por un baño de agua fría.
 Los mas utilizados son el PVC y el polietileno.

El cloruro de polivinil:
• Se utiliza mucho en cables de baja tensión, debido a su bajo costo, a su mayor
resistencia a las descargas parciales (ionización) comparado con otros
aislamientos orgánicos sintéticos. Se puede llegar a obtener temperaturas de
operación que van desde 60°C a 150°C.
• Tiene constante dieléctrica elevada y en consecuencia pérdidas dieléctricas
altas, lo que limita su empleo en tensiones elevadas.
 Termoplasticos

E l polietileno, tiene excelentes características :

 Rigidez dieléctrica comparable a la del papel impregnado.
 Pérdidas dieléctricas menores.
 Tiene una conductividad térmica mayor que el papel impregnado lo que facilita la
disipación del calor.
Desventajas:
• En el caso del polietileno, las imperfeciones producidas durante el proceso de
extrusion se agravan por su alto coeficiente de expansión térmica lo que produce
deterioro del aislamientodebido a descargas parciales producidas por ionización.
• Su temperatura de trabajo es de 75°c
 Termofijos

 Están constituidos por materiales que se caracterizan porque mediante la

vulcanización, se hace desaparecer su plasticidad, se aumenta la elasticidad y la
consistencia mecánica

Hule natural Hule sintetico

El hule natural fueuno de los primeros materiales

usados. Se obtiene del látex.
Para utilizarlo como aislamiento se mezcla con:
plastificantes, agentes de vulcanización,
modificadores y se vulcaniza. Su temperamra de
operación es del orden de 60°C.
Son el estireno-butadieno (SBR), el
butilo, el neopreno y el etileno-
propileno (EPR)
 Hules sinteticos

SBR butilo neopreno EPR

• Tiene cualidades • T° de operación • Menores • Iguales propiedades

eléctricas y 85°C propiedades elecctricas
mecánicas similares, • Mayor resistencia a dielectricas • Mayor resistencia a
aunque ligeramente la ionizacion • Mayores la ionizacion
inferiores a las del • Gran flexibilidad propiedades como • T° de operación
hule natural; • Mayor resistencia a resistencia a los 90°C
• Son mas resistentes la humedad aceites, a la flama, a • Se utilizana en
a los ag. Quimicos y • Fabricacion costosa la abrasion, a la cables de hasta 60kv
al envejecimiento intemperie. entre fases
• Son economicos • Flexible
• Se utiliza como
cubierta o forros
 Derivados del polietileno

Polietileno Polietileno
vulcanizado sulfoclorado

• Durante el vulcanizo se agrega un • Al Polietileno se lo ataca con cloro y

peroxido anhídrido sulfuroso
• Aumenta su temperatura de trabajo • Aumenta su temperatura de trabajo
90°C 90°C
• Se vuelve rigido, dificultando su • Aumenta su resistencia a los Ag.
manipulacion Quimicos y al ozono
• Se utiliza principalmente en
cubiertas de cables.
 Cubierta semiconductora

Se coloca inmediatamente sobre el conductor tiene por objeto uniformar el gradiente

eléctrico en la superficie del conductor.
El uso de un material semiconductor se debe a que en esta forma se reduce la intensidad de
las descargas eléctricas que pueden producir ionización, con respecto a la que se tendría si se
utilizasen cubiertas metálica
 Pantalla

La pantalla está constituida por una capa conductora colocada sobre el aislamiento y
conectadaa tierra tiene por objeto:
 crear una superficie equipotencial para obtener un campo eléctrico radial en el dieléctrico.
 blindar el cable contra potenciales inducidos por campos eléctricos externos
 como protección para el personal,mediante su conexión efectiva a tierra
Forro

 El forro tiene por objeto proteger mecánicamente el cable y contra el ataque de

agentes químicos y evitar que el aislamiento absorba humedad.
 El material más usado es el plomo. Para aumentar la protección mecánica del
cable puede enrollarse sobre el forro de plomo un fleje de acero
 forros no metálicos, constituidos por distintos tipos de fibras tejidas sobre el
cable, o por materiales extruidos. Son el algodón, el neopreno o el cloruro de
polivinil.
 Caracteristicas del aislamiento

Rigidez Constante Resistencia de factor de potencia del

dieléctrica dieléctrica aislamiento aislamiento

 Es el valor de la  Es la relación
 La diferencia de
intensidad de campo potencial entre el  Define las
eléctrico alque hay
entre la
capacitancia de un conductor y tierra perdidas en el
que someterlo para
que se produzca una condensador cuyo hará circular una aislamiento tanto
perforación del dieléctrico sea, el pequeña corriente capacitivas como
aislamiento. a través del resitivas
aislamiento en
cuestión y la aislamiento.
capacitancia del
mismo
condensador con
aire como
dieléctrico.
 Rigidez dielectrica

 El flujo es ψ= q C/m de conductor

 A una distancia x la densidad de flujo:

~ 𝑞
𝐷=
2 𝜋 .𝑥.1
[ 𝑐𝑜𝑢𝑙𝑜𝑚𝑏𝑠
𝑚 2 ]
 A la misma distancia la intensidad de campo
es:

~ ~
~ 𝑑𝑣 𝐷 𝐷
𝐸=− = =
𝑑𝑥 𝜀 𝑘 . 𝜀0 [ 𝑣𝑜𝑙𝑡𝑠
𝑚 ]
Donde es la permitividad del vacio y k es la
constante dielectrica del aislante. 1
𝜀0 = 9
36. 𝜋 .10
 Entonces:
~ 𝑑𝑉 9 𝑞
𝐸=− =18.1 0
𝑑𝑥 𝑥.𝑘 [ 𝑣𝑜𝑙𝑡𝑠
𝑚 ]
 La diferencia de potencial entre la pantalla, conectada a tierra, y el conductor es:

0 𝑅
9𝑞 1
−∫ 𝑑𝑉 =18.10 ∫ 𝑑𝑥 =
[𝑉 ]
 Reemplazando:
𝑉𝑛
𝑘𝑟 𝑥

𝑉𝑛 La intensidad de campo es maxima en la 𝑉𝑛

𝐸= 𝐸𝑚𝑎𝑥 =
𝑥𝐿𝑛
𝑅 proximida del conductor y 0 en la superficie 𝑟𝐿𝑛
𝑅
𝑟 exterior del aislamiento 𝑟
 Constante dielectrica

 La capacitancia de una cable es directamente proporcional a al constante dielectrica

𝑞
𝐶𝑛=
𝑉𝑛
 El cable constituye una de las placas, la pantalla metalica, que esta a tierra, la otra
placa, y el aislamiento es el dielectrico
 Reemplazando

𝑘
𝐶𝑛=
9
18 × 1 0 ⋅ ln
𝑅
𝑟
[ 𝐹
𝑚𝑒𝑡𝑟𝑜𝑑𝑒 𝑐𝑎𝑏𝑙𝑒 ]
0,02412⋅𝑘 [ 𝜇 𝐹 /𝑘𝑚 ]
𝐶𝑛=
𝑅
log
𝑟
 La reactancia capacitiva:
𝑅
log 6,596 𝑅
𝑋 𝑐=
1
=
𝑟
2⋅ 𝜋 ⋅ 𝑓 ⋅ 𝐶 𝑛 2⋅ 𝜋 ⋅ 𝑓 ⋅ 0,02412⋅. 𝑘
𝑋 𝑐=
𝑓 ⋅𝑘
⋅ log
𝑟 [ 𝑀Ω∗𝑘𝑚 ]
 La corriente capacitiva en el dielectrico esta dada por
𝑉𝑛
𝐼 𝑐=
− 𝑗 𝑋𝑐

 Reemplazando:

 Esta corriente produce perdidas por efecto joule en el conductor y perdidas

en el dielectrico
 Resistencia de aislamiento

 Al aplicar una tension, la diferencia de potencial entre el conductor y la tierra

producira una corriente, debido a que el aislamiento no es perfecto

𝑑𝑥
𝑑 𝑅𝑎=𝜌
2 𝜋 𝑙𝑥
 Entonces:

[Ω]
 La resitividad de los materilales aislante varia
exponencialmentecon la temperatura
𝜌 𝑡 = 𝜌 𝑡 𝑒− 𝛼𝑡
 Perdidas dielectricas

 Existe una corriente debida a la capacitancia del cable

 Existe una corriente en fase con la tension, llamada corriente de perdidas

 Las perdidas electricas, es decir la

𝐼 𝑝= 𝐼 𝑐 tan δ potencia activa consumida por el
dielectrico es:
𝑝 𝑑 =𝑉 𝐼 𝑝
𝑝 𝑑 =𝑉 𝐼 𝑐 tan δ

𝑝 𝑑 =2 𝜋 𝑓𝐶 𝑉 2 tan δ
Perdidas dielectricas

Las perdidas dielectricas se deben a tres causas:

 Perdidas por absorcion dielectrica
 Perdidas por ionizacion
 Perdicas por conduccion a traves del dielectrico
 Efecto proximidad

La resistencia efectiva K =f(X)

*(K-1) para trifasicos

R resistencia óhmica
K coeficiente de efecto superficial
F coeficiente de efecto de proximidad

El efecto de proximidad no siempre se suma al efecto superficial. Por el contrario, en los

cables trifásicos reduce ligeramente el efecto superficial.
 Inductancia y reactancia inductiva

Para el caso de cables trifásicos y monofásicos sin pantalla, la reactancia inductiva se puede
calcular mediante la siguiente expresión

DMG
X L  0,00289. f . log  / Km
RMG

Donde:
f: frecuencia
DMG: Distancia media geométrica
RMG: Radio medio geométrico
 Inductancia y reactancia inductiva

En los cables con pantalla el flujo producido por la corriente que circula por cada
conductor , corta la pantalla metálica que lo envuelve induciendo en ellas una fuerza
electromotriz.
Si los extremos de las pantallas están conectadas a tierra en los extremos circulara por ellos
una corriente que deberá tomarse en cuenta en el calculo de la inductancia. En tal se puede
considerar que la resistencia de la pantalla es alta y considerar la corrinte minima, en tal
caso podemos utilizar la expresión anterior, como es la situación de pantallas conectadas en
un solo extremo a tierra.
 Capacitancis y R capacitiva

El cable constituye un condensador en el que el conductor esta al potencial de línea y la

pantalla a potencial a tierra, y el aislamiento el dieléctrico.
La capacitancia a tierra para una disposición radial y uniforme del campo eléctrico, esta
dada por la siguiente expresión:

𝑞 𝑘
𝐶𝑛 [ 𝐹 /𝑚 ] = =
𝑉𝑛 𝑅
18 × 1 09 ln
𝑟
Donde:
r: radio del conductor
R: radio exterior del aislamiento
K: ctte dieléctrica
 Perdidas de potencia

El calor producido en el cables se debe a tres causas:

• Perdidas debidas a la circulación de corriente en el conductor

Pc  R.I 2
• Perdidas en el dieléctrico

Pd  2. . f .C.V 2 . tan g

 Perdidas de potencia

• Perdidas debidas a la circulación de corriente en el apantallamiento

La corriente que circula por las pantallas metálicas es:
XM
If  .I
2 2
R X
f M

Donde:
If: corriente que circula por la pantalla
I: corriente que circula por conductor
XM: reactancia mutua entre el conductor y la pantalla
Rf: resistencia efectiva de la pantalla
