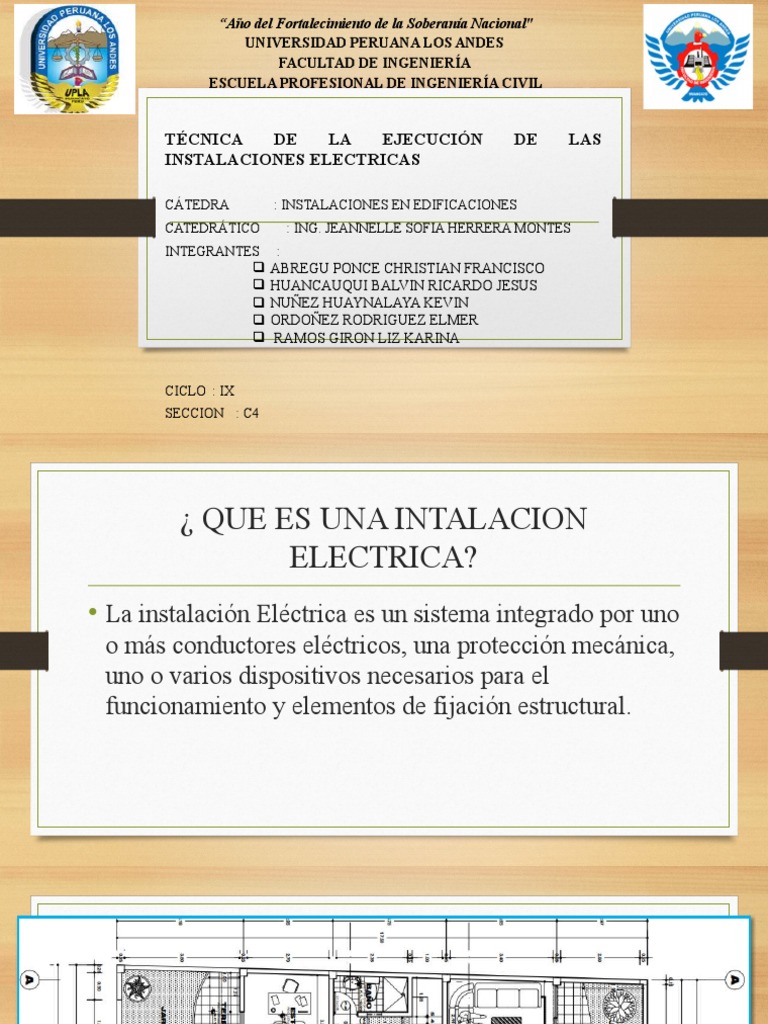

“Año

del Fortalecimiento de la Soberanía Nacional"

UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

TÉCNICA DE LA EJECUCIÓN DE LAS

INSTALACIONES ELECTRICAS

CÁTEDRA : INSTALACIONES EN EDIFICACIONES

CATEDRÁTICO : ING. JEANNELLE SOFIA HERRERA MONTES
INTEGRANTES :
 ABREGU PONCE CHRISTIAN FRANCISCO
 HUANCAUQUI BALVIN RICARDO JESUS
 NUÑEZ HUAYNALAYA KEVIN
 ORDOÑEZ RODRIGUEZ ELMER
 RAMOS GIRON LIZ KARINA

CICLO : IX
SECCION : C4
 ¿ QUE ES UNA INTALACION
ELECTRICA?
• La instalación Eléctrica es un sistema integrado por uno
o más conductores eléctricos, una protección mecánica,
uno o varios dispositivos necesarios para el
funcionamiento y elementos de fijación estructural.
 CODIGO Y REGLAMENTOS

• Todos los trabajos se ejecutarán de acuerdo con los

requisitos de las secciones aplicables al Código
Nacional de Electricidad y el Reglamento Nacional de
Construcciones.
 INSTALACION ELECTRICA
• En la presente vivienda
unifamiliar se observa
una ACOMETIDA
AEREA (RED DE
DISTRIBUCION Y
CAJA DE
CONEXIÓN)
CONEXIÓN AEREA
 SISTEMA ELECTRICO:

• En el presente
proyecto al ser
una vivienda
unifamiliar la
CONEXIÓN es
MONOFASICA
ESQUEMA DE LLEGADA DE ACOMETIDA
A MEDIDOR DE LA VIVIENDA
 RED DE ALIMENTADORES DE ENERGIA
AL TABLERO GENERAL
• Esta red será conectada al tablero general. Se han proyectado por
canalización subterránea, sistema trifásico de tres hilos para una tensión
nominal de 220V, 60 Hz.
TABLERO DE DISTRIBUCION GENERAL

• Es metálico de 24 polos, con barras distribuidoras de cobre e interruptores

termo magnéticos bipolares y trifásico el de acometida, de 10 Kamperios de
ruptura, con tapa y chapa. (S/ 406 aprox.)
 CAJAS
• Las cajas en general serán del tipo metálicas livianas en las distintas
formas y dimensiones.
 INSTALACIONES INTERIORES
• INSTALACIONES ELECTRICAS EN LOS PISOS
• INSTALACIONES ELECTRICAS EN EL SALON DE USOS
MULTIPLES
• ESQUEMAS DE LOS TABLEROS DE DISTRIBUCION
• ARTEFACTOS DE ILUMINACION
• COMACORRIENTES
 SISTEMAS DE COMUNICACIONES
• EN ESTE CASO SOLO SE CONSIDERA EL CIRCUITO DE TIMBRES
que estarán compuestos por alimentadores de conductores TW (1.5 MM2)
y tubo PVC-P de 25 mm de diámetro, pulsador y timbre con su respectivo
transformador.
 PRUEBAS
• Antes de la colocación de los artefactos o portalámparas se realizarán
pruebas de aislamiento a tierra y de aislamiento entre los conductores,
debiéndose efectuar la prueba, tanto de cada circuito, como de cada
alimentador.

También se deberá realizar pruebas de funcionamiento a plena carga,

durante un tiempo prudencial. Todas estas pruebas se realizarán
basándose en lo dispuesto por el Código Nacional de Electricidad.
 DUCTOS
• Todos los ductos a instalar están constituidos por tubería PVC Standard
Americano Pesado, en las dimensiones indicadas en el proyecto.
 CONDUCTORES ELECTRICOS
• Son de cobre tipo TW de 1.5, 2.5, 4.0, 6.0 y 10 mm2. de sección nominal.
El color amarillo se reserva para la identificación del cable de puesta a
tierra.
 INTERRUPTORES
• Son del tipo placa metálica a ras, simple, doble de 3 y de 4 vías, para 20
voltios y 10 amperios.
 TOMACORRIENTES
• Son del tipo placa metálica a ras, bipolares, dobles para 220 voltios y 10
amperios cada uno. Los que tienen puesta a tierra son de toma central.
 LUMINARIAS
• Son para instalaciones adosadas al cielorraso o a la pared con lámparas de
características indicadas.
• Para la protección de descargas a tierra de las personas. Formada por
una varilla cooperweld de 5/8” de diámetro y 2.0 mt. de longitud,
conector A/B y cable de cobre desnudo de 10 mm2. de sección. La
varilla va instalada en un pozo con tratamiento del terreno con sanick
gel, que asegure una resistencia de puesta a tierra no mayor de 15
ohmios.
