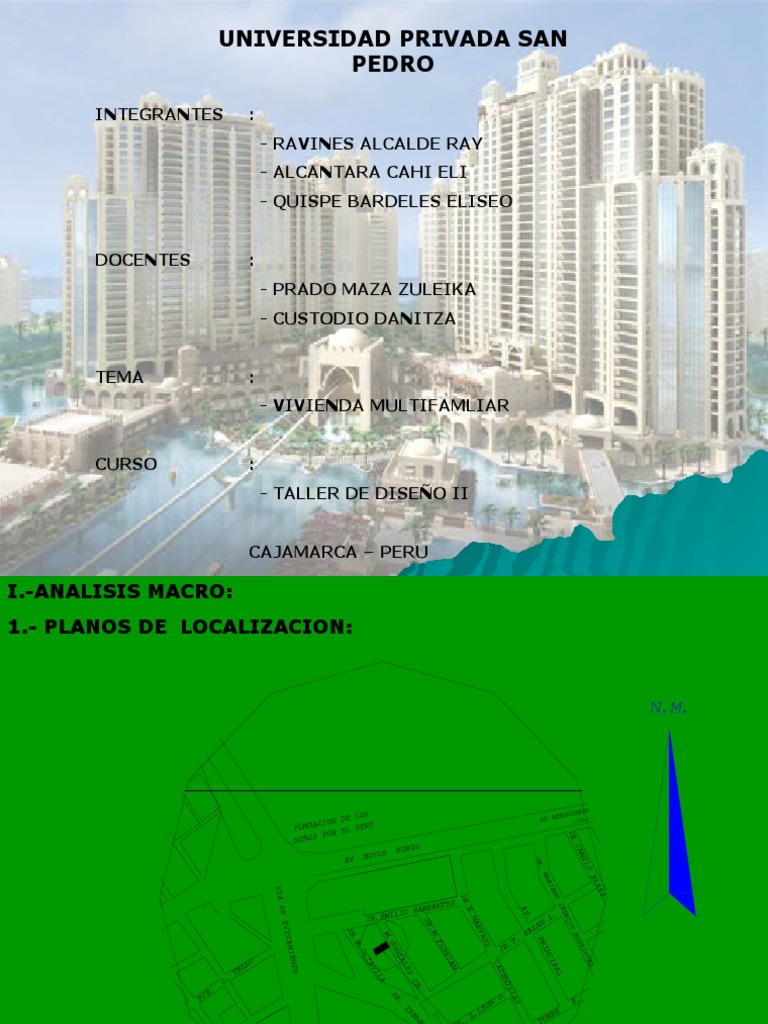

UNIVERSIDAD PRIVADA SAN

PEDRO

INTEGRANTES :
- RAVINES ALCALDE RAY
- ALCANTARA CAHI ELI
- QUISPE BARDELES ELISEO

DOCENTES :
- PRADO MAZA ZULEIKA
- CUSTODIO DANITZA

TEMA :
- VIVIENDA MULTIFAMLIAR

CURSO :
- TALLER DE DISEÑO II

CAJAMARCA – PERU
I.-ANALISIS MACRO:
1.- PLANOS DE LOCALIZACION:

N.M.

UBICACION LOTE
PLANO DE UBICACIÓN:

UBICACION
DEPARTAMENTO: CAJAMARCA
PROVINCIA: CAJAMARCA
DISTRITO: CAJAMARCA
URBANIZACION : HORACIO ZEVALLOS G.

LOTE Nº 06 MANZANA "G"

CUADRO DE AREAS

2
AREA TERRENO : 160.00 m

ESCALA 1/500
1.2.- DATOS GENERALES:
-PROPIETARIO:
-Srta. Anita Maura Leyva Unzueta.
- Conceptualizacion:
Idea Rectora:
-Lineal vertical
Tipologia del multifamiliar :
- Flats
Nº PISO Nº DEPARTAMENTO AREA POR TOTAL DE AREA
POR PISO PISO POR PISO
1 flats 135.0568 135.0568

2y3 flats 80.9708 80.9708

4 flats 80.9708 80.9708

Total 296.9984
Cuadro de areas y ambientes:
II.- PARTE FORMAL:
2.1.- Tipo de Volumen:

El tipo de volumen tiene la forma de un paralelepipedo destajado

2.2.- Volumen Jerarquico:
- Un paralelepipedo
III.- ESPACIAL:
3.1.- Espacio Organizador:

ESPACIO ORGANIZADOR
3.2.-ANALISIS DE LLENOS Y VACIOS:
LA TIPOLOGIA DE
LAS ABERTURAS NO
CUMPLE CON EL
CONTEXTO.
LA ALTURA PROMEDIO DE LA
EDIFICACION SE ADAPTA AL
CONTEXTO.

EL TIPOLOGIA DE LOS VANOS

NO SE ADAPTA AL ENTORNO

EL REMATE DE LA FACHADA
NO CUMPLE CON LAS
CONTRUCCIONES TIPICAS
DE CAJAMRCA CON TECHOS
A DOS AGUAS.
3.3.- ZONIFICACION MACRO:
IV.- ANALISIS MICRO:

Primer Piso:

Ambiente Area

Sala Comedor 27.1046 m2

Cocina 8.2841 m2
Dormitorio Principal 11.3737 m2
Dormitorio 1 9.4906 m2
Dromitorio 2 7.4380 m2
SS.HH 1 3.9605 m2
SS.HH 2 3.4484 m2
Patio 5.3754 m2
Hall 4.4955 m2
Estacionamiento 33.9754 m2
Jardin 1 7.4366 m2
Jardin 2 4.8510 m2
Pasadizo 7.8250 m2

Total 135.0568
Segundo, Tercero Piso:

Ambiente Area

Sala Comedor 27.1046 m2

Cocina 8.2841 m2
Dormitorio Principal 11.3737 m2
Dormitorio 1 9.4906 m2
Dromitorio 2 7.4380 m2
SS.HH 1 3.9605 m2
SS.HH 2 3.4484 m2
Patio 5.3754 m2
Hall 4.4955 m2

Total 80.9708
Cuarto Piso:

Ambiente Area

Sala Comedor 27.1046 m2

Cocina 13.6595m2
Dormitorio Principal 11.3737 m2
Dormitorio 1 9.4906 m2
Dormitorio 2 7.4380 m2
SS.HH 1 3.9605 m2
SS.HH 2 3.4484 m2
Hall 4.4955 m2

Total 80.9708
 V.- ZONIFICACION MICRO:
CUADRO DE FRECUENCIAS:

N° DE USUARIOS
AMBIENTES SIMBOLOGIA PAPA MAMA HIJO HIJA JERARQUIA
Sala Comedor Sc 4 5 4 4 17
Cocina K 2 4 2 3 11
Dormitorio Dp 2 3 1 2 8
Principal
Dormitorio 1 D1 1 2 3 0 6
Dormitorio 2 D2 1 2 0 3 6
SS.HH 1 SH1 2 2 3 3 10
SS.HH 2 SH2 1 1 0 0 2
Patio Pt 0 2 0 0 2
Hall H 3 3 3 3 12
Garaje G 2 1 1 0 4
Jardin 1 J1 0 1 0 0 1
Jardin 2 J2 0 1 0 0 1
Pasadizo Pz 3 2 3 3 11
2.2.- CUADRO DE AFINIDAD:

Sc K Dp D1 D2 SH1 SH2 Pt H G J1 J2 Pz

Sc 4 3 3 3 3 0 2 4 3 2 2 4
K 4 2 0 0 3 0 1 2 0 2 2 2
Dp 3 2 2 2 2 1 2 4 0 0 0 2
D1 3 0 2 0 4 0 2 4 0 0 0 2
D2 3 0 2 0 4 0 2 4 0 0 0 2
SH1 3 3 2 4 4 0 0 3 0 0 0 2
SH2 0 0 1 0 0 0 0 3 0 0 0 0
Pt 2 1 2 2 2 0 0 2 0 2 2 2
H 4 2 4 4 4 3 3 2 0 2 2 2
G 3 0 0 0 0 0 0 0 0 0 0 4
J1 2 2 0 0 0 0 0 2 2 0 0 0
J2 2 2 0 0 0 0 0 2 2 0 0 0
Pz 4 2 2 2 2 2 0 2 2 4 0 0

33 18 21 17 17 19 4 17 32 7 8 8 22
2.3.-DIAGRAMA DE INTERACCIONES:

1 SC H

2
Dp Pz

3 SH1 k

4 D1 D2 Pt

5 J1 J2 G

6 SH2
DIAGRAMA DE FLUJO:

SC H

Dp Pz

SH1 k

D1 D2 Pt

J1 J2 G

SH2
2.5.- ORGANIGRAMA DE ZONIFICACION ARQUITECTONICO:

PRIMER PISO:
SEGUNDO Y TERCER PISO:
CUARTO PISO:
