ÁREA MECÁNICA

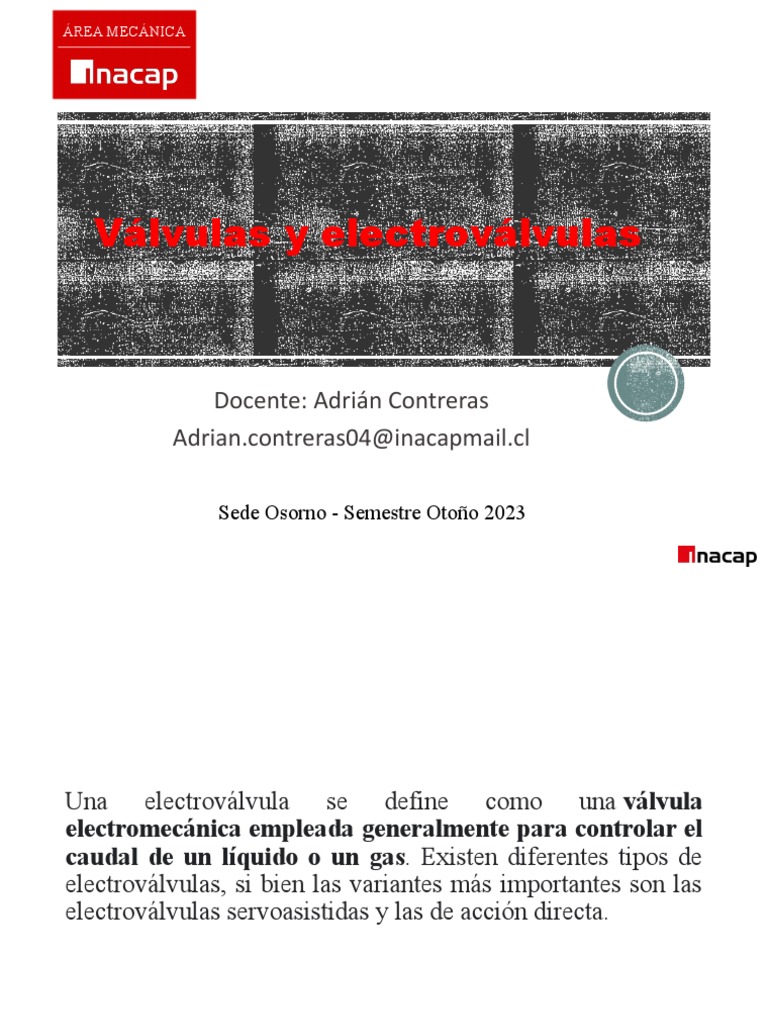

Válvulas y electroválvulas

Docente: Adrián Contreras

Adrian.contreras04@inacapmail.cl

Sede Osorno - Semestre Otoño 2023

Una electroválvula se define como una válvula
electromecánica empleada generalmente para controlar el
caudal de un líquido o un gas. Existen diferentes tipos de
electroválvulas, si bien las variantes más importantes son las
electroválvulas servoasistidas y las de acción directa.
La electroválvula hidráulica es una válvula de control direccional
muy utilizada en los sistemas hidráulicos para cambiar, permitir o
restringir el flujo de líquido. La válvula utiliza solenoides (X e Y) a
cada lado de la válvula para su accionamiento, como se ve en la
figura siguiente. La válvula consiste en un carrete cilíndrico (Z) con
tierra (diámetro mayor) y ranuras (diámetro menor). La tierra
bloquea el flujo, mientras que la ranura permite el flujo a través de
la válvula.
funcionamiento
 Diseño de válvulas
válvula de 4/3
Una válvula de 4/3 tiene 4 vías y 3 posiciones. Es el tipo de
válvula más utilizado en los circuitos hidráulicos. Según el diseño
del carrete, los puertos pueden estar abiertos, cerrados o
conectados a determinadas entradas/salidas. La figura 3 es un
ejemplo común, pero existen otros diseños de carretes. El carrete
de abajo puede estar en 3 posiciones diferentes: P-A y B-T (Figura
3 izquierda), cerrado (Figura 3 centro), o A-T y P-B (Figura 3
derecha).
 simbología

Designación de conexiones,
normas básicas de representación

Las válvulas de regulación y control, se

nombran y representan con arreglo a su
constitución, de manera que se indica en
primer lugar el número de vías (orificios de
entrada o salida) y a continuación el número de
posiciones.
 Su representación sigue las siguientes reglas:

1.- Cada posición se indica por un cuadrado.

2.- Se indica en cada casilla (cuadrado), las

canalizaciones, el sentido del flujo y la situación de
las conexiones (vías).

3.- Las vías de las válvulas se dibujan en la

posición de reposo.

4.- El desplazamiento a la posición de trabajo se

realiza transversalmente, hasta que las
canalizaciones coinciden con las vías en la nueva
posición.

5.- También se indica el tipo de mando que

modifica la posición de la válvula (señal de pilotaje).
Puede ser manual, por muelle, por presión ...
La norma establece la identificación de los orificios
(vías) de las válvulas, debe seguir la siguiente
norma:
Puede tener una identificación numérica o
alfabética.
Tipos de accionamientos
Criterios de selección de
válvulas
1. Número de puertos y posiciones: Debe seleccionarse en función de los
requisitos de su aplicación.
2. Acción del carrete: Esto debe basarse en si su aplicación requiere que el
carrete regrese al centro o permanezca en su lugar cuando se des energiza.
3. Flujo: La necesidad de caudal de la aplicación ayudará a determinar el
tamaño de la válvula.
4. Material: El material de la válvula debe ser compatible con las propiedades
del medio que fluye.
5. temperatura: Los materiales de las válvulas pueden soportar los requisitos de
temperatura mínima y máxima de su aplicación. La temperatura también es
esencial para determinar la capacidad de la válvula, ya que afecta a la
viscosidad y al flujo del fluido.
6. Presión: La válvula debe ser capaz de soportar la presión máxima requerida
para su aplicación.
