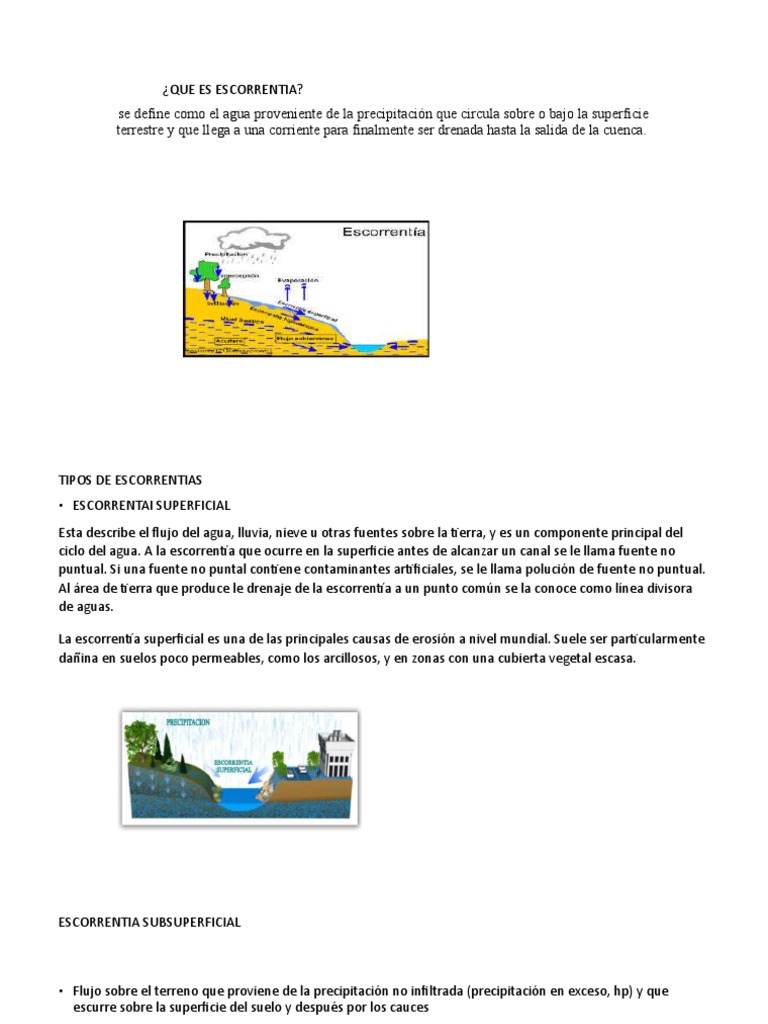

¿QUE ES ESCORRENTIA?

se define como el agua proveniente de la precipitación que circula sobre o bajo la superficie
terrestre y que llega a una corriente para finalmente ser drenada hasta la salida de la cuenca.
TIPOS DE ESCORRENTIAS
• ESCORRENTAI SUPERFICIAL
Esta describe el flujo del agua, lluvia, nieve u otras fuentes sobre la tierra, y es un componente principal del
ciclo del agua. A la escorrentía que ocurre en la superficie antes de alcanzar un canal se le llama fuente no
puntual. Si una fuente no puntal contiene contaminantes artificiales, se le llama polución de fuente no puntual.
Al área de tierra que produce le drenaje de la escorrentía a un punto común se la conoce como línea divisora
de aguas.

La escorrentía superficial es una de las principales causas de erosión a nivel mundial. Suele ser particularmente
dañina en suelos poco permeables, como los arcillosos, y en zonas con una cubierta vegetal escasa.
ESCORRENTIA SUBSUPERFICIAL

• Flujo sobre el terreno que proviene de la precipitación no infiltrada (precipitación en exceso, hp) y que
escurre sobre la superficie del suelo y después por los cauces
ESCORRENTIA SUBTERRANEO

• Escurrimiento subsuperficial o hipodérmico es aquél que luego de infiltrarse una determinada cantidad en el
perfil del suelo, se manifiesta escurriendo en la primera capa del suelo, y en algunos casos, vuelve a aparecer
en superficie, sumándose al superficial. El escurrimiento tiene una velocidad de conducción lento
CLASIFICACION DEL ESCURRIMIENTO

• se clasifica en escurrimiento directo, (cuando su efecto es inmediato), y escurrimiento base (cuando su

efecto es retardado).

• Escurrimiento directo

El escurrimiento directo está integrado por la precipitación en los cauces, flujo sobre el terreno y escurrimiento
subsuperficial

• Escurrimiento base

El escurrimiento base, está constituido por el escurrimiento subterráneo y el escurrimiento subsuperficial de

lento drenaje
• FACTORES QUE AFECTAN EL
ESCURRIMIENTO
• Los factores que afectan al escurrimiento
superficial son:
 factores climáticos (Meteorológicos)
 factores fisiográficos
• Factores Climáticos (Meteorológicos):
 Formas de precipitación,
Factores fisiográficos:
 Características físicas de la
cuenca:
- Superficie de la cuenca,
- Forma de la cuenca,
- Elevación de la cuenca,
- Pendiente de la cuenca.
 Tipo y uso del suelo,
 Humedad antecedente del
mismo.

 Tipos de precipitación,

 Duración de precipitación

 Intensidad de la precipitación,

 Dirección de la tormenta,

 Velocidad de la tormenta,

 Distribución de la lluvia en la cuenca

• MEDICION DEL ESCURRIMIENTO (MEDICION DE CAUDALES)

• Definiciones Con respecto a la medida del escurrimiento, existen algunos términos que se emplean
frecuentemente:

• Hidrometría, ciencia que trata de la medición y análisis del agua

• Nivel de agua, altura del agua de los ríos en la sección en que se mide.

• Velocidad, relación del espacio recorrido por el agua de las corrientes en un tiempo determinado

• Gasto o caudal, volumen de agua que pasa por determinada sección transversal del cauce del río en un
intervalo de tiempo y se expresa en m3/s o Ltr/s.

• Avenida, aumento del caudal del río debido a la intensidad o frecuencia de las precipitaciones. Puede durar
horas o días.
• Aforar. significa determinar a través de mediciones, el caudal que pasa por una sección dada y en un
momento dado.

• Aforo, conjunto de operaciones para determinar el caudal en un curso de agua para un nivel observado.
• Aportación, volumen total escurrido en un período determinado: un día, un mes, un año.

• Estiaje, nivel bajo que tiene el agua del rio. En Bolivia ocurre por lo general durante el invierno.

• Año hidrológico, periodo de doce meses que comprende un ciclo hidrológico completo partiendo del mes en
que se observan los valores mínimos (octubre a septiembre; mayo a abril).

• Sección de control, corresponde a un reborde o artificial que se establece en el cauce a fin de regular la curva
altura-caudal.

• Flotador, elemento natural o artificial que esté en condiciones de flotar, el cual puede ser arrastrado por las
aguas ya sea parcial o totalmente sumergido en ella.

• Vadeo, forma de aforo que ejecuta el aforador cuando puede atravesar fácilmente la sección sin que la
corriente de agua lo afecte
MÉTODOS DIRECTOS

• 1.- Métodos basados en la medición de la velocidad del agua y área transversal del río (correntómetros).
• 2.- Métodos que involucran la construcción de estructuras artificiales,(aforadores o vertedores)
• 3.- Métodos de aforo por dilución
• MÉTODOS BASADOS EN LA MEDICIÓN DE LA VELOCIDAD DEL AGUA Y ÁREA TRANSVERSAL DEL RÍO.

•

• Aforo con flotadores

• Este método se utiliza para medir la velocidad del agua, no el caudal directamente Los flotadores
proporcionan una velocidad aproximada de la velocidad de flujo y se utiliza cuando no se requiere gran
exactitud o cuando no se justifica la utilización de dispositivos de aforo más precisos.
• Con este método se pretende conocer la velocidad
media de la sección para ser multiplicada por el área,
y conocer el caudal, según la ecuación de
continuidad.

Q= K *V *A MATERIAL FONDO DEL CANAL

K

0.40 - 0.52 Poco áspero
Donde:

0.46 - 0.75 Grava con Hierba y Caña

Q = Caudal en m/s,

Vs = Velocidad Superficial m/s, 0.58 - 0.70 Grava Gruesa y Piedras

Ap = Área transversal promedio de la sección, m2
0.70 - 0.90 Madera, Hormigón o Pavimento
K =Factor de corrección, q depende del material del
fondo del canal
0.62 - 0.75 Grava


0.65 - 0.83 Arcilla y Arena


PROCEDIMIENTO AFORO CON FLOTADORES

• 1.- Determinación de la velocidad:

Medir la longitud (L) del tramo AB.

Medir con un cronómetro el tiempo (t), que tarda en desplazarse el flotador (bolitas de plastoformo, botella
lastrada, madera, cuerpo flotante natural) en el tramo AB.

Calcular la velocidad superficial:

Vs= L/t
• 2.-Cálculo del área promedio del tramo
Calcular el área en la sección A ( AA )
Calcular el área en la sección B (AB)
Calcular el área promedio
Ap= AA + AB / 2
3.-Cálculo del área en una sección
Para calcular el área en cualquiera de las secciones, hacer lo
siguiente:
 Medir el espejo de agua (T) (Figura 6.5a).
Dividir (T), en cinco o diez partes (midiendo cada 0.20, 0.30,
0.50, etc.), y en cada extremo medir su profundidad (Figura
6.5).
Calcular el área para cada tramo, usando el método del
trapecio
A1 = (h0 + h1 /2)* T1
Calcular el área total de una sección:
AA = ∑A1
AFORO VOLUMÉTRICO

Se emplea por lo general para caudales muy pequeños y se requiere de un recipiente para colectar el agua.

Q= V/t

Donde:

Q = caudal, en l/seg. ó m3/seg.

V = volumen del depósito, en litros o m3

t = tiempo en que se llena el depósito, en seg.

AFOROS CON CORRENTÓMETROS (MOLINETES)

• El molinete o correntómetro es un
instrumento que tiene una hélice o
rueda de cazoletas, que gira al
introducirla en una corriente de
agua.
• TIPOS DE CORRENTÓMETROS

Existen 3 tipos de molinetes:

Correntómetros de eje vertical

Correntómetros de eje horizontal

Correntómetros electromagnéticos
 CORRENTÓMETROS DE EJE VERTICAL

Un hélice, donde el elemento móvil son pequeñas copas (como en un anemómetro

CORRENTÓMETROS DE EJE HORIZONTAL

• De eje horizontal, el elemento móvil es una hélice, como los correntómetros OTT

• se indica la fórmula que debe utilizarse para calcular las velocidades, a partir del número de vueltas por segundo de la hélice
determinada

• V= a *N +b

• Donde:

• V = velocidad de la corriente, en m/s

• N = número de vueltas (revoluciones) de la hélice por segundo

• a = paso real de la hélice, en m

• b = velocidad llamada de frotamiento, en m/s

Correntómetro electromagnético

• El sensor del correntómetro electromagnético emplea la ley de inducción de Faraday para medir la velocidad
de un fluido. Un campo magnético perpendicular al plano de medición es generado por una corriente
pulsante a través de una pequeña bobina dentro del cuerpo del sensor, de tal forma que el fluido corta las
líneas de este campo, lo cual induce una diferencia de potencial en dos pares de electrodos de platino,
opuestos diametralmente.
