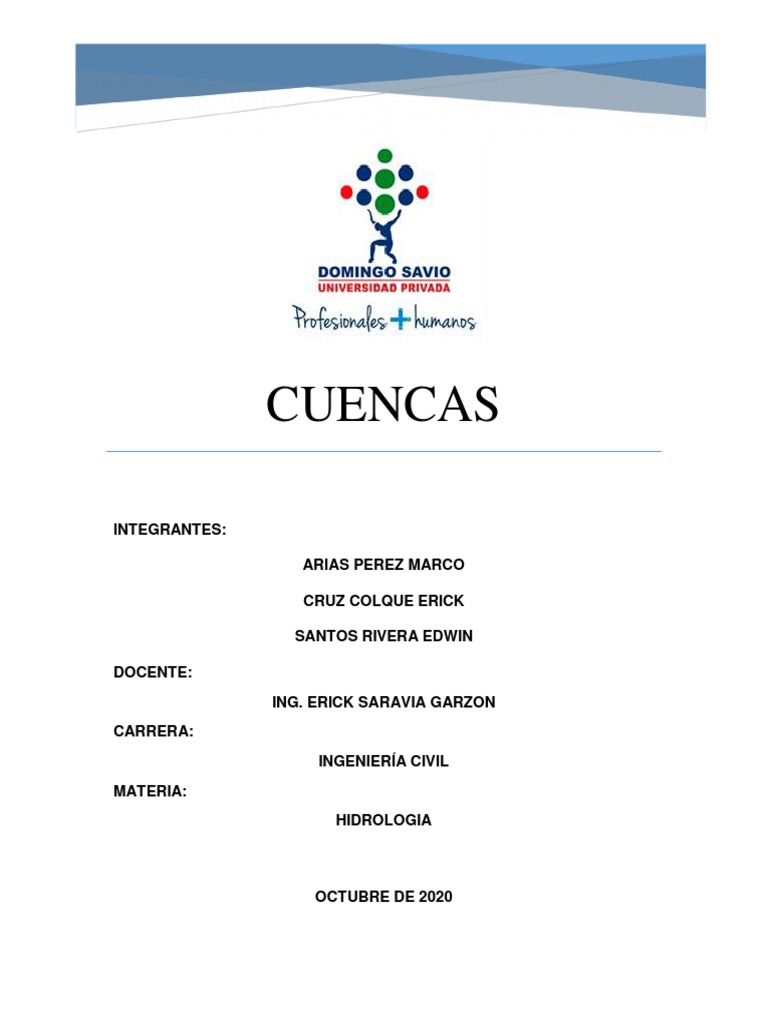

INTEGRANTES:
DOCENTE:
ING. ERICK SARAVIA GARZON
CARRERA:
INGENIERÍA CIVIL
MATERIA:
HIDROLOGIA
OCTUBRE DE 2020
INDICE
1. CUENCA. ..................................................................................................................... 3
Es una zona de la superficie terrestre en donde las gotas de lluvia que caen sobre ella tienden a ser
drenadas por el sistema de corrientes hacia un mismo punto de salida
Espacio geográfico cuyos aportes hídricos naturales son alimentados exclusivamente por las
precipitaciones y cuyos excedentes en agua o en materias sólidas transportadas por el agua forman,
en un punto espacial único, una desembocadura
Las cuencas hidrográficas son aquellas que hacen que el agua que proviene de las montañas o del
deshielo, descienda por la depresión hasta llegar al mar. En algunos casos, la cuenca puede no
alcanzar el nivel del mar si se trata de un valle encerrado por montañas, en cuyo caso la formación
acuífera será una laguna o lago.
Las cuencas hidrográficas pueden ser divididas en dos tipos principales: las cuencas endorreicas,
aquellas que no llegan al mar, que tienen como resultado la formación de sistemas de agua
estancada (como lagos o lagunas); y las cuencas exorreicas, aquellas que sí llegan al mar y que por
lo tanto no quedan encerradas entre los diferentes conjuntos de montañas. Normalmente, las
cuencas, tanto sean endorreicas o exorreicas pueden generar un gran número de afluentes que caen
todos en el curso de agua principal, ya sea mar, océano, lago o laguna. Al mismo tiempo, a medida
que esos afluentes se acercan a su destino final van perdiendo la intensidad original que tenían al
comenzar su curso de descenso.
Las cuencas hidrográficas son de gran importancia para el medio ambiente, así como también para
el ser humano. En este sentido, actúan como importantes reservorios de agua que pueden ser
aprovechadas no sólo por el ser humano para su consumo personal, diferentes actividades
económicas como la agricultura o la navegación, sino también para el consumo de los animales y
plantas y por tanto el desarrollo de sistemas bióticos completos y duraderos.
De más está decir que en el planeta Tierra encontramos numerosas cuencas hidrográficas,
poseyendo cada una de ellas características particulares. Algunos de los mares actuales se
consideran cuencas hidrográficas endorreicas debido a la progresiva pérdida de su contacto con el
océano.
En relación al tamaño una cuenca se puede clasificar atendiendo a su tamaño, en cuencas grandes
y cuencas pequeñas.
1.2. CUENCA GRANDE.
Es aquella cuenca donde su área es mayor a 250 km2, donde predominan las características
fisiográficas (pendiente, elevación, área, cauce).
Es aquella cuenca donde su área es menor a 250 km2, la forma y la cantidad de escurrimiento está
influenciado por las características físicas (tipo de suelo y vegetación) del suelo [3]. La cuenca
pequeña responde a las lluvias de fuerte intensidad y pequeña duración.
En función a la elevación otra forma de clasificarlas, de clara aplicación en las cuencas andinas,
basada en la elevación relativa de sus partes, se clasifica en: cuencas, alta, media y baja.
Cuenca alta llamado como cuenca cabecera o de recepción de la cuenca; por su posición, capta y
almacena en los nevados y glaciares de sus cumbres, y en las lagunas y represamientos de las
altiplanicies, la mayor parte de los aportes de la precipitación; además, tiene una cobertura vegetal
típica de pastos o bosques, y una menor presión demográfica.
Cuenca media De mayor pendiente relativa, con un caudal caracterizado por torrentes turbulentos,
también se le denomina zona de transporte de sedimentos o de escurrimiento.
Cuenca baja Cuenca de menor pendiente relativa, con un caudal de flujo continuo, cauce definido
y amplia planicie de inundación, suele llamarse cono de deyección o zona de depósito.
Línea imaginaria formada por los puntos de mayor nivel topográfico, que separa la cuenca en
estudio de las cuencas vecinas.
La delimitación de una cuenca se hace sobre un plano o mapa con curvas de nivel siguiendo las
líneas del Divortium Acuarum (parteaguas), formado por los puntos de mayor nivel topográfico.
La determinación de la línea divisoria (Divortium Acuarum) en una cuenca no es única; sino que
pueden existir dos líneas divisorias
La geomorfología de una cuenca queda definida por su forma, relieve y drenaje, para lo cual se han
establecido una serie de parámetros, que, a través de ecuaciones matemáticas, sirven de referencia
para la clasificación y comparación de cuencas. Para un mejor estudio de las cuencas se han
establecido los siguientes parámetros:
Parámetros de forma
Parámetros de relieve
Parámetros de red hidrográfica.
4.1. PARÁMETROS DE FORMA
Dada la importancia de la configuración de las cuencas, se trata de cuantificar parámetros por medio
de índices o coeficientes, los cuales relacionan el movimiento del agua y las respuestas de la cuenca
a tal movimiento (hidrogramas)
Si Ic = 1 la cuenca es de forma circular. Este coeficiente nos dará luces sobre la escorrentía y la forma
del hidrograma resultante de una determinada lluvia caída sobre la cuenca.
Dónde:
Lc = Longitud de la cuenca, que se define como la distancia entre la salida y el punto más alejado,
cercano a la cabecera del cauce principal, medida en línea recta.
Esta ecuación muestra que las cuencas no son similares en forma. A medida que el área aumenta,
su relación A/L2 disminuye, lo cual indica una tendencia al alargamiento en cuencas grandes. La
forma de la cuenca afecta los hidrogramas de caudales máximos, por lo que se han hecho
numerosos esfuerzos para tratar de cuantificar este efecto por medio de un valor numérico.
Coeficiente de forma (Kf)
Donde:
Lmc = Longitud media de la cuenca (distancia entre la salida y el punto más alejado de la cuenca).
definido por Schumm, es la relación entre el diámetro de un círculo (D) de área igual a la
cuenca y la longitud de la cuenca (Lc).
Si Re varía entre 0.60 y 1.00 cuenca con amplia variedad de climas y geologías. Además, está
fuertemente correlacionado con el relieve de la cuenca, de manera que valores cercanos a
la unidad son típicos de regiones con relieve bajo, en cambio donde Re que varía de 0.60 a
0.80 está asociado a fuertes relieves y pendientes pronunciadas del terreno (Campos
Aranda). relieves y pendientes pronunciadas del terreno porque esta entre 0.6 y 0.8.
Dónde:
El ancho máximo de la cuenca (E), que generalmente pasa próximo al centro de gravedad de
la misma.
La longitud de la cuenca (Lc), es la distancia entre la salida y el punto más alejado, cercano a
la cabecera del cauce principal, medida en línea recta.
Longitud al centro de gravedad (La)
Para describir el relieve de una cuenca existen numerosos parámetros que han sido desarrollados
por varios autores; entre los más utilizados son: pendiente de la cuenca, índice de pendiente,
curvas Hipsométricas, histograma de frecuencias altimétricas y relación de relieve.
Pendiente de la cuenca
La pendiente media de la cuenca tiene una importante pero compleja relación con la
infiltración, el escurrimiento superficial, la humedad del suelo y la contribución del agua
subterránea al flujo en los cauces. Es uno de los factores físicos que controlan el tiempo del
flujo sobre el terreno y tiene influencia directa en la magnitud de las avenidas o crecidas.
Existen diversos criterios para evaluar la pendiente media de una cuenca, entre las que se
destacan son: criterio de Albord y criterio de Horton
El índice de pendiente es una ponderación que se establece entre las pendientes y el tramo
recorrido por el río. Con este valor se puede establecer el tipo de granulometría que se
encuentra en el cauce. Además, expresa en cierto modo, el relieve de la cuenca. Se obtiene
utilizando el rectángulo equivalente, con la siguiente ecuación:
Es la representación gráfica del relieve de una cuenca; es decir la curva hipsométrica indica
el porcentaje de área de la cuenca o superficie de la cuenca en Km2 que existe por encima
de una cota determinada, representado en coordenadas rectangulares.
Para construir la curva hipsométrica se utiliza un mapa con curvas de nivel, el proceso es
como sigue:
Se marcan subáreas de la cuenca siguiendo las curvas de nivel, por ejemplo, de 100
en 100 m.
Con el planímetro o software adecuado (AutoCAD, Ilwis, ArcView, etc), se determinan
las áreas parciales de esos contornos.
Se determinan las áreas acumuladas, de las porciones de la cuenca.
Se determina el área acumulada que queda sobre cada altitud del contorno.
Se plotean las altitudes, versus las correspondientes áreas acumuladas que quedan
sobre esas altitudes.
Diagrama de frecuencias altimétricas
Con las curvas anteriores se puede determinar las siguientes características de la cuenca:
Schumm (1956) propone una expresión muy simple para la descripción del relieve, (Relif
Ratio, Rr)), función de la longitud de la cuenca L y de la diferencia de altura entre la salida
de la cuenca y el punto más alto en la divisoria de la cuenca (h):
La red hidrográfica corresponde al drenaje natural, permanente o temporal, por el que fluyen
las aguas de los escurrimientos superficiales, hipodérmicos y subterráneos de la cuenca.
Componentes de la red de drenaje
La red de drenaje de una cuenca está formada por el cauce principal y los cauces
tributarios.
La red de drenaje de una cuenca se clasifica de varias maneras, pero los más importantes
en la ingeniería hidrológica son:
ríos de montaña, tienen grandes pendientes y pocas curvas, agua alcanza altas velocidades,
sus cauces están generalmente formados por cantos rodados con un poco de grava y casi
nada de finos.
ríos de transición, están en una situación intermedia entre los dos anteriores: presentan
algunas curvas, con velocidades de agua moderadas y sus cauces están formados
básicamente por grava, con algo de cantos rodados y arena.
ríos de planicie, presentan numerosos meandros debido a las bajas velocidades del agua y su
cauce se forma por arenas y finos. En general, estos ríos se encuentran en cotas cercanas al
nivel del mar.
El sistema de Horton
Los cauces de primer orden (1) son aquellos que no poseen tributarios,
Los cauces de segundo orden (2) tienen afluentes de primer orden,
Los cauces de tercer orden (3) reciben influencia de cauces de segundo orden,
pudiendo recibir directamente cauces de primer orden.
Un canal de orden n puede recibir tributarios de orden n-1 hasta 1. Esto implica
atribuir mayor orden al río principal, considerando esta designación en toda su
longitud, desde la salida de la cuenca hasta sus nacientes.
El sistema de Strahler
las nacientes determinan que:
Todos los cauces serán tributarios, aun cuando las nacientes sean ríos principales.
El río en este sistema no mantiene el mismo orden en toda su extensión.
El orden de una cuenca hidrográfica está dado por el número de orden del cauce
principal.
Densidad de drenaje (Dd)
Horton (1945) definió la densidad de drenaje de una cuenca como el cociente entre la
longitud total (Lt) de los cauces pertenecientes a su red de drenaje y la superficie de la
cuenca (A):
Strahler (1952) encontró en Estados Unidos valores de D desde 0,2 Km/Km2 para cuencas con
drenaje pobre y hasta 250 Km/Km2 para cuencas muy bien drenadas.
La constante de estabilidad de un río, propuesta por Schumm (1956) como el valor inverso de
la densidad de drenaje
Se define como la relación entre el número de cauces de orden i (Ni) y el número de cauces
de orden i+1 (Ni+1). Horton encontró que esta relación es relativamente constante de un
orden a otro.
El valor teórico mínimo para Rb es 2 y según Strahler un valor típico se encuentra entre 3 y
5 en cuencas donde la estructura geológica no distorsiona el patrón de drenaje natural.
Se define como la relación entre las longitudes promedio (Li) de cauces de órdenes
sucesivos.
Se define como la relación entre las áreas promedio (Ai) que drenan a cauces de órdenes
sucesivos
Donde ΣNi es la sumatoria de todos los cauces de orden k y Ak el área de la cuenca de orden
k (Km2). Melton (1958) analizó la relación entre F y D y encontró que F ∞ D2
Se define como la distancia media que el agua debería escurrir sobre la cuenca para llegar a
un cauce y se estima por la relación que existe entre el área y 4 veces la longitud de todos
los cauces de la cuenca, o bien, la inversa de 4 veces la densidad de drenaje.
Es la relación que existe entre la longitud del cauce principal, Lc, y la longitud del valle del
cauce principal medida en línea recta o curva, Lt.
Coeficiente de torrencialidad
Se pueden definir varias pendientes del cauce principal, la pendiente media, la pendiente
media ponderada y la pendiente equivalente.
La pendiente media (Sm): relación entre la altura total del cauce principal (cota máxima,
H máx. menos cota mínima, H min.) y la longitud de este, L
La pendiente del cauce principal se relaciona con las características hidráulicas del
escurrimiento, en particular con la velocidad de propagación de las ondas de avenida y con
la capacidad para el transporte de sedimentos. De acuerdo al valor de la pendiente, se
puede clasificar la topografía del terreno de la siguiente manera (propuesto por R. Heras
R.):
5. CALCULO DE AREA Y PERIMETRO
Procedimiento para determinar el área con AutoCAD A continuación se indica el proceso de cómo
hallar el área de una cuenca con AutoCad
Escanear la superficie a medir (mapa cartográfico, imágenes satelitales, etc.) y guardarlo el archivo
en formato tif o jpg.
Abrir o Importar esa imagen desde AutoCad, (Insert/Raster Image Reference...: seleccionar el
archivo escaneado).
Digitalizar el contorno de la cuenca sobre la imagen importado que debe estar debidamente
escalado en base a la carta IGM original. (Draw/Polyline: comenzar a digitalizar, concluir con un
enter al final)
Al viejo estilo, como lo hacían nuestros abuelos. Es la forma conceptualmente más sencilla,
pero ni mucho menos lo es en la práctica. Por ejemplo, para la cuenca que se muestra en la
imagen.
Como podemos ver, no se trata de un polígono cuya forma se adapta a una fórmula conocida
de cálculo de áreas, así que tendremos que subdividirla mediante varios polígonos de cuya área
conozcamos la fórmula, tal y como podemos ver en planta en el esquema inferior.
Como se puede observar se ha dividido la cuenca en 13 polígonos entre triángulos,
rectángulos y trapecios, cuyas fórmulas se conocen, por lo que con un poco de paciencia se
puede calcular aproximadamente el área de la cuenca. Algunos podréis decir que esta forma
quita precisión al cálculo, pero debéis recordar que en la hidrología todo son estimaciones y
el área que os salga como resultado no debería tener un error determinante para el cálculo.
Google Earth es un programa gratuito que nos permite ver el planeta tierra mediante fotos
de satélite de gran precisión, y que dispone de herramientas para el cálculo de perfiles y de
áreas sobre la superficie terrestre.
En el Departamento de Tarija la Unidad hidrográfica 2 (UH2) está formada por 2 cuencas mayores
y 2 cuencas menores que son tributarios de la cuenca del Río de La Plata, ellas son:
serranías de Cabildo y el Cóndor, con el nombre de río Orozas, siendo sus principales afluentes
el río Condado, río Emborozú y Salado. La cuenca del río Bermejo en territorio boliviano se
compone
principalmente de la cuenca del río Bermejo, como tal, y del río Grande de Tarija, que tiene su
origen en las serranías de Sama, en el Valle Central posee importantes afluentes como lo son
los ríos Guadalquivir, Tolomosa, Santa Ana y Camacho.
6.3. CUENCA DE TAJZARA.
Este subsistema, presenta una red de drenaje constituida por los ríos Pujzara (Tajzara),
Vicuñayo, Muñayo, Turcamarca, las lagunas son: Pujzara – Tajzara o Grande, Patanka y Chica y
Toro Waykho. Estos ríos, se caracterizan por tener un régimen de caudales variados, que en la
época de lluvias presentan un buen caudal y en la época de estiaje sus caudales son bajos.
Existen otras fuentes de agua como las vertientes que se encuentran ubicadas en las faldas de
las serranías tanto en la parte oriental como occidental. Las lagunas no constituyen un recurso
hídrico importante de esta cuenca, por la alta salinidad de las aguas. El agua de las vertientes es
el único recurso hídrico de disponibilidad para el riego como para el consumo humano.
6.4. CUENCA CAPIRENDA. La cuenca está formada por colinas bajas de disección moderada a
una altitud que fluctúa entre los 340 a 700 msnm. El clima es árido con una precipitación
promedio de 617 mm y un período de disponibilidad de agua en el suelo hasta 5 meses y
un período libre de heladas de 10 a 11 meses.
