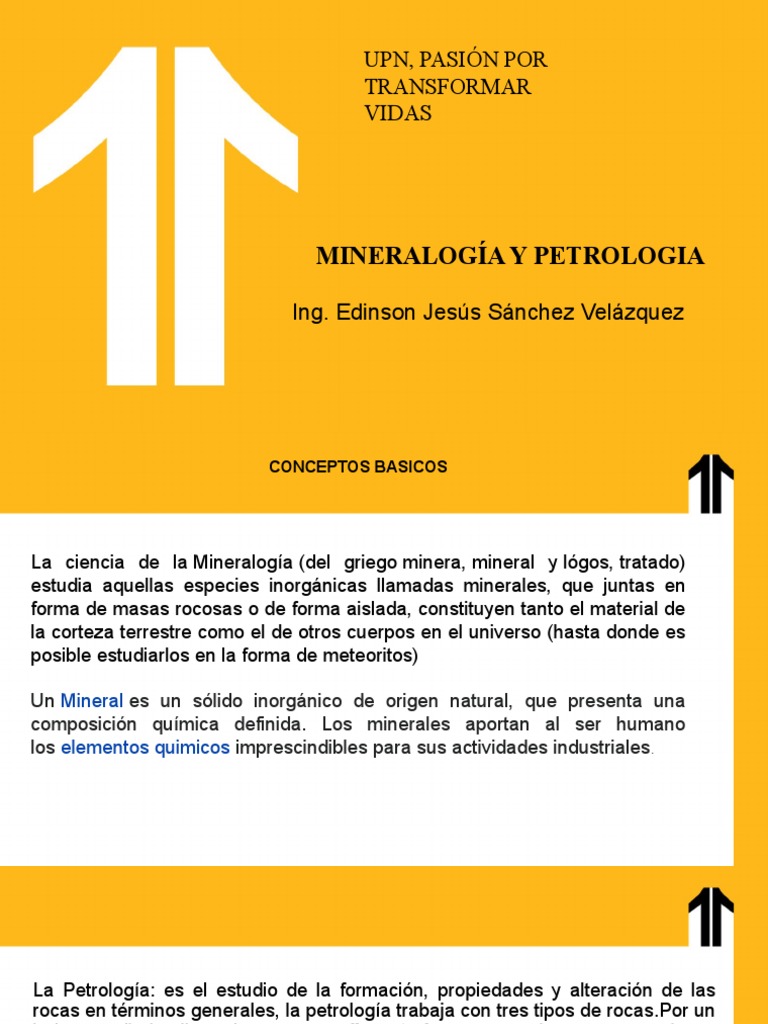

UPN, PASIÓN POR

TRANSFORMAR
VIDAS

MINERALOGÍA Y PETROLOGIA

Ing. Edinson Jesús Sánchez Velázquez

 CONCEPTOS BASICOS

La ciencia de la Mineralogía (del griego minera, mineral y lógos, tratado)

estudia aquellas especies inorgánicas llamadas minerales, que juntas en
forma de masas rocosas o de forma aislada, constituyen tanto el material de
la corteza terrestre como el de otros cuerpos en el universo (hasta donde es
posible estudiarlos en la forma de meteoritos)

Un Mineral es un sólido inorgánico de origen natural, que presenta una

composición química definida. Los minerales aportan al ser humano
los elementos quimicos imprescindibles para sus actividades industriales.
La Petrología: es el estudio de la formación, propiedades y alteración de las
rocas en términos generales, la petrología trabaja con tres tipos de rocas.Por un
lado, estudia las llamadas rocas sedimentarias, que son las que se producen
a partir del agua, el viento y otros agentes de erosión.
La petrología también analiza las rocas metamórficas que surgen cuando las
rocas cambian su estructura debido a la temperatura y la presión que ocurre
dentro del planeta.

Finalmente, la petrología se dedica al estudio de las rocas ígneas, originadas

por la lava que expulsa los volcanes y por el proceso que conduce al
enfriamiento del magma contenido dentro de la superficie de la tierra.
CRISTAL Y SOLIDO CRISTALINO
¿COMO SE FORMAN LOS CRISTALES?
ETAPAS DE CRECIMIENTO DE UN CRISTAL: CRISTALOGENESIS
CRECIMIENTO DE UN CRISTAL
 ORDENAMIENTO ATÓMICO EN LOS SÓLIDOS CRISTALINOS

Un sólido cristalino se caracteriza por un ordenamiento periódico tridimensional

de átomos, iones o moléculas unidos por enlaces atómicos.

Dicho ordenamiento, cuya extensión se supone de largo alcance, depende de

varios factores, entre los que se pueden citar: la naturaleza de los enlaces que
unen a los átomos, iones o moléculas, la densidad y el tamaño relativo de
éstos; las condiciones de cristalización; la existencia o no de interacciones
magnéticas; la presencia de átomos extraños a los que químicamente
interviene en el compuesto.
 ORDENAMIENTO ATÓMICO EN LOS SÓLIDOS CRISTALINOS

En todos los casos conviene recordar que la energía potencial del ordenamiento cristalino debe
corresponder, en el estado base, al mínimo de energía potencial.

La influencia del tipo de enlace es decisiva para la formación del material cristalino, así los
enlaces covalentes don direccionales y, por el contrario, en los metales no existe restricciones
de orientación, lo cual permite un empaquetamiento bastante compacto de los átomos.

En los enlaces iónicos el ordenamiento de los iones positivos (cationes) y de los negativos
(aniones) debe corresponder a un equilibrio electrostático, es decir la carga eléctrica neta del
conjunto debe ser NULA,
 CELDA UNITARIA

Tenemos un ordenamiento bidimensional

de iones positivos y negativos: la
periodicidad permite deducir un
ordenamiento por traslaciones de un
“elemento” fundamental o “celda unitaria”.

¿Cuál seleccionamos como celda

unitaria?
 CELDA UNITARIA

En el espacio, la “celda unitaria” tiene la forma genérica básica de un paralelepípedo que

puede ser:
 SISTEMAS CRITALINOS

Volviendo al concepto de celda unitaria, considerada como el “ladrillo” del

edificio cristalino, preguntemos cuantas formas posibles de paralelepípedos
pueden servir de celdas unitarias para describir las diferentes estructuras
cristalinas.

Cada paralelepípedo queda definido por el referencial constituido por tres de

sus aristas (a, b, c) convergentes en un vértice O, y por los tres ángulos (α, β,
ɣ) que forman entre si las direcciones de dichas aristas, se combinaron los
seis parámetros con miras a buscar compatibilidad con la simetría traslacional
y se llegó a la conclusión de que solamente eran posibles siete formas
fundamentales de paralelepípedos denominados SISTEMAS CRISTALINOS.
SISTEMAS CRITALINOS
SISTEMAS CRITALINOS
SISTEMAS CRITALINOS:
SIMETRÍAS
RETICULARES
 ESPACIOS RETICULARES. REDES DE BRAVAISC
Si hacemos abstracción de la forma y del tamaño de los átomos, iones o
moléculas y concentramos la atención únicamente en su puntos posicionales, la
imagen de la estructura cristalina queda reducida a un conjuntos de puntos
regularmente distribuidos en el espacio que configuran un retículo.

De la estructura cristalina hemos extraído lo que podríamos denominar el

“esqueleto” o el marco fundamental de referencia.

Este conjunto de puntos se denomina RETICULO O RED CRISTALINA.

¿La celda unitaria, podrá reproducir todo el retículo? ¿De que forma? ¿En que
sitios de la celda unitaria pueden ubicarse los puntos reticulares
 ESPACIOS RETICULARES. REDES DE BRAVAIS

Un estudio metódico muestra que éstos se sitúan en los ocho vértices del
paralelepípedo de base, aunque también pueden hallarse en el centro de las
caras o de las bases de éste, o en su centro de gravedad, según el grado de
simetría de la red cristalina.
 ESPACIOS RETICULARES. REDES DE BRAVAIS

Ejemplo el SISTEMA CUBICO, tiene tres alternativas:

• Puntos reticulares situados únicamente en los ocho vértices del

cubo; esta celda unitaria cubica, la mas sencilla, se denomina
“celda primitiva” y se distingue con la letra P.

• Cada unas de las seis caras del cubo tiene un punto en el centro.
Este caso se habla de retículo cubico de caras centradas (C. C.
C.). En la nomenclatura cristalográfica se designa con la letra F.

• Existe un punto reticular en el centro del cubo, en la intersección de

las diagonales principales. Se tiene, entonces, un retículo cubico
centrado (C. C.). A este ordenamiento se asigna la letra I.
 ESPACIOS RETICULARES. REDES DE BRAVAIS

Ahondando en las ideas anteriores y basándose en los siete sistemas

cristalinos, Auguste Bravais dedujo en 1848 la existencia de catorce
configuraciones posibles de redes espaciales llamadas REDES DE
BRAVAIS o redes de traslación.

Esta es la segunda clasificación de las estructuras cristalinas.

 SISTEMAS
CRITALINOS:
REDES DE
BRAVAIS
 COMPROBACIÓN DE APRENDIZAJE

Escoger una celda unitaria y elabórala en un maqueta usando cartulina o

papel bond, indicando sus ángulos y lados del eje cristalográfico.
Cantidad: 10 a 20 unidades.

Procede, según la simetría del tipo de celda unitaria, por una acción de
traslación unir tus paralelepípedos.

Como resultado final una figura geométrica superpuestas por todos los
paralelepípedos y no exhibes en la clase.
 POLIMORFISMO E ISOMORFISMO

Los minerales isomorfos tienen composición química diferente, pero una forma muy

similar. Los polimorfos tienen la misma composición química, pero cristalizan en una
geometría diferente según el ambiente

En el siglo XIX Mitscherlich llamó isomorfos a los minerales que tenían composición

química diferente, pero una forma muy similar.

Por ejemplo el olivino es una serie isomorfa cuya composición es un silicato en el que

el catión puede ser Fe2+ o Mg indistintamente. En esta serie se encuentra la fayalita y
la forsterita. Cuando tiene calidad de gema se llama peridoto
(ver imagen).
 POLIMORFISMO

Algunas sustancias pueden tener varios polimorfos porque la misma composición

química cristaliza en una geometría diferente al formarse en ambientes distintos. Por
ejemplo, la pirita y la marcasita están formados por FeS2 pero los cristales de la pirita son
del sistema cúbico mientras que los de la marcasita son del rómbico.

Si el mineral está compuesto por un único elemento químico se habla de alotropía. El

grafito y el diamante son dos alótropos del carbono. El grafito cristaliza en láminas
hexagonales, mientras que el diamante es una red de tetraedros. Eso explica que el
grafito sea muy blando y opaco, mientras que el diamante es muy duro y transparente. El
diamante se forma con las altas presiones y temperaturas que hay a más de 100 km de
profundidad en la Tierra.
 COMPROBACIÓN DE APRENDIZAJE

1. Por que son llamados polimorfos

2. Cual es la diferencia entre polimorfismo e isomorfismo dar ejemplos
3. Dar ejemplos de alotropía
