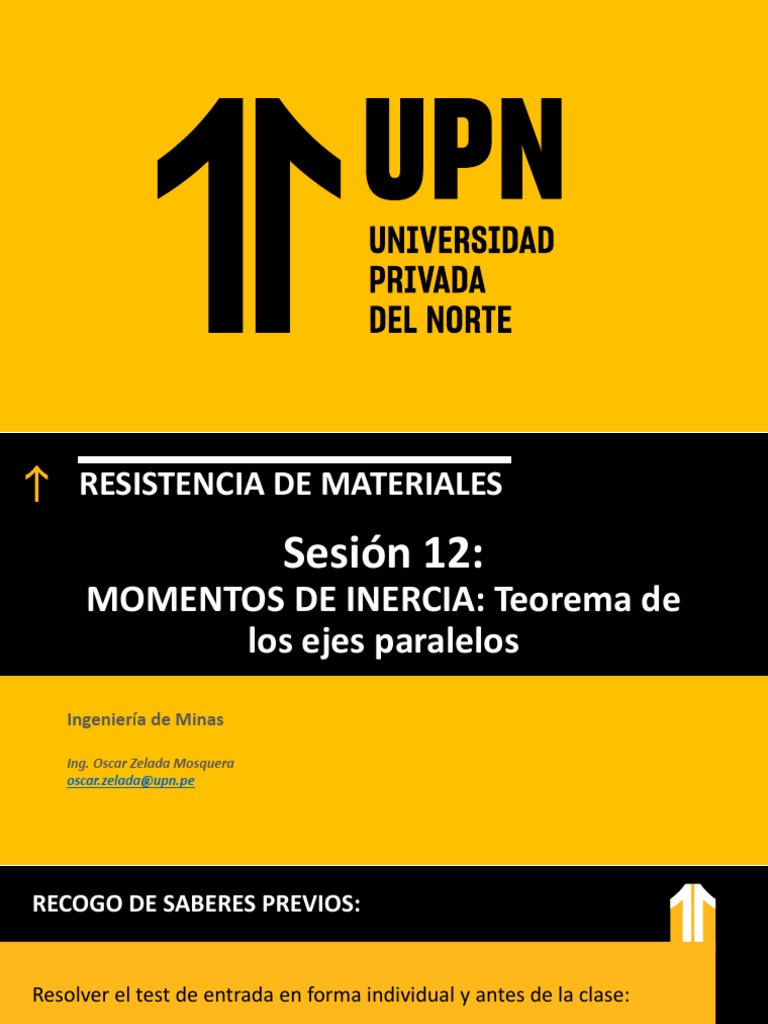

RESISTENCIA DE MATERIALES

Sesión 12:
MOMENTOS DE INERCIA: Teorema de
los ejes paralelos
Ingeniería de Minas

Ing. Oscar Zelada Mosquera

oscar.zelada@upn.pe
RECOGO DE SABERES PREVIOS:

Resolver el test de entrada en forma individual y antes de la clase:

MOTIVACIÓN:

ANALIZA Y RESPONDE
• ¿Qué elementos controla la patinadora para hacer las diversas acrobacias?
• ¿Por qué la patinadora en ocasionas puede incrementar su velocidad de giro?
• ¿Qué acciones o movimientos realiza para lograr este efecto?
CONFLICTO COGNITIVO:

Analiza y responde:
• ¿Es posible determinar el centroide y el momento de
inercia de la placa mostrada?
• ¿Qué variables se deben tener en cuenta?
• ¿Por qué será importante determinar estas propiedades
para una viga?
LOGRO DE LA SESIÓN:

Al término de la sesión, los estudiantes del

curso de Resistencia de Materiales, de la
carrera de Ingeniería de Minas:
• Determinan el momento de inercia, radio
de giro y módulo de sección de figuras
compuestas.
CAMPOS TEMÁTICOS:

• Momento de inercia: teorema de los

ejes paralelos.
• Radio de giro.
• Módulo de sección.
• Ejemplos de aplicación.
MOMENTO DE INERCIA:

• Consideremos una carga distribuida

actúa en forma perpendicular a un
área y que su intensidad varía
linealmente,.
• El momento de la distribución de
carga con respecto a un eje, define
una cantidad llamada el momento
de inercia del área.
• Este concepto se utiliza en mecánica
de fluidos, mecánica de materiales,
mecánica estructural y diseño
mecánico, por lo que los ingenieros
necesitan conocer los métodos
empleados para su cálculo.
MOMENTO DE INERCIA:

• Los momentos de inercia se

determinan para toda el área, y
respecto a los ejes X y Y.

• Respecto al eje Z o polo “O”, se

denomina momento de inercia polar:

Unidades: m4; mm4; pulg4, pie4

MOMENTO DE INERCIA DE ÁREAS COMPUESTAS:

• Un área compuesta consiste en una

serie de partes o formas “más
simples” conectadas, como
rectángulos, triángulos y círculos.
• Siempre que el momento de inercia
de cada una de esas partes se conoce
o puede determinarse con respecto a
un eje común, entonces el momento
de inercia del área compuesta es
igual a la suma algebraica de los
momentos de inercia de todas sus
partes.
MOMENTO DE INERCIA DE ÁREAS COMPUESTAS:
MOMENTO DE INERCIA DE ÁREAS COMPUESTAS:
TEOREMA DE LOS EJES PARALELOS:
Sirve para determinar el momento de inercia de un
área con respecto a cualquier eje que sea paralelo a
un eje que pasa a través de su centroide y del cual se
conozca el momento de inercia.
RADIO DE GIRO DE UN ÁREA:

• Describe la forma en la cual el

área transversal o una
distribución de masa se
distribuye alrededor de su eje
centroidal.
• Es el valor medio
cuadrático de la distancia de
los puntos de la sección o la
distribución de masa respecto
a un eje que pasa por el
centro de la misma.
• Se determina en función del
momento de inercia.
MÓDULO DE SECCIÓN:
• Más adelante se demostrará que el esfuerzo
flexionante es directamente proporcional al
momento flexionante que actúa en la viga en
un lugar dado e inversamente proporcional a
una propiedad del área de sección transversal
llamada módulo de sección (S). Se define como:
I
S= Unidades: m3; mm3; pulg3, pie3
c
“c” es la distancia del eje centroidal de la
sección transversal a la fibra más externa de la
viga.
• Como tanto I como A son propiedades del área
de la sección transversal de la viga, el módulo
de sección también es una propiedad del área,
y en general se utiliza para análisis y diseño.
EJEMPLO DE APLICACIÓN:
Para la figura mostrada, calcula la posición del eje centroidal XG y luego determina el
momento de inercia del área compuesta, su radio de respecto a dicho eje y su módulo
de sección.

Fig. Área (mm²) Yi (mm)

1 300x240/2 = 36 000 530
1
2 300x450 = 135 000 225
3 - 200x350 = - 70 000 225 2

101 000

y=
 Ai .y i 3

AT
y(101 000) = 36000(530) + 135000(225) − 70000(225)

y = 333.7 mm
EJEMPLO DE APLICACIÓN:
Para la figura mostrada, calcula la posición del eje centroidal XG y luego determina el
momento de inercia del área compuesta, su radio de respecto a dicho eje y su módulo
de sección.

Fig. Área (mm²) IX (mm4 ) dy (mm)

1 36 000 300(240)³/36=115 200 000 196.3

2 135 000 300(450)³/12= 2 278 125 000 108.7

1
3 - 70 000 200(350)³/12= -714 458 333.3 108.7 530

2 dy1

dy2
2 2
Ix G = [115200 000 + 36000(196.3) ] + [2 278125 000 + 135 000(108.7) ] 225
3 333.7 mm
− [ 714 458 333.3 + 70 000(108.7)2 ]

Ix G = 3.83x109 mm4
EJEMPLO DE APLICACIÓN:
EJEMPLO DE APLICACIÓN:
Para la figura mostrada, calcula la posición del eje centroidal XG y luego determina el
momento de inercia del área compuesta, su radio de respecto a dicho eje y su módulo
de sección.

Fig. Área (mm²)

1 36 000
Ix G = 3.83x109 mm4
2 135 000 1
530
3 - 70 000 Ix G
Kx G = 2
101 000 A
225
3.83x109 3 333.7 mm
Kx G =
101 000

Kx G = 194.73 mm
BIBLIOGRAFÍA:

• Beer, F. Johnston, E. Mazureck, D. (6 Ed.).

(2013). Mecánica de Materiales, México DF,
México: Mc Graww Hill.
• Hibbeler, F. (8 Ed.). (2011). Mecánica de
Materiales, México DF, México: Pearson
Educación.
• J. Gere, B. Goodno, (7 Ed.). (2009). Mecánica
de Materiales. México DF, México: CENGAGE
Learning. R.
• Mott, (5 Ed.). (2009). Resistencia de
Materiales, México DF, México: Pearson
Educación.
