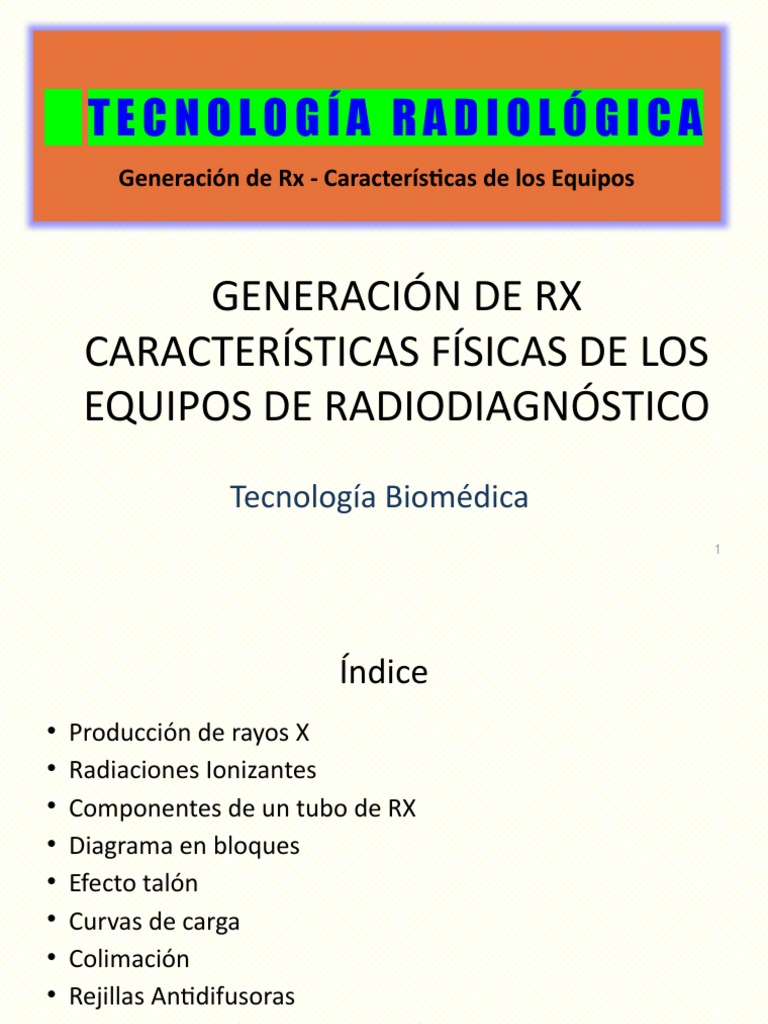

TECNOLOGÍA RADIOLÓGICA

Generación de Rx - Características de los Equipos

GENERACIÓN DE RX
CARACTERÍSTICAS FÍSICAS DE LOS
EQUIPOS DE RADIODIAGNÓSTICO
Tecnología Biomédica
1
 Índice
• Producción de rayos X
• Radiaciones Ionizantes
• Componentes de un tubo de RX
• Diagrama en bloques
• Efecto talón
• Curvas de carga
• Colimación
• Rejillas Antidifusoras
• Control Automático de Exposición
• Receptores de imagen
2
3
4
5
iones

6
7
8
9
10
11
RADIACIONES IONIZANTES

Todavía no se cuenta con una terapia

capaz de eliminar los efectos tóxicos de
la radiación

12
Tipos de Radiación Ionizante
• Radiación por Partículas
Muchas partículas subatómicas son capaces de
provocar ionización. Como consecuencia, los
electrones, los protones e incluso algunos fragmentos
nucleares extraños se pueden clasificar como
radiación por partículas ionizantes si están en
movimiento y poseen suficiente energía cinética. En
reposo no pueden causar ionización.


13
 Tipos de Radiación
    Existen dos tipos de radiación  por partículas:
partículas Alfa y por partículas Beta. Ambas
Están asociadas con la desintegración
radiactiva.
•             La partícula Alfa es un núcleo de helio
que contiene dos protones y dos neutrones.
•             La partícula Beta es un electrón emitido
desde el núcleo de un átomo radiactivo.

14
Tipos de Radiación Ionizante

15
 Radiación Electromagnética
•   Los Rayos X y los Rayos Gamma son formas de
radiación electromagnética.
•             Los Rayos X y los Rayos Gamma se llaman
con frecuencia fotones. Los fotones no tienen masa
ni carga.
• Las ondas electromagnéticas son un tipo de
movimiento sinusoidal/ondulatorio. Viajan en línea
recta a la velocidad de la luz. A su paso generan
campos eléctricos y magnéticos perpendiculares
entre si que varían sinusoidalmente.
16
Onda Electromagnética

17
Espectro Electromagnético

18
19
Radiación

20
• Características de los Rx.
• Penetran y atraviesan la materia
• Producen fluorescencia de algunas sustancias
•  Impresionan películas fotográficas
• Ionizan gases
•  Se propagan en línea recta a la velocidad de la luz
•  Se atenúan con la distancia
•  Ocasionan efectos biológicos

21
 Índice
• Producción de rayos X
• Componentes de un tubo de RX
• Efecto talón
• Curvas de carga
• Colimación
• Rejillas antidifusoras
• Control automático de exposición
• Receptores de imagen
22
 ¿Cómo se produce el haz de RX en un tubo de RX?
Los rayos X se producen cuando hacemos incidir un haz de electrones
acelerados contra átomos de un material “blanco”

Al chocar contra los átomos del blanco, los electrones se frenan: pierden parte
de su energía.

Parte de esa energía perdida por los electrones se transforma en calor, y otra
parte se emite en forma de radiación electromagnética: los rayos X

23
Tubo de Rx

24
 ¿Cómo se produce el haz de RX en un tubo de RX?

• El 99% de la energía que pierden los

electrones se transforma en calor (!!!)
• Sólo el 1% se convierte en rayos X

• Problemas:
– Poca eficiencia de los tubos de RX
– El calor es un efecto indeseable, que puede dañar
el tubo
25
¿Cómo se produce el haz de RX en un tubo de RX?

• Entonces, para generar un haz de RX

necesitamos:
– Una fuente de electrones (filamento/cátodo)
– Un material contra el que choquen los electrones
(ánodo)
– Un mecanismo que nos permita acelerar los
electrones

26
 RX de Frenado
(Bremstrahlung)

• Los rayos X son producto de la desaceleración

rápida de electrones muy energéticos (del
orden 1000eV) al chocar con un blanco
metálico. Según la mecánica clásica, una carga
acelerada emite radiación electromagnética,
de este modo, el choque produce un espectro
continuo de rayos X

27
 RX de Frenado
El 85% de los rayos X del haz son de
frenado

28
 Rayos x generales, de frenado o de
Bremsstrahlung

El electrón incidente se desacelera al pasar por una región cercana al núcleo, sin
chocar con otro electrón, produciendo una radiación GENERAL de baja energía. En
pocos casos el electrón incide directamente en el núcleo produciendo una radiación
de alta energía

29
 Rx Característicos

• La radiación característica se origina cuando la

interacción de los electrones con el ánodo es
lo suficientemente violenta para ionizar el
átomo blanco, eliminando totalmente un
electrón de una capa interna.

30
 Rayos x característicos

Solo un 15% de los rayos X del haz son

rayos X característicos
31
Espectro Característico

32
 Índice
• Producción de rayos X
• Componentes de un tubo de RX
• Efecto talón
• Curvas de carga
• Colimación
• Rejillas antidifusoras
• Control automático de exposición
• Receptores de imagen
33
 Componentes del tubo de RX
Generador
Filamento/cátodo
Ánodo
Vacío
Blindaje
Filtros

34
 Generador
El generador toma la energía eléctrica de la red y la
modifica para adaptarla a las necesidades del tubo de
RX:
◦ 1º: arrancar electrones del filamento (bajo voltaje). Para el
circuito del filamento existe un transformador de bajo
voltaje
◦ 2º: acelerar estos electrones del cátodo al ánodo (alto
voltaje). Existe un transformador de alto voltaje y un
conjunto de rectificadores (convierten la corriente alterna
de la red en corriente continua) para este circuito de alto
voltaje. Transformador y rectificadores están inmersos en
aceite, que hace de aislante.
35
 Generador
• Resumiendo, el generador adapta la energía de la
red, que se necesita para dos cosas:
– Arrancar electrones del filamento (corriente mA)
– Acelerar los electrones del cátodo al ánodo (voltaje kV)

• Estos dos parámetros se pueden seleccionar desde

la CONSOLA del generador, en el puesto de
control.

36
 Filamento/cátodo

• El cátodo es un filamento que produce electrones por EFECTO

TERMOIÓNICO:
Cuando un metal se
calienta algunos de los e-
de los átomos más externos
consiguen escapar.
Cuanto mayor es la corriente
que pasa por el filamento,
mayor será la temperatura y
el nº de e- que se emiten.

37
 Filamento/cátodo
¿Con qué material se construye el cátodo?

• Está hecho de WOLFRAMIO (W), porque:

– Facilidad para formar hilos delgados y fuertes
– Alto punto de fusión
– Baja tendencia a evaporarse
esperanza de vida razonablemente alta

• Una pequeña cantidad de wolframio si se evapora y se deposita

en la superficie interna de la pared del tubo, le otorga un color
amarillento.
• Tiende a filtrar el haz de RX que sale del tubo
38
 Filamento/cátodo
• Copa focalizadora: evita que la nube de
electrones se extienda demasiado.
se mantiene al mismo potencial negativo que
el filamento Copa focalizadora
e -

e -

Filamento

39
 Filamento/cátodo
• Los tubos de RX tienen habitualmente un
doble filamento
Foco grueso
Foco fino

40
 Filamento/cátodo
Focos: el tamaño del foco afecta a la calidad de
imagen
– Foco fino
• Mejor calidad de imagen (menos penumbra geométrica)
• Pero llegan menos e- al blanco la exposición debe ser más
larga mayor riesgo de movimiento del paciente
– Foco grueso
• Peor calidad de imagen
• Menor tiempo de disparo
• Mayor disipación de potencia (menor aumento de
temperatura)

41
 Ánodo
El ánodo es el material contra el que chocan los e -
para producir rayos X
La mancha focal es el área del ánodo en la que
impactan los electrones
El material del que está fabricado es también
WOLFRAMIO, porque:
◦ Alto número atómico (Z): se produce mayor cantidad de radiación de
frenado (rayos X).
◦ Alto punto de fusión: para soportar las altas temperaturas alcanzadas.
◦ Baja evaporación: para no perder el vacío.
◦ Alta conductividad térmica: para eliminar rápidamente el calor producido
(99% de la energía).

42
 Ánodo
Dos problemas en la construcción del ánodo:

1º: cuanto mayor es la mancha focal, mayor será la

disipación del calor, sin embargo mayor será el área del
foco y mayor por tanto la penumbra geométrica (peor
calidad de imagen) SOLUCIÓN: ÁNODO INCLINADO
2º: a pesar de sus buenas propiedades térmicas, el
wolframio no es capaz de soportar el calor producido por
exposiciones repetidas SOLUCIÓN: ÁNODO
ROTATORIO

43
 Ánodo inclinado
• Visto desde el paciente,
el tamaño de la mancha
focal (c-d) es menor que
su tamaño real (a-b)
• Así aumentamos el área
sometida al impacto de los
electrones manteniendo un
tamaño de foco aparente
pequeño
44
Ánodo rotatorio

45
 Ampolla de vacío
• Todos los componentes del tubo están encerrados en
una ampolla de vidrio en la que se ha hecho el vacío
• Si no fuera así, los e- chocarían con los átomos del gas:
– Se frenarían
– Los iones resultantes acabarían destruyendo el filamento
– El nº y la velocidad de los e-
que llegan al ánodo variarían
de forma incontrolada

46
 Blindaje
Los rayos X se emiten desde el blanco en todas las
direcciones
Además, se dispersan también en todas direcciones al
colisionar con las distintas estructuras dentro y alrededor
del tubo
Si el tubo no estuviera rodeado de un blindaje de plomo, la
intensidad de radiación a su alrededor daría lugar a
◦ Una exposición innecesaria tanto de pacientes como de
profesionales
◦ Una peor calidad de imagen

47
 Blindaje
• Radiación de fuga: la que se escapa a través de
la coraza.
• ICPR establece un límite máximo de 1 mGy/h a 1 m del foco y
fuera del haz directo trabajando a máxima potencia.
Apertura de
Colimador la
ventana

Carcasa

48
 Filtración
• Sirve para absorber fotones de menor energía
• Efectos (Endurecimiento del haz)
– Baja la intensidad global de radiación.
– Sube la energía media del haz.
– Menor dosis en piel al paciente.
– Mejor contraste de la imagen.

49
 Filtración
 Filtración inherente:
◦ Debida al propio ánodo, a la envoltura de vidrio del tubo y a la
ventana de salida.
◦ Equivale a 0.5-1 mm Al.
◦ Está siempre presente.
 Filtración añadida:
◦ Debida a materiales absorbentes colocados a la salida del haz.
◦ Tipo y espesor de material que dependen del kV de operación.
◦ Suele ser sólo aluminio o acompañado de espesores adicionales
de cobre (> 150 kVp).

50
 Filtración
• Filtración total:

Filtración inherente + Filtración añadida

(mm equivalentes de Al)

• Filtración total mínima:

– > 1,5 mm de Al para tensiones entre 50 y 70 kV
– > 2,5 mm de Al para tensiones superiores a 70 kV

51
Diagrama en bloques

52
Equipo de Rx

53
 Índice
• Producción de rayos X
• Componentes de un tubo de RX
• Efecto talón
• Curvas de carga
• Colimación
• Rejillas antidifusoras
• Control automático de exposición
• Receptores de imagen
54
 Efecto talón
• El efecto anódico o efecto talón consiste en
que la intensidad del haz de RX no es uniforme
en toda su superficie, sino que es menor en la
parte del haz más cercana al ánodo

55
 Efecto talón
• Causas del efecto anódico: los RX no se generan
todos en la superficie del blanco, sino a una
cierta profundidad. Algunos fotones son
absorbidos por el mismo ánodo

• Envejecimiento del tubo: el efecto talón aumenta

con las rugosidades del ánodo, y éstas van
aumentando con el uso del tubo

• El efecto talón es menor para distancias foco película

grandes y para campos pequeños

56
 Otras causas de la no uniformidad del haz de radiación
1. Los rayos que llegan al detector en los
extremos del haz han recorrido una distancia
mayor que los que llegan en el eje. Por la ley
del inverso al cuadrado de la distancia, la U V

intensidad de la imagen en los bordes será a b c

menor que en el centro

Intensidad
2. La radiación que sale en direcciones
oblicuas atraviesa mayor espesor de
absorbente que la que sale en la dirección del
eje: la intensidad en los bordes será menor
que en el centro
57
Disminución de la intensidad con la distancia
I1 I2
d1 d2

Fuente de
radiación

58
 Índice
• Producción de rayos X
• Componentes de un tubo de RX
• Efecto talón
• Curvas de carga
• Colimación
• Rejillas antidifusoras
• Control automático de exposición
• Receptores de imagen
59
 Curvas de carga
• Son la representación gráfica de la intensidad
(mA) en ordenadas, en escala lineal, frente al
tiempo de exposición (s) en abscisas, en escala
logarítmica
mA 70 kVp
1400 80 kVp
1200 90 kVp
100 kVp
1000 5
60 0 k
110 kVp kV Vp
800 125 kVp p
600 150 kVp
400
200
0
0,001 0,01 0,1 1 10
60
Tiempo máximo exposición (segundos)
 Curvas de carga
• Las proporciona el fabricante y establecen el
límite de seguridad dentro del cual puede operar
un tubo de rayos X

• Este límite es función de la energía calorífica

producida durante la exposición
• La tasa de generación de calor producida por una
corriente eléctrica es proporcional al producto
del voltaje (kV) y la corriente (mA)
61
 Curvas de carga: ejemplo
mA 70 kVp
1400 80 kVp
1200 90 kVp
100 kVp
1000 5
60 0 k
110 kVp kV Vp
800 125 kVp p
600 150 kVp
400
200
0
0,001 0,01 0,1 1 10
Tiempo máximo exposición (segundos)

Si para un estudio necesitamos 120 mAs (1200 mA y 0.1 s), ¿cuál
es el máximo kV utilizable en este caso y con este equipo?
70 kV

62
 Índice
• Producción de rayos X
• Componentes de un tubo de RX
• Efecto talón
• Curvas de carga
• Colimación
• Rejillas antidifusoras
• Control automático de exposición
• Receptores de imagen
63
 Colimación
El colimador es un dispositivo
de plomo que se sitúa a la
salida del tubo y sirve para
limitar el área irradiada
Con esto se consigue
disminuir la radiación
dispersa y, gracias a ello:
◦ Disminuir la dosis al paciente
(y a personal)
◦ Mejorar el contraste de la imagen

64
 Índice
• Producción de rayos X
• Componentes de un tubo de RX
• Efecto talón
• Curvas de carga
• Colimación
• Rejillas antidifusoras
• Control automático de exposición
• Receptores de imagen
65
 Rejilla Antidifusora
• Objetivo: reducir la radiación
dispersa que llega a la placa, que
empeora la calidad de imagen
• La rejilla se sitúa entre el paciente
y el receptor de imagen, y consiste
en una serie de láminas de plomo
(radioopaco) separadas por
láminas de material
radiotransparente
66
Parrilla Antidifusora

67
 Rejilla Antidifusora
• Así se consigue evitar que lleguen al receptor
de imagen los fotones dispersos (los que no
vienen directamente del foco del tubo de RX)
tubo RX

haz primario

paciente

haz

disperso

rejilla

receptor de imagen

68
 Rejilla Antidifusora
Las rejillas suelen estar focalizadas: sus láminas no
son paralelas sino que están orientadas hacia el foco
Las rejillas focalizadas proporcionan una intensidad
de imagen más uniforme (siempre que estén
colocadas a la distancia correcta del tubo)
Tubo de rayos X
Radiación primaria

Radiación Paciente
dispersa

Parrilla

Película 69
 Rejilla Antidifusora
• Rejillas móviles: Para evitar ver la rejilla en la
imagen, ésta se mantiene en movimiento
durante la exposición, de modo que su visión
se difumina

70
 Rejilla Antidifusora
Efectos de la rejilla:
◦ Menor radiación dispersa mejor calidad de imagen
◦ Menor radiación directa obliga a aumentar el
tiempo de exposición y, por tanto, también la dosis a
paciente

En algunos casos interesa más no utilizarla

 Extremidades
 Niños
 Mamas

71
 Índice

• Producción de rayos X
• Componentes de un tubo de RX
• Efecto talón
• Curvas de carga
• Colimación
• Rejillas antidifusoras
• Control automático de exposición
• Receptores de imagen
• Parámetros de Calidad
72
 Control Automático de Exposición
Qué es: es un dispositivo, formado por cámaras de ionización, que
mide la cantidad de radiación que llega al receptor de imagen y corta
la exposición cuando al receptor ha llegado la cantidad suficiente de
radiación

Para qué sirve: se reducen las dosis a pacientes al evitar exposiciones

demasiado cortas (repetición de placa) o demasiado largas (dosis
innecesaria)

◦ De especial importancia en radiología digital

Las cámaras de ionización de un exposímetro automático deben ser

calibradas con un maniquí para que corten la exposición cuando se ha
alcanzado el intervalo de ennegrecimiento requerido por el radiólogo
73
Detectores de AEC

74
 En escopia: CAB (Control Automático de
Brillo)
 El CAB cambia la tasa de
exposición a medida que cambia
la atenuación del paciente. Se
puede cambiar el mA, el kV o
ambos.
 Curva de arriba: aumenta el mA
más rápidamente que el kV;
mantiene el contraste a
expensas de una mayor dosis.
 Curva de abajo: aumenta el kV
más rápidamente que el mA;
incrementa menos la dosis, pero
empeora el contraste.

75
 Índice
• Producción de rayos X
• Componentes de un tubo de RX
• Efecto talón
• Curvas de carga
• Colimación
• Rejillas antidifusoras
• Control automático de exposición
• Receptores de imagen
76
 Receptores de imagen
• Son sistemas que hacen visible la radiación
primaria, que es la radiación transmitida
después de haber atravesado un determinado
espesor de tejido
– Conjunto placa-pantalla (radiología convencional)
– Sistemas digitales
• CR
• DR
– Intensificador de imagen + sistema de TV

77
 Receptores de imagen
• SISTEMA PELÍCULA-PANTALLA
 Películas radiográficas: emulsión sensible a la
radiación compuesta cristales de haluro de plata
 La energía cedida por la radiación se traduce en la
formación de una imagen latente, no visible
inmediatamente después de su exposición
 Mediante el proceso de revelado la imagen latente se
convierte en una imagen en la película radiográfica.
 Las películas van dentro de chasis que incorporan
pantallas intensificadoras o “cartulinas de refuerzo”

78
 Receptores de imagen
• Cartulinas de refuerzo
• Están hechas de material fosforescente
• Transforman los RX en luz visible de una
longitud de onda a la cual la película presenta
alta sensibilidad
– Ventaja: disminución de
dosis a paciente
– Inconveniente: empeoran la
resolución espacial

79
 Receptores

RECEPTORES DIGITALES: CR
Se adquiere la imagen en una lámina de fósforo fotoestimulable
Se digitaliza mediante la lectura con láser

80
 Efecto fotoeléctrico
La energía del fotón de rayos X es completamente transferida a un electrón
orbital que es expulsado del átomo. El fotón de rayos X incidente desaparece
después de la colisión.

ionización

El efecto fotoeléctrico ocurre con mayor probabilidad cuando la energía del

fotón de rayos X es baja (menor a 0.5 MeV) y en medios de alto Z.

82
CR: lectura

83
 Receptores de imagen

 INTENSIFICADOR DE IMAGEN
 PASO 1: Los RX inciden sobre una
pantalla fluorescente que hay a la entrada
y se transforman en luz (3000 fotones de
luz por cada fotón de RX)
 PASO 2: Los fotones de luz inciden en el
fotocátodo y ceden su energía a
electrones
 PASO 3: Estos electrones son enfocados
y acelerados hacia el ánodo del tubo
intensificador e inciden sobre otra
 La imagen formada está amplificada en
pantalla fluorescente intensidad
 PASO 4: Los electrones vuelven a
 Menor resolución espacial que los otros
producir fotones visibles que, a través de sistemas
un canal de TV, llegan a la retina del
observador 84
 Receptores de imagen
Elementos de un sistema de fluoroscopia

85
 Receptores de imagen

RECEPTORES DIGITALES: DR
La adquisición de la imagen es directamente
digital. Se realiza con los paneles planos (flat
panels)
Exposición y lectura se realizan en un único
paso. Se puede ver la imagen
inmediatamente tras la exposición en un
monitor
Detectores muy eficientes: bajo nivel de
ruido
Disminución de dosis a pacientes 86
Radiología Digital Directa

87
RADIOLOGÍA DIGITAL DIRECTA SISTEMA
BASADOS EN SENSORES CCD.
El término abreviado CCD deriva de la
denominación en inglés Charge Coupled
Device (Dispositivo de Cargas eléctricas
Acopladas o interconectadas).

88
89
90
91
92
93
94
95
 Comparación entre distintos sistemas de detección

a)Sistema película la radiación no atenuada genera fotones de luz que impresionan la película
b)Sistema digital con conversión indirecta estos sistemas utilizan una capa centellante que
absorbe los RX y genera fotones de luz ,los cuales son detectados por fotodiodos.
c)Utiliza un fotoconductor para absorber los Rx y generar directamente la señal eléctrica
96
97
98
99
 Chip CCD

Chip CCD

100
Criterios de calidad en la
imagen

101
102
 Factores Controlados por el Técnico
• Corriente mA
• Tiempo de Exposición Seg
• mAS
• Tensión KV
• Punto Focal
• Distancia Foco /Película
• Radiación Dispersa

103
Corriente mA

104
Tiempo de Exposición Seg

105
mASeg

106
Tensión en KV

107
Punto Focal

108
Distancia Foco Película

109
Radiación Dispersa

110
 Dos conceptos: Contraste y Densidad Óptica

• Contraste: Diferencia de trasparencia de la Radiografía entre

dos puntos adyacentes (A y B)
• Densidad Óptica: Diferencia de transparencia entre el punto
mas Transparente y el mas opaco de cualquier punto de la
imagen (C y D)

111
Conceptos Básicos de Control
• Los KVp: Definen la penetración de los Rx y permiten
el control de contraste de la imagen.

• Los mA: manejan la cantidad de radiación y

controlan la densidad óptica de la imagen.

• Los mAs: Determinan la dosis.

112
 Manejo de la Potencia y la Energía
• Recuerde que la potencia entregada al tubo está dada por:
KVp x mA

• Mientras que la Energía (calor a disipar) lo es por : KVp x mA x s

• Por lo tanto la Potencia se controla con KVp y mA; mientras

que la Energía se controla por KVp; mA; y segundos.

113
 Parámetros que definen la calidad de imagen
RESOLUCIÓN ESPACIAL: es la capacidad de un sistema para
representar por separado las imágenes de dos objetos muy
cercanos. Se mide en pl/mm (pares de líneas por mm)

RESOLUCIÓN DE CONTRASTE: es la capacidad de un sistema

para representar la imagen de un objeto que difiere muy poco
en densidad de su entorno. Cuanto menor es el ruido, mejor
se ven los objetos de bajo contraste.
114
 Parámetros que definen la calidad de imagen
CONTRASTE: es la variación de valores de
ennegrecimiento presente en un sistema receptor de
imagen.
La escala de contraste es el intervalo de valores de
grises que hay entre la parte más blanca y la más negra
de un sistema de imagen

CONTRASTE
115
 Parámetros que definen la calidad de imagen
• BRILLO (intensificador de imagen)
• La ganancia de brillo es el cociente entre el brillo de la
pantalla del I.I. y el de una pantalla de referencia
(Patterson B-2) cuando ambos reciben la misma
exposición

BRILLO

116
