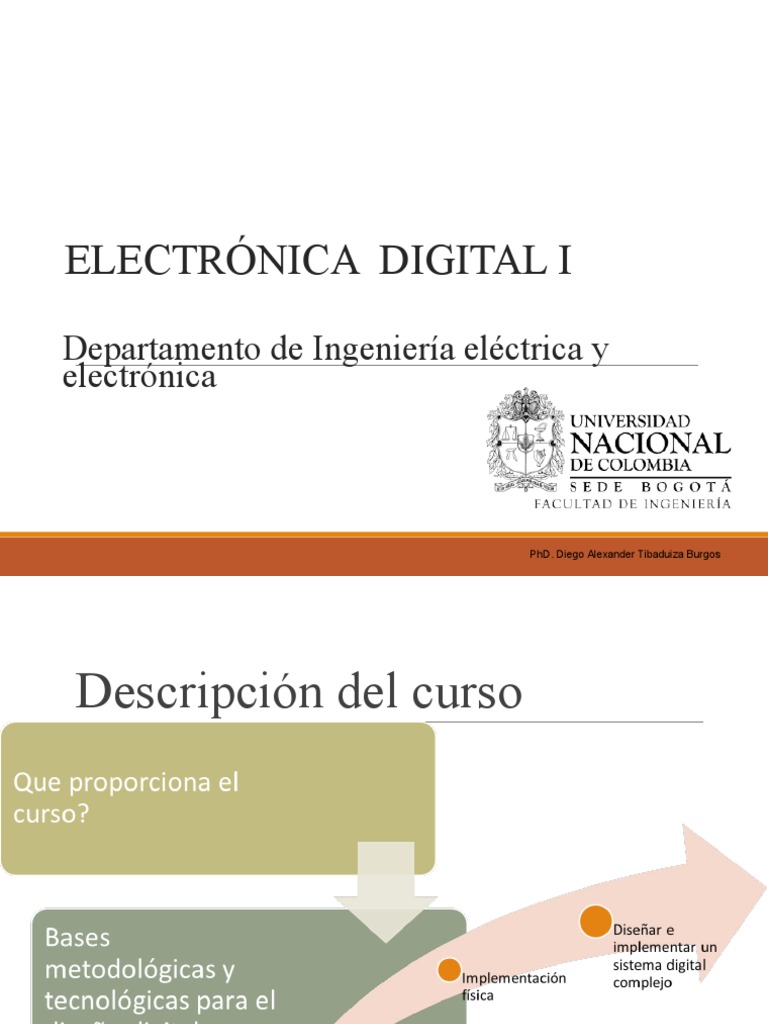

ELECTRÓNICA DIGITAL I
Departamento de Ingeniería eléctrica y

electrónica
PhD. Diego Alexander Tibaduiza Burgos

Descripción del curso
PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

OBJETIVOS
Adquirir los conocimientos básicos de lo sistemas digitales
Realizar un flujo de diseño de un sistema digital complejo desde

su especificación hasta su implementación.
Aplicar metodologías de diseño digital basadas en

representaciones funcionales, estructurales y físicos.
http://www.istockphoto.com/

Niveles de abstracción de un
sistema electrónico computarizado
[2]

Las tres-Y´s [2]
Los diseñadores usan las tres Y’s para manejar la complejidad de los
sistemas:

Ejemplo de las tres Y´s
https://pcper.com/2008/08/inside-the-nehalem-intels-new-core-i7-microarchitecture/

INTRODUCCIÓN
Representación Numérica:
◦ Análoga : continuo
◦ Digital : discreto
PHD. DIEGO ALEXANDER TIBADUIZA BURGOS 2006-2008 @ NAYIBE CHIO CHO

Análogo o digital?
Clasifique las siguientes cantidades:
1. El número de olas que golpean la playa

2. El peso de una ola
3. Los granos de arena en un recipiente
4. La temperatura del ambiente
elpsicoanalistalector.blogspot.com
Rta:
Analógico: 2, 4
Digital: 1, 3

INTRODUCCIÓN
www.Nintendo.com
Los sistemas digitales

hacen parte de la
vida cotidiana
www.elespectador.com
ABCFinanzas.com
sistemas-digitales.info

Visiones del futuro digital…
https://www.youtube.com/watch?v=3DZs1x1Uq64
https://www.youtube.com/watch?v=3jDznm-naps

Introducción
Que es un sistema digital?
“Es una red electrónica que procesa información al utilizar sólo dígitos (números) para realizar los cálculos” [1].
alas-la.com

Tareas de una máquina digital

Niveles de diseño jerárquico

Otra terminología…
◦ Redes lógicas :
Comportamiento de los números binarios. Se emplean grupos de
variables para representar un conjunto de datos
◦ Hardware :
Construcción física del sistema digital usando componentes
electrónicos.
◦ Descripción formal:
Hace referencia a la descripción del comportamiento de un sistema
digital a través de un lenguaje de descripción de hardware (HDL)

Sistemas de Numeración

SISTEMAS DE
NUMERACION
Sistemas de numeración :
◦ Decimal : base 10
◦ Binario : base 2
◦ Hexadecimal : base 16
◦ Octal : base 8
Presenta pesos específicos por cada posición del dígito o

bit

Sistema Decimal
0 1 2 3 4 5 6 7 8 9
1
10
100
1000
10000
1000000
…

Sistema Decimal
1000's column
10's column
1's column
100's column
537410 = 5 × 103 + 3 × 102 + 7 × 101 + 4 × 100

five three seven four
thousands hundreds tens ones
2746.214? Punto decimal

MSD y LSD?
Números Binarios
Sistema Digital Procesa Información Binario
Binario 0 1
apagado encencido
2 estados interruptor abierto interruptor cerrado
falso verdadero
bajo alto

Números binarios
8's column
2's column
1's column
4's column
11012 = 1 × 23 + 1 × 22 + 0 × 21 + 1 × 20 = 1310
one one no one
eight four two one

Definiciones…
byte
Grupo de bits = palabra
Bit = 1 digito binario
10010110
nibble
Nibble = 4 dígitos binarios
Byte = 8 dígitos binarios

Asignaciones típicas en un
sistema real…
V
5V
1 binario
3,6V
2V
0,8 V
O binario
0V 0V

Flancos de las señales
Flanco de subida
V
Alto
Flanco de bajada
Bajo

Señal no ideal [1]

Tipos de Señales (Periodicidad)

Ciclo de trabajo

Ejemplo
Para la siguiente señal periódica calcule:
A. Periodo
B. Frecuencia
C. Ciclo de Trabajo

Señales de Reloj

Diagrama de Tiempos [1]

Palabras (Words)
Los microprocesadores manejan datos en palabras.
El tamaño de una palabra depende de la arquitectura del procesador.
Ej:
Un procesador de 64 bits maneja palabras de 64 bits.
http://www.actualidadgadget.com/32-o-64-bits-cual-es-mejor-para-trabajar-en-windows/

Longitud de la palabra
-Un procesador de 64 bits es más
rápido que uno de 32 bits.
-Típicamente se usan tamaños de

palabra de 32 y 64bits
https://stackoverflow.com/questions/11401717/why-do-integers-process-faster-than-bytes-on-
nds/11401986

Ejemplo de evolución de los
procesadores
https://www.chegg.com/homework-help/questions-and-answers/mar-size-core-i7-assuming-
memory-byte-addressable-using-mar-size-obtained-part-1-memory-wo-q39819743

Ejemplo de evolución de los
procesadores
https://www.slideshare.net/myrajendra/cpu-speed-wordlength8

Transmisión serial
https://networkencyclopedia.com/serial-transmission/

Transmisión paralela
http://busesdecomunicacion1bach.blogspot.com/2018/10/tipos-de-bus.html
https://www.bing.com/images/search?view=detailV2&ccid=dLgkbhhw&id=467BB5B1F0E8CCC3ECCB1AD14B6545B51F8C3515&thid=OIP.dLgkbhhwdEBnRE9WyWOEiwHaED&mediaurl=https%3a%2f%2f3.bp.blogspot.com%2f_DJ5ZDOO9-
https://www.computerhope.com/jargon/p/paraport.htm h0%2fS1UUwTwa_LI%2fAAAAAAAAAFw%2fF6FawQ8-vuw%2fs320%2fparalelo.gif&exph=142&expw=259&q=transmisi%c3%b3n+serial
%2bgif&simid=608003730932631307&ck=CC020995A6DF919C3971301376167BC5&selectedIndex=4&FORM=IRPRST&ajaxhist=0

Ejercicio
Se desea transmitir 8 bits y la frecuencia de la señal de reloj es de 20KHz.
Cuanto sería el tiempo en una transmisión serial
y cuanto en una transmisión paralela?

MSB y LSB
101101 DEAFDAD8
Most Least
Significant Significant Most Least
bit bit Significant Significant
byte byte

1 2 3 4 bits Equivalente en decimal
bit bits bits
0 00 000 0000 0
1 01 001 0001 1
10 010 0010 2
Números binarios
11 011 0011 3
100 0100 4
y sus equivalentes 101

110
0101
0110
5
6
en decimales… 111 0111 7
1000 8
1001 9
1010 10
1011 11
1100 12
1101 13
1110 14
1111 15

Ejercicio
1. Convertir el número decimal 8410 a binario.
Rta: 8410 =10101002
2. Convertir 101102 a decimal
Rta: 101102 =2210

Definiciones
NOT(0)=1
NOT(1)=0
DATOS= 0000, 0001, 0010, 0011

0100, 0101, 0110, 0111
4 bits
1000, 1001, 1010, 1011
1100, 1101, 1110, 1111
MSB LSB

Abreviaturas de potencias de
2
Tamaño Número Abreviatura
palabra
8 bits 2^8 = 256
10 bits 2^10 = 1024 1 Kb (Kilobit)
16 bits 2^16 = 65 536 64 Kb
20 bits 2^20 = 1 048 576 1 Mb
(Megabit)
28 bits 2^28 = 268 435 456 256 Mb
30 bits 2^30 = 1 073 741 820 1 Gb (Gigabit)

En general…
1 Byte=8 bits
byte2011.blogspot.com

Conversiones
Decimal a binario

Y que pasa con los
decimales?

Otros sistemas numéricos

DECIMAL BINARIO HEXADECIMA OCTAL
(B-10) (B-2) L (B-16) (B –8)
00 0000 0 00
01 0001 1 01
02 0010 2 02
03 0011 3 03
04 0100 4 04
NÚMEROS 05 0101 5 05
HEXADECIMALES 06 0110 6 06
Y OCTALES 07 0111 7 07
08 1000 8 10
09 1001 9 11
10 1010 A 12
11 1011 B 13
12 1100 C 14
13 1101 D 15
14 1110 E 16
15 1111 F 17

Y como es el conteo?
1F
10
20
11
21
12
22
13
23
14
…
15
2F
16
30
17
31
18
…
19
1A
1B
…..

Conversión binario a hexadecimal

Conversión hexadecimal a binario

Conversión hexadecimal a decimal

Otro método

Conversión decimal a
hexadecimal

Ejercicios
Realizar las siguientes conversiones numéricas:
1.Convertir 4AF16 (0x4AF) a binario

2.Convertir 0x4AF a decimal.

Números Octales

Números Octales
27
10
30
11
31
12
32
13
Formado por 8 dígitos 33
14
…
15
37
16
40
17
41
20
…
21
22
…..

CÓDIGOS
DIGITALES

Llegada a Marte del
perseverance
"Dare Mighty Things"

https://www.indiatoday.in/science/story/-dare-mighty-things-mars-rover-nasa-parachute-secret-
message-1772373-2021-02-24

CÓDIGO DIGITAL BINARIO
(BCD)
Es una forma de expresar cada uno de los
dígitos decimales con un código binario
Se usan 4 bits como
en Hexadecimal
pero se trunca en 9
Dígito 0 1 2 3 4 5 6 7 8 9
decimal
Binario 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001

CÓDIGO DIGITAL BINARIO (BCD)
Códigos No validos
Se usan 4 bits como

en Hexadecimal
pero se trunca en 9
1010, 1011, 1100,

1101, 1110, 1111

Conversión Decimal a BCD
35 en decimal a BCD
35
0011 0101 00110101
2469
0010 0100 0110 1001

0010010001101001

Conversión BCD a Decimal
0010010001101001
0010 0100 0110 1001
2469

Donde se usa?
https://www.youtube.com/watch?
v=p5VMk2oM8F8 Uso en automatización

CÓDIGO GRAY
Es un código sin pesos y no aritmético
Varia un bit de un código al siguiente
Aplicaciones: Codificadores de eje de

posición.

CÓDIGO GRAY

Conversión de binario a código Gray
Reglas:
1.El bit más significativo (el que está más a la izquierda, MSB) en el
código Gray es el mismo que el correspondiente MSB del número binario.
2. Yendo de izquierda a derecha, sumar cada par adyacente de los bits

en código binario para obtener el siguiente bit en código Gray.
Los acarreos deben descartarse.
Ejemplo: Convertir el número binario 10110 a código Gray

Conversión de código Gray a binario
1. El bit más significativo (bit más a la izquierda) en el código binario es el

mismo que el correspondiente bit en código Gray.
2. A cada bit del código binario generado se le suma el bit en código Gray
de la siguiente posición adyacente. Los acarreos se descartan.

Ejemplo de aplicación
https://www.youtube.com/watch? What is encoder?
v=k2GQVJ4z0kM
What is the Difference between Absolute

and Incremental Encoders?
https://www.youtube.com/watch?v=-Qk--
Sjgq78
Se pueden producir errores

en la transición por movimiento
de escobillas en binario

Códigos alfanuméricos

ASCII
https://www.youtube.com/watch? What is ASCII?
v=zB85kTs-sEw
https://www.youtube.com/watch?
Learning ASCII With Us
v=KYEDJChGxh8

Entonces es BCD, ASCII, o sólo binario u otro?
“This is a 10-bit encoding. Each circle is a

word, because within each circle, groups of
10 columns designate the position of a
letter in binary code. It’s as well as circle 1,
located at the center of the parachute,
code the letters D, A, R, E, which form the
word Dare. So next.”
https://www.indiatoday.in/science/story/-dare-mighty-things-mars-rover-nasa-parachute-secret-
message-1772373-2021-02-24

DETECCIÓN DE ERRORES

DETECCIÓN DE ERRORES
Un bit de paridad se añade al grupo de bits para hacer que el número total de 1s en el grupo sea siempre
par o siempre impar.
Un bit de paridad par hace que el número total de 1s sea par, y un bit de paridad impar hace que el
número total de 1s del grupo sea impar.

Lecture 1 - Moodle

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Lecture 1 - Moodle

Cargado por

Copyright:

Formatos disponibles

ELECTRÓNICA DIGITAL I

Departamento de Ingeniería eléctrica y

PhD. Diego Alexander Tibaduiza Burgos

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

Realizar un flujo de diseño de un sistema digital complejo desde

Aplicar metodologías de diseño digital basadas en

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS 2006-2008 @ NAYIBE CHIO CHO

1. El número de olas que golpean la playa

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

Los sistemas digitales

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

Presenta pesos específicos por cada posición del dígito o

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

537410 = 5 × 103 + 3 × 102 + 7 × 101 + 4 × 100

2746.214? Punto decimal

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

-Típicamente se usan tamaños de

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

y sus equivalentes 101

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

Rta: 8410 =10101002

2. Convertir 101102 a decimal

Rta: 101102 =2210

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

DATOS= 0000, 0001, 0010, 0011

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS

PHD. DIEGO ALEXANDER TIBADUIZA BURGOS
