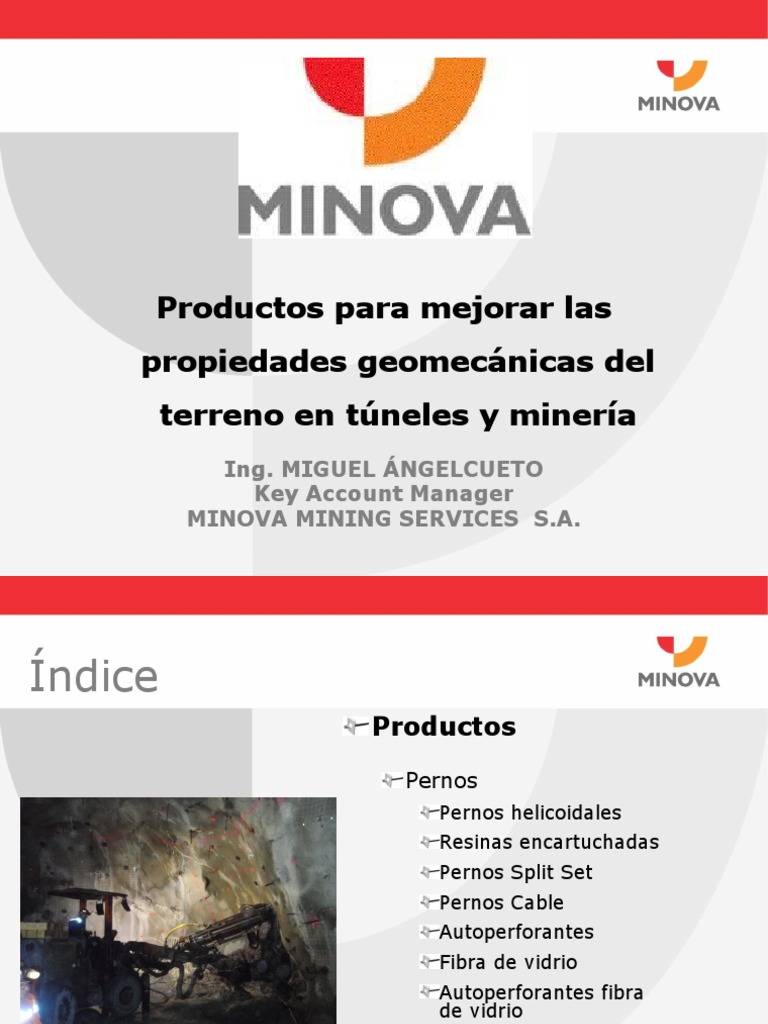

Productos para mejorar las

propiedades geomecánicas del

terreno en túneles y minería
Ing. MIGUEL ÁNGELCUETO
Key Account Manager
MINOVA MINING SERVICES S.A.
Índice
Productos

Pernos
Pernos helicoidales
Resinas encartuchadas
Pernos Split Set
Pernos Cable
Autoperforantes
Fibra de vidrio
Autoperforantes fibra
de vidrio
Pernos expansivos

2
Miguel Cueto 2
Índice

Productos
Resinas de Inyección
Silicatos
Acrilatos
Poliuretanos

Sistema de inyección.
Sistema hidráulico
Obturadores y lanzas.
Bomba neumática SK90

3
Miguel Cueto 3
Índice

APLICACIONES DE RESINAS DE
SILICATOS EN TÚNELES: GEOFOAM Y
GEOFLEX.

En zonas de falla y terrenos sueltos.

Cavidades Kársticas
Sellados de vías de agua
Sellados de ventilación en galerías.
Relleno de tacos para explosivos

Miguel Cueto 4
Productos para Anclaje y
Soporte de Roca
Pernos

Resinas
Encartuchadas

Bombas

Resinas
Resinas Inyectables
Inyectables
Pernos para Soporte de Roca

e.g.
Ø 18-50 mm e.g.
BST 500 S 12 Mn
12 PL
Pernos Pernos
20 Mn
Tradicionales de Fricción
20 PL
24 Mn
24 PL

Pernos e.g.
Pernos GRP Auto-Perforantes 30/16
e.g. 40/20
Fibra de Vidrio
K60-25 52/26
K60-30 103/51
J64-25 R 32
27/15 R32 R 38
K75
Pernos Helicoidales
Lokset
Cartuchos de Resina

• Anclaje de bulones de
tetracero
• Resina de Poliéster
• Fácil instalación
• Seguro
• Adherencia

Miguel Cueto 8
Pernos de Fricción (Splitset)
• Rapidez
• Facilidad
• No requiere lechada de cemento o resina
Pernos Cable
Wiborex
Bulones autoperforantes de acero

• Barrenar y empernar en
un solo paso.
• Pernos de inyección.
FiReP GRP
Bulones de fibra de vidrio

• Resistencia a la corrosión
• Ligeros (aprox 0,9 Kg/m)
• Fáciles de mecanizar
• Alta resistencia a la tracción
• Alta resistencia química

Miguel Cueto 12
FiReP GRP
Autoperforantes de fibra de vidrio

• Mismos accesorios que

autoperforantes acero R32.
• Tratamientos en frentes de
excavación

Miguel Cueto 13
Swellex
Bulones Expansivos de fricción
• Res. Tracción 12, 16 and 24
Tons
• Mn y Power Line.
• Bombas y accesorios.
Accesorios para Soporte

• Platinas
• Canales
• Straps
• Tuercas
• Mallas
Productos para Anclaje y
Soporte de Roca
Pernos

Resinas
Encartuchadas

Bombas

Resinas
Resinas Inyectables
Inyectables
ACCIDENTES GEOLÓGICOS TÍPICOS
EN TÚNELES

Vías de agua.
Terrenos sueltos y zonas de falla.
Cavidades.
Espumado tabiques de
ventilación

Miguel Cueto 17
 Productos

RESINAS DE INYECCIÓN

Silicatos PU Acrílicas
• CARBOCRYL

1 Comp. 2 Comp.
Expansivas No expansivas • CARBOSTOP • CARBOPUR

• GEOFOAM • GEOFLEX
• CARBOTHIX

Miguel Cueto 18
Productos
• Resina de silicatos
Geofoam • Expansiva
• Bicomponente

Miguel Cueto 19
Geofoam
Aplicaciones

• Sellados de
vías de agua

Miguel Cueto 20
Geofoam
Aplicaciones

• Sellados de
vías de agua

Miguel Cueto 21
Geofoam
Aplicaciones

• Relleno de
cavidades

Miguel Cueto 22
Geofoam
Aplicaciones

• Relleno de
cavidades

Miguel Cueto 23
Corona de corte

Paso de falla - frente de la

tuneladora

Miguel Cueto 24
Geoflex y Carbothix

• Resinas de silicatos
• No expansivas
• Bicomponentes

Miguel Cueto 25
Geoflex
Aplicaciones
• Estabilización de taludes
• Consolidaciones en
túneles y minería.

Miguel Cueto 26
Carbothix
Aplicaciones
• Anclaje de bulones de
cable y autoperforantes

Miguel Cueto 27
Geoflex y Carbothix
Aplicaciones
• Sellados de pequeñas
vías de agua.

Miguel Cueto 28
Propiedades de resinas de silicatos
Geofoam
 Resina expansiva
 Factor de expansión: 35
 Tiemp. fluidez: 20-40 sec
 Primera espuma consistente.
 Temperatura de Reacción:
80-90ºC
 No propaga la llama
 Fácil de mecanizar
 Densidad: 45-90 Kg/m^3
 Alta adherencia
 Reacciona igual en presencia
de agua
Miguel Cueto
Geoflex y Carbothix
 Resina no expansiva
 Resistencia a compresión:
300 Kg/cm^2
 Flexotracción:
147 Kg/cm^2
 Adherencia a 30ºC:
45 Kg/cm^2
 Módulo E: 240 Mpa
 Tiempo fluidez: 2´00”±30”
 Solidificación:3`45”±35”
 Reacciona igual en presencia de
agua
29
Sistema de inyección de resinas

Miguel Cueto 30
Pistola de inyección

31
Pistola de inyección

32
Obturadores

Miguel Cueto 33
Lanzas de inyección

• De hierro • PVC

Miguel Cueto 34
Bomba neumática Sk90

Miguel Cueto 35
Ejemplos de sellados de vías de
agua

36
Ejemplos de sellados de vías de
agua

Antes Después
Control de agua en la frente
Hallandas Tunnel Suecia

Antes Después
Impermeabilización con resinas
inyectadas (Domain Tunnel – Melbourne)

Antes Después
Be Hai Tunnel – Taiwan

40
41
42
Terrenos sueltos y zonas de
falla

Miguel Cueto 43
Terrenos sueltos y zonas de
falla

Miguel Cueto 44
Terrenos sueltos y zonas de
falla
Consolidación con paraguas:
Consolidar por encima del túnel.
Micropilotes, autoperforantes
Inyección de lechada, morteros o resinas de
silicatos

Miguel Cueto 45
Paraguas en galerías

46
Miguel Cueto 46
 47
Miguel Cueto
Relleno de Cavidades
Corona de corte

Paso de falla - frente de la

tuneladora

Miguel Cueto 49
Espumado de tabiques de
ventilación
Relleno de tacos para tronaduras

 Los valores de retención de

taco para la tronadura con
taco normal fueron de 24 ms
promedio.
Los valores de retención de taco
detritus/Resina son mejores,
tuvieron en promedio 52 ms.

 Para las pruebas con taco

detritus/Resina se aprecian
menos eyecciones de roca,
sólo material polvo del
detritus, comparado con
tronaduras con taco normal, lo
cual indica que se tiene mayor
retención para el trabajo de los
gases en la roca.
Relleno de tacos para tronaduras

Resina
Carbothix
Bomba de
Inyección
SK90
CONCLUSIONES
El producto final de las resinas de silicatos se obtiene
igualmente tanto en condiciones secas que con
presencia de agua.
Resinas seguras:
Resinas ligeras, con adherencia, no propagan la llama.
Gases de reacción H2O y CO2 y baja temperatura de
reacción
Versatilidad e infraestructura:
Con sólo un producto, GEOFOAM, se pueden solucionar
problemas como entradas de vías de agua y relleno de
cavidades.
Pequeña y manejable infraestructura de sistema de
inyección.
Miguel Cueto 53
 Gracias por la atención

Miguel Cueto
Ingeniero de Minas
miguel.cueto@minovaint.cl
MINOVA MINING SERVICES S.A.
