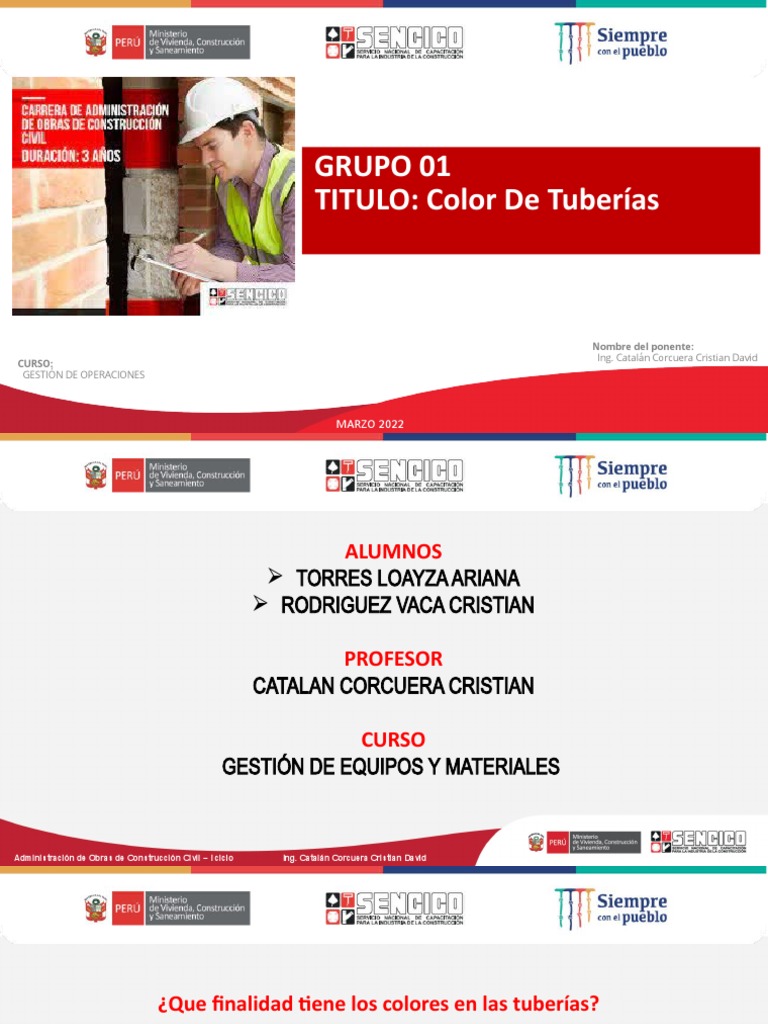

GRUPO 01

TITULO: Color De Tuberías

Nombre del ponente:

Ing. Catalán Corcuera Cristian David
CURSO:
GESTIÓN DE OPERACIONES

MARZO 2022
 ALUMNOS
 TORRES LOAYZA ARIANA
 RODRIGUEZ VACA CRISTIAN

PROFESOR
CATALAN CORCUERA CRISTIAN

CURSO
GESTIÓN DE EQUIPOS Y MATERIALES

Administración de Obras de Construcción Civil – I ciclo Ing. Catalán Corcuera Cristian David
 ¿Que finalidad tiene los colores en las tuberías?

Cada tubo o conexión son fabricados de colores diferentes

con el propósito de ayudar al consumidor a identificar su uso
destinado en la pieza.
Los marcadores de tuberías ISO 20560 están reconocidos mundialmente. El uso de
marcadores de tuberías que cumplen la norma ISO 20560 aumentarán la seguridad de
su planta.
Estos marcadores de tuberías combinan 2 zonas de colores:
•la zona con el color de identificación básico, en la que puede poner el nombre del
contenido e información de seguridad adicional, como la presión, la temperatura y la
velocidad
•el color de seguridad para visualizar el riesgo aumentado a través de señales de
advertencia GHS/CLP o ISO 7010
 Color
Contenido

Verde
Agua

Azul
Aire

Gris
Gas en estado gaseoso o licuado

Negro
Líquidos y materiales fijos
Identificación básico
Violeta
Alcalinos

Anaranja
Ácidos do

Rojo
Medio de extinción de incendios

Seguridad Sustancias peligrosas Amarillo

 TUBERIAS PARA INNSTALACIONES ELECTRICAS

TUBERIA PARA INSTALACION DE GAS

NTP 399.013
Medidas en mm
NTP 342.525
Esta Norma Técnica Peruana establece los requisitos y métodos de ensayo para los tubos redondos de cobre sin costura,
denominados tipo GAS o tipo G, con material de cobre C 122 001, utilizados en las instalaciones de suministro de gas natural y
gases licuados de petróleo (GLP), los cuales se ensamblan comúnmente con accesorios de unión de cobre, para soldar o
abocardados o abocinados. Los tubos para gas con estado metalúrgico o estado de tratamiento o temple O60 (recocido blando)
se producen en el rango de tamaños normalizados de 0,375 (3/8) pulgadas (9,52 mm) a 1,125 (1 1/8) pulgadas (28,60 mm) de
diámetro exterior. Los tubos para gas con estado metalúrgico o estado de tratamiento o temple H58 (estirado, para propósitos
generales) se producen en el rango de tamaños normalizados de 0,375 (3/8) pulgadas (9,52 mm) a 1,125 (1 1/8) pulgadas (28,60
mm) de diámetro exterior. Los sistemas de tubos de gas con estado metalúrgico o estado de tratamiento temple O60 (recocido
blando) generalmente se ensamblan con accesorios de unión simples, para abocardados o abocinados a 45°
ANSI LC1
Esta norma se aplica a los sistemas de tuberías de gas combustible que utilizan tubería de acero
inoxidable corrugado (CSST), destinados a la instalación en edificios residenciales, comerciales o
industriales, y que incluyen como mínimo los siguientes componentes:

a) tubería de acero inoxidable corrugado (CSST);

b) Accesorios para conexión al CSST; y

c) Placas de impacto (consulte la Cláusula 3, Definiciones) para proteger el CSST instalado de las
amenazas de perforación.
Otros componentes de los sistemas de tuberías cubiertos por esta norma incluyen colectores de gas,
reguladores de presión de gas, válvulas de gas manuales, dispositivos de desconexión rápida y
salidas de conveniencia de gas (véanse las cláusulas 4.3, Reguladores de presión de gas, 4.4, Válvulas
de gas operadas manualmente y 4.5, Válvulas de desconexión rápida). aparatos y tomas de
conveniencia de gas). Si se requieren dichos componentes adicionales para completar la instalación
del sistema de tuberías, se proporcionan como parte del sistema de tuberías o se especifican en las
instrucciones de instalación del fabricante
TUBERIA PARA ONSTALACIONES ELECTRICAS

Para instalaciones de canalizaciones eléctricas NTP

399.006.2003 Tubos de PVC SAP (Standard Americano Pesado)
Tubos de PVC SEL (Standard Europeo Liviano)

el color para instalaciones eléctricas es el color gris, con código

s14 según la NTP 399.009
el color para instalaciones eléctricas es el color gris, con código
s14 según la NTP 399.009
NORMAS
NORMA OS.010
CAPTACIÓN Y CONDUCCIÓN DE AGUA PARA CONSUMO HUMANO
NORMA OS.030
ALMACENAMIENTO DE AGUA PARA CONSUMO HUMANO

En las tuberías de entrada, salida y desagüe se instalará una válvula de interrupción ubicada
convenientemente para su fácil operación y mantenimiento. Cualquier otra válvula especial requerida se
instalará para las mismas condiciones.
Las bocas de las tuberías de entrada y salida deberán estar ubicadas en posición opuesta, para permitir
la renovación permanente del agua en el reservorio.
La tubería de salida deberá tener como mínimo el diámetro correspondiente al caudal máximo horario
de diseño.
La tubería de rebose deberá tener capacidad mayor al caudal máximo de entrada, debidamente
sustentada.
El diámetro de la tubería de desagüe deberá permitir un tiempo de vaciado menor a 8 horas. Se deberá
verificar que la red de alcantarillado receptora tenga la capacidad hidráulica para recibir este caudal.
El piso del reservorio deberá tener una pendiente hacia el punto de desagüe que permita evacuarlo
completamente.
 NORMA OS.050
REDES DE DISTRIBUCIÓN DE AGUA PARA CONSUMO HUMANO

El diámetro mínimo de las tuberías principales será de 75 mm para uso de vivienda y de 150 mm de
diámetro para uso industrial. En casos excepcionales, debidamente fundamentados, podrá
aceptarse tramos de tuberías de 50 mm de diámetro, con una longitud máxima de 100 m si son
alimentados por un solo extremo o de 200 m si son alimentados por los dos extremos, siempre que
la tubería de alimentación sea de diámetro mayor y dichos tramos se localicen en los límites
inferiores de las zonas de presión. El valor mínimo del diámetro efectivo en un ramal distribuidor de
agua será el determinado por el cálculo hidráulico. Cuando la fuente de abastecimiento es agua
subterránea, se adoptará como diámetro nominal mínimo de 38 mm o su equivalente. En los casos
de abastecimiento por piletas el diámetro mínimo será de 25 mm
NORMA OS.070
REDES DE AGUAS RESIDUALES
Las pendientes de las tuberías deben cumplir la condición de autolimpieza aplicando el criterio de
tensión tractiva. Cada tramo debe ser verificado por el criterio de Tensión Tractiva Media (σt) con un
valor mínimo σt = 1.0 Pa, calculada para el caudal inicial (Qi), valor correspondiente para un
coeficiente de Manning n = 0.013. La pendiente mínima que satisface esta condición puede ser
determinada por la siguiente expresión aproximada:

Somin = 0,0055 Qi –0,47

Para coeficientes de Manning diferentes de 0.013, los valores de Tensión Tractiva Media y pendiente
mínima a adoptar deben ser justificados. La expresión recomendada para el cálculo hidráulico es la
Fórmula de Manning. Las tuberías y accesorios a utilizar deberán cumplir con las normas técnicas
peruanas vigentes y aprobadas por el ente respectivo.
