UNIVERSIDAD TÉCNICA DE MANABÍ

FACULTA DE CIENCIAS MATEMÁTICAS, FÍSICAS

Y QUÍMICAS
CARRERA DE INGENIERÍA CIVIL

TRABAJO INDIVIDUAL
RAPIDAS DE GRAN PENDIENTE Y RAPIDAS ESCALONADAS

ASIGNATURA:
INGENIERIA HIDRAULICA II

ESTUDIANTE:
VELEZ SABANDO VERISIMO ALEXANDER

PROFESOR GUÍA:
ING. MENENDEZ MENENDEZ EDGAR ANTONIO

PARALELO “B “

PERÍODO ACADÉMICO:
MAYO 2020 - OCTUBRE 2020

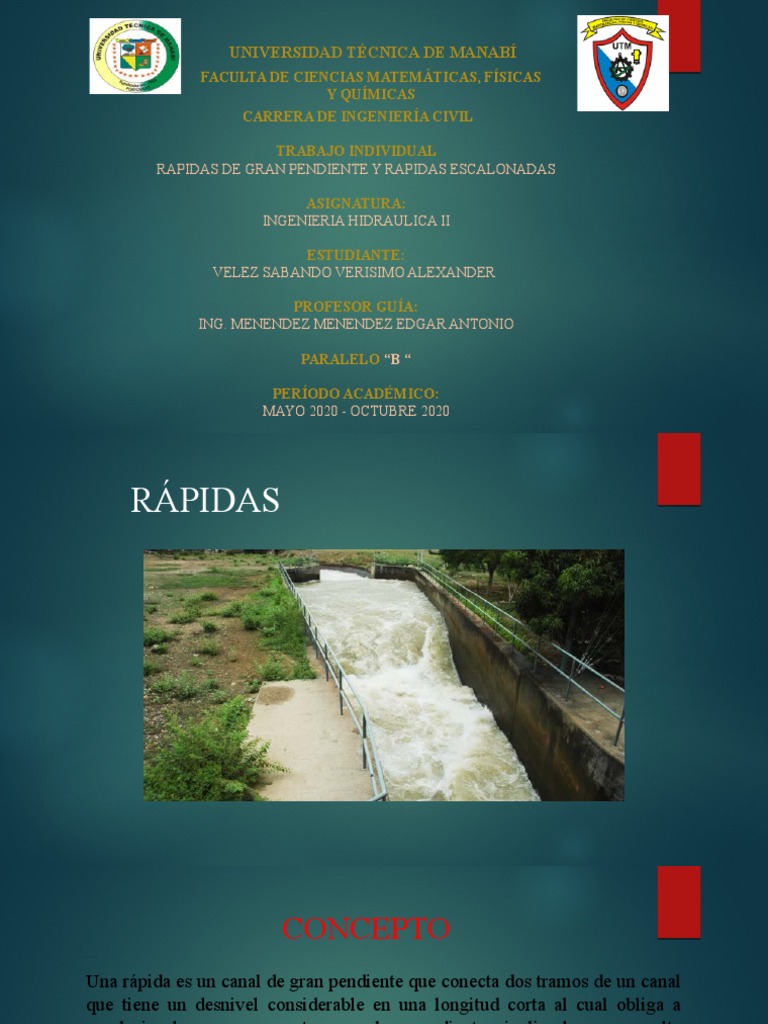

RÁPIDAS
 CONCEPTO
Una rápida es un canal de gran pendiente que conecta dos tramos de un canal
que tiene un desnivel considerable en una longitud corta al cual obliga a
conducir el agua en ese tramo sobre pendientes inclinadas y con alta
velocidad.
 ELEMENTOS DE UNA RÁPIDA
La estructura puede consistir de:
Transición del flujo desde el canal aguas arriba de la
 Una transición de entrada. estructura hacia el tramo inclinado

 Un tramo inclinado Este generalmente sigue la superficie original del terreno

y se conecta con un disipador de energía en el extremo
más bajo

 Un disipador de energía Disipadora o salidas con obstáculos son usadas como

disipadores de energía en este tipo de estructuras

 Una transición de salida. Esta es usada cuando es necesaria para conectar el flujo
entre el disipador de energía y el canal aguas abajo.
ELEMENTOS DE UNA RÁPIDA
 PARÁMETROS DE DISEÑO
La Rápida
 •La rápida se calcula con las ecuaciones del flujo no uniforme
• La pendiente debe tomarse igual al seno del Angulo que hace el canal con la
horizontal.
• De acuerdo a Dedenkov el ancho del canal debe tomarse igual a:

Sección de Control
Se debe conseguir una entrada adecuada desde el canal de poca pendiente a
rápida, con un flujo simétrico respecto al eje. De la contario se producen:
• Salpicaduras
• Fuerte oleajes
• Salto del agua fuera del cause
Disipación de Energía
Al final de la rápida el régimen pasa de supercrítico a subcrítico por la formación de
un resalto hidráulico. Por lo cual se tiene que determinar:
• Longitud del resalto
• Profundidad del cauce
 CURVAS VERTICALES DE ENLACE
Cuando se presenta un cambio de pendiente, la unió entre los deben hacerse con
una curva como se muestra en la siguiente imagen

Esto es más importante en las curvas convexas ya que estas evitan la

separación entre el flujo y el cause lo que evita que el agua salta fuera del
canal y genere una erosión peligrosa
 FORMULAS

• Ecuación de la Parábola  • Para determinar los valores de y

  𝑔 ∗ 𝐿2
𝑦=L ∗ tan 𝛼 + 2 2   𝑥1
2 𝑉 ∗cos 𝛼 ¿
𝑥1 tan 𝛼
• Longitud Horizontal de la Curva

2
 • Para determinar los valores de y
  𝑉 ∗cos 𝛼 se despejan de la siguiente
𝐿= ( tan 𝛽 − tan 𝛼 )
𝑔 ecuación

• Para hallar el valor de la altura total (y) se

remplaza el valor obtenido de L y se
remplaza en la Ecuación de la Parábola
 CURVAS HORIZONTALES
En ocasiones no es posible seguir una alineación recta. Por lo cual se puede adopta tres
soluciones.

• Construir un estanque de dispersión en el cambio de dirección

• Reemplazar el canal en el tramo correspondiente por una sección cerrada que

trabajara como tubería de presión
 • Construir una curva en el canal, esta es la solución consiste en unir dos
alineaciones rectas mediante series de arcos circulares de radios
decrecientes desde el comienzo de la curva hasta el centro de la misma
La pendiente transversal del agua tiene el valor

siendo r el radio de la curva

 AIREACIÓN
Este fenómeno consiste en la incorporación de burbujas de aire dentro de la sección mojada

Investigación creen que la absorción y

transporte de aire consume parte de la
energía del flujo y reduce la velocidad.
Sim embargo se considera que el flujo
aireado y no aireado tienen la misma
velocidad.

A media que el aire es incorporado

dentro del agua la mezcla aumenta de
volumen. Por este motivo la sección
mojada en el flujo aireado es mayor y se necesita por lo tanto una mayor altura de paredes del
canal que para el flujo no aireado,
 A.A. Nichiporovich recomienda que el calado  Para canales lisos
en el flujo aireado se calcula con un coeficiente
de rugosidad modificado dado por.

𝑛
  𝑎 =𝑎𝑛
 Para canales lisos
A es un factor que varia con la pendiente.

Los valores sugeridos son:

a = 1,33 para j = 0,1 a 0,2
a=2 para j = 0,2 a 0,4
a = 3,33 para j = superior a 0,4
 FORMACION DE ONDAS

Las formación de ondas es un fenómeno indeseable pues obliga a levantar los muros del
canal además produce fuertes oscilaciones den el disipador del canal. Lo cual hace que el
disipador no trabaje bien pues no puede formar un resalto hidráulico estable

• Estas ondas por lo general se producen en pendientes menores de

20%

• Las ocurrencias de ondas son mas probables entre mas ancho sea
el canal
 De acuerdo a Arsenishvili para que no haya ondas debe haber la
siguiente relación entre el calado y el perímetro normales .

 𝑃 <10
𝑑

Para una sección rectangular se tendría

 𝑃 = 𝑏 +2 𝑑 = 𝑏 +2<10
𝑑 𝑑 𝑑

Como un margen de seguridad se recomienda

  𝑏
< 6
𝑑
Investigación demostraron que las ondas se forman solamente en canales de
sección rectangular y trapezoidal pero es secciones triangulares no.

Por este motivo E.P. Fiodorov recomienda las secciones indicadas en

las siguiente figura

Para secciones triangulares se tiene los siguientes valore:

 J  0,1 m: 4.5 α = 11 .
J = 0,1 . 0,2 3.4 α = 14 . 18
J 0,2 2 . 3 α = 18 . 27
RÁPIDAS ESCALONADAS
 DEFINICION
Un canal escalonado es un canal artificial inclinado, formado por
escalones, en donde L es la huella o longitud del escalón, h es la atura
o contrahuella del escalón, B es el ancho del canal y, θ es el ángulo que
forma la rasante del fondo del escalón, con la línea horizontal
 Características
• No se produce ninguna aceleración a lo largo de la rápida como sucede con
los canales de gran pendiente, pues la energía se disipa en cada cajón antes
de que el agua pase al siguiente

• Este tipo de rápidas funciona igualmente bien con todos los caudales
intermedios hasta llegar al máximo para el cual ha sido diseñado

 • Por lo general este tipo de rápidas se utiliza para caudales menores de .

Para el diseño de rápidas escalonadas se recomiendan los siguientes
pasos:

 Estimar el caudal de diseño.

 Evaluar la geometría del canal (pendiente, altura y ancho).
 Seleccionar la altura óptima del escalón, para obtener el régimen de flujo
seleccionado.
 Calcular las características hidráulicas del flujo.
 Calcular el contenido de aire disuelto aguas abajo de la estructura. En los
regímenes de flujo saltante se debe airear el salto en su caída libre de un escalón a
otro.
 Diseñar la cresta de la rápida.
 Calcular la altura de las paredes del canal considerando un borde libre, para
recoger las posibles salpicaduras o aumentos de caudal no previstos.
 Tipos de Flujos
Flujo en láminas
El flujo en láminas se caracteriza por la presencia de sucesivos
jets en caída libre. Esta situación puede presentarse para caudales
específicos bajos, o bien para rápidas con pendientes bajas.
 Flujo de transición

Al incrementarse el caudal la zona de aireación debajo de la lámina vertiente

comienza a ahogarse. Este régimen presenta aireación significante y aspecto
caótico, con propiedades del flujo variable escalón tras escalón.
 Flujo de superficie

En los flujos de superficie, el

escurrimiento sobre las rápidas escalonadas
presenta una región externa sobre los
bordes de los escalones que actúan como
falso fondo, y al área encerrada en cada
escalón, con recirculaciones.
La capa límite desarrollada desde la cresta,
aumenta hasta alcanzar la superficie libre.
Este punto de contacto se conoce como
Punto de Incepción, y marca el comienzo
de un flujo gradualmente variado, donde la
turbulencia produce una aireación natural
de la superficie libre.

Hacia aguas abajo, el flujo se vuelve uniforme sin presentar cambios en el tirante,
concentración de aire o distribución de velocidades.
 Diseño Hidráulico
a) El numero de saltos en los que se divide el desnivel total que se quiere pasar a
rápida depende de consideración económicas y por lo general se establece
comparando diferentes alternativas. En el caso de que el desnivel no pase de
4m por lo general se utiliza un solo cajón y entonces la estructura se reduce a
una caída libre o salto simple.
b) La carga H de agua sobre el vertedero esta dada por:
3

𝑄= 𝑀 ∗𝑏∗𝐻2

el coeficiente M varia entre 1,8 y 2

 c) El agua cae con un movimiento acelerado contrayéndose gradualmente el

grueso del chorro. Junto al fondo del cajón este grueso o colado contraído esta
dado por la ecuación 5-16:

siendo
d) Dentro del cajón el agua pasa de régimen supercrítico al régimen subcrítico, mediante la
formación de un resalto, cuyos colados conjugados son. Estos calados están relacionados entre si
con la formula 12-44

Según V.A. Shaumian, para que el resalto se sumerja es

suficiente que s:

siempre que
 e) La longitud mínima del cajón debe ser igual a la longitud de la parábola que sigue el
chorro al caer, mas la longitud necesaria para que se
forme el resalto.

Se obtiene de la mecánica que

Los valores están dados por

Tomando en cuenta los siguientes datos experimentales

y reemplazamos valores, se llega a un resultado prácticamente igual para los dos

siendo

 Para el caso de que no existiera vertedero a la entrada ( y el agua cayera sin esta
obstrucción, se tiene que según H. Rouse.

o haciendo los reemplazos correspondientes

 Siguiendo un desarrollo similar al anterior se llega

Según Agroskin

y se llega a un resultado final algo diferente

La longitud necesaria para la formación del resalto según Shaumian e igual a

 Bibliográfica
 Hidráulica de Canales por S. Krochin

 [Link]

 [Link]
e-180033783

 [Link]
