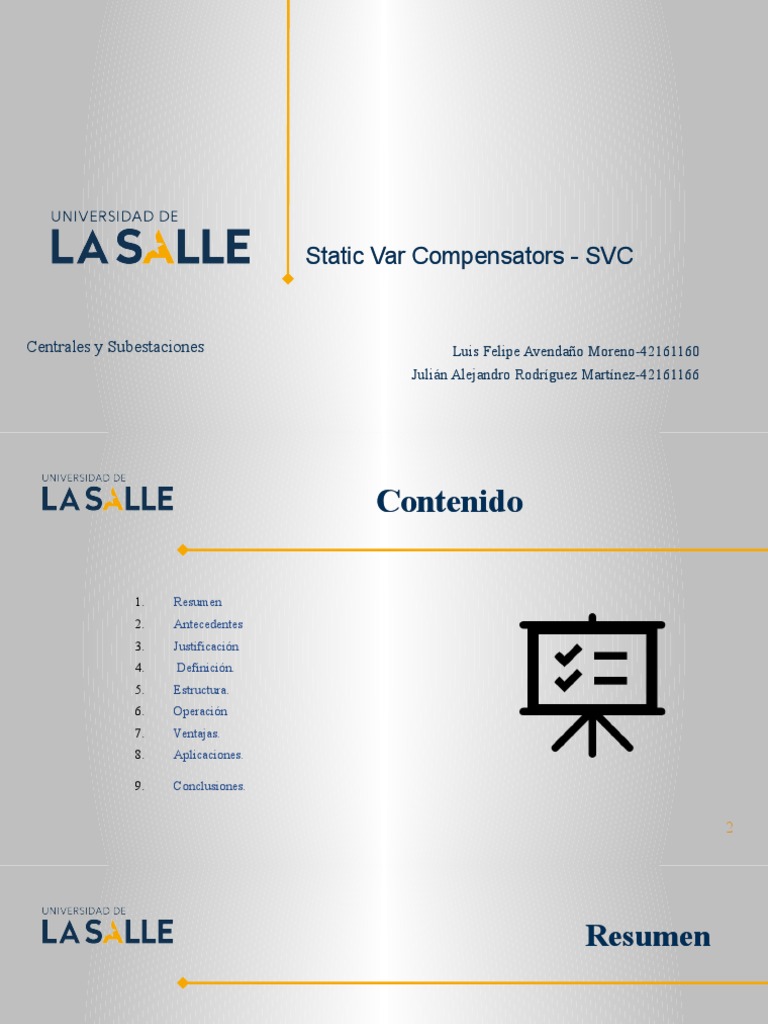

Static Var Compensators - SVC

Centrales y Subestaciones Luis Felipe Avendaño Moreno-42161160

Julián Alejandro Rodríguez Martínez-42161166
 Contenido

1. Resumen
2. Antecedentes
3. Justificación
4.  Definición.
5. Estructura.
6. Operación
7. Ventajas.
8. Aplicaciones.

9. Conclusiones.
2
 Resumen

⬟ Hoy en día los Compensadores Estáticos de Vares (SVC del inglés Static Var Compensator) son una
alternativa que permite mejorar la estabilidad de tensión, amortiguar las oscilaciones de potencia y
dar soporte de potencia reactiva en áreas delimitadas de los sistemas eléctricos. llevando a tener un
aumento de la confiabilidad y seguridad durante la operación del sistema.

3
 REVISIÓN BIBLIOGRÁFICA ESTADO DEL
ARTE COMPENSADOR ESTÁTICO DE VARES
(SVC)

⬟ La investigación realizada dentro de este articulo nos brinda la información relacionada a que los
compensador estático de vares son elemento conectados en derivación para generar o demandar
potencia reactiva. Las salidas del SVC son variadas con el fin de mantener o controlar parámetros
específicos del sistema eléctrico. y Con estos han sido construidos usando una variedad amplia de
diseños. Sin embargo, los elementos controlables usados en la mayoría de sistemas eléctricos son
similares.A continuación se presentan por categorías los elementos comúnmente usados:
⬟ Control activo por pasos
⬟ Capacitor conmutado mecánicamente (MSC del inglés Mechanically Switched Capacitor).
⬟ Control activo continuo:
⬟ Reactor controlado por tiristores (TCR del inglés Thyristor Controlled Reactor).
⬟ Control activo variable:
⬟ Reactor conmutado por tiristores (TSR del inglés Thyristor Switch Reactor)
⬟ Capacitor conmutado por tiristores (TSC del inglés Thyristor Switched apacitor).
4
 Aplicación del control inteligente en
oscilaciones usando FACTS (STATCOM y
SVC)

⬟ Esta investigación permite contemplar el modelado de SVC, presentando que los SVC son
dispositivos de los FACTS en derivación que regula el flujo de potencia reactiva, a través de una
línea, por medio de la utilización de tiristores que rápidamente conmutan condensadores y reactores;
el SVC consiste en un arreglo de compensadores en paralelo, usualmente Thyristor Controlled
Reactor (TCR, por sus siglas en inglés) o Thyristor Switched Capacitor (TSC, por sus siglas en
inglés), de tal manera que se cuenta con la posibilidad de realizar compensación capacitiva o
inductiva para controlar la potencia reactiva que requiere el sistema al mantener en un nivel adecuado
los perfiles de tensión y, a su vez, se aprovecha su capacidad para amortiguar las oscilaciones

5
 Prueba de hardware en el bucle de voltajes de red dinámicos
para controladores de compensación variable estática con
cargas de motor de inducción monofásico

⬟ El artículo investiga la interacción entre dos compensadores de var estático (SVC) para verificar que
se mantiene el soporte dinámico de voltaje de la red y que los controladores SVC no interactúan
negativamente entre sí. Para este propósito, los controles de los SVC con todos los condensadores
conmutados mecánicamente (MSC) controlados de forma remota se han probado en un entorno de
simulador de circuito cerrado en tiempo real utilizando réplicas de SVC (controladores físicos) de las
instalaciones de campo reales.

6
 Asignación híbrida de condensador y compensador estático
distribuido en redes de distribución radial mediante
optimización de proporción áurea mejorada de objetivos
múltiples basada en toma de decisiones difusa

⬟ EL trabajo realizado dentro de esta investigación propone la compensación multiobjetivo de potencia

reactiva basada en la asignación óptima y simultánea de condensadores y compensador estático de
distribución (DSTATCOM) en redes de distribución radial basada en toma de decisiones difusas con
el objetivo de reducir el costo de pérdidas de potencia, el costo de inversión reactiva y reducir
desviaciones de voltaje considerando el factor de reducción de pérdida de potencia (PLRF) para
identificar los buses candidatos.

7
 Justificación

⬟ Uno de los problemas habituales en ingeniería eléctrica resulta de la necesidad en introducir, bajo
determinadas circunstancias, en la red elementos que controlen la potencia reactiva. Una aplicación
típica sería la de la corrección del factor de potencia de consumos, en la que se pone en paralelo con
la carga un elemento que genere (o consuma) parte de la reactiva consumida (o generada) por la
carga. De esta forma, el factor de potencia del conjunto formado por la carga más el elemento de
compensación es mayor que el de la carga sola.
⬟ Pero esta situación cambia en el momento en el que se introduce la electrónica de potencia en el
diseño de estos equipos, apareciendo así el concepto del Compensador Estático de Potencia Reactiva
o Static Var Compensator (SVC) cuyo funcionamiento se basa en la utilización de tiristores
conjuntamente con condensadores y bobinas.

8
 Definición

⬟ Un compensador estático de VAR (o SVC) es

un aparato eléctrico para proporcionar energía
reactiva de acción rápida en redes de
transmisión eléctrica de alto voltaje.
⬟ Presenta una combinación en paralelo de
reactor controlado y condensador de derivación
fijo.
⬟ El SVC es capaz de ajustar la potencia reactiva
sin escalonamientos en un rango ilimitado sin
ningún retraso de tiempo. Mejora la estabilidad
del sistema y el factor de potencia del sistema.

9
 Estructura

Los esquemas de SVC más utilizados son los siguientes:

⬟ Reactor controlado por tiristor (TCR).
⬟ Condensador de tiristores conmutados (TSC)
⬟ Auto Reactor (SR)
⬟ Reactor controlado por tiristor - Condensador fijo (TCR-FC)
⬟ Condensador conmutado por tiristor - Reactor controlado por tiristor (TSC-TCR)

10

Condensador de tiristores conmutados (TSC)
Representa la configuración más sencilla de la
utilización de dispositivos electrónicos de potencia en el
control de reactiva.
Este elemento está formado por un interruptor de estado
sólido en serie con un condensador o batería de
condensadores
Estructura
Reactor controlado por tiristor
(TCR)
La principal misión de este elemento es la de conseguir
una regulación continua y rápida de la potencia
reactiva consumida por una bobina.
11
 Operación

⬟ El SVC, consta de tres regiones de

operación. Dentro de la región del
control líneal el SVC es equivalente a
una fuente de tensión V en serie con
una reactancia.

12
 Ventajas

Entre las ventajas que se tienen en el uso de los compensadores de variación estática (SVC) es posible
observar:

⬟ Aumenta la capacidad de transmisión de energía de las líneas de transmisión.

⬟  Mejora la estabilidad transitoria del sistema.
⬟  Controla el estado estacionario y las sobretensiones temporales.
⬟  Mejora el factor de potencia de carga y, por lo tanto, redujo las pérdidas de línea y mejorar la
capacidad del sistema.

13
 Aplicaciones

Dentro de las aplicaciones de los SVC, se destacan:

⬟ Control de la tensión para aumentar la calidad del suministro permitiendo, por ejemplo, mitigar la
aparición de flicker cuando existen hornos de arco.
⬟ Desde el lado del transporte de energía eléctrica se emplean para mejorar la estabilidad y la capacidad
de transporte de las líneas de transporte.
⬟ El SVC se puede poner en paralelo con un determinado consumo cuyo comportamiento varíe
rápidamente para obtener un factor de potencia cercano a la unidad en todo instante.
⬟ En el caso de consumos monofásicos variables, como es el caso de la tracción en trenes eléctricos, el
SVC se usa para equilibrar el consumo en cualquier régimen de funcionamiento.

14
 Conclusiones

⬟ Los compensadores estáticos  de VAR (SVC), con una función principal enfocada en la compensación
o regulación automática de potencia reactiva, con diferentes fines, entre los que se encuentran mejorar
el perfil de tensión para un–Sistema Eléctrico de Potencia.
⬟ Este sistema surge como una alternativa de solución  a diferentes problemas que se pueden presentar
en la operación de los sistemas eléctricos tanto a nivel industrial como de potencia.
⬟ Los SVC surgen a causa de los problemas habituales en ingeniería eléctrica resultantes de la
necesidad en introducir, bajo determinadas circunstancias, en la red elementos que controlen la
potencia reactiva.
