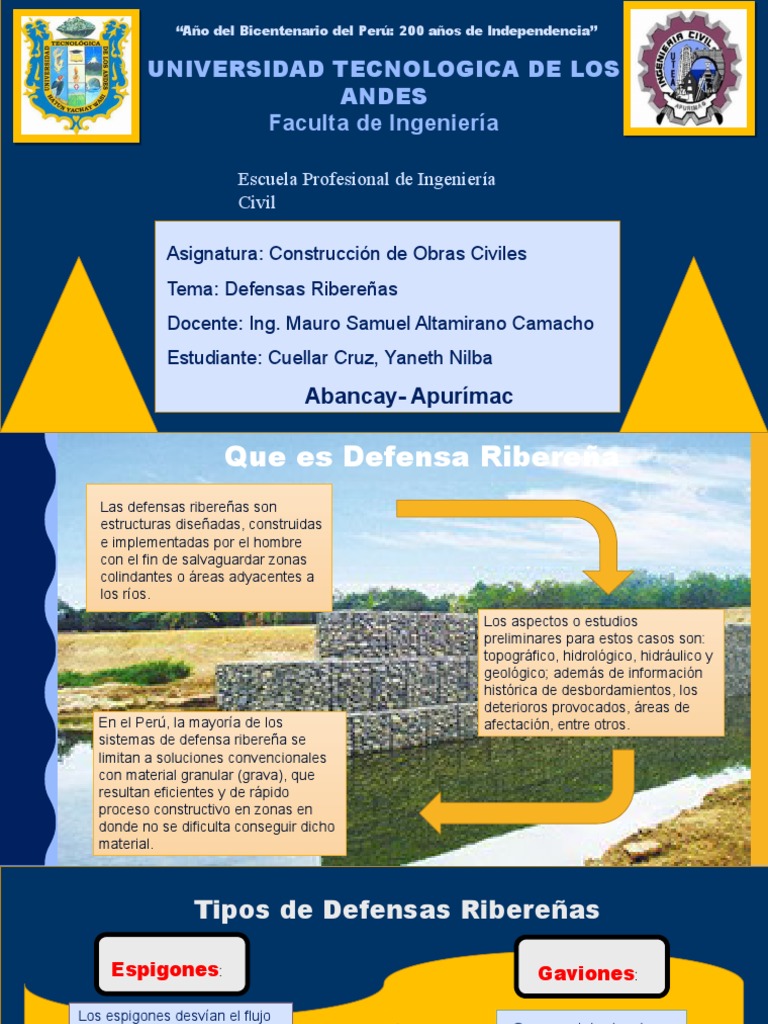

“Año del Bicentenario del Perú: 200 años de Independencia”

UNIVERSIDAD TECNOLOGICA DE LOS

ANDES
Faculta de Ingeniería

Escuela Profesional de Ingeniería

Civil

Asignatura: Construcción de Obras Civiles

Tema: Defensas Ribereñas
Docente: Ing. Mauro Samuel Altamirano Camacho
Estudiante: Cuellar Cruz, Yaneth Nilba

Abancay- Apurímac
 Que es Defensa Ribereña
Las defensas ribereñas son
estructuras diseñadas, construidas
e implementadas por el hombre
con el fin de salvaguardar zonas
colindantes o áreas adyacentes a
los ríos.
Los aspectos o estudios
preliminares para estos casos son:
topográfico, hidrológico, hidráulico y
geológico; además de información
histórica de desbordamientos, los
deterioros provocados, áreas de
En el Perú, la mayoría de los afectación, entre otros.
sistemas de defensa ribereña se
limitan a soluciones convencionales
con material granular (grava), que
resultan eficientes y de rápido
proceso constructivo en zonas en
donde no se dificulta conseguir dicho
material.
 Tipos de Defensas Ribereñas

Espigones: Gaviones:

Los espigones desvían el flujo

principal de la corriente del curso Son paralelepípedos
de agua centralizándolo, evitando rectangulares a base
que la fuerza del agua alcance de un tejido de alambre
las márgenes. de acero
 Tipos de Defensas Ribereñas

Enrocados:

Conocida como protección del

talud es un procedimiento que se
realiza para proteger los taludes
de obras de ingeniería, o taludes
naturales
GAVIONE
S
 HISTORIA

La aparición de los gaviones se

remonta al 3000 a.C. en la costa
central peruana, donde los
constructores de la civilización Caral
usaban la técnica de shicras, bolsas
hechas con fibras vegetales y llenas
de bloques de piedra, con las que
rellenaban las plataformas de los
templos, colocándolos ligeramente
separadas. De esa manera lograban
estabilidad en las estructuras.
 HISTORIA

Paralelamente en el año 700 a.C. en

Egipto, los egipcios construían
diques en las orillas de rio Nilo a
base de canastas de fibras naturales.
En el siglo XVI durante las guerras,
los ingenieros utilizaban unas cestas
de mimbre rellenas de tierra
denominadas por sus inventores
italianos “gabbioni” o “jaulas
grandes” para fortificar los
emplazamientos militares y reforzar
las orillas de los ríos.
 Tipos de Gaviones
TIPO CAJA:
Las cajas forman paralelepípedos que
típicamente se caracterizan por tener
áreas en la base de 1m2 y alturas de 0,50
a 1m. La separación interna de las cajas
en elementos se hace mediante
diafragmas espaciados cada metro, de
esta manera, se facilita el montaje,
rellenado y la flexibilidad de los
elementos.
GAVIONES DE SUELO
REFORZADO O DELTAMESH: :
Gavión de suelo reforzado o gavión
deltamesh, es un gavión tipo caja que
presenta un panel de refuerzo
fabricado con malla hexagonal de
doble torsión.Este panel está
conformado por una malla uniforme y
continua
 Tipos de Gaviones
TIPO SACO:
Las cajas forman paralelepípedos que
típicamente se caracterizan por tener
áreas en la base de 1m2 y alturas de 0,50
a 1m. La separación interna de las cajas
en elementos se hace mediante
diafragmas espaciados cada metro, de
esta manera, se facilita el montaje,
rellenado y la flexibilidad de los
elementos.
TIPO COLCHÓN:
Gavión de suelo reforzado o gavión
deltamesh, es un gavión tipo caja que
presenta un panel de refuerzo
fabricado con malla hexagonal de
doble torsión.Este panel está
conformado por una malla uniforme y
continua
Muros de ENCAHUZAMIENTOS
para defensa rivereña
 DEFINICION

Son muros de concreto que

encauzan las aguas del río, sirven
como defensa de la ribera del río y
protegen la ventana de capitación.
Son estructuras que permiten
encauzar el flujo del río entre
determinados límites con el fin de
formar las condiciones de diseño
preestablecidas (ancho, tirante,
remanso, etc.). Su dimensionamiento
está basado en controlar el posible
desborde del máximo nivel del agua
y evitar también que la socavación
afecte las estructuras de captación y
derivación
 Tipos de Gaviones
MUROS EN VOLADIZO O
MÉNSULA
Son muros de concreto armado cuyo
perfil común es el de una T o L, utilizan
parte del peso del relleno para asegurar
la estabilidad; es el tipo de muro de
mayor uso.
TIPO COLCHÓN:
Son los que están constituidos por placas
verticales que se apoyan sobre grandes
voladizos espaciados regularmente que
se denominen contrafuertes; este tipo de
muro es conveniente cuando las alturas
son mayores a 6.00 metros
aproximadamente.
Muros secos para
defensa riverñas
 DEFINICION

muros son hechos con material granular

con el fin de tener una mejor defensa
ribereña donde generalmente se utilizan
en tramos rectos de los cauces de los ríos
donde la erosión es menor por el impactó
tangencial de las aguas, se ejecutan con
material propio del río semi compactadas
en capas de 30 cm. Para un mejor
funcionamiento se recomienda reforzar la
cara expuesta a las aguas con rocas del
mismo río, de ser suficiente en caso
contrario de material de préstamo,
debidamente colocadas con una
retroexcavadora.
Muros enrocados para defensa
rivereñas
 DEFINICION

El enrocado de piedras consiste en una

mezcla bien graduada de piedras,
concreto roto u otro material colocado
para prevenir la erosión, socavación o
desprendimiento del terraplén de una
estructura.
Las rocas son puestas o colocadas por
medio de maquinaria pesada como
cargadores frontales, tractores,
retroexcavadoras, excavadoras o grúas;
con el fin de preservar los taludes al evitar
la socavación o deslice del mismo. De
esta manera este material sirve de “tope”
en el pie del talud, en lugares vulnerables
donde su uso se ubique en función a la
supervisión.
Muros MAMPOSTERIA para
defensa riverñas
 DEFINICION

La mampostería es un sistema de
construcción tradicional en la
antigüedad solía utilizarse barro,
excremento de caballo o de vaca y
paja, entre otros materiales de
construcción naturales. Otro beneficio
de este tipo de construcción es su
durabilidad y resistencia, además evita
desperdicios y logra una apariencia
pulcra.
 MAMOSTERIA SECO

En este tipo de mampostería, que

puede ser construida con piedras o
con ladrillos, no se emplea ningún
mortero. Hay que escoger los
mampuestos uno a uno para que el
conjunto tenga estabilidad. Se
emplean piedras pequeñas,
llamados ripios, para acuñar los
mampuestos y rellenar los huecos
entre estos.
Nuevas tecnologías para defensas
rivereñas
 Nuevas Tecnologías para Defensas Ribereñas
GEOCELDAS EN DEFENSAS
COLCHONES RENO-POLIMAC
RIBEREÑAS

Desde su origen a la actualidad, la La tecnología PoliMac aplicada a los

geocelda TECWEB ha evolucionado su
fabricación al punto de disponer de
corrugación y perforaciones que permiten
trabar fuertemente al concreto, así como
también se disponen de tamaños en
abertura y alturas que permiten cubrir casi
todas las necesidades en obras para
control de erosión, cierre de minas,
muros, canales, defensas ribereñas, entre
otros.
elementos del Colchón Reno® ofrece
una alta resistencia a la abrasión, con
un rendimiento 10 veces superior a
los revestimientos poliméricos
tradicionales, aumentando la vida útil
del revestimiento.
Nuevas Tecnologías para Defensas Ribereñas
COLCHÓN RENO PLUS

En aplicaciones con valores

significativos de tensión de arrastre,
el uso del Colchón Reno Plus puede
representar una reducción
considerable en el volumen de
piedras en comparación con el
enrocado. Esta reducción se traduce
en ahorros de material y transporte y
hace que la solución sea más
amigable con el medio ambiente.
Esta solución
también tiene como objetivo reducir
el tiempo de instalación debido al
uso de tensores prefabricados.
