1.

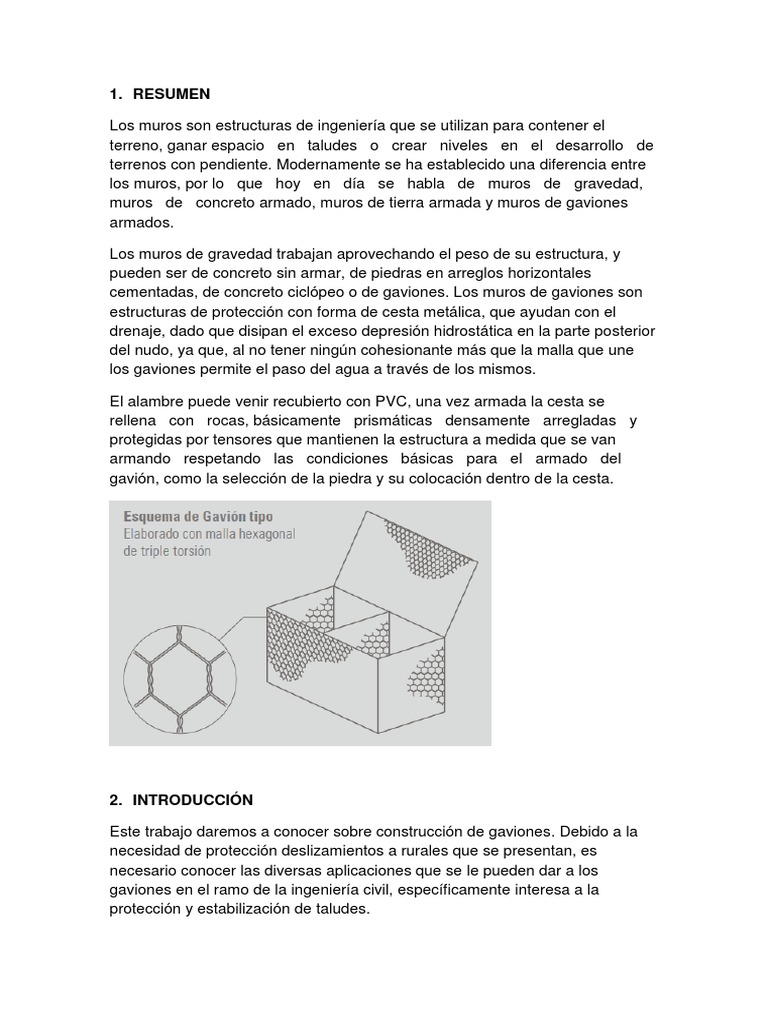

RESUMEN

Los muros son estructuras de ingeniería que se utilizan para contener el

terreno, ganar espacio en taludes o crear niveles en el desarrollo de
terrenos con pendiente. Modernamente se ha establecido una diferencia entre
los muros, por lo que hoy en día se habla de muros de gravedad,
muros de concreto armado, muros de tierra armada y muros de gaviones
armados.

Los muros de gravedad trabajan aprovechando el peso de su estructura, y

pueden ser de concreto sin armar, de piedras en arreglos horizontales
cementadas, de concreto ciclópeo o de gaviones. Los muros de gaviones son
estructuras de protección con forma de cesta metálica, que ayudan con el
drenaje, dado que disipan el exceso depresión hidrostática en la parte posterior
del nudo, ya que, al no tener ningún cohesionante más que la malla que une
los gaviones permite el paso del agua a través de los mismos.

El alambre puede venir recubierto con PVC, una vez armada la cesta se
rellena con rocas, básicamente prismáticas densamente arregladas y
protegidas por tensores que mantienen la estructura a medida que se van
armando respetando las condiciones básicas para el armado del
gavión, como la selección de la piedra y su colocación dentro de la cesta.

2. INTRODUCCIÓN

Este trabajo daremos a conocer sobre construcción de gaviones. Debido a la

necesidad de protección deslizamientos a rurales que se presentan, es
necesario conocer las diversas aplicaciones que se le pueden dar a los
gaviones en el ramo de la ingeniería civil, específicamente interesa a la
protección y estabilización de taludes.
El muro de gaviones es una estructura de gravedad y su diseño
se realiza Siguiendo las prácticas estándar de la ingeniería civil para tal fin. Se
debe tener especial cuidado en las uniones entre unidades de gaviones para
garantizar una estructura monolítica sin que existan movimientos de
unidades aisladas. Los muros en gaviones son estructuras muy
flexibles que pueden deformarse fácilmente ante la acción de cargas, sin la
necesidad que ocurra su volcamiento o deslizamiento.

La tela metálica resiste mucho la tensión, una estructura de gaviones soporta

un grado de tensión que comprometería mucho a una estructura de hormigón o
mampostería simples. El armazón de tela metálica no es un mero recipiente
para el relleno de piedras, sino un refuerzo de toda la estructura. Un gavión
bien hecho puede tolerar años de castigo.

3. OBJETIVO

 Dar a conocer este sistema de construcción así como sus

propiedades y ventajas de los gaviones.

4. MARCO TEÓRICO

4.1. Definición

Los gaviones son contenedores de piedras retenidas con malla de alambre

utilizados en ingeniería y en construcción. Forman estructuras destinadas a la
solución de problemas geotécnicos, hidráulicos y de control de erosión. El
montaje y el llenado de estos elementos pueden ser realizados manualmente o
con equipos mecánicos comunes. Los muros de gaviones están diseñados
para mantener una diferencia en los niveles de suelo en sus dos lados
constituyendo un grupo importante de elementos de soporte y protección
cuando se localiza en lechos de ríos.
Entre los usos más comunes de los gaviones de tierra armada están los muros
de contención, estabilización, recuperación de taludes, estribos de puentes y
presas rellenos para diferentes usos (estacionamientos de campos deportivos).

4.2. Tipos

Gaviones tipo caja

Es una estructura metálica, en forma de paralelepípedo, producida a partir de

un único paño de malla hexagonal de doble torsión, que forma la base, la tapa
y las paredes frontal y trasera. Debe ser llenado con material pétreo, con
diámetro medio nunca inferior a la menor dimensión de la malla hexagonal.

Gavión tipo colchón

El colchón es un tipo de red hecha de alambre, pero su altura es inferior a 0,50

m. Se utilizan para la protección y mejora de los mares, los ríos, el control de la
erosión, construcción de autopistas y vías férreas.
Los gaviones colchón se suelen llamar tipo caja a aquellos cuya altura fluctúa
entre 0.50m-1.00m y tipo colchón a aquellos cuya altura fluctúa entre 0.17m-
0.30m. interiormente los gaviones pueden estar divididos por diafragmas
formando celdas cuya longitud no debe ser mayora una vez y media el ancho
de la malla.

Gavión de tierra armada

Gavión de tierra armada, es un gavión tipo caja que presenta

un panel de refuerzo fabricado con malla hexagonal de doble torsión.Este panel
está conformado por una malla uniforme y continua, el cual se introduce en la
masa terreno garantizando un mejor desempeño en terrenos que requieren
mayor refuerzo de suelo tales como contención y estabilización de taludes; y en
rellenos para diferentes aplicaciones.
 4.3. Aplicación y usos

 Muros de contención: los muros de gaviones están diseñados para mantener

una diferencia en los niveles de suelo en sus dos lados constituyendo un grupo
importante de elementos de soporte y protección cuando se localiza en lechos
de ríos.
 Conservación del suelo: la erosión hídrica acelerada es considerada
sumamente perjudicial para los suelos, pues debido a este fenómeno, grandes
superficies de suelos fértiles se pierden; ya que el material sólido que se
desprende en las partes media y alta de la cuenca provoca el azolvamiento de
la infraestructura hidráulica, eléctrica, agrícola y de comunicaciones que existe
en la parte baja.
 Control de ríos: en ríos, el gavión acelera el estado de equilibrio del cauce.
Evita erosiones, transporte de materiales y derrumbamientos de márgenes,
además el gavión controla crecientes protegiendo valles y poblaciones contra
inundaciones.
 Decorativos: se han utilizado como un nuevo recurso. Ejemplo: en Puerto
Madero, Buenos Aires.
4.4. Importancia

Un gavión puede utilizarse de diversas maneras, bien solo o como parte de un

conjunto. Por ejemplo, se pueden levantar muros de contención para zonas en
las que hay un desnivel en el terreno. Así no hay peligro de desprendimientos y
no hace falta nivelarlo todo para que quede uniforme.

También son muy prácticos para proteger el suelo de la erosión. Con el agua y
el viento, es posible que la tierra se mueva y se pierdan importantes recursos.
Instalar gaviones reduce este problema, a la vez que permite que el agua se
filtre hacia las capas inferiores y se mantenga la capa freática.

Los cauces de los ríos también pueden delimitarse con este sistema. Además,
no hace falta drenarlo para trabajar, ya que las mallas se colocan y se van
poniendo las piedras, que por gravedad se van depositando en el fondo y se
puede crear una barrera frente a desbordamientos o crecidas, protegiendo los
márgenes de las inundaciones.

Además, pueden usarse como decoración. Se pueden crear estructuras de

adorno, escaleras o elementos ornamentales que aumenten la belleza de un
entorno. En parques y monumentos ofrecen muy buenos resultados.

5. DESARROLLO

5.1. Seguridad de trabajador

Lentes de seguridad
Casco de seguridad

Overol del trabajo

Guantes
Chaleco de seguridad

Botas de seguridad

5.2. Herramientas de trabajo

Pinzas de electricista

Cizalla N° 12

Piedra

Alambre galvanizado suave

Malla de gavión

Siembra de madera o metálica

6. EJECUCION

7. PROCEDIMIENTO

Paso 1: ABRIR EL GAVIÓN sobre una superficie plana abrir la canasta y

pisotear sobre el gavión para aplanarlo.
Paso 2: ARMADO DE CANASTAS doblar las paredes uniendo los filos y lados
hasta que la canasta quede formada. Utilizando el alambre triple galvanizado
que viene con el gavión, amarra los filos y las esquinas para mantener la
forma de la canasta. Repetir proceso en todos los gaviones.

Paso 3: JUNTAR LAS CANASTAS juntar las canastas vacías una con otra de
acuerdo con el espacio disponible.

Paso 4: COSER LAS CANASTAS ENTRE SÍ una vez que están juntas las
canastas, utilizar nuevamente el alambre triple galvanizado para coser los
lados de estas, haciendo que el alambre amarre las 2 canastas como un
espiral.
Paso 5: LLENADO CON PIEDRAS Y COLOCACIÓN DE LOS TENSORES
una vez llenado hasta la mitad del gavión, cortar pedazos de 2.5 m de
alambre que viene con cada gavión, doblarlo por la mitad y hacer un tensor
como se ve en el gráfico.

Paso 6: ALINEAR Y APLOMAR LOS GAVIONES con la ayuda de tablas o

cañas, a manera de encofrado, dar la forma más recta posible a los filos y
lados del gavión.

Paso 7: LLENAR LAS CANASTAS llenar la primera fila de gaviones por capas
y procurar que no queden espacios vacíos.

Paso 8: COLOCAR LA SEGURIDAD FILA poner la canasta vacía sobre los

gaviones llenos de forma trabada, o sea, entre los 2 gaviones de la primera
fila.
Paso 9: COSER LAS CANASTAS ENTRE SÍ de la misma forma como en el
paso 4, pero en esta ocasión se debe coser horizontalmente el gavión
superior con los inferiores, siempre con el alambre galvanizado.

Paso 10: AMARRE GAVIÓN TRIPLE TORSIÓN para amarrar las paredes
laterales de un gavión, se pueden hacer amarres simples independientes por
ser estos, más eficientes y fáciles de colocar. Para el amarre tipo “entorchado”
o espiral se debe hacer vuelta simple en la unión de nudos y vuelta doble
fuera de los nudos.

8. RELLENO DE PIEDRA

Las piedras para las cestas suelen ser específicamente piedras limpias y
duras de 3 a 8 pulgadas (7,62 a 20,32 cm). La acción entrelazaste de las
piedras mantiene la estabilidad de la estructura interna de las cestas. Las
piedras se colocan en las cestas con equipamiento en elevaciones o capas de
12 pulgadas (30,48 cm), y luego se terminan a mano para su distribución
pareja y su aspecto estético. Luego de que un tercio de la cesta se llena, se
instalan cables conectores a ambos lados para atar las paredes de la cesta y
evitar que se abulte.

9. CONCLUSIONES

En conclusión, después de haber investigado y elaborado el presente trabajo

se obtuvieron las conclusiones siguientes:

 Las obras de construcción, para protección y recuperación en fondo y

paredes de cauces y muro de contención, a base de gaviones, son
sencillas, funcionales y se integran de manera armónica con la
naturaleza.
 Los gaviones tienen entre una de sus características, la flexibilidad, lo
que significa que son capaces de absorber cualquier movimiento
mediante pequeñas deformaciones sin que la obra se fracture.
 Las construcciones de obras diseñadas con gaviones no requieren de
mano de obra especializada.
 El costo de obras diseñadas con gaviones es bajo en comparación con
obras diseñadas con otros materiales.
 Para el análisis estructural de construcciones de muros de contención
a base de gaviones se usan los mismos criterios que para muro de
gravedad construido con otros materiales.
  En el análisis estructural de construcciones de las cortinas en cauce a
base de gaviones se usan los mismos criterios que para cortinas
construida con otros materiales.
 Los requerimientos para el diseño estructural tanto para las cortinas en
cauce y muros de contención, a base de gaviones, son iguales.

10. RECOMENDACIONES

 Revisar el amarrado adecuado a las costuras de los alambres.

 Las piedras no deben tener rajaduras, fisuras ni otros defectos.
 Usar piedras de diferentes tamaños para su estabilidad y fácil drenaje.

11. BIBLIOGRAFÍA
Las paginas web consultadas para esta investigación fueron las siguientes:

•UNE 36730:2006•Tectónica, nº 27•El Croquis, nº 91

•Detail, 01/2011•Detail, 02/2011Enlaces:
•www.abianchini.es
•www.desnivel-obras.com/productos_kontenx_gaviones.htm
•www.maccaferri-arg.com. A
•www.rothfuss-es.de/index_geo_span.htm
•http://www.upm.es/observatorio/vi/index.jsp?pageac=patente.jsp&idPatente=
461•www.igreens.es/index.php/green-lab/publicaciones-paisajismo-
regenerativo/90-gaviones-una-foto-de-familia

12. ANEXO
