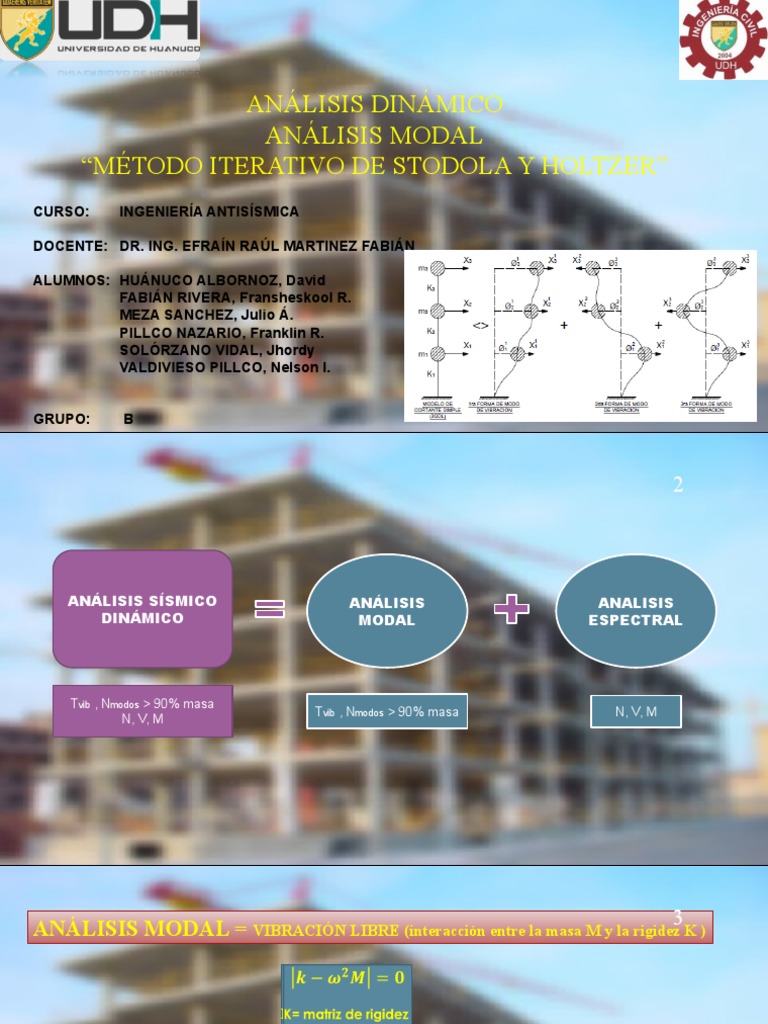

ANÁLISIS DINÁMICO

ANÁLISIS MODAL
“MÉTODO ITERATIVO DE STODOLA Y HOLTZER”
CURSO: INGENIERÍA ANTISÍSMICA

DOCENTE: DR. ING. EFRAÍN RAÚL MARTINEZ FABIÁN

ALUMNOS: HUÁNUCO ALBORNOZ, David


FABIÁN RIVERA, Fransheskool R.
MEZA SANCHEZ, Julio Á.
PILLCO NAZARIO, Franklin R.
SOLÓRZANO VIDAL, Jhordy
VALDIVIESO PILLCO, Nelson I.

GRUPO: B
2

ANÁLISIS SÍSMICO ANÁLISIS ANALISIS


DINÁMICO MODAL ESPECTRAL

Tvib , Nmodos > 90% masa


Tvib , Nmodos > 90% masa N, V, M
N, V, M
ANÁLISIS MODAL = VIBRACIÓN LIBRE (interacción entre la masa M y la rigidez3K )

K= matriz de rigidez
M= matriz de masa
= frecuencia
4
Tvibración = Tiempo necesario en realizer un ciclo de movimiento

T1 ≈ 0.1 (Npisos) seg

N° PISOS T1
≤5 ≤ 0.5 seg
6 a 10 0.6 a 1 seg
11 a 15 1.1 a 1.5 seg
≥16 ≥ 1.6 seg
MÉTODO ITERATIVO DE STODOLA VIANELLO 5
Es un proceso iterativo que nos permite determinar la primera frecuencia y
su correspondiente modo de vibración del sistema.

MODO DE VIBRACIÓN = Forma de vibración libre de la estructura.

Cálculos previos para el método de Stodola:

• Constante “K” de entrepisos:

 𝐾 = 12 𝐸 𝐼 𝑐 ; 𝐾 =∑ 𝐾
𝑐𝑜𝑙 3 𝑖 𝑐𝑜𝑙
h𝑐

• Masa de entrepisos:

  𝑊 𝑒𝑛𝑡𝑟𝑒𝑝𝑖𝑠𝑜 𝑡𝑜𝑛 − 𝑠𝑒𝑔2


𝑚= ; 𝑈𝑁𝐼𝐷𝐴𝐷𝐸𝑆 : ( )
𝑔 𝑐𝑚
6
