UNIVERSIDAD PERUANA LOS ANDES

FACULTAD DE INGENIERÍA

U.E.C. ANALISIS ESTRUCTURAL II

(EXAMEN COMPLEMENTARIO)

APELLIDOS Y NOMBRES: CICLO Y SECCIÓN:

CÓDIGO: FECHA: ESCUELA PROFESIONAL:

20 /08/2021 Ingeniería Civil
DNI:

Nota: Lee atentamente cada pregunta y responde planteando tu procedimiento y respuesta, evite borrones o enmendaduras que pueden invalidar tu
respuesta. Prohibido el uso de Celular, caso contrario se anulará su examen. (Considere las unidades en el desarrollo de los problemas)

Duración de la evaluación: 150 minutos.

BLOQQUE I:

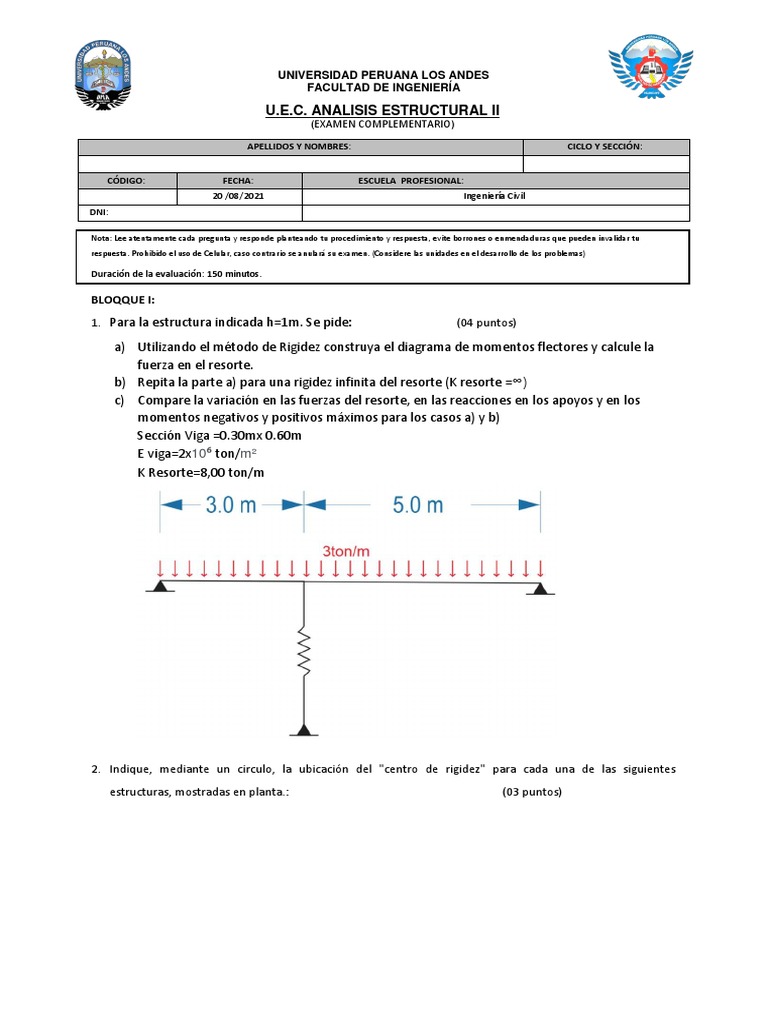

1. Para la estructura indicada h=1m. Se pide: (04 puntos)

a) Utilizando el método de Rigidez construya el diagrama de momentos flectores y calcule la

fuerza en el resorte.
b) Repita la parte a) para una rigidez infinita del resorte (K resorte =∞)
c) Compare la variación en las fuerzas del resorte, en las reacciones en los apoyos y en los
momentos negativos y positivos máximos para los casos a) y b)
Sección Viga =0.30mx 0.60m
E viga=2x10⁶ ton/m²
K Resorte=8,00 ton/m

2. Indique, mediante un circulo, la ubicación del "centro de rigidez" para cada una de las siguientes
estructuras, mostradas en planta.: (03 puntos)
 Fig. (a)

Fig. (b)

Fig. (c)

3. Determinar (en kN) el valor de la carga P que debe aplicarse en el nudo B de la armadura mostrada, si la
deflexión horizontal en B debe ser cero. Además de las fuerzas actuantes, las barras AE y ED sufren una
disminución de temperatura de 40°C. El área de todas las barras es 12 cm 2. E=100 Ga y α=12x10-5 °C-1.
 (05 puntos)

Para representar los cálculos se elaborará una tabla como la siguiente:

Barra L A N n
(unidades) (unidades) (unidades) (unidades)

4. Exprese a través del análisis de los vectores de desplazamiento su configuración deformada de las
siguientes estructuras (CONSIDERE todos los efectos). (02 puntos)

Fig. (a)

BLOQUE II: (06 puntos).

1. Las cargas vivas mínimas repartidas en auditorios y gimnasios son consideradas de acuerdo a los lugares de
asambleas.
a) Verdadero
b) Falso
c) Ambos

2. El piso de los tabiques móviles se incluirá como …………………… equivalente uniformemente repartida por
metro cuadrado.
a) Carga muerta
b) Carga viva
c) Carga horizontal
d) Carga vertical
e) Carga ambiental

3. Marque la(s) afirmación (afirmaciones) correcta(s)

 a) En edificaciones el máximo desplazamiento relativo entre pisos, causado por las fuerzas de viento, será
del 3% de la altura del piso.
b) El peso unitario de la fibra de vidrio es de 300 Kg/m3.
c) Las barandas se diseñarán para las fuerzas indicadas en las NTE E. 030.
d) Se considerará una carga vertical de 0.30 kN/m en viviendas unifamiliares.
e) Ninguna de las anteriores
f) Todas las anteriores

4. ¿Cómo se pueden solucionar los problemas de fallas de piso blando en la estructuración en elevación de
edificios?

a) Garantizando que toda la tabiquería en el primer piso esté aislada y que en los pisos superiores se
mantengan no aisladas.
b) Agregando más acero a las columnas de concreto armado.
c) Aislando toda la tabiquería de los pisos superiores cuando no se tenga continuidad en elevación y para
que no generen cambios bruscos de rigidez lateral.
d) Agregando más placas que tengan continuidad vertical desde el segundo piso hasta el último piso.
e) Garantizando la continuidad vertical de los elementos rígidos como los muros de concreto armado.
f) Sobredimensionando la cimentación.
g) Ninguna de las anteriores
h) Todas las anteriores

5. Falla(s) en elementos no estructurales y durante eventos sísmicos se puede(n) dar en:

a) Edificios con mucha rigidez en planta en las dos direcciones lo que origina que se deformen mucho
ante cargas laterales originando mayores esfuerzos en los elementos no estructurales de albañilería.
b) Tabiques construidos sin columnas de arriostres en sus extremos.
c) Tabiques de ladrillo pandereta no aislados que al interactuar con el sistema aporticado se trituran.
d) Edificios aporticados en los que al ser flexibles se desplazan ocasionando que los vidrios de las
ventanas colapsen.
e) Alféizares sin de arriostres en sus bordes laterales.
f) Edificios con problemas de torsión debido a las placas colocadas de forma asimétrica en planta.
g) Ninguna de las anteriores
h) Todas las anteriores

6. Se la considera como una de las escalas de mayor uso para medir la intensidad de un sismo.
a) Escala modificada de Mercalli.
b) Escala local de Richter.
c) Ninguna de las mencionadas.
d) Escala de momento.
e) Ninguna de las anteriores
f) Todas las anteriores

7. Marque la(s) afirmación (afirmaciones) correcta(s)

a) En la estructuración de edificios es primordial rigidizar mediante columnas peraltadas la dirección
principal, y no es necesario rigidizar la otra dirección.
b) Los edificios han mostrado tener torsión en planta cuando se han rigidizado de forma simétrica.
c) En la construcción de tabiques de albañilería no es necesario el uso de columnas de arriostre cuando
dichos tabiques no son aislados de la estructura principal.
d) Los edificios han mostrado tener mal comportamiento durante eventos sísmicos cuando solo se han
rigidizado en una sola dirección.
 e) Los edificios han mostrado tener torsión en planta cuando los elementos rígidos han sido planteados de
forma asimétrica
f) Todas las anteriores
8. Indique los que correspondan a elementos no estructurales
a) Columnas de concreto armado
b) Alféizares de albañilería
c) Muros de Drywall
d) Muros estructurales de concreto armado
e) Muros estructurales de concreto armado
f) Tabiques de albañilería aislada
g) Ninguna de las anteriores
h) Todas las anteriores

9. El espesor efectivo de un muro portante para la zona sísmica 1 debe ser mayor o igual a la altura efectiva de
pandeo sobre 20.
a. Verdadero
b. Falso
c. Ambos

10. Marque la(s) afirmación(es) que correspondan a las funciones estructurales de los diafragmas.
a. Resisten cargas de gravedad
b. Distribuyen la carga sísmica en los elementos verticales en proporción a sus rigideces.
c. Dan estabilidad a los alféizares ante las cargas perpendiculares a sus planos.
d. Evitan el vuelco de los tabiques aislados.
e. Unifican desplazamientos de los elementos verticales como columnas y muros.
f. Ninguna de las anteriores
g. Todas las anteriores

11. ¿Qué función cumplen las juntas de tecnopor usados en los extremos laterales de los alféizares?
a. Mejoran la acústica de la estructura.
b. Aíslan los alféizares de las estructuras principales para evitar las fallas de muro corto o columna corta.
c. Evitan el vuelco de los alféizares.
d. Incrementan la rigidez al sistema aporticado.
e. Evitan las fallas de piso blando.
f. Ninguna de las anteriores
g. Todas las anteriores

12. Un muro se considera arriostrado cuando:

a. Existe suficiente adherencia o anclaje entre sus elementos de arriostre.
b. Al emplearse los techos para su estabilidad lateral, se tomen precauciones para que las fuerzas
laterales que actúan en estos techos no sean transferidas al suelo.
c. Los arriostres tengan la suficiente resistencia y estabilidad que permita transmitir las fuerzas actuantes
a los elementos estructurales adyacentes.
d. El amarre o anclaje entre el muro y sus arriostres no garantice la adecuada transferencia de esfuerzos.
e. Ninguna de las anteriores
f. Todas las anteriores
13. En edificios aporticados los tabiques deben construirse después de haber vaciado el concreto; caso contrario
éstos pueden alterar el comportamiento de la estructura.
a. Verdadero
b. Falso
c. Ambos

14. Las irregularidades por esquinas entrantes en la estructuración en planta de edificios se dan cuando:
a. El edificio tiene demasiada rigidez en una esquina.
b. Edificios con asimetría en la distribución de los muros de albañilería
c. El peso de un piso es mayor que 1.5. veces el peso de un piso adyacente
d. La entrada arquitectónica se encuentra en una de las esquinas del edificio.
e. Las longitudes de las alas son mayores que 20% de la correspondiente dimensión total en planta.
f. Ninguna de las anteriores
g. Todas las anteriores

15. ¿Por qué es recomendable que el centro de masa esté lo más cercano posible al centro de rigidez?
a. Ya que el centro de rigidez controla las fallas por falta de rigidez en una dirección.
b. Ya que se incrementa la hiperestaticidad dándole a la estructura.
c. Ya que de esta forma se reducen los efectos de torsión en planta.
d. Ya que de esta forma se asegura la continuidad vertical de la estructura.
e. Ninguna de las anteriores
f. Todas las anteriores

16. En el cálculo de la rigidez de los muros, se añadirá seis veces el espesor de la sección transversal de los
muros que concurran ortogonalmente a la sección transversal del muro en análisis.
a. Verdadero
b. Falso
c. Ambos

17. Se necesita construir un PTAR (Planta de tratamiento de agua residual), selecciones el tipo d estructura y
cantidad de puntos de exploración a realizar.
a) Tipo I, 1 punto de exploración por cada 900 m2.
b) Tipo II, 1 punto de exploración por cada 500 m2.
c) Tipo III, 1 punto de exploración por cada 450 m2.
d) Tipo II, 1 punto de exploración por cada 450 m2.
e) Tipo III, 1 punto de exploración por cada 900 m2.
f) Ninguna de las anteriores
g) Todas las anteriores

18. La profundidad máxima en una perforación manual y una perforación mecánica es de:
a) Perforación mecánica: 10m, Perforación manual: 3m
b) Perforación mecánica: 5m, Perforación manual: 3m
c) Perforación mecánica: sin límite, Perforación manual: 2.5 m
d) Perforación mecánica: sin límite, Perforación manual: 10 m
e) Perforación mecánica: 10 m, Perforación manual: 10 m
f) Ninguna de las anteriores
g) Todas las anteriores
19. La norma E. 050 define como ensayos de arrancamiento a:
a) El análisis de estabilidad de un talud que incluye todas las cargas adicionales diferentes a las producidas
por los materiales que conforman el talud y que afecten el equilibrio estático y pseudo-dinámico.
b) Ensayos practicados en anclajes construidos solo para pruebas.
c) Conjunto de exploraciones e investigaciones de campo, ensayos de laboratorio y análisis de gabinete
que tienen por objeto estudiar el comportamiento de los suelos y sus respuestas ante las solicitaciones
estáticas y dinámicas de una edificación.
d) a y b
e) Ninguna de las anteriores
f) Todas las anteriores

20. El informe del EMS comprende:

a) Memoria descriptiva
b) Planos de ubicación de las obras
c) Distribución de los puntos de exploración.
d) Todas las anteriores
e) Solo a y b
f) Ninguna de las anteriores
