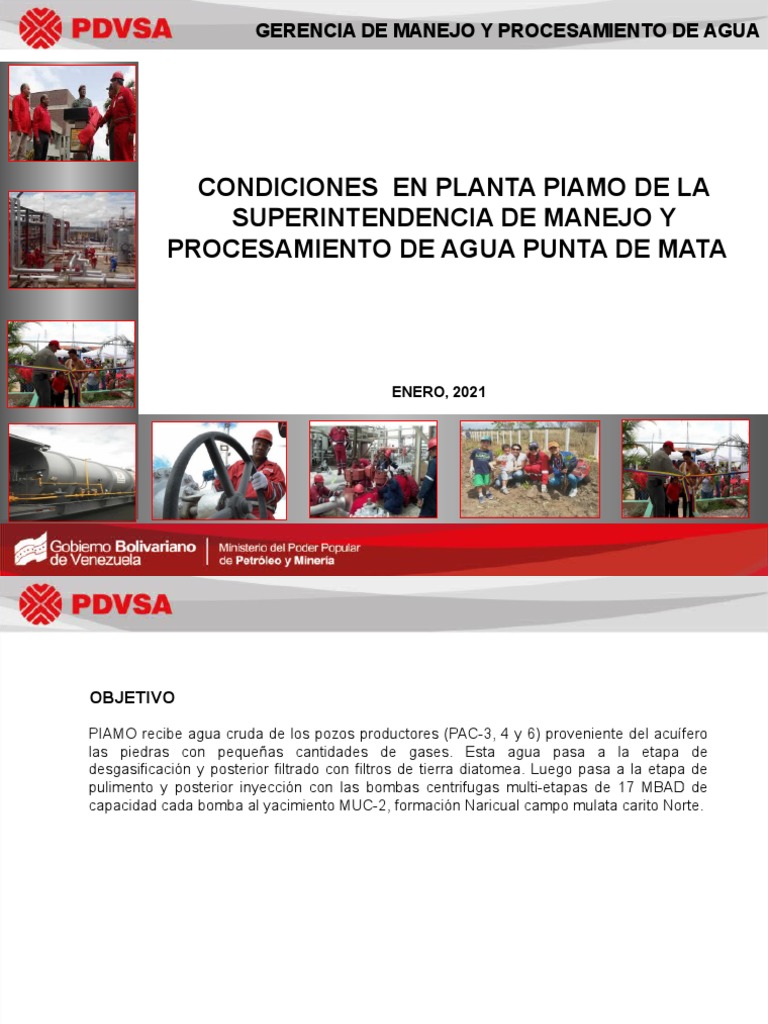

GERENCIA DE MANEJO Y PROCESAMIENTO DE AGUA

CONDICIONES EN PLANTA PIAMO DE LA

SUPERINTENDENCIA DE MANEJO Y
PROCESAMIENTO DE AGUA PUNTA DE MATA

ENERO, 2021

1 Enero
\\Matsed02\PPG_DF\5.- GESTIÓN\02 DOCUMENTOS TRANSITORIOS\2015\01 PLAN 2015\01.5 MEJOR VISION 2015\01
OBJETIVO

PIAMO recibe agua cruda de los pozos productores (PAC-3, 4 y 6) proveniente del acuífero
las piedras con pequeñas cantidades de gases. Esta agua pasa a la etapa de
desgasificación y posterior filtrado con filtros de tierra diatomea. Luego pasa a la etapa de
pulimento y posterior inyección con las bombas centrifugas multi-etapas de 17 MBAD de
capacidad cada bomba al yacimiento MUC-2, formación Naricual campo mulata carito Norte.
 Pozos Productores:
PAC 3: No tiene instalado variador de frecuencia y equipos de fondos (bomba electro sumergible,
sello y motor), con una capacidad de 25.000 BAD desde Octubre de 2005. Estado del equipo: Fuera
de servicio desde el 2009.

PAC 4: Posee un variador de frecuencia y los equipos de fondo están en buenas condiciones,
activo desde abril 1994, capacidad de la bomba 25.000 BAD. Estado del equipo: Disponible.

PAC 6: Se coloca en servicio el 07/02/2017 con un variador de frecuencia del PAC-4, a los equipos
de fondo se le realizo mantenimiento con la empresa CLADOCA en Diciembre del 2016, capacidad
de la bomba 25.000 BAD.

ANTECEDENTES DE LA AUTOMATIZACIÓN

Para los pozos productores se realizo el año 2006 pasado el estudio para la automatización de los
mismos entre el personal de AIT y Operaciones, en donde el monitoreo y el control seria desde Sala
de Control PIAMO, este proyecto fue declarado desierto.

Para el año 2016, el pliego para la contratación de los trabajos de implantación del Proyecto
Automatización de los Pozos de Aguas y Múltiple PIAMO se encuentra en al comisión de licitación
para su revisión y posterior aprobación, además esta en elaboración un nuevo proceso selectivo. Se
espera en los próximos días la comisión de el visto bueno para solicitarles la ofertas económicas a
las empresas participantes
 BALANCE DE INYECCIÓN DE AGUA
PROMEDIO 2016-A LA FECHA

POZOS INYECTORES
DE AGUA
PRODUCTOR AGUA PIAMO MUC 30A MUC-32 MRC-2

PAC-6/3 PAC-4
12.7 MBAD

PDVSA
0 BAD 1.7M BAD 3.3 MBAD 6.0 MBAD

4.7 MBAD

M
P
ACUIFERO
3800'
NS

NM

YACIMIENTO NI

MUC 2 ACE
O
ET
CR 14800’

15700’
 LOGROS Y ACTIVIDADES RESALTANTES HASTA LA FECHA

Evento:. Reemplazo de tres tramos de tubería en la línea del

Pozo MRC-2 y MUC-32
.Fecha: 25 NOV 2019

Lugar: Planta PIAMO

Descripción: Corrección reemplazo y soldadura de líneas de

descarga en el múltiple de inyección

Avance : 100 %

Monto de la Inversión: esfuerzo propio y Orix.

Manejo y Procesamiento
de Agua
 LOGROS Y ACTIVIDADES RESALTANTES HASTA LA FECHA

Evento:. Limpieza interna de los Tanque 1000 y 2000.

.Fecha: 05 DIC 2019

Lugar: Planta PIAMO

Descripción: limpieza con hidrojet y sandblasting

Avance : 100 %

Monto de la Inversión: Esfuerzo propio y Orix.

Manejo y Procesamiento
de Agua
 LOGROS Y ACTIVIDADES RESALTANTES HASTA LA FECHA

• Evento:. Corrección de fuga en la válvula de recirculación de

la Planta.
• Corrección de fuga en la bomba booster de la Planta.
• Corrección de fuga en línea 16" de entrada a los filtros
principales 16" STD.
• Apertura del Filtro Principal y limpieza de las Mallas.
• Cambio de elementos filtrantes ó cartuchos de los filtros
guardianes.
• Corrección de fallas en compresores de sistema de
instrumentación.
• Mantenimiento de áreas verdes y aplicación de pintura en
fachadas.
• Limpieza de pozo de agua de servicio de planta Piamo
.Fecha: Diciembre

Lugar: Planta PIAMO

Descripción: Corrección reemplazo y soldadura de líneas

reemplazo de válvulas, limpieza de mallas de los filtros y
Manejo y Procesamiento
limpieza de los filtros A y B de Agua
Avance : 100 %

Monto de la Inversión: Esfuerzo propio y Orix.

 DIRECCIÓN EJECUTIVA DE PRODUCCIÓN ORIENTE

Calidad en la Inyección de Agua

Planta PIAMO

Explicaciones:
Para el período Enero – Diciembre 2019 el real fué de 0,91 ppm en TSS, la calidad del agua a la salida de PIAMO en
cuanto a los sólidos suspendidos resulto afectada por la falta de unidad vehicular para realizar la toma de muestra
para los respectivos análisis físico-químicos , para el mes de Enero-Junio los valores reportados se encuentran fuera de
los límites establecidos de calidad.
ESTRATEGIAS PARA MEJORAR LA PLANTA PIAMO
 CONDICIÓN ACTUAL DE LAS UNIDADES – PLANTA PIAMO

INSTALACIÓN EQUIPO UNIDAD MATERIAL ESTRATEGIA EJECUCIÓN PUNTOS DE ATENCIÓN

•PERSONAL DE ACTIOS EN
*P4100 Y P4200 ESTAN EN PROCESO PROCESO
DE DESINCORPORACION POR
SE CONTINUA CON SUMINISTRO DE
P 4100 P 4200 PROBLEMAS EN EL BARRIL DE LOS
P4400 FUERA IMPULSORES MULTI-ETAPAS •PERSONAL DE EMPRESAESPECIFIACIONES TECNICAS A LA
EMPRESA ORIX PARA SU
DE SERVICIO ORYX REALIZARA
•P4400 PRESENTA FALLA EN EL REPARACION EN CONJUNTO REPARACION.
ARRANCADOR DE POTENCIA CON MANTENIMIENTO
OPERACIONAL

PRESENTA FUGA DE ACEITE EN LOS

MOTO SELLOS DE LA BOMBA LADO LIBRE,
PIAMO (REEMPLAZAR SELLOS)
BOMBA
SE REQUIERE REPARACION DE LA
*SE REALIZO REPARACIONES AL CAJA O CARCAZA DEL MOTOR
SISTEMA DE MULTIPLE DE CORRECCION DE FUGAS EN
DESCARGA ( CORRECCION DE LINEAS DE FLUJO Y CALIBRACION DE LAS VALVULAS
P 4300 FUGAS EN LINEAS DE FLUJO Y VALVULAS DE CONTROL , DE SEGURIDAD
DISPONIBLE VALVULAS DE CONTROL) PERSONAL ORIX Y
PERSONAL ORIX YMANTENINIMIENTO ACTIVACION DEL SISTEMA DE
MANTENINIMIENTO OPERACIONAL. VIBRACION.
OPERACIONAL.
REPARACION DEL TREN DE
FILTRACION Y VALVULAS DE
CONTROL PARA EVITAR EL
ARRASTRE DE MATERIAL
FILTRANTE HACIA LAS BOMBAS
CERTIFICADO DE CALIBRACIÓN:
 ÁREAS DE ATENCIÓN Y OPORTUNIDADES DE MEJORAS

1. SE REQUIERE REPARACION DE LA CAJA O CARCAZA DEL MOTOR PLANTA PIAMO

2. CALIBRACION DE LAS VALVULAS DE SEGURIDAD EN P 4300 P 4400 EN PLANTA PIAMO

3. ACTIVACION DEL SISTEMA DE VIBRACION.

4. REPARACION DEL TREN DE FILTRACION Y VALVULAS DE CONTROL PARA EVITAR EL ARRASTRE DE

MATERIAL FILTRANTE HACIA LAS BOMBAS DE PLANTA PIAMO
 AQUÍ EN MUC 10
