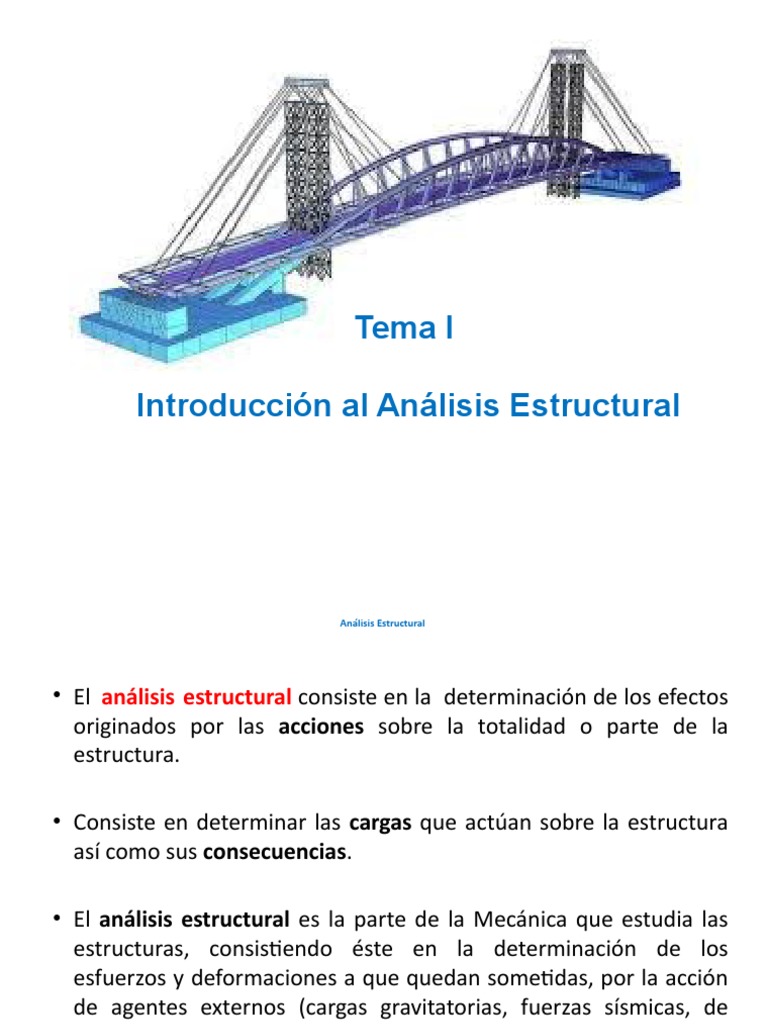

Tema I
Introducción al Análisis Estructural
Análisis Estructural
• El análisis estructural consiste en la determinación de los efectos
originados por las acciones sobre la totalidad o parte de la
estructura.
• Consiste en determinar las cargas que actúan sobre la estructura
así como sus consecuencias.
• El análisis estructural es la parte de la Mecánica que estudia las
estructuras, consistiendo éste en la determinación de los
esfuerzos y deformaciones a que quedan sometidas, por la acción
de agentes externos (cargas gravitatorias, fuerzas sísmicas, de
vientos, variaciones térmicas, etc).
Fases del Análisis Estructural
Modelo estructural
No es más que una simplificación de la estructura de tal
manera que se facilitan los cálculos sin incurrir en errores
significativos.
Estructura real
Modelo estructural
Análisis de Cargas
• Consiste en determinar todas
las posibles carga que puedan
afectar a la estructura
durante su vida útil.
• Un análisis de cargas consiste
en la determinación de la
intensidades de carga que le
corresponden a cada
elemento estructural.
• Se comienza por los elementos superficiales, que son los
encargados de recibir las cargas útiles y se continúa hasta
llegar a las fundaciones, donde podrá verificarse que la
presión efectiva sobre el terreno no supera los valores
admisibles para el suelo.
• Consiste en determinar todas las cargas que pueden incidir
sobre una estructura durante su tiempo de operación.
• El análisis de cargas puede ser de cargas gravitacionales
(muertas y vivas) o de cargas laterales (sísmicas, eólicas,
empujes de suelo, etc.)
Consecuencias de las Cargas
Las cargas producen
consecuencias internas como
externas en las estructuras, entre
las externas están las reacciones
de apoyo y entre las internas se
encuentran las fuerzas internas
que a su vez generan esfuerzos y
deformaciones.
Consecuencias de las Cargas
Reacciones de apoyo: si el soporte impide la traslación en una
dirección dada, entonces una fuerza debe desarrollarse sobre
el miembro en esa dirección. Igualmente, si se impide una
rotación debe ejercerse un momento sobre el miembro.
Fuerzas internas: son aquellas que se encargan de mantener
las partículas del elemento unidas e impiden que la
estructura colapse. Éstas son axial (N), cortante (V), momento
flector (M) y momento torsor (T).
Esfuerzos: la fuerza por unidad de área, o la intensidad de las
fuerzas distribuidas a través de una sección dada.
Deformaciones: cuando se aplica una fuerza a un cuerpo, ésta
tiende a cambiar la forma y tamaño del mismo.
Definición de Estructura
• Llamamos estructura a un conjunto de
elementos capaces de aguantar pesos y
cargas sin romperse y sin apenas
deformarse.
• Es un conjunto de elementos resistentes
convenientemente vinculados, que
interaccionan entre si con el objeto de
soportar cargas.
• La finalidad de una estructura es recibir,
resistir y transmitir las cargas a los
apoyos y de estos al terreno, sin sufrir
deformaciones inadecuadas.
Clasificación de Estructuras según su
Disponibilidad de Ecuaciones de Equilibrio
• Estructuras estáticamente determinadas
Cuando todas las fuerzas en una estructura pueden
determinarse estrictamente partir de las ecuaciones de
equilibrio.
• Estructuras estáticamente indeterminadas
Las estructuras que tienen más fuerzas desconocidas que
ecuaciones de equilibrio disponibles. Su solución no es
posible con el simple uso de las ecuaciones de equilibrio sino
que requieren de ecuaciones adicionales las cuales se
obtienen a partir de su configuración deformada.
Clasificación de las Estructuras Atendiendo a
las Fuerzas Internas Predominantes
• Vigas: elementos colocados
normalmente en posición
horizontal que soportan la carga
de la estructura y la transmiten
hacia las columnas. En ellas
predominan la fuerza cortante y el
momento flector.
• Según las condiciones de apoyo
las vigas pueden ser:
simplemente apoyadas, en
voladizo, doblemente apoyada,
continua, empotrada y articulada.
• Columna: es un elemento estructural
en el que predomina la fuerza axial de
compresión. las cargas que actúan
sobre la columna provienen de su
propio peso y del de las vigas que
descansan directamente sobre ellas,
así mismo del de las losas cuando éstas
descansan directamente sobre ellas.
• Arcos: Permite trasmitir las cargas que
soporta hacia los elementos que
sustentan la estructura. En ellos
predomina la fuerza axial de
compresión.
• Cables: normalmente
constituidos por hilos de
acero, que dan rigidez y
permiten mejorar la
resistencia de la estructura.
Soportan bien los esfuerzos
que tienden a estirarlos y
pueden ser tensados mediante
tensores o trinquetes.
• Pórticos: son uniones rígidas
de vigas y columnas en las que
se transmiten todos los
efectos de las fuerzas internas.
• Armaduras: las armaduras
estructurales formadas por
barras de ejes rectos que
se articulan en sus
extremos formando nudos
capaces de soportar cargas,
las cuales se distribuyen
entre las barras que las
componen. Resultando
dichas barras sometidas a
fuerzas axiales de tensión
o compresión.
•• Losas:
Estructuras bidimensionales que
soportan cargas perpendiculares a su plano, las
cuales se transforman en fuerza cortante y
momento flector.
Las losas pueden ser en una o dos direcciones:
– En una dirección: Es aquella que transmite
la carga hacia los lados largos, en ella se
cumple .
– En dos direcciones: Es aquella que
transmite la carga tanto en los lados cortos
como en los lados largos, en ella se cumple
Clasificación de las Estructuras de Acuerdo al
Material Predominante
• Madera
• Acero
• Hormigón:
– Simple
– Armado: In situ o Prefabricado: pretensado o postensado
• Mampostería
Puede ser:
– Simple: Sin acero o tiene menos del requerido.
– Armada: La que tiene la cantidad establecida de acero,
está a su vez puede ser vertical y horizontal.
– Confinada: En este caso el muro se encuentra entre
columnas y viga.
Clasificación de las Estructuras de Acuerdo a
sus Dimensiones
• Unidimensionales o de barra
– Predomina una dimensión sobre las otras dos.
• Vigas, Columnas, Pórticos, Cables.
• Bidimensionales o laminares
– Predomina dos dimensiones sobre la tercera.
• Las losas y los muros.
• Tridimensionales o Sólidos
– Todas las dimensiones tienen un mismo orden de
magnitud:
• Muro de una presa, muro de gaviones, zapata de
columna, etc.
Clasificación de las Estructuras de Acuerdo a su
Ubicación
• Espaciales: Cuando tanto
la estructuras como sus
cargas se encuentran
ubicadas en el espacio.
Ejemplo:
• Planas: Tanto
ellas y sus
cargas se
localizan en un
espacio
bidimensional.
Ejemplo:
Clasificación de las Estructuras de Acuerdo a su
Proceso de Construcción
• Prefabricadas: Túneles, puentes, metros, etc.
• Fabricadas in situ: Fabricadas en el lugar.
Clasificación de las Estructuras de Acuerdo a su
Disponibilidad de Ecuaciones de Equilibro
Estáticamente determinadas: Cuando todas
las fuerzas en una estructura pueden
determinar estrictamente a partir de las
ecuaciones de equilibrios.
Estáticamente indeterminadas: Son las
estructuras que tienen más fuerzas
desconocidas que ecuación de equilibrio
disponible, su solución no es posible con el
simple uso de las ecuaciones de equilibrio sino
que requiere de ecuaciones adicionales las
cuales se obtienen a partir de su configuración
deformada.
Clasificación de las Estructuras de Acuerdo a
las Fuerzas Internas Predominantes
• Viga: Están diseñadas para soportar momento flector y
fuerzas cortante.
• Columna: Están diseñadas para soportar fuerzas axiales.
• Losas: Están diseñadas para soportar fuerza cortante y
momento flector.
