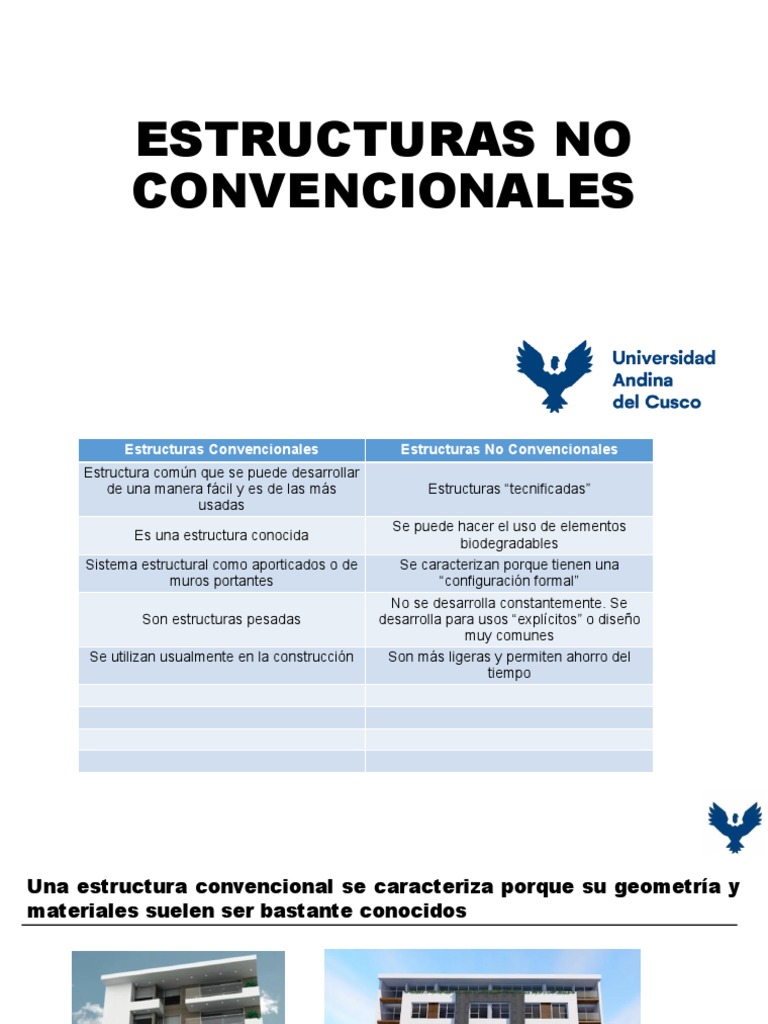

ESTRUCTURAS NO

CONVENCIONALES
 Estructuras Convencionales
Estructura común que se puede desarrollar
de una manera fácil y es de las más
usadas
Es una estructura conocida
Sistema estructural como aporticados o de
muros portantes
Son estructuras pesadas
Se utilizan usualmente en la construcción
Estructuras No Convencionales
Estructuras “tecnificadas”
Se puede hacer el uso de elementos
biodegradables
Se caracterizan porque tienen una
“configuración formal”
No se desarrolla constantemente. Se
desarrolla para usos “explícitos” o diseño
muy comunes
Son más ligeras y permiten ahorro del
tiempo
Una estructura convencional se caracteriza porque su geometría y
materiales suelen ser bastante conocidos

Por ese motivo, también su comportamiento estructural es bastante

comprendido.
En cambio, estructuras no convencionales representan un
reto en la ingeniería estructural

Estadio de Shangai (China) Estadio de Pyongyang (Corea del Norte)

En una estructura no convencional es importante definir
de forma inicial la geometría.

Dynamic Tower Hotel (Dubai)

Estadio de Shangai (China)

¿Qué es una estructura?
Estructura

La parte que es capaz de soportar el peso de la construcción (carga viva o carga muerta).

Conjunto de partes (componentes de la estructura) que soportan un todo ( la estructura misma).

Conjunto de elementos que forman un sistema para soportar cargas.

Ejemplos de estructuras: tenso estructura, estructura abovedada, estructura colgante. Edificios,

puentes, estadios, muros de contención, cajas de ascensores,

Cuerpo humano??? Si es una estructura. Soporta cargas como, su propio peso.

Puerta???? Si es una estructura. Soporta cargas como, peso propio, fuerzas de empuje,
portazos, patadas
La estructura es un sistema compuesto de un conjunto
ordenado de elementos inter-vinculados diseñados
para cumplir una determinada función

Salvar un claro: puente Contener empujes: muro de

contención
 Estructuras Convencionales Estructuras No Convencionales

Con respecto al sistema estructural

Sistema estructural común (aporticado, muros Sistema estructural no común (teso estructura,
y/o placas, mixto, albañilería) domos, estructuras especiales de acero)
Las luces entre los elementos resistentes son Las luces entre los elementos resistentes son
pequeñas grandes
Con respecto a las cargas
Soporta cargas previsibles, identificables Soporta cargas que no son identificables
“fácilmente” fácilmente
Con respecto a los materiales

Usa materiales más pesados Usa materiales ligeros

Se usan materiales convencionales: concreto Se usan materiales menos convencionales:

comunes, perfiles de acero comunes, madera, perfiles de acero no comunes, cables, tensores,
albañilería mantas tensoras, láminas, maderas encoladas,
concretos comunes (consistencia más fluida)
Las estructuras deben poder resistir y transmitir cargas
en condiciones de estabilidad y equilibrio.

Torre de Pisa (Italia) Torre Eiffel (Francia)

Las estructuras deben poder resistir y transmitir cargas
en condiciones de estabilidad y equilibrio
Estabilidad Equilibrio

Depende del centro de gravedad

Del número de puntos de apoyo de la
estructura
La estabilidad hace referencia a la capacidad
que tiene un sistema de recuperar un cierto
estado inicial al aplicarle ciertas
perturbaciones que lo sacan de él
El equilibrio puede ser inestable si al aplicar una
pequeña perturbación el sistema ya no vuelve al
estado del que ha salido.
El equilibrio puede ser estable si al aplicar una
pequeña perturbación el sistema vuelve al
estado del que ha salido.

EL EQUILIBRIO DE LAS FUERZAS INTERNAS Y EXTERNAS

CONLLEVA A LA ESTABILIDAD DE LA ESTRUCTURA
 Las estructuras pueden clasificarse de acuerdo a
ciertas características.

1. Por la disposición de sus elementos y cargas

Planas o
bidimensionales Espaciales o Estéreas
Tridimensionales

Unidimensionales
Las estructuras pueden clasificarse de acuerdo a
ciertas características.

2. Por sus condiciones de estabilidad:

Estables Inestables
Las estructuras pueden clasificarse de acuerdo a
ciertas características.

3. Por su grado de indeterminación estática:

Isostáticas:
Hiperestáticas
Numero de Incógnitas es igual
al numero de ecuaciones Hipoestáticas Numero de Incógnitas es
mayor al numero de
Numero de Incógnitas ecuaciones
es menor al numero
de ecuaciones
El grado de indeterminación estática puede ser interno o externo
Las estructuras pueden clasificarse de acuerdo a
ciertas características.

4. Por el tipo de elementos que las componen:

Esqueletal Conformada por

elementos tipo placa

Elementos tipo barra Elementos tipo lámina

Las estructuras están compuestas por elementos
estructurales básicos:
1. Elementos tipo barra: (frame) Una dimensión predomina sobre las
otras dos

Vigas

Columnas
Cables
Arcos
Las estructuras están compuestas por elementos
estructurales básicos:

2. Elementos tipo lámina: (Shell) Dos dimensiones predominan sobre la

tercera

Domos

Losas
Las estructuras están compuestas por elementos
estructurales básicos:

3. Elementos tipo bloque: (body) Sus tres dimensiones son similares.

Muros
Presas
 MODELAJE
ESTRUCTURAL
ESTRUCTURA REAL ES MUY
COMPLEJA

UNA ANÁLISIS EXACTO ES

CASI IMPOSIBLE

IDEALIZACIONES Y
SIMPLIFICACIONES
 Representación
Idealizada y
Estructura Real
simplificada

Abstrae las características mas importantes

 Representación
Idealizada y
Estructura Real
simplificada

Abstrae las características mas importantes

MODELOS SIMPLES MODELOS SOFISTICADOS
La exactitud de un modelo dependerá de:

• Las herramientas que se tengan a disposición

• La importancia de la estructura
• La experiencia del proyectista
• El factor económico
• El factor tiempo
 En el caso de estructuras esqueletales se pueden
idealizar las siguientes características:

1. El comportamiento del material de la estructura

2. La geometría de la estructura
3. Las condiciones de Apoyo de la Estructura
4. Las condiciones de Carga de la Estructura
1. Idealización del comportamiento del
material de la Estructura
Hipótesis Fundamental: el Material de la
Estructura se comporta linealmente

Material Isotrópico y Homogéneo

= E
Comportamiento del C° no confinado
Material adecuadamente rígido (Hognestad)

Isotrópico: tiene sus propiedades mecánicas similar

en todas las direcciones (Ejem. f’c, ductilidad).

Homogéneo: tiene sus propiedades físicas similar en

todas las direcciones (Ejem. Dureza, densidad).
Comportamiento del Acero de Refuerzo
2. Idealización de la Geometría
de la Estructura
20 t
3. Idealización de las condiciones
de Apoyo
 Apoyo tipo rodillo

Ry
02 gdl libres
01 gdl restringidos

Permite ligeras rotaciones y desplazamientos paralelos a la

superficie de apoyo
2. El Apoyo Articulado (Cuchilla) no permite
desplazamientos, solo rotación

Rx

Ry
01 gdl libres
02 gdl restringidos o 02 reacciones
• Apoyo Empotrado
Rzz=Mz
Rx

Ry
00 gdl libres
03 gdl restringidos o 03 reacciones

Impide movimiento horizontal, vertical, y rotacional

4. Las cargas que actúan sobre una estructura
pueden ser de varios tipos

Cargas Estáticas Cargas Móviles Cargas Dinámicas

Su magnitud y posición
Su magnitud es constante Su magnitud y su
constantes Su posición es variable posición son variables
Ejm: peso propio, tabiquería Ejm: vehículos Ejm: sismos, viento
Los tipos de carga pueden idealizarse en función
de su magnitud y aplicación.

Carga Uniformemente Distribuida por

unidad de longitud

Cargas Puntuales
Los tipos de carga pueden idealizarse en función
de su magnitud y aplicación.

Carga Uniformemente Distribuida por

unidad de área
Los tipos de carga pueden idealizarse en función
de su magnitud y aplicación.

Barlovento Sotavennto
Los tipos de carga pueden idealizarse en función
de su magnitud y aplicación.

Carga Interior del viento

Los tipos de carga pueden idealizarse en función
de su magnitud y aplicación.

Cargas de empuje hidrostático

Las cargas estáticas, a su vez pueden ser de varios
tipos:

Cargas de Gravedad:

Cargas Muertas o permanentes:

Peso propio de la estructura

Peso de la Tabiquería
Peso de los acabados (pisos, revestimientos, etc.)

Cargas Vivas o sobrecargas:

Cargas propias del uso de la estructura

Las cargas estáticas, a su vez pueden ser de varios
tipos:
Cargas de Empuje:

Cargas de Empuje Hidrostático:

Cargas de Empuje de Tierras:

Las cargas estáticas, a su vez pueden ser de varios
tipos:
Cargas por deformaciones:

Cargas producidas por Asentamientos:

Cargas de Cambios de temperatura:

En algunos casos las cargas dinámicas y las cargas móviles
pueden considerarse estáticas bajo ciertas consideraciones

Cargas sísmicas Cargas de Viento

Fuerzas laterales

Fuerza cortante basal

Una estructura sometida cargas responde de 04 maneras básicas.
Dos son externas y dos son internas.

ACCION REACCION
• Reacciones en
CARGAS:
los Apoyos Respuestas
• Peso propio
• Desplazamientos Externas
en los nudos
• Tabiquería
• Sobrecargas
• Sismos
• Fuerzas internas en
• Vientos Respuestas
las barras, láminas.
• Asentamientos
• Deformaciones en Internas
• Cambios de
Temperatura las barras, láminas.
Las reacciones en los apoyos pueden ser lineales o rotacionales, y
dependen del tipo de restricción:
Estas reacciones se calculan realizando el equilibrio externo de la estructura.

Rx
Mz
Ry Ry
Rx Ry

En el plano, una estructura puede tener 03 gdl

Los desplazamientos en nudos también pueden ser lineales o rotacionales.

Se calculan haciendo uso de métodos energéticos.

Los desplazamientos en nudos también pueden ser lineales o rotacionales.

Se calculan haciendo uso de métodos energéticos.

La longitud de la crujía AB es de 5
metros

5m 4m 3m
Las deformaciones en barra dependen de las restricciones de sus nudos y
el tipo de cargas aplicadas
Ejemplo: pandeo en columnas.

Para que los nudos no pierdan conectividad

entre si, las barras deben deformarse.
 Las deformaciones en barra dependen de las restricciones de sus nudos y
el tipo de cargas aplicadas
Un desplazamiento es un cambio de posición, una deformación es un cambio en la
forma del elemento.

Respuesta en las barras Respuesta en los nudos

Las fuerzas internas en barras se pueden “observar” cuando se realiza un
corte en ellas y la porción “que queda” debe seguir en equilibrio.
Estas fuerzas internas se calculan realizando el equilibrio interno de la estructura.

Fuerzas internas axiales: tracción o compresión

Fuerzas internas cortantes
Fuerzas internas flectoras o de flexión
Fuerzas internas torsoras o de torsión
Las fuerzas internas en barras se pueden “observar” cuando se realiza un
corte en ellas y la porción “que queda” debe seguir en equilibrio.
Estas fuerzas internas se calculan realizando el equilibrio interno de la estructura.

https://www.youtube.com/watch?v=_piI8eXhpZ4

https://www.youtube.com/watch?v=fIyr05GWqf8
Las fuerzas internas en barras se pueden “observar” cuando se realiza un
corte en ellas y la porción “que queda” debe seguir en equilibrio.
COMPONENTES DE UNA
EDIFICACIÓN
 Losas
Nudos
Libres

l e m e ntos no
E
tr u ct u rales
es

Barras
Barras

Nudos Restringidos
=Apoyos
