I.

- PERFORACION

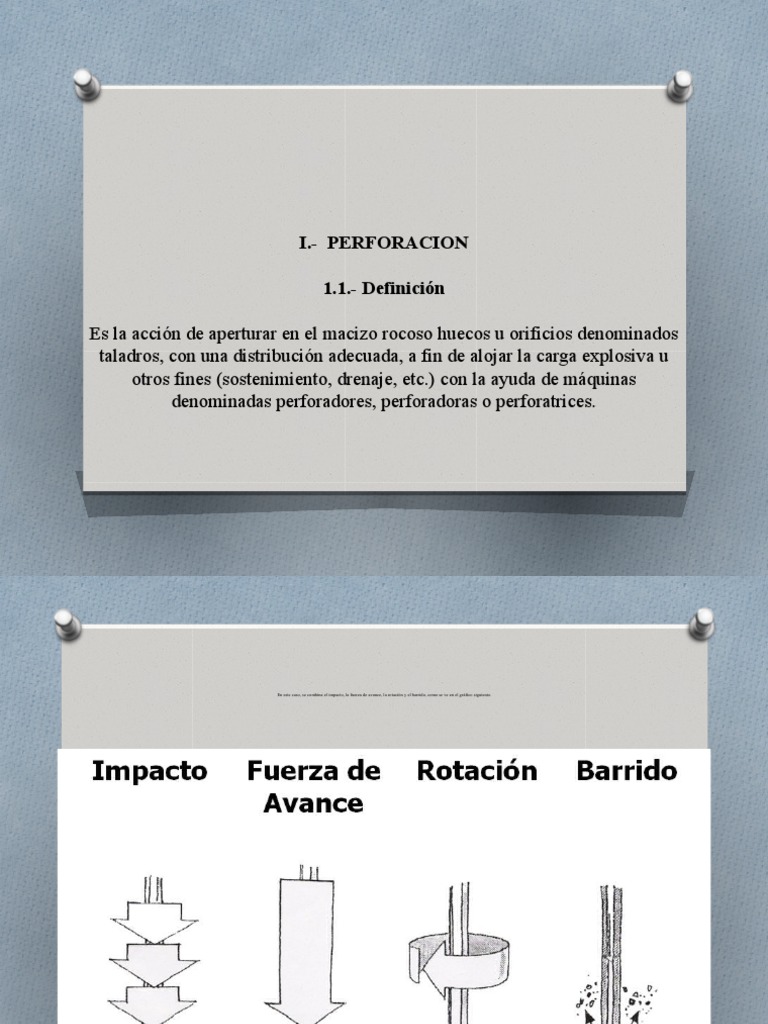

1.1.- Definición

Es la acción de aperturar en el macizo rocoso huecos u orificios denominados

taladros, con una distribución adecuada, a fin de alojar la carga explosiva u
otros fines (sostenimiento, drenaje, etc.) con la ayuda de máquinas
denominadas perforadores, perforadoras o perforatrices.






En este caso, se combina el impacto, la fuerza de avance, la rotación y el barrido, como se ve en el gráfico siguiente.




 O CLASIFICACIÓN DE LAS PERFORADORAS:

Las máquinas perforadoras pueden clasificarse en:

1.- Por la fuente de energía requerida

OIgnea o térmica, aquella que utiliza calor superior a 2,000 °C, combinado
con chorros de agua fría y rotación de la columna de perforación.
OEléctrica, que utiliza la energía eléctrica.
ODe carburación, porque utiliza combustible (generalmente gasolina
combinada con aceite).
ONeumática, porque utiliza aire comprimido.
OHidráulica, porque utiliza generalmente aceite a alta presión
OSónicos, porque utilizan vibraciones de alta frecuencia (a nivel experimental)
OIluminación, al utilizar luz concentrada (rayos laser, a nivel experimental)
ONuclear, por utilizar principios de reacción nuclear (a nivel experimental)
OOtros, como químicos (proyectiles balísticos) a nivel experimental
2.- Por el trabajo del inserto

O Fusión/rotación/enfriamiento (fundición)
O Percusión (cincelado)
O Percusión/rotación
Convencional (cincelado y corte)
Con ensanches escalonados (broca iniciadora y
escariadoras)
O Presión/rotación (peso y giro o presión de barra o columna de
perforación
O Presión/rotación/corte/desgaste de la roca (broca diamantina
de corona)
3.- Por el apoyo con que cuentan
O a.- Manuales
O Sin apoyo (pick hammer, jack hammer)
O Con apoyo o con empujador (jack leg, stoper)
O b.- De avance automático
O Sobre brazos (drifter neumática e hidráulica)
O En castillo o mástil (perforadora rotativa)
O c.- Ancladas (Pack sac, raise borer)
4.- Por la ubicación del martillo
O a.- En la máquina perforadora (jack leg, stoper, jack hammer,
raise borer)
O b.- Sobre la barra o en castillo (drifter, perforadora rotativa)
O c.- En la punta del barreno o columna (down the hole)
O
5.- Otros
O a.- Por el peso (livianas, pesadas, superpesadas)
O b.- Por el tamaño
O c.- Otros.
 O PERFORADORA NEUMÁTICA

O a.- Características
O Utiliza aire comprimido para accionar a la perforadora.
O Requiere un caudal de aire de 0.20 a más de 6 m3/min y requiere
presiones de aire de 15 a más de 90 lb/pulg2.

O b.- Tipos de perforadoras convencionales (taladros menores de 1 ½
pulgadas de diámetro)
O Pick hammer (Martillo picador, rompedor), son manuales; es decir el
operario dirige la herramienta sirviendo de freno a los movimientos de
retroceso; percutan (cuyo uso es en cincelado o desbastado) y
excepcionalmente rotan.
O
O Frecuencia de impactos 1000 a 4080 golpes/minuto
O Consumo de aire 7 a 20 litros/minuto
O Peso 3 a 6 kgs
O Jack hammer (Perforadora manual) o Sinker
(plomada), sin pistón de avance, percusivas y/o
rotativas; cuentan con una empuñadura en T para
ambas manos.
O Se utilizan mayormente en perforaciones verticales o
muy cerca a la vertical. En caso de ser sólo percusivas,
se les conoce como pavin breaker (rompe pavimentos).

O Frecuencia de impactos 1110 a 1470
golpes/minuto
O Consumo de aire 25 a 2700
litros/minuto
O Peso 15 a 42 kgs
O Jack leg (Pata plegable), que cuenta con un dispositivo de
avance plegable y acoplable (pata, barra, pie de avance,
empujador, etc.).
  Son roto - percusivas. Se usan para perforaciones
horizontales o cercanas a la vertical.

O Stoper (Tapón), que cuenta con una barra neumática

acoplada fijamente y en un mismos eje axial,
constituyendo un conjunto.
O Son roto - percusivas. Se usa para perforaciones verticales
o muy cercanas a la vertical.
 DESCRIPCIÓN DE UNA JACK LEG
1.- Perforadora
Todas las marcas y sus modelos cuentan con barrido por agua y excepcionalmente por aire comprimido.

ESPECIFICACIONES TECNICAS SECO MAGNUM Atlas TOYO

250 260 Copco Leg Drill
BBC24W TY 24LD

Peso neto de perforadora; lbs 80 80 58 72

Peso perforadora y pie de avance; lbs 90.50 102.00 87.98 100.00

Impactos por minuto 1,800 2,200 2,050 2.200

Consumo de aire; pie³/min 90 – 180 130 - 238 77 - 138 183 – 233

Presión de aire; lb/pulg² 80 80 85 75

Consumo de agua; lts/min
Diámetro de pistón; pulg 2¾ 3 2¾ 3
Longitud de carrera de pistón; pulg 2 3/8 2 5/8 2 1/8 2½
Longitud retraída de barra de avance; pulg 50.00 51.50 50.00 49.00

Longitud extendida de barra de avance; pulg 87.00 87.50 87.00 85.00

Costo de adquisición; $ 4,500 4,200 7,500 4,118

Vida útil; pies perforados 175,000 175,000 190,000 150,000
O 2.- Pistón, barra, pie de avance, empujador, pata neumática

O Es un dispositivo acoplable o fijo cuyas funciones son soportar
a la perforadora y mantener al barreno en contacto firme con la roca,
además de frenar los movimientos de retroceso de la herramienta que
se producen cuando el pistón se acelera y se retarda dentro del
cilindro.
O En la jack leg, consiste en un tubo o cilindro con un pistón o émbolo
dentro; exteriormente en el extremo inferior cuenta con uñas y punta
con el objeto de que se asiente en el piso, y en el extremo superior con
un sistema de empalme a la perforadora. Cuenta con azas.

Características:
O - Longitud total 54 a 71 pulgadas
O - Longitud de avance 35 a 52 pulgadas
O - Diámetro del pistón 2 ¾ a 2 5/8 pulgadas
O - Peso 33 a 50 libras
O - Material Aluminio
Funcionamiento:
O El aire comprimido ingresa
por los agujeros especiales en
la perforadora o por la
manguera de aire (racor o
enchufe), pasa por la válvula
de regulación y el cuello del
émbolo hacia el anillo de
soporte, empujándolo hacia
arriba o hacia adelante.
O La presión de aire se controla
por medio de la empuñadura.
O Mediante la válvula se purga
de aire se elimina
rápidamente la presión del
avance y se ajusta la posición
en altura durante la
perforación.
O3.- Accesorios

O Lubricadora o aceitera
O Es un depósito pequeño de aceite que se intercala en la manguera de aire comprimido, para
enviar el aceite a la corriente de aire por medio de una válvula, que una vez lleno de aceite,
asegura una lubricación constante del equipo.
OExisten modelos automáticos, o sea que cortan el paso del aire cuando se termina su contenido.
OEl consumo medio es de 1/5 de litro de aceite por cada hora de trabajo.
OEl aceite a utilizarse debe ser emulsificante, o sea debe mezclarse con el agua formando una
emulsión resistente al lavado por el agua y/o aire comprimido, resistente a los ácidos y óxidos,
así como de una elevada viscosidad.
O El aceite sólo pasará cuando existe presión del aire en la tubería o manguera.

O Los lubricantes aconsejables son:

OAlmo 527 Mobil y Shell Tonna Oil 27R para temperaturas mayores de 25°
OTorcula 100 Shell y Castrol Magma SPX para temperaturas menores de 25°
O
O Acoplamiento de garras
O Son conexiones seguras y rápidas para las mangueras de aire a la perforadora.
O Requiere de abrazaderas y empaquetaduras (sellos) de jebe.
O
O Mangueras de jebe, malla metálica y tela
O De 3 a 7 capas, resistentes a la abrasión y corte.
