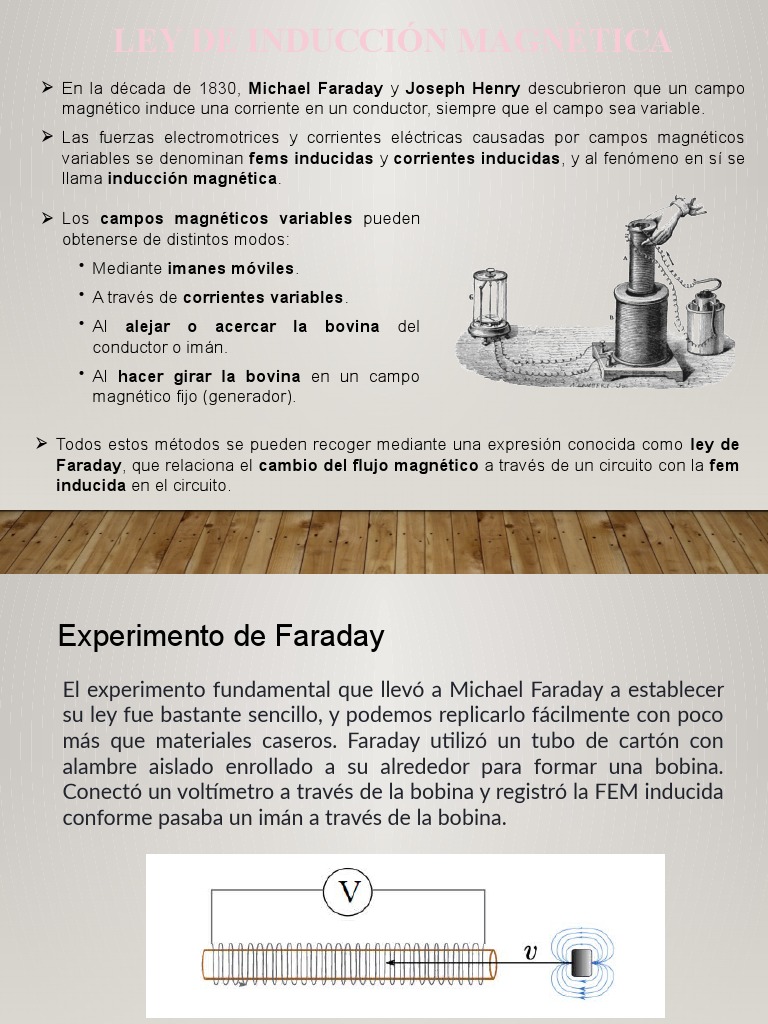

LEY DE INDUCCIÓN MAGNÉTICA

 En la década de 1830, Michael Faraday y Joseph Henry descubrieron que un campo

magnético induce una corriente en un conductor, siempre que el campo sea variable.
 Las fuerzas electromotrices y corrientes eléctricas causadas por campos magnéticos
variables se denominan fems inducidas y corrientes inducidas, y al fenómeno en sí se
llama inducción magnética.

 Los campos magnéticos variables pueden

obtenerse de distintos modos:
• Mediante imanes móviles.
• A través de corrientes variables.
• Al alejar o acercar la bovina del
conductor o imán.
• Al hacer girar la bovina en un campo
magnético fijo (generador).

 Todos estos métodos se pueden recoger mediante una expresión conocida como ley de
Faraday, que relaciona el cambio del flujo magnético a través de un circuito con la fem
inducida en el circuito.
Experimento de Faraday
El experimento fundamental que llevó a Michael Faraday a establecer
su ley fue bastante sencillo, y podemos replicarlo fácilmente con poco
más que materiales caseros. Faraday utilizó un tubo de cartón con
alambre aislado enrollado a su alrededor para formar una bobina.
Conectó un voltímetro a través de la bobina y registró la FEM inducida
conforme pasaba un imán a través de la bobina.

Imagen: Un imán pasa atreves de una bobina

Las observaciones fueron las siguientes:
1.El imán en reposo dentro o cerca de la bobina: no se observó voltaje.

2.El imán entrando en la bobina: se registró algo de voltaje, que alcanzó

su magnitud más alta cuando el imán se estaba acercando al centro
de la bobina.

3.El imán pasando por el centro de la bobina: se registró un cambio

súbito de signo en el voltaje.

4.El imán saliendo de la bobina: se registró un voltaje opuesto en la

dirección inversa a la del imán moviéndose hacia la bobina.
Ley de Faraday Lenz
Si el imán se aleja de la espira, el
r flujo de B en la espira es cada vez
menor, la corriente I
inducida
v elocidad
B producirá un campo que tiene el
mismo sentido que el que
genera la
fem.
S N Como el imán se aleja de la espira, el flujo
de B es cada vez menor en la espira. La
corriente I inducida por la ley de Ohm
r I I 

Binducido R
producirá un campo magnético inducido
que tiene el miso sentido que B en el
interior de la espira.

En los dos casos vistos, el flujo varía al variar la intensidad del campo B que atraviesa la
espira produciendo una corrientes inducidas en sentidos opuestos.
Ley de Faraday Lenz
El flujo puede variar aunque el campo B sea constante, como es el caso en que la
superficie por donde se produce el flujo varíe con el tiempo.
r
Por ejemplo, si tenemos el circuito de la figura con un lad o móvil y un campo

B=cte.
Al aumentar el área el flujo aumenta. B v
Por tanto, la corriente
producirá un inducida campo I
inducido que magnético
opondrá a ese
se
aumento de flujo.
r r
Binducido B v
d
   dt I

Por tanto, si se produce una variación del flujo del campo magnético se induce una
fuerza electromotriz en el circuito ε. Esta f.e.m. inducida, ε, produce una corriente en el
circuito que da lugar aun campo Bind inducido que se opone al cambio del flujo.
Ley de Faraday Lenz
El flujo puede variar aunque el campo B sea constante, como es el caso en que la
superficie por donde se produce el flujo varíe con el tiempo.
r
Por ejemplo, si tenemos el circuito de la figura con un lad o móvil y un campo

B=cte.
Al aumentar el área el flujo aumenta. B v
Por tanto, la corriente
producirá un inducida campo I
inducido que magnético
opondrá a ese
se
aumento de flujo.
r r
Binducido B v
d
   dt I

Por tanto, si se produce una variación del flujo del campo magnético se induce una
fuerza electromotriz en el circuito ε. Esta f.e.m. inducida, ε, produce una corriente en el
circuito que da lugar aun campo Bind inducido que se opone al cambio del flujo.
 LEY DE FARADAY LENZ: FEM DEBIDA
AL MOVIMIENTO
B  Bk B
A ++
  Analicemos el caso del
circuito anterior en el que la
v
Y   E  
r barra está en movimiento.
 + +
l F
  v  vi
   I

E E Los e- libres de la barra experimentan un fuerza de Lorentz:
r
B
  j
F
B   FB  qv  B  evBj
X
Esta fuerza FB produce que los e- libres se desplacen al extremo inferior de la barra. El extremo superior
tendrá exceso de carga positiva, apareciendo un acampo eléctrico E que origina una fuerza FE que
contrarresta la fuerza FB debida al campo B
FE  qE  eEj
En el equilibrio, al ser FE = FB no hay ninguna fuerza neta actuando sobre los e- libres a lo largo de la barra.
El campo eléctrico E inducido se mantiene constante entre los extremos de la barra. Como hay un campo E,
habrá una diferencia de potencial entre los dada por:
FB  F E  evB  eE
  V  VA VB  vBl
V A VB  El 
LEY FARADAY: APLICACIONES
Interruptor por fallas a tierra
• La corriente (220V, 50Hz) de la red
– Corrientes (alternas) opuestas en 1 y 2
• 1 Hasta el electrodoméstico (del enchufe en la pared)
• 2 Volviendo del electrodoméstico
– Flujo magnético (B) en la bobina detectora = 0
• Si pasa algo con el electrodoméstico
– Cambia la corriente I2
– Varía B en el anillo
Corriente corta-
– Causa (según Faraday,) una  en
la bobina detectora de la red circuitos
• Detecta anormalidad
– Corta el circuito
– Protege al usuario Bobina
Detectora

anillo de
hierro
 LEY FARADAY:
Bobina de toma (guitarra eléctrica)
APLICACIONES
• Cuerda de guitarra eléctrica
– Fabricada de un metal magnetizable
– El imán permanente magnetiza una porción de la cuerda
• Al vibrar la cuerda con cierta frecuencia
– Flujo magnético (B) variable debido al segmento magnetizado
– (Faraday) : fuerza electromotriz () en la bobina de toma
• La  alimenta a un amplificador
