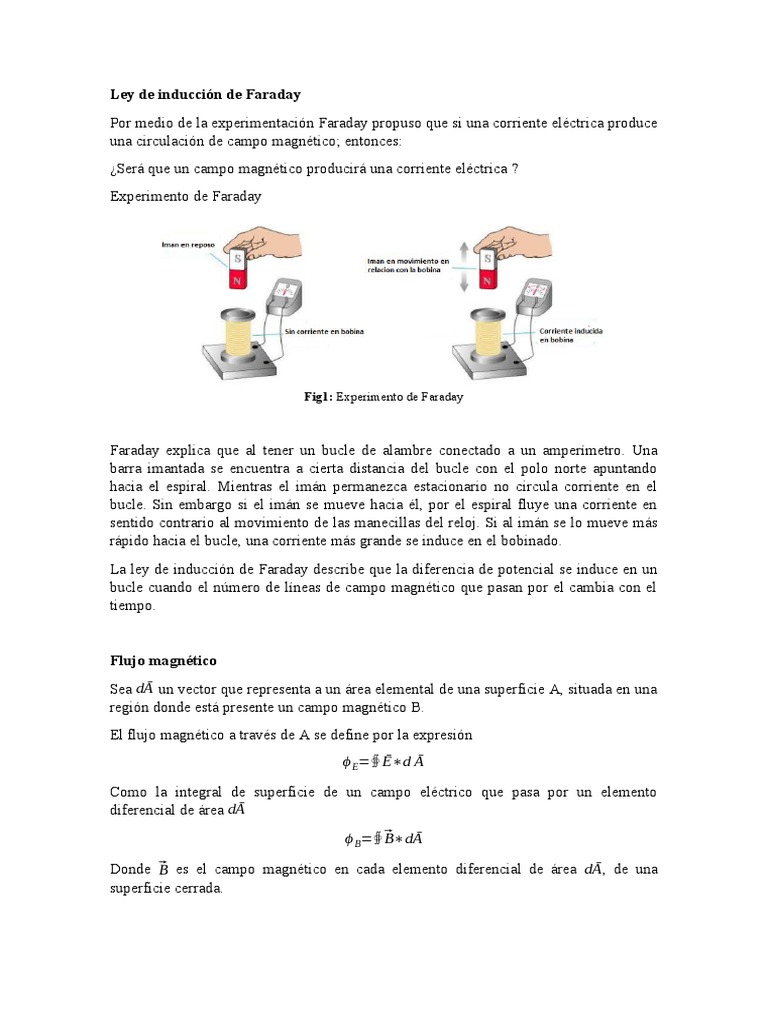

Ley de inducción de Faraday
Por medio de la experimentación Faraday propuso que si una corriente eléctrica produce
una circulación de campo magnético; entonces:
¿Será que un campo magnético producirá una corriente eléctrica ?
Experimento de Faraday
Fig1: Experimento de Faraday
Faraday explica que al tener un bucle de alambre conectado a un amperímetro. Una
barra imantada se encuentra a cierta distancia del bucle con el polo norte apuntando
hacia el espiral. Mientras el imán permanezca estacionario no circula corriente en el
bucle. Sin embargo si el imán se mueve hacia él, por el espiral fluye una corriente en
sentido contrario al movimiento de las manecillas del reloj. Si al imán se lo mueve más
rápido hacia el bucle, una corriente más grande se induce en el bobinado.
La ley de inducción de Faraday describe que la diferencia de potencial se induce en un
bucle cuando el número de líneas de campo magnético que pasan por el cambia con el
tiempo.
Flujo magnético
Sea dĀ un vector que representa a un área elemental de una superficie A, situada en una
región donde está presente un campo magnético B.
El flujo magnético a través de A se define por la expresión
ϕ E=∯ Ē∗d Ā
Como la integral de superficie de un campo eléctrico que pasa por un elemento
diferencial de área dĀ
ϕ B=∯ ⃗
B∗dĀ
Donde ⃗ B es el campo magnético en cada elemento diferencial de área dĀ , de una
superficie cerrada.
Fig2: análisis dimensional de ley de Faraday
El flujo magnético es una cantidad escalar. En un campo magnético uniforme el flujo
magnético puede ser expresado como:
ϕ B=BA∗cos θ
Donde B es la magnitud del campo magnético constante, A es el área del bucle y θ es el
ángulo entre el vector normal a la superficie del plano del bucle y las líneas de campo
magnético.
Si el campo magnético es perpendicular al plano el bucle θ=0 º y ϕ B=BA .
Si el campo magnético es paralelo al plano del bucle, θ=90 º y ϕ B=0 .
La unidad de flujo magnético es ϕ B=[ B ][ A ] =T m 2. Se representa con un nombre
especial, weber (Wb):
Campos Magnéticos variables
Los campos magnéticos variables pueden obtenerse de distintos modos:
Mediante imanes móviles
A través de corrientes variables.
Al alejar o acercar la bobina del conductor o imán.
Al hacer girar la bobina en un campo magnético fijo. (generador).
Todos estos métodos se pueden recoger mediante una expresión conocida como ley de
Faraday, que reacciona el flujo magnético a través de un circuito con la FEM inducida
en el circuito.
Ley de Faraday y FEM inducida
La ley de Faraday dice que la Fem ε inducida en un circuito es igual a la rapidez del
cambio del flujo a través del circuito excepto por un signo negativo.
Si el ritmo de cambio de flujo se expresa en weber/ segundo, la fem estará expresada en
volts.
−d ϕ B
ε=
dt
La ecuación recibe el nombre de ley de Inducción de Faraday, el signo menos indica el
sentido de la fem Inducida. También si existe algún cambio del entorno magnético en
que se encuentra una bobina de cable, originara un voltaje (una fem inducida en la
bobina).
Cuando se trata de una bobina que tiene N numero de vueltas o espiras, la expresión
matemática para calcular la fem inducida será:
Δϕ −ϕ f −ϕ i
ε =−N ; ε=
Δt t
Donde ε fem media inducida en volts [V]
ϕ f =¿ flujo magnético final en webers [wb]
ϕ i=¿ flujo magnético inicial en webers [wb]
t=¿ tiempo en que se realiza la variación del flujo magnético medido en
segundos [seg.]
el signo negativo ( - ) de la ecuación se debe a la oposición existente entre la fem
inducida y la variación del flujo que la produce. (Ley de Lenz).
Oposición a la variación del flujo magnético
Δϕ
ε inducida =−N
Δt
Si el flujo aumenta, la fem inducida aparecerá en sentido tal que el flujo inducido deberá
restarse al flujo “externo” para impedir que aumente.
Si el flujo disminuye, la fem inducida aparecerá en sentido talque el flujo inducido
deberá sumarse al flujo “externo” para impedir que disminuya.
Fig3: Flujo magnético
Referencias
Bauer, W., & Westfall, G. D. (s.f.). Ley de Faraday. En W. Bauer, & G. D. Westfall, Física
para inegniería y ciencias con física moderna (págs. 926-929). Mc Graw Hill.
Mendoza, J. (19 de junio de 2013). Slideshare. Obtenido de Ley de Faraday:
https://es.slideshare.net/JosMendoza1/ley-de-faraday-23221957?from_action=save
