PPT

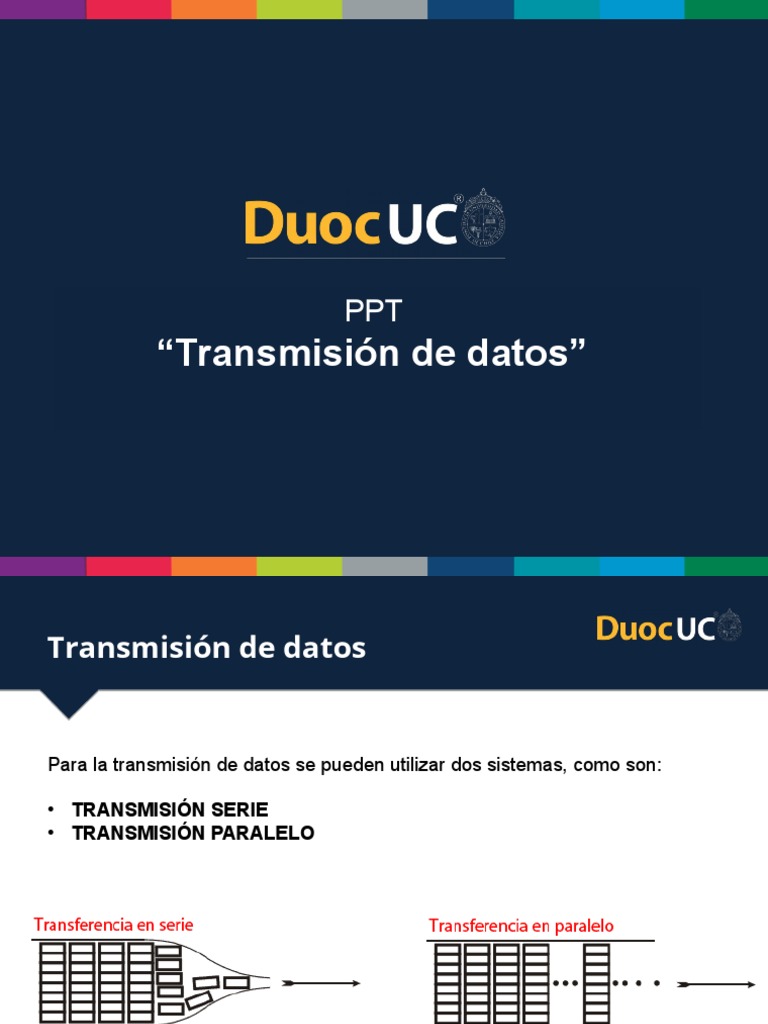

“Transmisión de datos”
Transmisión de datos

Para la transmisión de datos se pueden utilizar dos sistemas, como son:

• TRANSMISIÓN SERIE
• TRANSMISIÓN PARALELO
Transmisión de datos

TRANSMISIÓN SERIE

El tipo de transmisión serie se caracteriza por los siguientes aspectos:


• Los datos son transmitidos bit a bit, utilizando una única línea de
comunicación.
• Es la forma clásica de transmitir los datos a larga distancia.
• Se utiliza cuando el volumen de información es relativamente pequeño.

Señal binaria del


carácter ASCII “ S”
Transmisión de datos

TRANSMISIÓN SERIE

Para este tipo de transmisión se necesita un canal de comunicación para el


envío de los datos y una señal de reloj para la sincronización entre emisor y
receptor.
Transmisión de datos

TRANSMISIÓN PARALELO

El tipo de transmisión serie se caracteriza por los siguientes aspectos:


• La información se transmite carácter a carácter.
• Todos los bits del mismo carácter se envían simultáneamente.
• Necesita tantas líneas de información como bits tenga el carácter.
• Su empleo queda restringido a enlaces de corta longitud (de 15 a 20 metros
como máximo).
• Es adecuado para una comunicación local.
Transmisión de datos

TRANSMISIÓN PARALELO

Señal bit a bit


del carácter
ASCII “S"
Transmisión de datos

NORMAS FÍSICAS

Las principales normas utilizadas en las comunicaciones industriales son:

• RS-232
• RS-422
• RS-485
Transmisión de datos

Parámetros RS-232C RS-422-A RS-485


Modo de trabajo Unipolar Diferencial Diferencial
1 emisor 1 emisor 32 emisores
Número de emisores y receptores
1 receptor 32 receptores 32 receptores
Longitud máxima del cable 15 metros 1.200 metros 1.200 metros
Velocidad de transmisión máxima 20 kbps Hasta 10 mbps Hasta 10 mbps

Hasta 4 (datos y control por 2 (datos y control por


Número de líneas Hasta 25 (datos y control)
software) software)

Cable específico (hilos


Tipo de cable Par trenzado (2 pares) Par trenzado (1 par)
tantos como señales)

Punto a punto
Multipunto (punto a punto
Multipunto
Topología que admiten Punto a punto desde principal a secundarias)
Anillo
Anillo
Bus

Simplex
Simultaneidad en la transmisión Half duplex Full duplex Half duplex
Full duplex
Sin cargar +/- 5 V +/-2 V +/- 1,5 V
Tensión de salida del emisor
Cargado +/- 15 V +/- 6 V +/- 6 V
