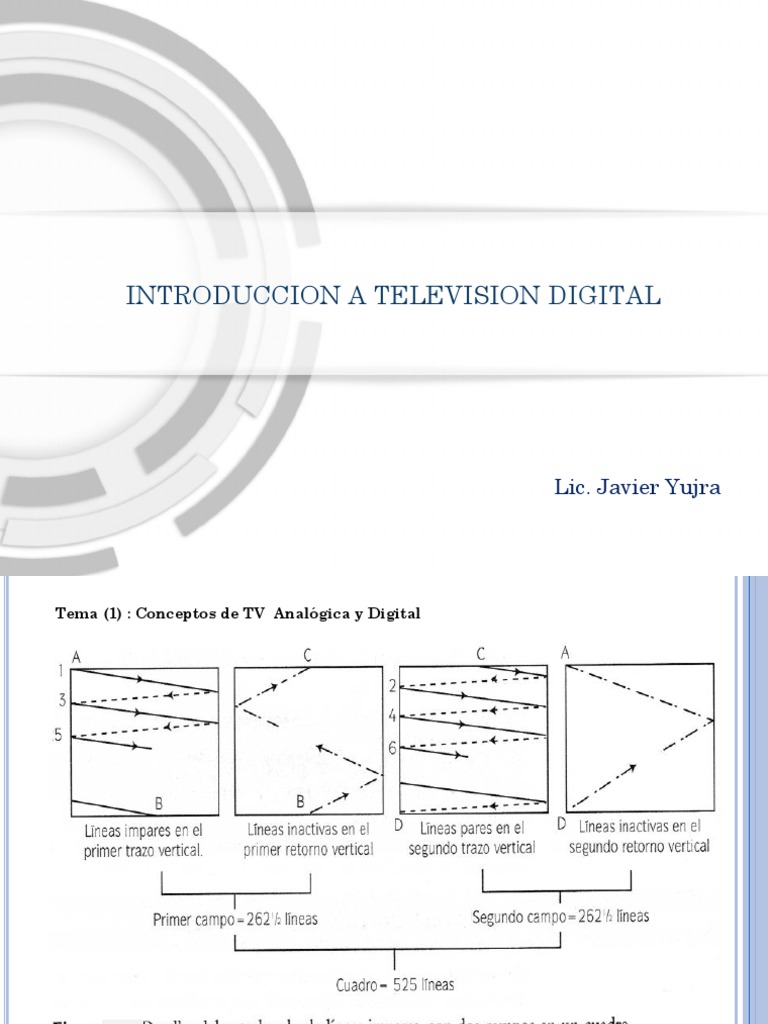

INTRODUCCION A TELEVISION DIGITAL

Lic. Javier Yujra

Tema (1) : Conceptos de TV Analógica y Digital

1.1

2
 1

Fig 1.2 Señal de imagen o video de una línea y pulsos de sincronismo

3
 4

Fig. 1. 3 Colorimetría
 5
Fig. 1.4 Valores relativos de luminancia
Fig 1.5 Circulo de color (Ángulos de fase de la señal de C, matices de los colores . 6
Saturación es la amplitud de C
Fig 1.6 Matiz y Saturación 7
 (R-Y)

Fig 1.7 Composición vectorial del amarillo

8
Norma para TV B/N:

 525 líneas horizontales ( un cuadro)

- 262.5 ( líneas /campo)

 30 cuadros por segundo y 60 campos por segundo

- fV = ( frecuencia de barrido vertical ), 60 `[Hz]

- Barrido entrelazado

 63.5 [ µ seg.] aprox, Tiempo para barrer un línea H completa

( trazo con información de una línea de la imagen y retorno
.)

 fH = Frecuencia de barrido horizontal de la diente de sierra

=1/ 63.5 = 15750 [ Hz ].

fH =525 ( líneas / cuadro )x30 ( cuadros /segundo) =15750 [Hz]

9
Fig 1. 8 Conceptos de transmisión y recepción en colores.
10
Fig. 1. 9 Señal compuesta de video y Audio
11
 12

Fig 1.10 Señal compuesta de video

 Línea: B y N

Señal compuesta de video

SCV ;(color NTSC )

13

burst Y - -Fig.
- 1.11
-
 14
Fig 1.12 Señal de Luminancia.
Fig . 1.13 mayor detalle mayor frecuencia 15
Fig. 1.14 Espectro de señal de video en B y N

16
Fig. 1.15 Espectro ( muy amplado) de señal de video con subportadora de color

17
 TV : NTSC-M

Fig. 1.16 Espectro NTSC 18

 6 Mhz

 La portadora de color no se transmite

Fig. 1.17 Espectro de NTSC ( Simplificado)

19
 Ecuación fundamental de la Luminancia.

Y=0.30 R + 0.59 G +0.11 B

Ecuaciones fundamentales de I y Q

I = 0.60 R- 0.28 G - 0.32 B

Señales de color (1-1)

Q = 0.21 R – 0.52 G + 0.31 B

La señal de video de color I tiene la función de conducir componentes de

color desde el índigo al naranja. Análogamente la señal Q conduce los
componentes de color desde el violeta al verde.

Nota: Algunos utilizan la palabra LUMA como sinónimo de Luminancia y otros

al concepto de Luminosidad.

20
 Otras Ecuaciones fundamentales

B – Y = 1.00 B- (0.30R +0.59 G +0.11 B) =-0.30R -0.59 G +0.89B

Señales Diferencia de color

R – Y = 1.00 R- (0.30R +0.59 G +0.11 B) =-0.70R -0.59 G -0.119B

(1-2)
G-Y = 1.00G – (0.30R+0.59G+0.11B) = -0.30R +0.41G -+0.11 B

CROMA = Señal de color (1-3)

C=

BURST = Referencia para la fase del color

Pr; Pb y Cr ; Cb Señales de componentes analógicos de color se obtienen de señales diferencia de color

Cr = 0,713 (R – Y) Cb = 0,564 (B - Y) 21
Teorema de muestreo

Fig. 1.18

Teorema de muestreo : Fm > 2Fb se cumple que evita el

solapamiento de los espectros
22
Teorema de muestreo

Fig. 1.19 Teorema de muestreo : Fm > 2Fb No se cumple

23
Concepto de digitalización de Y, Cb y Cr

Fig. 1.20

Frecuencias
de muestreo

24
Frecuencias
de muestreo

Si cada muestra se codifica en 10 bits (es muy utilizado) :

27 Mega muestras/ segundo x 10 bits/muestra = 270 Mega bits/segundo

25
 26
Fig. 1.21
 Estructuras de muestreo

Factores a tener en cuenta en la conversión analógica a digital de la señal

Mayor calidad de la imagen ( Necesarias más muestras por imagen, esto

significa mayor cantidad de información a transmitir )

Ahorro información:

 Tomar menos muestras de las componentes de color(capacidad limitada

del ojo para capturar colores).

 Las señales de sincronización de la señal de TV no aportan información

activa y, por lo tanto, no deben ser digitalizadas.

27
 Estructuras de muestreo

Se identifican con tres números: Ejemplo. 4: 2: 2

El primer número identifica

la frecuencia de muestreo de
la señal luminancia Y. Que El tercer número identifica la frecuencia de
siempre es 13.5 Mhz. y se muestreo de la señal diferencia de color Cr
codifica con el número 4. Y se codifica con el número 2=4/2 y la
frecuencia de muestreo es 6.75 = 13.5/2 Mhz.

El segundo número identifica la

frecuencia de muestreo de la señal
diferencia de color Cb.
Y se codifica con el número 2=4/2 y
la frecuencia de muestreo es 6.75 =
13.5/2 Mhz.

28
Ejemplo de Muestreo

Fm de luminancia Y = = 13.5 Mhz ; Fm = 6.75 Mhz de Cr y Fm= = 6.75 Mhz de Cb

29
Fm= frecuencia de muestreo
Fig. 1.22
Ejemplo de Muestreo

Fm de luminancia Y = = 13.5 Mhz ; Fm = = 13.5 Mhz de Cr y Fm= = 13.5 Mhz de Cb

30
Fm= frecuencia de muestreo Fig. 1.23
Ejemplo de Muestreo

Fm de luminancia Y = 13.5 Mhz ; Fm = 3.375 Mhz de Cr y Fm= 3.375 Mhz de Cb

Fm= frecuencia de muestreo 31

Fig. 1.24
™Sistema de muestreo 4:2:0

Durante una línea se transmiten únicamente muestras de luminancia y de la

componente R-Y.

En la línea siguiente se sustituye (la R-Y) por la componente de color B-Y.

™Sistema de muestreo 4:2:0 Se utiliza en sistemas de compresion EPG-2

32
Fm de luminancia Y = = 13.5 Mhz ; Fm = 6.75 Mhz de Cr y Fm= = 6.75 Mhz de Cb

Fm= frecuencia de muestreo 33

Fig. 1.25
 Muestreo 4:2:2

Fig. 1.26 Ejemplo: Formación de trama digital

34
 Los datos de la línea activa digital son completados con unos códigos de Inicio de Vídeo Activo (SAV) y de Final
de Vídeo Activo (EAV), para facilitar la lectura de la línea en el receptor.

35
Fig. 1.27
 Imagen activa

Fig. 1.28 Distribución espacial de un cuadro de video según se utilice barrido entrelazado o progresivo..
36
 Exploración, de izquierda a derecha y de arriba hacia abajo, numeración de filas se
inicia en [0,0]

Cuando la densidad de muestreo en sentido horizontal y vertical es el mismo es

muestreo cuadrado

Fig. 1.29 Esquema de distribución de Pixel=Pels(Picture elements) y Subpixeles en un LCD 37

 -
-
-
-
-

Nota: GOP (Group of pictures) Grupo de imágenes. 1 GOP es un conjunto de 12 o 15 imágenes.

38
Fig. 1.30 Agrupamiento de pixeles
 Formación de trama digital

™ Con la llegada de la televisión digital, se revisaron y actualizaron conceptos de la televisión

clásica.

™La exploración entrelazada, pasó de ser una necesidad técnica en el origen de la TV, a ser un
problema

™Los modernos receptores de televisión representan, imágenes de alta resolución con exploración
progresiva o secuencial (representando todas las líneas de la imagen en su orden natural, con un
solo barrido vertical por cuadro)

™En los sistemas de televisión digital se contempla el proceso de imágenes exploradas

secuencialmente.

39
. ESTRUCTURA TV DIGITAL DE ALTA DEFINICION.

™
™La televisión digital ofrece la posibilidad de transmitir imágenes en alta definición,
ampliando el número de puntos de cada línea, y con ello la resolución horizontal.

™
Se contemplan dos variantes de televisión de alta definición:

Uno en formato 4:3

™

Otro para formato panorámico, que eleva hasta 1920 x 1080 la resolución de la imagen.
™

40
Fig. 1.31 Distribución espacial de un cuadro de video con relación 16:9.
41
 Resoluciones en la señal de video
 Por lo general, la televisión digital de alta resolución utiliza :

1280x720 píxeles en modo de barrido progresivo (abreviado, “720p”) o 1920x1080 píxeles en

modo entrelazado (“1080i”).

 La televisión digital estándar tiene menos resolución:

640x480 o 720x480 píxeles con NTSC, 768x576 o 1024x576 con PAL en 4:3 y 16:9 de relación de
aspecto respectivamente,

 La capacidad de un canal de televisión digital puede subdividirse en múltiples “subcanales”.

 Los receptores de televisores pueden usar estos “subcanales “ para transmitir diversa información
de vídeo, audio u otros datos.,

42
Fig. 1.32 Algunos formatos utilizados.
43
44
Fig. 1.
Fig.
33 Distancias de observador y altura H para SDTV y HDTV 45
Calculo de velocidad binaria para estructura 4:2:2 Recomendación ITU-R.B.T. 601

Frecuencia de
muestreo total

*

*

SDI es el tren de datos serie de 270 Mbps en estudio

46
Calculo de otras velocidades binaria

Calculo de velocidad binaria para estructura 4:1:1

Para n= 8 bits/muestra

Vb = (13.5 + 3.375 + 3.375 ) x 8 bits/muestra. = 162 Mbps

Para n= 10 bits/muestra

Vb = (13.5 + 3.375 + 3.375 ) x 10 bits/muestra. = 202 . 5 Mbps

Calculo de velocidad binaria para NTSC señal de video compuesta,

Frecuencia de muestreo = 4x ( La frecuencia de Subportadora de Color) = 4x ( 3.579545) =14.31818 Mhz.

Velocidad binaria = 14.31818 Mhz x 10 bits/muestra = 143.181 Mbps.

47
Resoluciones- formatos de muestreo y velocidad de transmisión

Resolución 720 x 480 entrelazado

Muestreo 4:4:4

o Pixeles(verticales) por cada línea de escaneo horizontal = 720

o Líneas totales horizontales de escaneo = 525
o Líneas activas horizontales de escaneo =480
o Número de pixeles (luminancia) =720 x 480 = 345600 [ pixeles/imagen ]
o Numero de pixeles (crominancia) = 345600[ pixeles/ imagen ] x 3 = 1036800 [ pixeles /imagen ]
o Cantidad de pixeles en un segundo = 1036800 [ pixeles/imagen ] x 30 [imágenes/segundo ]= 31104000 [ pixeles /segundo ]
o Velocidad de transmisión (codificación 8 [bits/pixel]) = 31104000[ pixeles/ segundo ] x 8 [ bits /pixel ]= 248832000 [ bits/segundo ]
Velocidad de transmisión ( 4:4:4) = 248.832 [Mbps]

Muestreo 4:2:2

o Número de pixeles (luminancia) =720 x 480 = 345600 [ pixeles/imagen ]

o Numero de pixeles (color Cr o Cb ) = (345600 [ pixeles/ imagen ] ) / 2 = 172800 [ pixeles/ imagen ]
o Numero de pixeles (crominancia ) = (Número de pixeles luminancia ) + (Número de pixeles de Cr o Cb) x 2 =
= (345600 [pixeles/imagen ] ) + (172800 [pixeles/imagen]) x 2 = 691200 [pixeles/imagen]
o Cantidad de pixeles en un segundo = 691200 [ pixeles/imagen ] x 30 [imágenes/segundo ]= 20736000 [ pixeles /segundo ]
o Velocidad de transmisión (codificación 8 [bits/pixel]) = 20736000[ pixeles/ segundo ] x 8 [ bits /pixel ] = 165888000 [ bits/segundo ]
Velocidad de transmisión ( 4:2:2) = 165.888 [Mbps]
Muestreo 4:2:0

o Número de pixeles (monocromática) =720 x 480 = 345600 [ pixeles/imagen ]

o Numero de pixeles (color Cr o Cb ) = (345600[ pixeles/ imagen ] ) / 2 = 172800 [ pixeles/ imagen ]
o Numero de pixeles (crominancia ) = (Número de pixeles luminancia ) + (Número de pixeles de Cr o Cb) =
= (345600 [pixeles/imagen ] ) + (172800 [pixeles/imagen]) = 518400[pixeles/imagen]
o Cantidad de pixeles en un segundo = 518400 [ pixeles/imagen ] x 30 [imágenes/segundo ]= 15552000 [ pixeles /segundo ]
o Velocidad de transmisión (codificación 8 [bits/pixel]) = 15552000[ pixeles/ segundo ] x 8 [ bits /pixel ] = 124416000 [ bits/segundo ]
Velocidad de transmisión ( 4:2:0) = 124.416 [Mbps]
Resolución 1280 x 720 entrelazado

Muestreo 4:4:4

o Pixeles(verticales) por cada línea de escaneo horizontal = 1280

o Líneas totales horizontales de escaneo =750
o Líneas activas horizontales de escaneo = 720
o Número de pixeles (luminancia) =720 x 1280 = 921600 [ pixeles/imagen ]
o Numero de pixeles (crominancia) = 921600 pixeles/ imagen ] x 3 = 2764800 [ pixeles /imagen ]
o Cantidad de pixeles en un segundo =2764800 [ pixeles/imagen ] x 30 [imágenes/segundo ]= 82944000 [ pixeles /segundo ]
o Velocidad de transmisión (codificación 8 [bits/pixel]) = 82944000[ pixeles/ segundo ] x 8 [ bits /pixel ]= 663552000 [ bits/segundo ]
Velocidad de transmisión ( 4:4:4) = 663.552 [Mbps]

Muestreo 4:2:2

Velocidad de transmisión ( 4:2:2) = 442.368 [Mbps]

Muestreo 4:2:0

Velocidad de transmisión ( 4:2:0) = 331.776 [Mbps]

Resolución 1920 x 1080 entrelazado FULL HD

Muestreo 4:4:4

o Pixeles(verticales) por cada línea de escaneo horizontal = 1920

o Líneas totales horizontales de escaneo = 1125
o Líneas activas horizontales de escaneo =1080
o Número de pixeles (luminancia) = 1920 x 1080 =2073600 [ pixeles/imagen ]
o Numero de pixeles (crominancia) = 2073600 [ pixeles/ imagen ] x 3 =6220800 [ pixeles /imagen ]
o Cantidad de pixeles en un segundo = 6220800 [ pixeles/imagen ] x 30 [imágenes/segundo ]= 186624000 [ pixeles /segundo ]
o Velocidad de transmisión (codificación 8 [bits/pixel]) = 186624000 [ pixeles/ segundo ] x 8 [ bits /pixel ] = 1492992000 [ bits/segundo ]
Velocidad de transmisión ( 4:4:4) = 1.5 [Gbps]

Muestreo 4:2:2

Velocidad de transmisión ( 4:2:2) = 1 [Gbps]

Muestreo 4:2:0

Velocidad de transmisión ( 4:2:0) = 750 [Mbps]

El concepto de compresión

 La compresión de video permite reducir datos redundantes. Esto implica una

disminución de la velocidad binaria del flujo de datos.

La redundancia puede ser de tipo; Espacial, Temporal, Psicovisual, de Codificación.

La compresión se puede realizar a nivel de pixel, bloques de pixeles, etc.

Estándares de compresión

MPG-1

MPG-2

MPG-4

52
 Serial digital Interface
Señal compuesta de video

Fig. 1.34 Decoder

esquema 53
Fig. 1.35 Decoder de componentes analógicos a SDI (4:2:2 )

54
Fig. 1.36 Encoder esquema

55
Fig. 1.37 Encoder SDI a componentes analógicos

56
Fig. 38 Encoder SDI a componentes analógicos

57
