SIEMENS

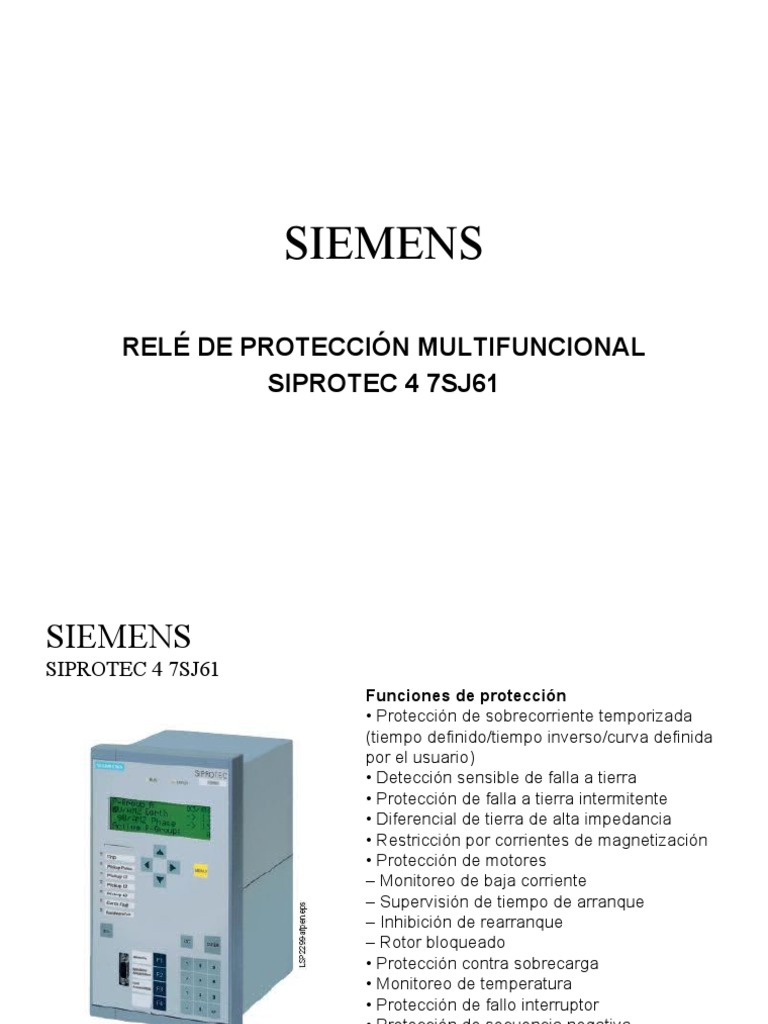

RELÉ DE PROTECCIÓN MULTIFUNCIONAL

SIPROTEC 4 7SJ61
SIEMENS
SIPROTEC 4 7SJ61
Funciones de protección
• Protección de sobrecorriente temporizada
(tiempo definido/tiempo inverso/curva definida
por el usuario)
• Detección sensible de falla a tierra
• Protección de falla a tierra intermitente
• Diferencial de tierra de alta impedancia
• Restricción por corrientes de magnetización
• Protección de motores
– Monitoreo de baja corriente
– Supervisión de tiempo de arranque
– Inhibición de rearranque
– Rotor bloqueado
• Protección contra sobrecarga
• Monitoreo de temperatura
• Protección de fallo interruptor
• Protección de secuencia negativa
• Auto-recierre
• Disparo y bloqueo
SIEMENS
SIPROTEC 4 7SJ61

Funciones de control/Lógica Interfaces de comunicación

programable • Interface de sistema
• Comandos para el control de – IEC 60870-5-103, IEC 61850
interruptores y seccionadores – PROFIBUS-FMS/-DP
• Control por medio del teclado, entradas – DNP 3.0/MODBUS RTU
binarias via keyboard, binary inputs, DIGSI • Interface de servicio para DIGSI 4
4 o sistemas SCADA (modem)
• Lógica definida por el usuario con CFC • Interface frontal para DIGSI 4
(p.e enclavamientos) • Sincronización de tiempo via IRIG B /
DCF77
Funciones de monitoreo
• Medición del valor de las corrientes Hardware
• Monitoreo del estado del interruptor • 4 entradas de corriente
• Medición del tiempo de operación • 3/8/11 entradas binarias
• Supervisión del circuito de disparo • 4/8/6 relés de salida
• 8 registros de falla con oscilografía
SIEMENS
SIPROTEC 4 7SJ61
SIEMENS
SIPROTEC 4 7SJ61
Protección de sobrecorriente temporizada
(ANSI 50, 50N, 51, 51N)
Esta función está basada en la medición de las
tres corrientes de fase y la corriente de tierra
(cuatro entradas de corriente). Existen dos
elementos de protección de sobrecorriente de
tiempo definido tanto para fases como para
tierra. Adicionalmente puede ser activada una
protección de sobrecorriente con característica
de tiempo inverso.
En vez de las características predefinidas, el
usuario puede definir sus propias características
de disparo para fases y para tierra por
separado.
El relé posee restricción por segundo armónico.
Si el segundo armónico es detectado durante la
energización de un transformador, el arranque
de las funciones de protección de sobrecorriente
es bloqueado.
SIEMENS
SIPROTEC 4 7SJ61

Detección sensible de falla a tierra Protección de falla a tierra intermitente

(ANSI 50Ns, 51Ns/50N, 51N) Las fallas intermitentes ocurren debido al
Usada en redes aterrizadas con alta debilitamiento del aislamiento en los
Impedancia o aisladas de tierra, una cables o como resultado de la entrada de
entrada de corriente sensible está agua dentro de los cables. Tales fallas
conectada a un TC que mide las pueden desaparecer con el tiempo o
corrientes de neutro del elemento finalmente causar un cortocircuito.
a proteger. Durante estas fallas los elementos de
La función también puede ser operada en puesta a tierra, en las redes que no están
modo insensible como una protección sólidamente aterrizadas, pueden sufrir una
adicional contra cortocircuitos. sobrecarga térmica.
La protección de sobrecorrriente a tierra
no puede operar de manera adecuada
ante este tipo de fallas. La operación de la
protección se logra sumando las
duraciones de las fallas intermitentes y
operando cuando es alcanzado el tiempo
ajustado.
SIEMENS
SIPROTEC 4 7SJ61

Diferencial de tierra de alta impedancia

(ANSI 87N)
El principio de medición de alta impedancia
es un método descomplicado y sencillo para
detectar fallas a tierra, especialmente en
transformadores, motores, generadores y
reactores que operan en redes aterrizadas.
Cuando este principio es aplicado todos los
TC’s en el área protegida son conectados
en paralelo junto con una impedancia de
alto valor, donde el voltaje es medido. Si no
ocurre ningún tipo de falla o se presenta una
falla externa el sistema está en equilibrio. En
el evento de una falla interna un desbalance
ocurre y aparecerá un voltaje que operará la
protección.
SIEMENS
SIPROTEC 4 7SJ61

Protección de motores Una entrada binaria puede ser activada

Monitoreo de baja corriente (ANSI 37) por un sensor de velocidad para detectar
Con esta función se detecta una caída un rotor bloqueado y de esta manera
súbita en la corriente, la cual puede ocurrir generar un disparo instantáneo
debido a una reducción de la carga en el
Inhibición de rearranque (ANSI 66/86)
motor por rompimiento del eje, operación
Si el motor es arrancado muchas veces de
sin carga de una bomba o falla en un
manera sucesiva, el rotor puede verse
ventilador.
sometido a sobrecarga térmica. La
temperatura del rotor es calculada con la
Supervisión de tiempo de arranque corriente del estator. La protección solo
(ANSI 48) permite el arranque del motor si el rotor
Esta función protege el motor contra posee suficiente reserva térmica para un
largos tiempos de arranque que pueden arranque completo.
ocurrir cuando se presenta una carga
mecánica excesiva, una caída de voltaje
pronunciada o el rotor se encuentra
bloqueado.
SIEMENS
SIPROTEC 4 7SJ61

Protección contra sobrecarga (ANSI 49)

Esta función puede ser usada para proteger
cables, transformadores o motores. La
temperatura es calculada usando un modelo
térmico basado en la norma IEC 60255-8, el
cual tiene en cuenta la energía entrante y las
pérdidas.
La temperatura calculada es constantemente
ajustada de acuerdo a las fluctuaciones de la
carga.
La temperatura ambiente o de refrigeración
puede ser detectada de manera serial a
través de un dispositivo de monitoreo externo
de temperatura (RTD-box). El modelo térmico
es adaptado automáticamente de acuerdo a
las condiciones ambientales.
SIEMENS
SIPROTEC 4 7SJ61

Protección de fallo interruptor Protección de secuencia negativa

(ANSI 50BF) (ANSI 46)
Si una parte fallada del sistema eléctrico Esta protección puede ser usada para
no es desconectada en el momento en detectar desbalances ocasionados por
que se genera el disparo, otro disparo asimetrías en la red, fallas en la secuencia
puede ser iniciado usando la protección de fases del sistema, fallas de circuito
de fallo interruptor el cual operará sobre abierto, fallas bifásicas. Respaldo en el
los interruptores aledaños. lado primario ante fallas monofásicas en el
El fallo del interruptor es detectado si lado secundario de transformadores Dy.
después de un comando de disparo la En los motores también sirve para
corriente sigue fluyendo en el circuito proteger el rotor de elevaciones de
fallado. temperatura inadmisibles.
SIEMENS
SIPROTEC 4 7SJ61

Auto-recierre (ANSI 79) • El arranque de la unidad de recierre

Múltiples recierres pueden ser definidos puede ser iniciado externamente o a
por el usuario y se presenta bloqueos si través del CFC
una falla persiste después del último • Los elementos de sobrecorriente pueden
recierre. Son posibles las siguientes ser bloqueados o operados sin
funciones: temporización dependiendo del ciclo de
• Recierre tripolar para todo tipo de fallas. recierre
• Ajustes separados para fallas entre • Pueden ser activados cambios
fases o monofásicas dinámicos en los ajustes de las unidades
• Múltiples recierres, un recierre rápido de sobrecorriente dependiendo del ciclo
(RAR) y hasta 9 recierres temporizados de recierre.
(DAR)
• El arranque de la unidad de recierre
depende de la selección del comando de
disparo (p.e 46, 50, 51)
• Es posible bloquear la unidad de recierre
a través de las entradas binarias.
SIEMENS
SIPROTEC 4 7SJ61

Monitoreo del estado del interruptor

Los métodos para determinar el estado de los
contactos del interruptor o la vida útil restante
del mismo permiten mejorar los ciclos de
mantenimiento, lo que representa ahorros al
reducir los costos de mantenimiento.
Estos métodos llevan una estadística sobre
cada una de las fases y un valor límite puede
ser ajustado de manera que se active un
alarma o se inhabilite el interruptor si este es
sobrepasado.
SIEMENS
SIPROTEC 4 7SJ61

Supervisión del circuito de disparo

(ANSI 74TC)
Una o dos entradas binarias pueden ser
usadas para monitorear la bobina de
disparo del interruptor, incluyendo los
cables de conexión. Una señal de alarma
se puede activar si el circuito de disparo
es interrumpido.
