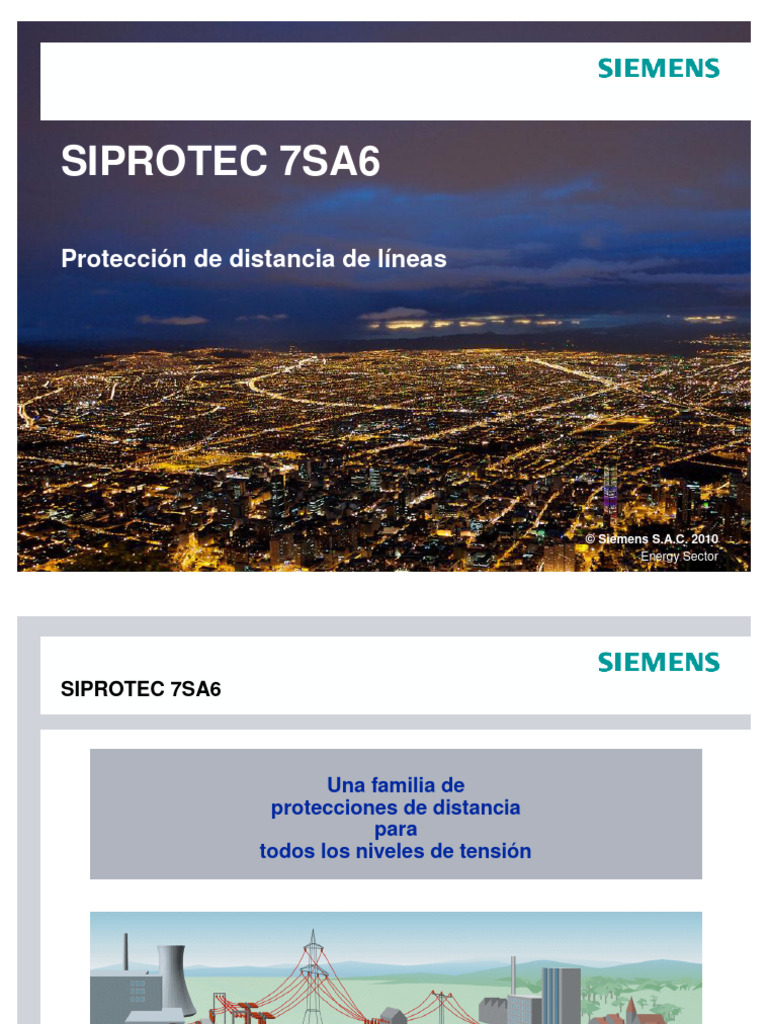

SIPROTEC 7SA6
Protección de distancia de líneas
© Siemens S.A.C. 2010
Energy Sector
SIPROTEC 7SA6
Una familia de
protecciones de distancia
para
todos los niveles de tensión
© Siemens S.A.C. 2010
Página 2 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Modelos y versiones
Version 2 I/O Version 2 I/O Version 3 I/O
7SA610 7SA611/613 7SA612
7SA631 7SA632
7SA641 7SA642
Processor
Board
C-CPU 2
© Siemens S.A.C. 2010
Página 3 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Detección de Oscilaciones de Potencia
Tipo Corriente Voltaje Base Prot. Pantalla Funciones
Esquema de protección de distancia
7SA61 4 4 1/3 19‘‘ 4-líneas
completo, detección de falla I>,
1/2 19‘‘
I>/U<, I>/U</phi>,
2/3 19‘‘
Z<, caract. cuadrilateral o circular,
1/1 19‘‘
AR 1-/3-polos, F/T dir., respaldo de
protección de F/T, control de sinc.,
Sobre/Bajo voltaje, CBF, I 2t, Tele-
protección
7SA63 4 4 1/2 19‘‘ gráfica Control local
1/1 19‘‘ adicional
7SA64 4 4 1/2 19‘‘ gráfica Como el 7SA63
1/1 19‘‘ removible
7SA522 4 4 1/2 19‘‘ 4-líneas
4-line Como el 7SA61
1/1 19‘‘ c/s I>, I>/U<(/phi)>, con MHO y/o
característica cuadrilateral
© Siemens S.A.C. 2010
Página 4 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Diagrama de Principio
52
x Control
Local/
Remoto
50N 50 50N-2 50 STUB 49
21 21N FL 51N 67N 50HS
51 51N-2
74TC 86
68 85-21 27WI IEE 50BF 27 25
68T 85-67N 59 81 79
Valores de Lógicas CFC
Medida
Esquemas de
Teleprotección Supervisión Interfaces de
comunicación
serial
ANSI 49 Sobrecarga Térmica IEE Falla sensitiva de tierra
21/21N Protección Distancia (prtc.) 86 Bloqueo al cierre 50BF Falla Interruptor
FL Localización de Fallas 68/68T Detección/Disparo
Potencia
Oscilacion de 59/27 Sobre/Subtensión
50N/51N 85/21 Teleprotección - Distancia 81O/U Sobre/Subfrecuencia
Sobrecorriente de Tierra
67N 27WI Weak-infeed 25 Sincronismo
50/51 Sobrecorriente Respaldo 85/67N Teleprotección – 67N 79 Recierre
50 STUB Sobrecorriente STUB 50HS Cierre sobre falla 74TC Supervisión Circuito de Disparo
© Siemens S.A.C. 2010
Página 5 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Panorama de Funciones
ANSI No
Distance Protection
§ Característica cuadrilateral y/o MHO 1) o característica circular 2) 21, 21N
§ Completo esquema de medición con selección segregada por fases
§ Disparo mono / tripolar
§ 5 zonas de protección independiente y 1 zona de sobrealcance
§ Direccionalidad independient por zonas.
§ Opcional compensación de líneas paralelas.
§ Filtro de transientes
§ Algoritmo para detección y compensación por saturación de TC’s.
§ Localizador de fallas con/sin compensación de línea paralela FL
Esquemas de teleprotección 85-21
(PUTT, POTT, Blocking, Unblocking, DTT...)
© Siemens S.A.C. 2010
Página 6 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Panorama de Funciones
ANSI NO
Protección de falla a tierra de alta impedancia 50N,51N
para sistemas sólidamente aterrados
§ Direccional y/o no direccional, polarización por V0/I0 y V2/I2 67N
§ Disparo mono / tripolar por fase selectiva
§ 4 umbrales
§ Característica de tiempo inverso y tiempo definido
§ Alta sensibilidad y un amplio rango de ajuste 0,005 A to 100x IN
§ Protección de respaldo operando en paralelo a la protección
de distancia
Teleprotection interface for earth fault protection 86-67N
(Comparación Direccional, Bloqueo, Desbloqueo)
Weak infeed protection WI
(Echo and Trip)
Power swing blocking/out-of-step tripping 68
© Siemens S.A.C. 2010
Página 7 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Panorama de Funciones
ANSI No
Protección Sobrecorriente DMTL/IDMTL 50,51
(como función de emergencia) 50N-2,51N-2
Protección de sobretensión 59
Protección de subtensión 27
Protección cierre sobre falla 50HS
Protección STUB (Barra) 50-STUB
Recierre 79
Sincronismo 25
Protección Falla Interruptor 50BF
Protección de Sobrecarga 49
© Siemens S.A.C. 2010
Página 8 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Panorama de Funciones
ANSI No
Supervisión del Circuito de Disparo 74TC
Bloqueo al cierre 86
Registro Oscilográfico >15s FR
Supervisión de secuencia de fases 47
Interfases
§ Sincronización de tiempo (IRIG-B, DCF77 puerto A)
§ Interfaz de usuario 1 (puerto frontal)
§ Interfaz de servicio / usuario 2 (puerto posterior C)
§ Interfaz del Sistema (IEC60870-5-103 / otros), IEC 61850, Profibus, DNP 3.0) Puerto B
© Siemens S.A.C. 2010
Página 9 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Diagrama de Conexión (Ej. 7SA610)
Salidas D
Analogas
Puerto Serv. C
Optional DIGSI, Modem
Sensitivo:
§ normal
§ alto (5mA) Systema B
Frontal
Connection:
§ Ven IRIG-B A
§ Vsync
§ Vx
Version Width No. Of No. Of Fast Power
binary Output output output
inputs relays relays relays
7SA610 1/3 5/7 8/5 -/- -/-
7SA611 1/2 13 / 20 10 / 9 7/- - /4
7SA631
7SA641
7SA612 1/1 21 / 29 / 18 /26 / 7/7 - /-
7SA632 33 12 /- /8
7SA642
7SA613 2/3 21 20 5 0
© Siemens S.A.C. 2010
Página 10 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Potencialidades y Beneficios
§ Una solo relé de protección para todos los niveles de tensión
§ Esquema completo, en sistemas con tierra artificial „sin referencia de fases“, disparo
monofásico para fallas bifásicas, tiempos de disparo rápidos (< 1 c), multifuncional
§ Selección de característica Mho/Cuadrilateral
§ Compensación de carga (falla/ resistencia de arco)
§ Ajustes de baja impedancia para protección de líneas cortas
§ Elevada estabilidad
§ Tiempo rápido de disparo - típico < 1 ciclo
§ Excelente selectividad aún bajo condiciones extremas
§ Medición selectiva por fases
§ Detección de oscilación de potencia aún durante la ejecución de recierres
§ Opciones de comunicación (hasta 3 terminales)
§ Señales Disparo Remoto y Cierre Remoto via canales seriales
§ Com estandar, lógica de protección de fase segregada (hasta para 3 extremos)
© Siemens S.A.C. 2010
Página 11 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Característica Cuadrilateral
adelante X
X5
X4
atrás
X3
Característica
X2 de Tripping
XFalla
X1b
X1
R1b
R1E
R4
R5
R3
R2
R1 R
RFalla
adelante
atrás
© Siemens S.A.C. 2010
Página 12 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Característica Mho
X Line
Z5
Z4
Z1B
Z2
Z1
Load ϕ Load
Z3 (if revers)
© Siemens S.A.C. 2010
Página 13 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Compensación de línea paralela
L1 (A)
L2 (B)
L3 (C)
Busbar
Q1
Q2 IL1(A)
Q3
Q4 IL2(B)
Q5
Q6 IL3(C)
Q7
Q8 I4
52 Circuit 52 Circuit
breaker breaker
Line Parallel line
© Siemens S.A.C. 2010
Página 14 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Tiempos de Disparo à SIR
ZS ZL
E 40
Vf ms
30
SIR=10
20 SIR=1
E ZL 1
Vf = E ∗ = E∗
ZL + ZS SIR + 1 10
SIR=1&10 Traditional steady state
estimation
Algritmo
Adaptativo
0
Vf 20 40 60 80 10
Fig. 2 Distance to fault in % 0
Fig. 1 ZS+ZL
Los tiempos elevados de despeje de falla son críticos para la estabilidad del sistema!
© Siemens S.A.C. 2010
Página 15 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Oscilaciones de Potencia
Line
Blinder B Blinder A
X
Line DZ
X Instante del “salto”
desde la carga a Trayectoria de Impedancia
la Z de falla pérdida de paso
Trayectoria Z pérdida
de paso
∆Z3 ∆Z2 ∆Z1
Dt Carga antes de
Carga antes R la oscilación
De oscilación
R
© Siemens S.A.C. 2010
Página 16 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Detección de Oscilaciones de Potencia
x Baja velocidad
dR(k-n)
Medida dR/dt fijada en 5W/30ms = 166 W/S
Impedancia de falla
dX(k-n) Z oscilacion
trayectoria Alta velocidad hasta 7Hz
dR(k)
dX(k)
Medida de movimiento
load impedance
§ Impedancia de secuencia positiva
R
§ Forma de trayectoria (lineal o eliptica)
§ Continuo movimiento de impedancias
Detección dR/dt § Estimación de velocidad
> 1
block / trip Performance
Detección movimiento
§ Condicionada a la lenta / rápida velocidad
§ Detección simultánea fallat / oscilación
© Siemens S.A.C. 2010
Página 17 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Teleprotección selectiva por fases
2 2 L2-E
Z1B Z1
1
L1-E
1
A B
Z1 Z1B
A1 realiza un disparo monofásico en L1 con la señal selectiva recibida
⇒ Máxima selectividad
© Siemens S.A.C. 2010
Página 18 May-10 Energy Automation Energy Sector
SIPROTEC 7SA6
Función de Recierre
Recierre
RecierreAutomático
Automático(ANSI
(ANSI79)
79)
Trip Cmd Trip Cmd Trip
1-polo Cierre Cierre Final
3-polo
* ON
OFF
RAR- DAR-
Tiempo muerto Tiempo muerto tgradación
* ADT = Cerrado, si el cierre en la terminal remota fu exitoso
DLC = Control de línea muerta, cerrado si la línea no tiene voltaje
RDT = Tiempo muerto reducido, si ocurre un trip para una
falla detrás del terminal de la línea remota en Z1B
© Siemens S.A.C. 2010
Página 19 May-10 Energy Automation Energy Sector
© Siemens S.A.C. 2010
Página 20 May-10 Energy Automation Energy Sector
