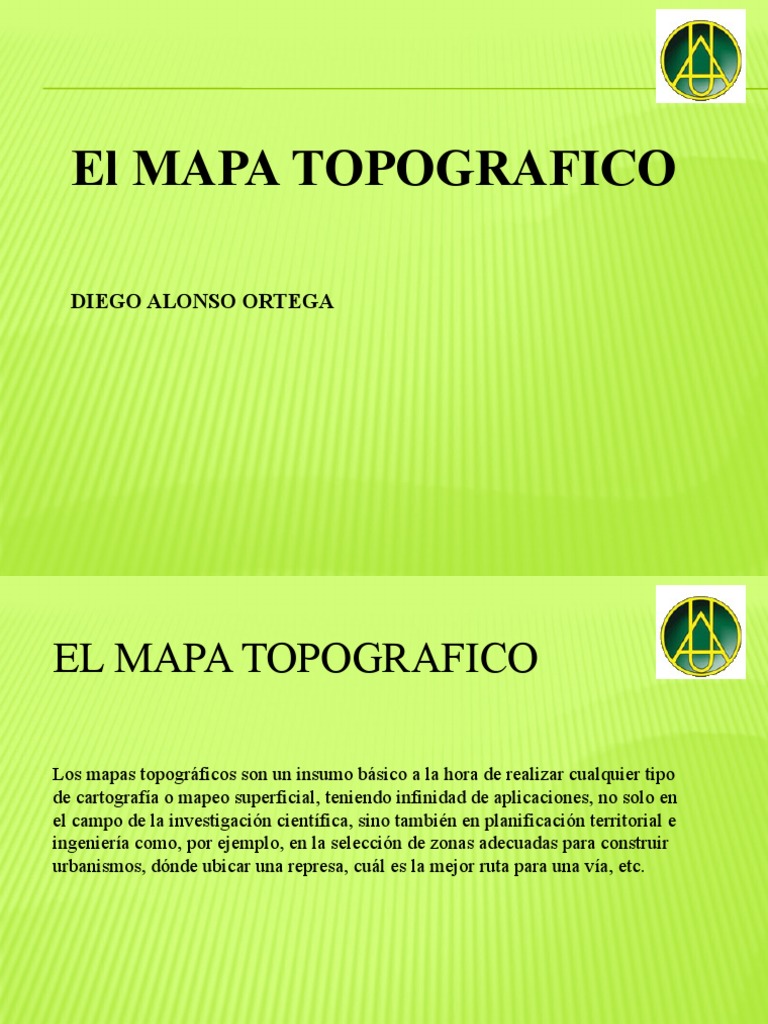

El MAPA TOPOGRAFICO

DIEGO ALONSO ORTEGA


EL MAPA TOPOGRAFICO

Los mapas topográficos son un insumo básico a la hora de realizar cualquier tipo
de cartografía o mapeo superficial, teniendo infinidad de aplicaciones, no solo en
el campo de la investigación científica, sino también en planificación territorial e
ingeniería como, por ejemplo, en la selección de zonas adecuadas para construir
urbanismos, dónde ubicar una represa, cuál es la mejor ruta para una vía, etc.
EL MAPA TOPOGRAFICO
Un mapa topográfico representa en dos dimensiones, el relieve de una
región. Para ello, se proyecta sobre el mapa las curvas de nivel, o líneas
que unen los puntos del relieve situados a la misma altitud sobre el nivel
del mar.
CONCEPTOS BASICOS
CONCEPTOS BASICOS
La Escala
Es una relación cuantitativa entre una dimensión en el plano y una
dimensión en el terreno.

DIMENSIÓN X (plano) = DIMENSIÓN Y (terreno)

La dimensión en el plano estará sujeta a un margen de error.

La escala en el plano se puede presentar de dos formas numérica y


gráfica.
CONCEPTOS BASICOS
La Escala
Escala Numérica:

Ej. 1: 20.000

1 cm en el mapa equivale a 20.000 cm en el terreno.

1 cm en el mapa equivale a 200 m en el terreno.

Se utiliza regla de tres simple directa para los cálculos, y conversión de


unidades con el fin de facilitar el análisis de los datos del mapa.
CONCEPTOS BASICOS
La Escala
Escala Grafica:

Se mide directamente sobre la escala y al


igual que con la escala numérica se utiliza
regla de tres simple directa para los cálculos,
y conversión de unidades con el fin de
facilitar el análisis de los datos del mapa.

Se puede dibujar una escala grafica a partir de La escala numérica u obtener


una escala numérica a partir de una escala grafica.
CONCEPTOS BASICOS
Las Curvas de nivel
Las curvas de nivel son líneas que unen puntos de igual altitud con
respecto a un nivel de referencia (Nivel del mar)

Las curvas de nivel nos ayudan a comprender la topografía de una región.

Las curvas de nivel numeradas reciben el nombre de índices (o


principales) las cuales por lo general se encuentran resaltadas o con línea
gruesa. Las curvas de nivel no numeradas reciben el nombre de
secundarias o intermedias.

El intervalo (I), o la distancia vertical entre una curva y otra se calcula de


la siguiente manera:

I = (cota índice superior – cota índice inferior) / Nº de espacios.


CONCEPTOS BASICOS
Las Curvas de nivel

Se obtienen por la
intersección con el relieve de
planos horizontales y
separados entre si un mismo
intervalo de altitud.
CONCEPTOS BASICOS
Las Curvas de nivel
Las curvas de nivel son siempre cerradas y no se cortan entre sí.

La diferencia entre dos curvas de nivel consecutivas es constante para


cada mapa, y se denomina equidistancia.

La equidistancia de las curvas siempre esta dada en función de la escala


del mapa.
EQUIDISTANCIA EN
ESCALA DEL MAPA
METROS
1:5.000 2ó5
1:10.000 5
1:25.000 10
1:50.000 20
1:100.000 50
1:200.000 - 1:250.000 100
1:400.000 200
1:800.000 500
