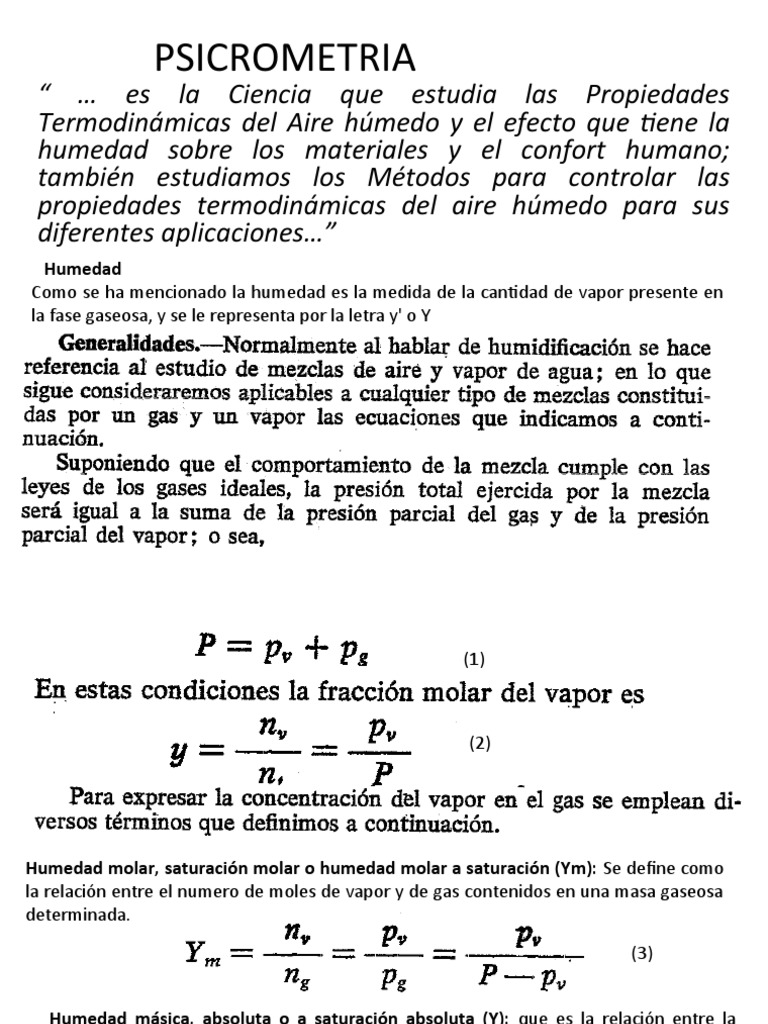

PSICROMETRIA

“ … es la Ciencia que estudia las Propiedades

Termodinámicas del Aire húmedo y el efecto que tiene la
humedad sobre los materiales y el confort humano;
también estudiamos los Métodos para controlar las
propiedades termodinámicas del aire húmedo para sus
diferentes aplicaciones…”
Humedad
Como se ha mencionado la humedad es la medida de la cantidad de vapor presente en
la fase gaseosa, y se le representa por la letra y' o Y
 (1)

(2)

Humedad molar, saturación molar o humedad molar a saturación (Ym): Se define como
la relación entre el numero de moles de vapor y de gas contenidos en una masa gaseosa
determinada.
(3)

Humedad másica, absoluta o a saturación absoluta (Y): que es la relación entre la

masa del vapor y la masa del gas contenido en una masa gaseosa.
en donde MV y Mg son
las masas moleculares
(4)
del vapor y el gas.
 (5)

Ejemplo 01: En una mezcla de vapor de tolueno y nitrógeno a 80ºC y 740 mm Hg, la
presión parcial del tolueno es 150 mm Hg. Calcúlese la concentración de tolueno:
a) En fracción molar b) en saturación molar c) en saturación absoluta
Peso molecular del tolueno = 92 Peso molecular del nitrógeno=28
Solución:
a) y = 150 / 740 = 0,203 moles tolueno / mol mezcla
b) Ym = 150 / (740 – 150) = 150 / 590 = 0,254 moles de tolueno / mol N 2
c) Y = (92 / 28 )(0,254) = 0,835 kg tolueno / kg nitrógeno
Ejemplo 02: La tensión de vapor de la acetona a 20ºC es 184,8 mm Hg. Calcúlese la
composición en volumen, la saturación molar y la saturación absoluta de una mezcla
constituida por nitrógeno y acetona a 750 mm Hg, cuando se alcanza la saturación.
Solución:
Como la composición en volumen es igual a la fracción molar, ecuación (2)
y = 184,8/ 750 = 0,246 moles acetona / mol mezcla
Es decir, 24,6% en volumen de acetona y 75,4% en volumen de nitrógeno.

Ym = 184,8/565,2 = 0,327 moles acetona / mol de Nitrógeno

Humedad relativa o saturación relativa. Es la relación entre la presión parcial del vapor y
la presión de vapor a la misma temperatura. También se le representa con las siglas (H R).

HR = = pv / pv* (6)

Humedad porcentual o saturación porcentual. Es la relación entre la humedad

existente en la masa gaseosa y la que existirá si ésta estuviera saturada.

(7)
 Ejemplo 03: Una mezcla aire-vapor de agua contiene el 24% en volumen de vapor de agua,
a 70ºC y 750 mm Hg. Calcúlese la humedad relativa y la humedad porcentual.
Solución:
La presión parcial del vapor de agua será:
pv = (0,24)(750) = 180 mm Hg
La tensión de vapor a 70ºC (tabla de vapor de agua) es 233,7 mm Hg.
La humedad relativa será:

La humedad porcentual valdrá:

 Punto de Rocío: temperatura a la cual
el vapor de agua del aire comienza a
condensarse
Es la temperatura que alcanza una mezcla
vapor-gas, cuando se enfría a presión
constante, por debajo de la cual se forma
la primera gota de vapor condensado
persistiendo las condiciones de saturación.

Volumen especifico del gas húmedo o volumen húmedo (V H )

Que se define por el volumen ocupado por la mezcla que contiene una unidad másica
de gas, y se calcula a partir de la ecuación del estado gaseoso ideal, en donde P es la
presión, V el volumen R es una constante y T la temperatura y M la masa del gas.
Es el volumen ocupado por la mezcla que contiene 1 kg de gas , y viene dado por:
 (8)

Para el caso de la mezcla aire-vapor de agua, expresado P en atmósferas y T en K, el

volumen específico (en m3/kg de aire seco) viene dado por:
(9)

Calor especifico del gas húmedo o calor húmedo (C )

El calor específico que corresponde a una mezcla vapor-gas, se define como el calor que
hay que suministrar a 1 kg de gas y al vapor que contiene, para elevar un grado de
temperatura, manteniendo la presión constante de acuerdo a la relación siguiente:
(10)
Para el caso de aire – vapor de agua:
(11)
Entalpía especifica o húmeda ( i ó H H): Es la suma del calor sensible de 1 kg de gas, y el
calor latente de vaporización del vapor que contiene a la temperatura a la que se refieren
la entalpías:
(12)
Para el caso de aire-agua, tomando como entalpía de referencia la del agua líquida a 0ºC:
(13)
Ejemplo 04: La presión parcial del vapor de agua en una masa de aire húmedo a 30ºC y
740 mm Hg es 14 mm Hg. Calcúlese:
a) El punto de rocío b) La humedad absoluta c) El calor específico d) El volumen
específico e) La entalpía específica.
Solución:
a) En las tablas de vapor de agua encontramos que la tensión de vapor del agua es 14 mm
Hg a 26,4ºC; por tanto, al enfriar la masa de aire húmedo en las condiciones del problema
hasta 16,4ºC, se alcanzan las condiciones de saturación, y será esta su temperatura de
rocío:
b) Y = 0,62 [14 / (740 – 14)] = 0,012 kg agua / kg aire
c) c = 0,24 + (0,46)(0,012) = 0,2455 kcal / kg aire.ºC
d) V = [ 0,012 / 18 + 1/29] [(0,082x303)/(740/760)] = 0,897 m3 / kg aire
b) Y = 0,2455 x 30 + 597,2 x 0,012 = 14,52 kcal/kg
Ejemplo 05: En una mezcla benceno-nitrógeno a 40ºC y 720 mm Hg, la presión parcial del
benceno es 50 mm Hg. Para separar el 90% del benceno se somete la mezcla a
enfriamiento y compresión. Calcúlese:
a)La presión final si se enfría hasta 5ºC b) El volumen inicial para condensar 60 kg de
benceno.
Las tensiones de vapor del benceno son:
T (ºC) 5 10 20 30 40 50
P (mm Hg) 34,9 45,6 75,3 119,4 183,2 271,6
Solución:
a) La humedad absoluta inicial será:
Y = (78/28)[50 / (720-50)] = 0,208 kg benceno/kg nitrógeno
Si se condensa el 90%, quedará como humedad final:
Y ´ = 0,1 x 0,208 = 0,0208 kg benceno / kg nitrógeno
Como hay condensación, la masa gaseosa quedará saturada a la temperatura final de
enfriamiento, luego:
0,0208 = (78/28)(34,9/p – 34,9); De aquí:

p = (78 x 34,9/28 x 0,0208) + 34,9 = 4 709 mm Hg = 6,20 atm

b) Por cada kilogramo de nitrógeno se condensan:
0,208 - 0,0208 = 0,187 kg de benceno
El volumen específico en las condiciones iniciales es:

El volumen total a tratar será:

Ejemplo 06: De cierta mezcla acetato de metilo-aire, de composición 20% de volumen de

acetato, que se encuentra a 30ºC y 740 mm Hg, se quiere recuperar el 80% del acetato
contenido en el aire. Calcúlese:
a)La temperatura a que ha de enfriarse la mezcla permaneciendo constante la presión.
b)La presión a la cual hay que comprimir la mezcla si la temperatura permanece
constante.
c)El volumen de mezcla inicial que es necesario tratar para separar 100 kg de acetato de
metilo.
Las tensiones de vapor de acetato de metilo son:

T (ºC) -57,2 -38,6 -29,3 -20 -10 0 10 20 30 40

P (mm Hg) 1 5 10 19,05 35,15 62,10 104,85 169,8 265,8 400,4
Solución:
De acuerdo:

y = 0,2 = pv /740  pv = 740 x 0,2 = 148 mm Hg

De acuerdo, la humedad molar:

Ym = (148) / (740 – 148) = 0,250 moles acetato / mol aire

Después de la recuperación la humedad será:
Y’m = (0,25)(0,2) = 0,05 moles de acetato / mol aire
Por tanto, la cantidad de acetato recuperada es:
Ym – Y’m = 0,25 - 0,05 = 0,20 moles acetato / mol aire
La mezcla resultante después de la condensación por enfriamiento a presión constante
queda saturada con una humedad molar de 0,05; luego:

Y de aquí:
Para separar la acetona contenida en el residuo sólido de un proceso de extracción, se
hace pasar una corriente de aire sobre el material húmedo, sometiendo después la mezcla
aire-vapor de acetona a una compresión de 3 atm y enfriándola hasta 5ºC. Una parte de la
acetona se separa por condensación, en cantidad de 100 kg/h; el aire residual,
previamente descomprimido y recalentado, entra de nuevo al secadero, y recircula
continuamente. Las condiciones del aire la entrada y a la salida del secadero son:
Entrada: 760 mm Hg, 70ºC Salida: 755 mm Hg, 40ºC , saturación relativa 80%
Calcúlese el caudal de aire en circulación, medido en las condiciones de entrada
Las tensiones de vapor de la acetona son:

T(°C) 0 5 10 15 20 25 30 35 40 45
P (mm 67 86 111 140 175 225 283 320 405 495
Hg)
Solución: La humedad del aire a la salida del secadero es:

HR = pv / pv*
Al salir del secadero se comprime hasta 3 atm y se enfría hasta 5ºC, condensándose
parte de la acetona y quedando saturada la mezcla resultante con una humedad:

Por tanto, la acetona condensada por kilogramo de aire es:

1,503 - 0,078 = 1,425 kg
La cantidad de aire seco que ha de entrar para que se condensen 100 kg será:
100/1,425 = 70,2 kg/h
El volumen específico en las condiciones de entrada es:
 Una mezcla de aire y vapor de agua que está a 20° C y 760 mm de Hg tiene una
humedad relativa del 70 %. Calcule la humedad molar y absoluta.
La presión y temperatura del aire en una habitación son de 101.3 kN/m2 y 301°K
respectivamente; la humedad relativa es del 30%. Si la presión parcial del vapor de
agua es de 3.8 kN /m2 cuando el aire se halla saturado con vapor de agua, calcule:
a) la presión parcial del vapor de agua en la habitación y el punto de rocío.
b) El volumen específico del aire húmedo.
c) La humedad del aire. T (ºC) 5 10 20 30 40 50
d) La humedad porcentual. P (mm Hg) 34,9 45,6 75,3 119,4 183,2 271,6

En una mezcla de benceno y nitrógeno, que está a 40 ° C y 720 mm de Hg, la presión

parcial del benceno es de 50 mm de Hg. Para separar el 80 °% del benceno presente,
la mezcla se somete a enfriamiento y compresión, Calcule:
a) La presión final si se enfría hasta 10º C
b) El volumen inicial de la mezcla para condensar 50 kg / h de benceno.
El aire de una habitación está a 26.7 ºC (80ºF) y la presión es de 101.325 kPa y
contiene vapor de agua con una presión parcial pA = 2.76 kPa. Calcule lo siguiente:
a) Humedad, H. (o,o1742 kg H2O / kg aire)
b) Humedad de saturación, Hs, y porcentaje de humedad, HP, (0.02226 kg H20/kg
aire, 78.3%)
c) Porcentaje de humedad relativa, HR. (78,9%)
Problema. Un flujo de aire húmedo de 975 m3 /min a 30 ºC y con un punto
de roció de 18 ºC se alimenta a una unidad de calentamiento. El aire que
sale de la unidad de calentamiento se utiliza para secar una semilla en un
secador adiabático. La temperatura del aire a la salida del secador es de 31
ºC. Al secador entran 100 kg/min de semilla húmeda con un 30 %en peso
de agua, saliendo de esta unidad con un 24 % en peso de agua. Asumiendo
que todo el proceso se realiza a presión atmosférica. Utilizando la carta
psicométrica determine la temperatura dela corriente de aire a la salida de la
unidad de calentamiento. Determine la fracción molar de agua en el aire a la
salida del secador adiabático
En una mezcla de benceno y nitrógeno, que está a 40 ° C y 720 mm
de Hg, la
presión parcial del benceno es de 50 mm de Hg. Para separar el 80 °
% del
benceno presente, la mezcla se somete a enfriamiento y
compresión, Calcule:
a) La presión final si se enfría hasta 10 | C
b) B) El volumen inicial de la mezcla para condensar 50 kg / h de
benceno
 Temperatura de bulbo Húmedo:
es la temperatura de entrada en estado estacionario y no de equilibrio que se
alcanza cuando se pone en contacto una pequeña cantidad de agua con
una corriente continua de gas en condiciones adiabáticas, en este proceso
el aire no modifica sus condiciones.

H  HW h / M Bky

T  TW W
(14)

(15)
(16)

(17)
• Temperatura de Saturación Adiabática
Temperatura de Saturación Adiabática

(18)
Ejemplo 07:
HR = pv / pv*
c) La temperatura húmeda se determina de acuerdo con la ecuac. (15), sabiendo que
para esta mezcla el coeficiente hc /kY vale 0,345, según cuadro, luego:
279
274
269
264
259
254
249
244
239
234
 Cartas Psicrométricas

En una carta psicrométrica se encuentran todas las

propiedades del aire, de las cuales las de mayor
importancia
son las siguientes:
1. Temperatura de bulbo seco (bs).
2. Temperatura de bulbo húmedo (bh).
3. Temperatura de punto de rocío (pr)
4. Humedad relativa (hr).
5. Humedad absoluta (ha).
6. Entalpía (h).
7. Volumen específico.
Ejemplo: Supongamos que con un psicrómetro se tomaron las lecturas de las
temperaturas de bulbo seco y de bulbo húmedo, siendo éstas de 24°C y de
17°C, respectivamente. ¿Cuál será la humedad relativa? En esa misma muestra
de aire, ¿cuál será el punto de rocío? ¿Cuál será la humedad absoluta?
Ejemplo: A una muestra de aire se le midió la humedad relativa, utilizando un
higrómetro y ésta es de 60%. Si la temperatura de bulbo seco es de 27°C, ¿cuál
será el punto de rocío?

Ejemplo: Encontrar la hr cuando la temperatura de bulbo seco es de 32°C, y el

contenido de humedad (presión del vapor de agua) es de 14 g/kg de aire seco.
 Benceno: A = 7.424 B= 1628.32 C= 279.56

¿Cuál es la temperatura de bulbo húmedo y la

temperatura de saturación adiabática de una
mezcla de benceno y aire que tienen una
humedad de 0.05, una temperatura de bulbo
húmedo de 60 °C y una presión de 1 atm?
¿Cuál es la temperatura de bulbo húmedo y la temperatura de
saturación adiabática de una mezcla de benceno y aire que tienen
una humedad de 0.05, una temperatura de bulbo húmedo de 60 °C y
una presión de 1 atm?
