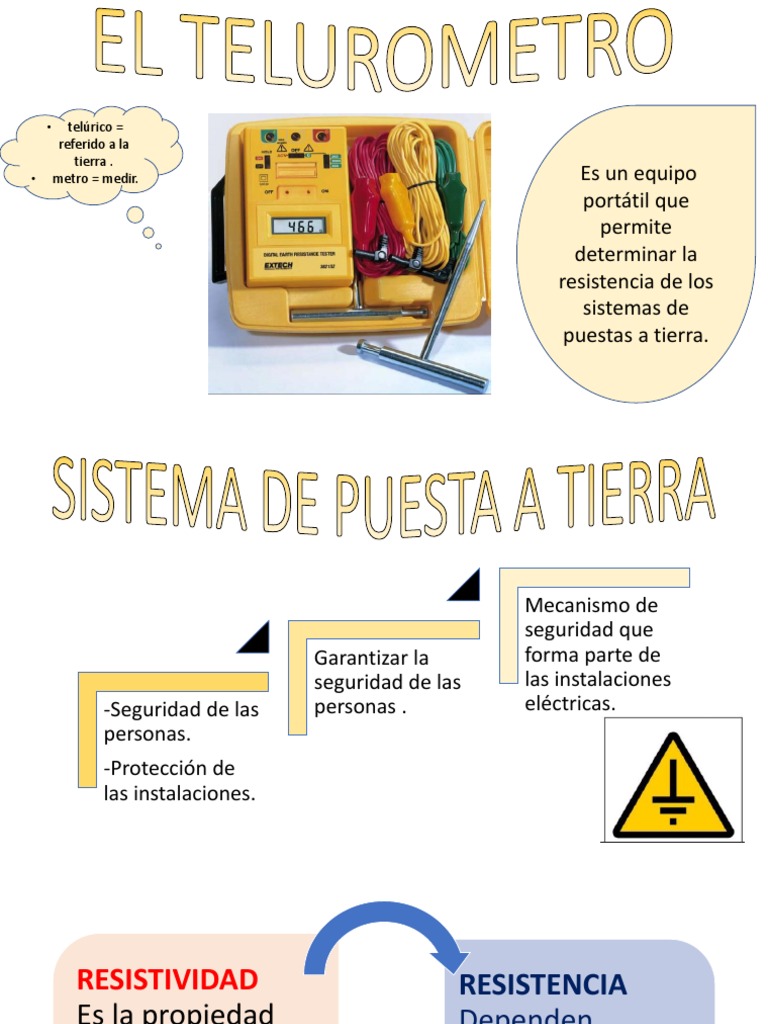

• telúrico =

referido a la
tierra .
• metro = medir. Es un equipo
portátil que
permite
determinar la
resistencia de los
sistemas de
puestas a tierra.
 Mecanismo de
seguridad que
Garantizar la forma parte de
seguridad de las las instalaciones
-Seguridad de las personas . eléctricas.
personas.
-Protección de
las instalaciones.
RESISTIVIDAD RESISTENCIA
Es la propiedad Dependen
que tiene el suelo. fundamentalmen
Factores: te de:
-Naturaleza del -La resistencia de
terreno. los electrodos.
-Humedad. -La resistividad
del terreno.
1. Terminal del cable de prueba de
tierra física.
2. LED de estado de prueba.
3. Retención de datos
4. Botón OFF de prueba automática
de 3 minutos.
5. Pantalla LCD.
6. Terminales para varillas auxiliares
de prueba C1, P1.
7. Conmutador selector de función.
8. Conmutador selector de escala
de resistencia.
9. Botón pulsador para prueba singular.
10. Botón ON de prueba automática de
3 minutos.
Existe una variedad de circuitos para
diferentes facilidades de medición,
pero esencialmente todos se reducen
al esquema de la siguiente figura.
Está compuesto por:

Fuente de corriente: es recomendada una fuente de

corriente generalmente en AC, dado que la corriente
directa DC puede causar error por la polarización que se
presenta en casi todo lo electrodos metálicos.

Voltímetro: El circuito del voltímetro no debe tener una

caída apreciable de la corriente para evitar efectos de
polarización.

Electrodos: Fabricados de acero estructural de bajo carbón

o acero inoxidable, longitudes desde 30 hasta 60cm.
Los electrodos deben tener un mango, palanca u otro
accesorio para ser hincados y un conector terminal.
1. Conecte los cables de prueba al medidor como sigue:
• Cable verde a la terminal 'E'
• Cable amarillo a la terminal 'P'
• Cable rojo a la terminal 'C'
2. Inserte las varillas auxiliares de tierra C y P (incluidas)
en la tierra. Alinee las varillas equidistantes a la
conexión de tierra existente y en línea recta.

3. Asegúrese que las varillas estén separadas 5 y 10 mts

entré sí. si las varillas auxiliares son colocadas muy
cerca de la varilla de tierra, se obtendrán medidas
imprecisas.

4. Conecte las abrazaderas de los cables de prueba a las

varillas de tierra y la varilla de tierra existente como se
muestra en el diagrama.
1. Fije el conmutador de funciones del medidor a la posición
VCA.
2. Presione la tecla «PUSH-ON» para realizar una única prueba
momentánea.
3. El LED de estado de prueba del panel frontal se iluminará si la
prueba funciona correctamente. Si el LED no se ilumina revise la
existencia de problemas como circuitos abiertos o condiciones
de sobrecarga.
5. Note la lectura del LCD.

6. Confirme que la medida de voltaje sea menor a 10 V AC; ya

que de otra manera no se pueden tomar lecturas precisas de la
resistencia de tierra física. Si hay voltaje presente (mayor a 10 V
CA), deberá encontrar la fuente del voltaje y corregir antes de
continuar con la prueba.
1. Fije el selector de función en la posición ohms y fije el
conmutador de escala de resistencia en la escala apropiada.
2. Presione la tecla «PUSH-ON» para realizar una prueba única
momentánea

3. Note la lectura del LCD. El LED de estado de prueba del panel

frontal se iluminará si la prueba funciona correctamente. Si el LED
no se ilumina revise la existencia de problemas como circuitos
abiertos o condiciones de sobrecarga.

5. Si detecta alta resistencia, note el valor y tome los pasos

apropiados para corregir la conexión a tierra si es necesario.
6. Las lecturas de “1” Ω son típicas cuando los cables de prueba
no están conectados al medidor.
• El método consiste en
hacer pasar un
electrodo de la malla de
corriente y un electrodo
de corriente auxiliar,
medir la tensión entre
la puesta tierra bajo
prueba y un electrodo
auxiliar de tensión.
En la practica la
distancia para el
electrodo auxiliar
de tensión es de
62%, exactamente
61.8% para medir la
resistencia.
