UNIVERSIDAD NACIONAL DE SAN CRISTOBAL DE HUAMANGA

Facultad de Ingeniería de Minas Geología y Civil

MI 442 Métodos de Explotación Subterránea I
Ciclo 2017-II

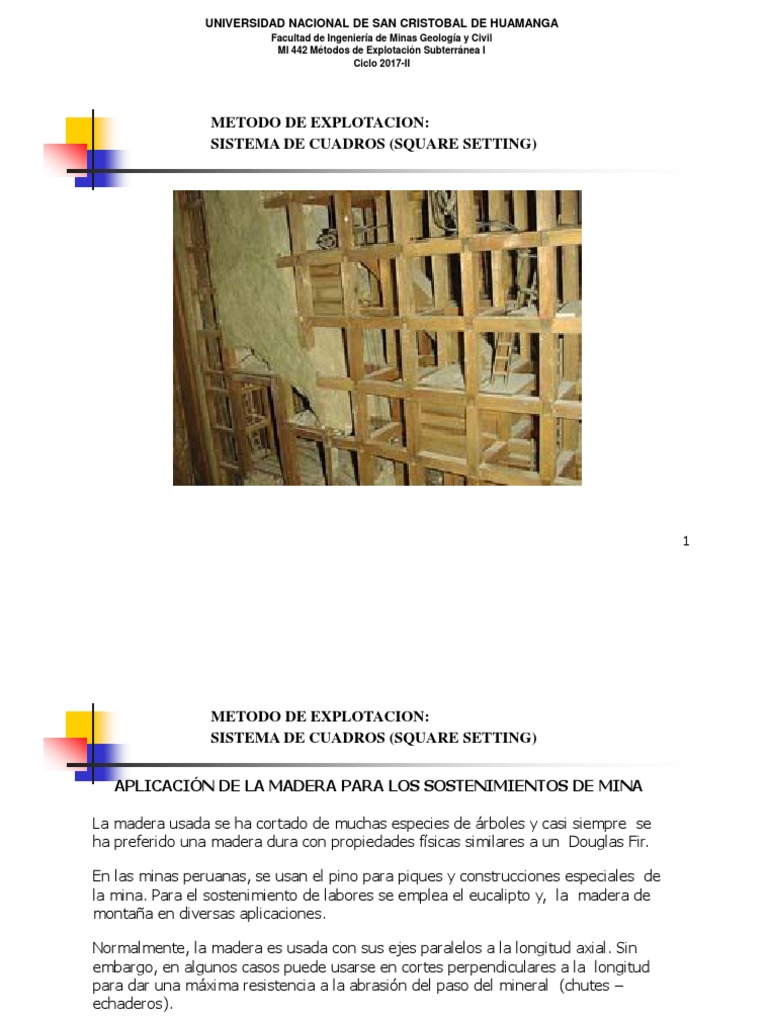

METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

1
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

APLICACIÓN DE LA MADERA PARA LOS SOSTENIMIENTOS DE MINA

La madera usada se ha cortado de muchas especies de árboles y casi siempre se

ha preferido una madera dura con propiedades físicas similares a un Douglas Fir.

En las minas peruanas, se usan el pino para piques y construcciones especiales de

la mina. Para el sostenimiento de labores se emplea el eucalipto y, la madera de
montaña en diversas aplicaciones.

Normalmente, la madera es usada con sus ejes paralelos a la longitud axial. Sin
embargo, en algunos casos puede usarse en cortes perpendiculares a la longitud
para dar una máxima resistencia a la abrasión del paso del mineral (chutes –
echaderos).

El uso exitoso de la madera depende de un cuidadoso y seguro bloqueo de los

elementos de la estructura.

2
 METODO DE EXPLOTACION:
SISTEMA DE MINADO POR CUADROS ESTANDAR
(SQUARE SETTING)

Método muy antiguo y ampliamente aplicado.

Condiciones de aplicación

• Cajas y mineral suaves a muy suaves, fracturados o derrumbados (las

peores condiciones).
• Buzamientos mayores a 450
• Potencias variables.
•Minerales con altos valores económicos

Otras aplicaciones:

• Recuperar pilares dejados por otros métodos de minado.

• Usado como método auxiliar de otros sistemas subterráneos;
• Alternativo al corte y relleno descendente (UCF)

3
 METODO DE EXPLOTACION:
SISTEMA DE MINADO POR CUADROS ESTANDAR
(SQUARE SETTING)

Por el alto costo de la madera y baja productividad (t/hombre-guardia), este sistema

no es usado cuando el mineral puede ser minado por otro método; usualmente se
adopta como una última alternativa.

Sin embargo, es aplicable en cuerpos mineralizados donde no pueden aplicarse

otros métodos.

El método ha sido sobrepasado por los métodos del corte y relleno, el top slicing o el
hundimiento por subniveles.

4
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

HISTORIA DEL METODO

Antes de 1860 se empleaban métodos con puntales para la extracción de mineral,

pero hubieron muchos derrumbes con grandes pérdidas materiales y vidas humanas.

En Virginia (USA) descubrieron un gran cuerpo mineralizado de alto valor y terreno

de muy mala calidad, con una altura de 122 m, 27 m de ancho y 98 m de largo.
Hicieron muchos intentos para explotarlo, hasta que el problema lo solucionó
Philip Deidesheimer.

Diseñó un sistema de enmaderado que había experimentado en California sobre

gravas: una estructura de madera unida por cuadros rectangulares, con postes de 4
a 6 pies de longitud y completado de igual forma al techo.

5
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

HISTORIA DEL METODO (continua)

Con estas estructuras avanzaron horizontalmente y verticalmente, los espacios

vacíos lo fueron rellenando con desmonte, que le dio más estabilidad.

Deidesheimer murió a los 84 años, pobre y casi olvidado, nunca patentó su método.

Las ventajas del sistema eran evidentes y rápidamente se propagó su método a lo

largo de todo el mundo.

Se aplicó inicialmente maderas de 18” a 36” de diámetro, pero se produjeron

muchos derrumbes, por lo que se optó finalmente emplearlo con relleno y obligó a
que se reduzca el tamaño de los cuadros.

6
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

7
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

PRACTICAS DE TAJEADO CON EL MINADO DE SQUARE SET

Labores de preparación

Son las mismas del corte y relleno, con la diferencia que se emplean cuadros.

Actividades cíclicas

• Perforación y voladura (a veces no se necesita).

• Acarreo (limpieza)
• Sostenimiento: armado de cuadros (puede ser simultáneo con el acarreo,
dependiendo del tiempo que la roca pueda sostenerse sola).
• Relleno

8
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

PRACTICAS DE TAJEADO CON EL MINADO DE SQUARE SET

Perforación y voladura

Se perfora y dispara solo lo necesario para la colocación de un cuadro completo

(set). Se prefiere la perforación horizontal y se dispara con pocos taladros.
Se debe dañar lo menos posible los techos y los laterales.

Para sacar un set de la parte superior se pueden emplear máquinas stoper pero
siempre cuidando que no dañe los laterales y el techo.

Para cuadrar las esquinas si el terreno es suave emplear máquinas pick hammer.

9
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

PRACTICAS DE TAJEADO CON EL MINADO DE SQUARE SET (continúa)

Remoción del mineral roto

Se echan directamente a los chutes empleando winches de arrastre generalmente. Si

se tiene más de un piso tajeando, se echa a un subnivel y de aquí se echan a los
chutes de extracción.
Se debe poner especial cuidado en el mantenimiento de los elementos que se van
dañando como consecuencia de la extracción.

Chutes de mineral

La distancia dependerá si el S.S. está siendo aplicado a vetas o cuerpos mineralizados,

y de las máximas distancias de acarreo que tiene el equipo de limpieza.
Los chutes son reforzados y cubiertos con anillados especiales para que se tengan un
mayor tiempo de duración y protejan los elementos de los cuadros.
10
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

Nivel
superior

Chimenea

Corte Relleno

Cuadros Cuadros
explotados Nivel inferior
explotados

EXPLOTACION CON CUADROS CORTE Y RELLENO

11
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

¿QUÉ ES UN CUADRO (SET)?

Es una estructura de madera constituida por 02 postes, 01 sombrero y 01

tirante. Que puede extenderse tanto a los costados como hacia arriba y hacia
abajo.

CONFORMACION DEL SQUARE SET

El square set es fácilmente armado, se reemplaza fácilmente si se rompen los

elementos y advierte la falla.

Los blocks de tope serán comprimidos antes que ocurra una falla en los
elementos principales; si se remueve el material presionado, aliviará las
tensiones.

La vida de la madera puede ser prolongada si se usan preservantes, pero esto

debe ser analizado en términos de la duración del tajeado.

12
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

TERMINOS

Angulo: Es el elemento diagonal, perpendicular a la caja techo.

Sombrero: Elemento encima de dos postes, usualmente con dirección al ancho del cuerpo.

Tirante: Conecta a los dos postes en ángulo recto, van a lo largo del cuerpo.

Poste: elemento vertical.

Sill: la madera que va al piso, en dirección al ancho del cuerpo

Wall plate: elemento paralelo al buzamiento.

Square Set: Es el esqueleto de una estructura de madera como un prisma regular.

Consiste de 8 piezas: 4 postes, 2 sombreros, 2 tirantes (sin considerar el sill)
Si se explota hacia arriba, la parte superior de un square set es la base del otro.
Ejemplo: 4 set de ancho por 6 set de largo: 35 postes, 28 sombreros y 30 tirantes (93 piezas).

Secciones y tajeos: Un square set define un blodk del tajeo con un tonelaje determinado.

13
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

Espiga
Poste Poste
Zoom de la zona
de la espiga
Sombrero
POSTE

Poste Poste 8”

5”
Conjunto de cuadros
SOMBRERO
8” 5 5”
” 1.5”
1.
5” 5”

POSTE

14
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

2.5” 1”

5 1”
2.5” 1/2” ” 6” 2.
5”
TIRANTE
10 ”
10”

SOMBRERO

POSTE

2.5”
5” 5” 2.5”

5”

10”

DIMENSIONES DE DESTAJES EN CUADROS ESTANDAR

15
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

FACTORES QUE AFECTAN EL USO DEL SQUARE SET

Cuando se considera este método es por que se está comparando con un UCF,
Top Slicing o Hundimiento.

Los factores a considerar son:

•Ley de mineral
• Características físicas del mineral y cajas
• Tamaño, forma y buzamiento del cuerpo
• Efecto del movimiento del terreno
• Disponibilidad y costo de la madera
• Disponibilidad de personal experto
• Oxidación del mineral
• Seguridad en las operaciones

16
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

FACTORES QUE AFECTAN EL USO DEL SQUARE SET

Ley de mineral

Debe ser de alto valor

Máxima recuperación y mínima dilución
Si el mineral es muy rico, el hundimiento y el top slicing puede hacer perder mucho valor.
Hacer un análisis de márgenes económicos.
El square set es un minado muy selectivo.

Características físicas del mineral y cajas

Con el S.S. la abertura es pequeña y el tiempo de exposición es mínimo

Se emplea el S.S. cuando los cuerpos o roca circundantes es de mala calidad geomecánica.
El método de hundimiento se aplica más a grandes depósitos.
Si se tiene un UCF con un excesivo uso de madera, el S.S. es un método alternativo y
puede ser más económico, teniendo además una operación más segura. El S.S. puede
emplearse parcialmente dentro de otro método de minado.

17
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

FACTORES QUE AFECTAN EL USO DEL SQUARE SET

Tamaño, forma y buzamiento del cuerpo

El S.S. puede ser usado en cualquier, tipo, forma o buzamiento.

Ancho desde los 6 pies en adelante.
Forma regular o irregular, se adapta fácilmente
Buzamientos echado o parado
El hundimiento o top slicing no es aplicable en formas irregulares: dilución con desmonte.

Efecto del movimiento del terreno

Puede ocurrir algo de deslizamiento, pero es menor que en otros métodos

El S.S. se emplea para prevenir los movimientos del suelo y de prevención en aberturas
subterráneas importantes (piques, cámaras, etc.), previene la subsidencia.

18
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

FACTORES QUE AFECTAN EL USO DEL SQUARE SET

CAJA
MINERAL TECHO

TAJEO EN
BREASTING

MINERAL
CAJA DISPARADO
PISO
CHU
EXPLOTACION SQUARE SET
TE
EN CUERPOS IRREGULARES RELLENO

19
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

FACTORES QUE AFECTAN EL USO DEL SQUARE SET

MINERAL IN
SITU ECHADERO
DE
DESMONTE
RELLE
NO

CHUTE EXPLOTACION SQUARE SET

EN VETAS
20
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

FACTORES QUE AFECTAN EL USO DEL SQUARE SET

Disponibilidad y costo de la madera

Se requiere de 0.024 a 0.07 m3 (10 a 30 BF) de madera.

Costos
Eucalipto S/. 0.90 / BF
Madera de montaña
utucuru S/. 1.65/BF cumala S/. 1.75/BF
Pino Oregón US$ 1.12/BF (desaduanado en Callao)
Abeto US$ 1.99/BF
Si la Madera es barata en la zona se puede emplear este método
El incremento del costo de la madera afectará el método
Regulaciones del uso de la madera

Uso del relleno

Se usa desmonte para rellenar los tajeos, si es otro tipo de relleno el costo se incrementa.

21
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

FACTORES QUE AFECTAN EL USO DEL SQUARE SET

Disponibilidad de personal experto

Se debe tener en cuenta si existe el personal experto disponible para la aplicación de este
método.

Oxidación del mineral

Si el mineral se oxida hay riesgo de incendio o afecta las recuperaciones en la planta

concentradora si no se extrae a tiempo.

Seguridad en las operaciones

Al sostener inmediatamente y en aberturas pequeñas el método es más seguro.

Al tener más madera se incrementa el riesgo de incendio.
Hay más accidentes por manipuleo de la madera y en el aserrado.

22
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

VENTAJAS DEL METODO

Adaptable a minar cuerpos completamente irregulares en terrenos que se

derrumban.

Máxima recuperación del mineral

Mínima dilución

Mínima subsidencia y preservación de la superficie.

Facilidad que presta para prospectar las cajas durante el tajeado.

Mayor seguridad para el personal

El minado en bloques facilita la ingeniería y el control de costos.

23
 METODO DE EXPLOTACION:
SISTEMA DE CUADROS (SQUARE SETTING)

DESVENTAJAS DEL METODO

Baja productividad: bajos volúmenes de producción.

Altos costos: madera y labor.

Sujeto a la disponibilidad de madera

Se debe contar con personal especializado.

Altos costos de stock de madera.

En el futuro, escasez de madera por regulaciones ambientales.

24
