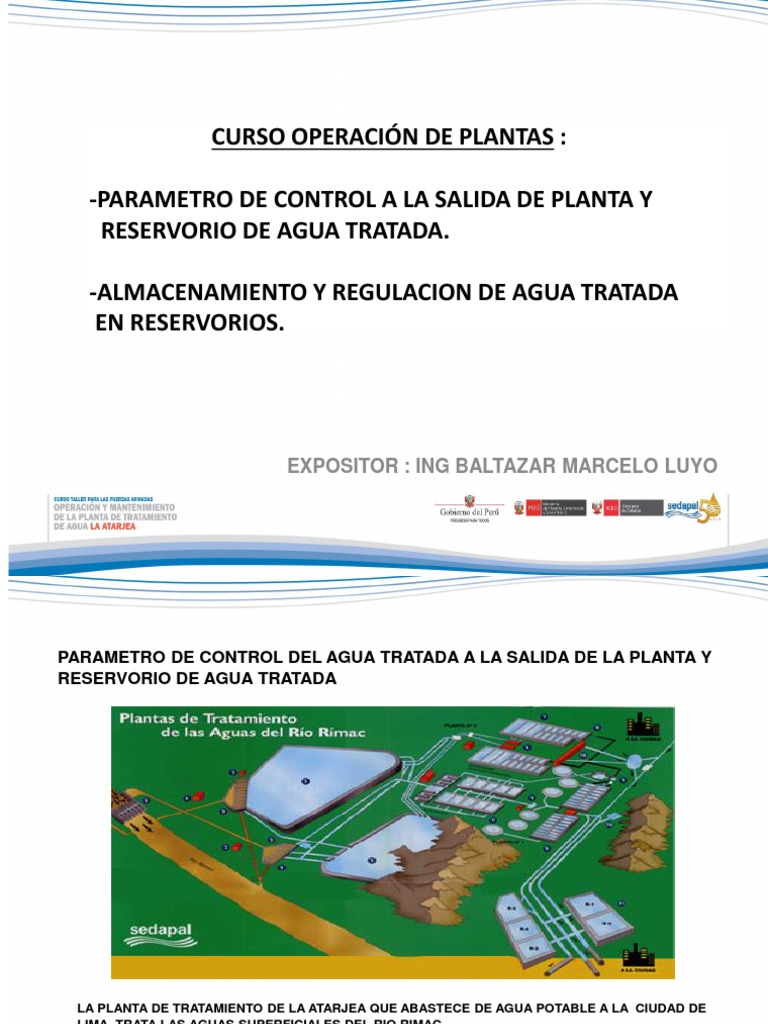

CURSO OPERACIÓN DE PLANTAS :
-PARAMETRO DE CONTROL A LA SALIDA DE PLANTA Y

RESERVORIO DE AGUA TRATADA.
-ALMACENAMIENTO Y REGULACION DE AGUA TRATADA

EN RESERVORIOS.
EXPOSITOR : ING BALTAZAR MARCELO LUYO

PARAMETRO DE CONTROL DEL AGUA TRATADA A LA SALIDA DE LA PLANTA Y
RESERVORIO DE AGUA TRATADA
LA PLANTA DE TRATAMIENTO DE LA ATARJEA QUE ABASTECE DE AGUA POTABLE A LA CIUDAD DE

LIMA, TRATA LAS AGUAS SUPERFICIALES DEL RIO RIMAC.
ESTA AGUA QUE EN SU NACIENTE SON DE OPTIMA CALIDAD , DURANTE SU RECORRIDO HACIA EL
MAR SE CONTAMINAN POR ACTIVIDADES: MINERAS AGRICOLAS, INDUSTRIALES Y URBANOS.
A FIN DE MEJORAR LA CALIDAD DEL AGUA DEL RIO A TRATAR EN LA PLANTA. SE LE HACE UN PRE
TRATAMIENTO CON POLIMERO ANIONICO Y CLORO CONSIGUIENDO UNA REDUCCION
BACTERIOLOGICA HASTA UN 90 %
EL PROCESO DE TRATAMIENTO QUE SE REALIZA EN LA PLANTA ES DE UN ALTO NIVEL

TECNOLOGICO Y OPERATIVO. PERMITIENDO TRANSFORMAR EL AGUA CRUDA EN UN AGUA POTABLE
PARA CONSUMO HUMANO DE CALIDAD SEGURA.
CONTAMINACION DEL RIO POR DESCARGA DE EFLUENTES INDUSTRIALES
ALTA TURBIEDAD EN EL RIO POR DESLIZAMIENTO DE TIERRA EN LA SIERRA
LA CALIDAD DEL AGUA TRATADA DEBE CUMPLIR CON LAS NECESIDADES DOMESTICAS, TALES
COMO : EL CONSUMO, PREPARACION DE LOS ALIMENTOS E HIGIENE PERSONAL
EL AGUA PARA CONSUMO HUMANO DEBE ESTAR EXENTA DE ORGANISMOS CAPACES DE ORIGINAR
ENFERMEDADES Y DE CUALQUIER MINERAL O SUSTANCIA ORGANICA QUE PUEDA PRODUCIR
EFECTOS FISIOLOGICOS PERJUDICIALES
EL AGUA DEBE CUMPLIR CON NORMAS, BASADAS EN CRITERIO TECNICOS, QUE DEFINAN LAS
CARACTERISTICAS MICROBIOLOGICAS, FISICAS Y QUIMICAS.
PARAMETRO FISICO : TURBIEDAD, COLOR , TEMPERATURA….
PARAMETRO QUIMICO : ACEITES Y GRASAS, AGENTES

ESPUMANTES, ALCALINIDAD, ARSENICO,
FIERRO, PLOMO, DUREZA, NITRATOS, pH,
SULFATOS..
PARAMETROS MICRO BIOLOGICOS : COLIFORMES TOTALES, COLIFORMES

TERMOTOLERANTES, BACTERIAS
HETEROTROFICAS, GIARDAS Y
CRISTOSPORIDIUM, ALGAS, MENATODO
DE VIDA LIBRE..
LA CALIDAD DEL AGUA EN LAS DIFERENTES ETAPAS DEL PROCESO HASTA LA SALIDA DE LA
PLANTA Y DE LOS RESERVORIOS DE AGUA TRATADA, ES MONITOREADA CONSTANTEMENTE
MEDIANTE MEDICIONES EN LINEA Y PROGRAMA DE CONTROL ANALITICO REALIZADA POR LOS
LABORATORIOS FISICO QUIMICO Y BACTERIOLOGICO.
LA OPTIMA REMOCION DE SÓLIDOS Y REDUCCION BACTERIOLOGICA EN EL PRE TRATAMIENTO Y

TRATAMIENTO ASEGURA QUE EL AGUA A LA SALIDA DE LA PLANTA SE ENCUENTREN DE
ACUERDO CON LOS PARAMETROS FISICO QUIMICOS Y BACTERIOLOGICOS QUE EXIGE EL
REGLAMENTO DE CALIDAD DE AGUA PARA CONSUMO HUMANO,DS N°031-2010-SA
REGLAMENTO DE LA CALIDAD DEL AGUA PARA CONSUMO HUMANO
DIGESA
Artículo 63°.- Parámetros de control obligatorio (PCO)

Son parámetros de control obligatorio para todos los proveedores de agua, los siguientes:
1. Coliformes totales;
2. Coliformes termotolerantes;
3. Color;
4. Turbiedad;
5. Cloro Residual de desinfectante; y
6. pH.
En caso de resultar positiva la prueba de coliformes termotolerantes, el proveedor debe realizar
el análisis de bacterias Escherichia coli, como prueba confirmativa de la contaminación fecal.
Artículo 66°.- Control de desinfectante

Antes de la distribución del agua para consumo humano, el proveedor realizará la desinfección
con un desinfectante eficaz para eliminar todo microorganismo y dejar un residual a fin de
proteger el agua de posible contaminación microbiológica en la distribución. En caso de usar
cloro o solución clorada como desinfectante, las muestras tomadas en cualquier punto de la red
de distribución, no deberán contener menos de 0.5 mgL-1 de cloro residual libre en el noventa
por ciento (90%) del total de muestras tomadas durante un mes. Del diez por ciento (10%)
restante, ninguna debe contener menos de 0.3 mgL-1 y la turbiedad deberá ser menor de 5
Unidad nefelométrica de turbiedad (UNT).
REGLAMENTO DE LA CALIDAD DEL AGUA PARA CONSUMO HUMANO
ANEXO II
LÍMITES MÁXIMOS PERMISIBLES DE PARÁMETROS DE CALIDAD ORGANOLÉPTICA
Parámetros Unidad de medida Límite máximo permisible
1. Olor --- Aceptable
2. Sabor --- Aceptable
3. Color UCV escala 15
4. Turbiedad UNT 5
5. pH Valor de Ph 6.5 a 8.5
6. Conductividad (25°C) μmho/cm 1500
7. Sólidos totales disueltos mgL-1 1000
8. Cloruros mg Cl - L-1 250
9. Sulfatos mg SO4= L-1 250
10. Dureza total mg CaCO3 L-1 500
11. Amoniaco mg N L-1 1.5
12. Hierro mg Fe L-1 0.3
13. Manganeso mg Mn L-1 0.4
14. Aluminio mg Al L-1 0.2
15. Cobre mg Cu L-1 2.0
16. Zinc mg Zn L-1 3.0
17. Sodio mg Na L-1 200
UCV = Unidad de color verdadero
UNT = Unidad nefelométrica de turbiedad
LOS PRINCIPALES PARAMETRO DE CONTROL A LA SALIDA DE LAS PLANTAS Y DE LOS RESERVORIOS

DE AGUA TRATADA SON BASICAMENTE :
TURBIEDAD,
CLORO RESIDUAL
pH.
TENIENDO ESTOS UNA RELACION DIRECTA CON LOS DEMAS PARAMETROS DE CALIDAD FISICO
QUIMICO Y BIOLOGICOS, LOS MISMOS QUE SON REMOVIDOS SI LOS PRIMEROS PARAMETROS SE
CONTROLARON ADECUADAMENTE.
ESTOS PARAMETROS DE CONTROL A LA SALIDA DE LAS PLANTAS Y DE LOS RESERVORIOS DE

AGUA TRATADA SE REALIZA MEDIANTE UNOS INSTRUMENTOS INSTALADOS EN LINEA LLAMADOS
TURBIDIMETROS, PH METRO Y COMPARADORES COLORIMETRICOS (ANALIZADOR DE CLORO RESIDUAL)
ENVIAN INFORMACION AL SISTEMA SCADA. LA INFORMACION TRASMITIDA PUEDE SER ANALOGICA O
DIGITAL
LA INFORMACION ANALOGICA SON SEÑALES ELECTRICAS CONTINUAS ENTODO UN RANGO DE

OPERACIÓN Y LAS SEÑALES DIGITALES SOLO TIENE DOS OPCIONES, ABIERTO O CERRADO, ENCENDIDO
O APAGADO, MARCHA O PARADA.
TURBIEDAD RESIDUAL.- ES LA TURBIEDAD QUE QUEDA DESPUES DEL PROCESO FINAL
LA TURBIEDAD SON PARTICULAS EN SUSPENSION O COLOIDES QUE POR SU TAMAÑO REDUCEN LA

TRANSPARENCIA EN MENOR O MAYOR GRADO
LAS PARTICULAS CAUSANTES DE LA TURBIEDAD REDUCEN LA EFICACIA EN LA DESINFECCION Y

PROTEGEN FISICAMENTE A LOS MICROORGANISMOS DEL CONTACTO DIRECTO CON EL
DESINFECTANTE.
LA TURBIEDAD OCASIONA SEDIMENTOS EN LOS RESERVORIOS Y TUBERIAS CREANDO UN LUGAR

PROPICIO PARA LA PROLIFERACION DE MICROORGANISMOS.
LA OMS INDICA QUE PARA UNA DESINFECCION EFICIENTE EL AGUA FILTRADA DEBERA TENER UNA
TURBIEDAD PROMEDIO < 1 NTU.
LOS ESTANDARES INTERNOS DE LA AGENCIA DE PROTECCION AMBIENTAL DE LOS EEUU (EPA)

ESTABLECEN QUE LAS AGUAS DE CONSUMO HUMANO DEBEN TENER COMO MAXIMO 5.0 NTU.
GUIAS DE CALIDAD DE AGUA PARA CONSUMO HUMANO DE LA OMS RECOMIENDAN 5.0 NTU.
TURBIEDAD RESIDUAL DE AGUA PARA CONSUMO HUMANO
OMS SGI
5.0 NTU 1.0 NTU
LA MEDICION DE TURBIEDAD RESIDUAL DEL AGUA TRATADA A LA SALIDA DE LAS PLANTAS Y

RESERVORIOS SE REALIZA MEDIANTE UNOS EQUIPOS INSTALADOS EN LINEA LLAMADO
TURBIDIMETRO. LAS UNIDADES A UTILIZAR SON NAFALOMETRICA (NTU)
ESTOS DATOS DE TURBIEDAD RESIDUAL SE VISULIZAN

EN EL SISTEMA SCADA EN TIEMPO REAL.
EN CASO QUE LOS TURBIDIMETROS INSTALADO

EN LINEA FALLARAN SE UTILIZAN EQUIPOS DE
CAMPO PARA LA MEDICION
EL EQUIPO ATRAVES DE UN LENTE OPTICO, ABSORBE

LA LUZ QUE ATRAVIEZA UNA MUESTRA DE AGUA.
EL INSTRUMENTO EMPLEADO EN LINEA ES UN EQUIPO DE MARCA HACH. LA MUESTRA FLUYE A

TRAVEZ DE LA TRAMPA DE BURBUJAS PARA ELIMINAR LAS BURBUJAS DE AIRE LUEGO PASA POR
UN HAS DE LUZ DE ALTA INTENSIDAD, LA LUZ DISPERSADA A 90° POR LAS PARTICULAS
SUSPENDIDAS EN LA MUESTRA ES DETECTADA POR LA FOTOCELDA SUMERGIDA.
LA CANTIDAD DE LUZ ABSORBIDA POR LA FOTOCELDA ES PROPORCIONAL A LA TURBIDEZ DE LA
MUESTRA
TABLA DE CONTROL
Codigo : GPTC001
TABLA DE CONTROL DE LA CALIDAD EN EL PROCESO DE Revision : 28
PARAMETRO DE CONTROL DELDEAGUA

TRATAMIENTO TRATADA A LA
AGUA POTABLE SALIDA DE LA PLANTA Y
Aprobado
Fecha
Pagina
:
:
: GPDP
2011.01.20
8 de 14

Método de Verificación
Como Acción sobre el
Control y/o
Caracteristica de Límite de Analisis de proceso Documentos de
Proceso aseguramiento
calidad/Factor calidad Quien Cuando Donde Instrumento de Reportar a Datos a falta de referencia
del proceso
medición Registrar en conformidad
Lavar el filtro; y/o cuando GPPR004 Cont proc

Pérdida de carga en Galería de Filtros - P1
Cada 4 Horas Piezómetro GPFO011 la turbiedad es mayor de GPIN024 Lectur perd
filtros 1,80 m a 2,20 m y P2.
1,00 NTU .
Tiempo de lavado del Lavar nuevamente el filtro.

Operario GPPR004 Cont proc
filtro: Mantenimiento del Filtro
Especializado Periódo de lavado Filtros Planta 1 y 2 Cronómetro GPFO011 GPIN023 Lavado F1
Planta Nº1= 17-19mm Comunicar a Especialista
GPIN025 Lavado F2
Planta Nº2= 16-18 min. Planta
Especialista de Plantas GPPR004 Cont Proc

FILTRACIÒN
Sistema Verificar equipo en línea.

Medición de turbiedad Cada hora Agua filtrada GPFO007 GPIN002 Med Turb
automatizado. PNC isosystem action
GPFO008 GNCPR004 Cont PNC
Evaluación de lechos
filtrantes (nivel, Mantenimiento de filtro
<= 1.00 NTU Especialista de GPIN037 Determ anal
coeficiente de Tamices Estándar y (limpieza y cambio de
Dos veces por año Evaluación de Plantas granulométrico
uniformidad, diametro wincha toberas rotas)
GPFO054 GNCPR004 Cont PNC
efectivo, porosidad y GPTC002
peso especifico)
Especialista de
Evaluación del tiempo de Cronómetro y GPIN040
Especialista de planta Evaluación de Plantas:
lavado Filtros Plantas Turbidímetro Modificación de Det tiempo de lavado
y Técnico de GPFO58
1y2 parámetros de lavado de
Evaluación de Plantas Mensual
filtros
Muestreador Especialista de GPTC002
Evaluación de carrera de GPIN041
automático y Evaluación de Plantas :
filtración Det Carrera filtración
Turbidímetro GPFO059
Mantenimiento de filtro
Control de pérdida de
JEOP modificación de
agua de lavado menor o Mensual acumulado Gráfica de tendencia GPPR012 Proc Seguim
parámetros de lavado
igual al 3 %
GPTC002
CLORO RESIDUAL.- ES LA CANTIDAD DE CLORO QUE QUEDA DESPUES QUE ESTE ACTUA COMO
PROTECCION CONTRA POSIBLE CONTAMINANTE EN EL TRANSPORTE O DISTRIBUCION POR LAS
TUBERIAS QUE CONDUCEN A LOS RESERVORIOS Y/O CIUDAD Y SE MIDE EN mg/l
UN DESINFECTANTE DEBE CUMPLIR CON CIERTOS REQUISITOS :
- CAPAZ DE ELIMINAR A TODAS LAS BACTERIAS QUE CAUSAN ENFERMEDAD
- NO DEBE SER TOXICO EN DOSIS USUALES
- NO PRODUCE OLOR NI SABOR EN EL AGUA
- COSTO RAZONABLE, FACIL TRANSPORTE, MANIPULEO Y DOSIFICACION.
- QUEDA RESIDUAL EN EL AGUA Y ES DE FACIL MEDICION.

TABLA DE CONTROL
Codigo : GPTC001
TABLA DE CONTROL
PARAMETRO DE CONTROL DE LA CALIDAD
DEL AGUA TRATADA EN ELAPROCESO DE DE
LA SALIDA LA
Revision
PLANTA Y
: 28
Aprobado : GPDP
TRATAMIENTO DE AGUA POTABLE Fecha : 2011.01.20
RESERVORIO DE AGUA TRATADA Pagina :
10 de 14
Como Acción sobre el
Caracteristica Control y/o
Límite de Analisis de proceso Documentos de
PROCESO de aseguramiento
calidad Quien Cuando Donde Instrumento de Reportar a Datos a falta de referencia
calidad/Factor del proceso
Regular dosificación de
Especialista de Plantas GPPR004 Cont Proc
Operario cloro
Dosificación de cloro Contínua Agua Filtrada Cloradores GPFO007 GPIN028 Pues March
Especializado Aplicar de emergencia
POSTCLORACIÒN
GPFO008 GPIN030 Dosif Clor

GPTC002
Verificar dosificación de
Medición de cloro Analizador digital de Especialista de Planta GPPR004 Cont Proc
Cloro Residual 1,50 +/- 0.20 mg/L Técnico de planta Cada 2 horas Salida de Planta Nº 1. Gráfica de tendencia cloro
residual cloro residual GPF013 GPIN012 Proc segu
GPTC002
Stock de seguridad Coordinación con

Técnico de Almacenes de de Especialista de Planta proveedores para GPPR007 Manipul IQ
cloro 907= 30 Tn Lunes a Viernes Balanzas
Evaluación de Planta insumos químicos GPFO062 incremento de frecuencia GPIN039 Cont Exist
para las 2 plantas
de abastecimiento.
Verificación de
Verificación y ajuste de
sistema de medición Especialista de Quincenal o cuando Canal de agua de JEOP
Correntómetro fórmulas de medición de GPIN045 Medición Q
Según programa de de caudal: Desviación Evaluación de Planta sea necesario Vicentelo y La Menacho GPFO067
caudales
Caudal producido < 3%
producción
Especialista de Plantas
Operario Sistema Regular caudal de
Lectura de caudal Cada hora Salida de Planta Nº 1 y2 GPFO007 GPPR004 Cont Proc
Especializado automatizado/Scada produccion
GPFO008
COMPORTAMIENTO QUIMICO DEL CLORO EN EL AGUA
CLORO (Cl2)
RESIDUAL TOTAL CONSUMIDO
LIBRE COMBINADO
HOCl OCl- NH2Cl NHCl2 NCl3

Cloro Residual Total:

Incluye el:
Cloro residual libre + Cloro combinado
Cloro Total
Cloro Libre Cloro Combinado

EL CLORO RESIDUAL LIBRE ES EL QUE SE ENCUENTRA EN EL AGUA COMO ACIDO

HIPOCLOROSO E HIPOCLORITO.
DE ACUERDO A LA PRUEBA DE DEMANDA DE CLORO QUE SE REALIZA EN EL LABORATORIO, SE

APLICA LA DOSIS ADECUADA CON LA FINALIDAD DE TENER UN RESIDUAL QUE ASEGURE LA
CALIDAD DEL AGUA QUE LLEGA A NUESTRO DOMICILIO
DEMANDA DE CLORO ES LA DIFERENCIA ENTRE EL CLORO APLICADO Y EL CLORO RESIDUAL
LA CALIDAD MICROBIOLOGICA DEL AGUA POTABLE EN LA SALIDA DE PLANTA Y EN TODA LA RED

DE DISTRIBUCION DEBE MANTENERSE MEDIANTE UNA ADECUADA PRESION EN TODO EL SISTEMA
Y EL CONTROL DE NIVEL DE CLORO RESIDUAL
CLORO RESIDUAL SEGÚN ESTANDARES ESTABLECIDO EN NUESTRO SISTEMA DE GESTION DE

CALIDAD ISO 9001 :
SALIDA DE LA PLANTA 1.50+ 0.2 mg/l
SALIDA DE CAMARA DE REGULACION “OVNI” 1.50+ 0.2 mg/l
SALIDA DE RESERVORIO VICENTELO (R1 AL R4) 1.10+0.2 mg/l
SALIDA DE RESERVORIO VICENTELO (R5) 1.30+0.2 mg/l
SALIDA DE RESERVORIO MENACHO (M1 Y M3) 0.90+0.2 mg/l
ESTOS DATOS DE CLORO RESIDUAL SE VISUALIZAN EN EL SISTEMA SCADA EN TIEMPO REAL

LA MEDICION DE CLORO RESIDUAL DEL AGUA TRATADA A LA SALIDA DE LAS PLANTAS Y

RESERVORIOS SE REALIZA MEDIANTE UNOS EQUIPOS INSTALADOS EN LINEA LLAMADO
COMPARADORES COLORIMETRICOS. LAS UNIDADES A UTILIZAR SON mg/l
EN CASO QUE LOS COMPARADORES COLORIMETRICO

INSTALADO EN LINEA FALLARAN SE UTILIZAN
EQUIPOS DE CAMPO PARA LA MEDICION
COMPARADOR DIGITAL.- ES UN EQUIPO DISEÑADO

PARA MEDICION COLORIMETRICA (DE LONGITUD DE
ONDA SIMPLE CALIBRADO) PARA MEDIR LA CANTIDAD
DE CLORO RESIDUAL EN MUESTRA DE AGUA.
LOS EQUIPOS INSTALADOS EN LINEA SON LOS ANALIZADORES

DE CLORO RESIDUAL MARCA HACH.
EL ANALIZADOR ESTA DISEÑADO PARA TOMAR Y ANALIZAR

UNA PORCION DE LA MUESTRA APROXIMADAMENTE EN 2.5 MIM.
LA PORCION DE LA MUESTRA ES CAPTURADA EN LA CELDA

COLORIMETRICA EN DONDE EL COLOR TRANSPARENTE DE
LA MUESTRA ES MEDIDO PARA PROVEER DE UN CERO
AUTOMATICO COMO PUNTO DE REFERENCIA.
LOS REACTIVOS (BUFFER Y DPD DISUELTOS) SON AGREGADOS

EN ESTE PUNTO PARA DESARROLLAR UN COLOR ROJIZO
EL CUAL ES MEDIDO Y COMPARADO CON EL PUNTO DE
REFERENCIA.
EL COLOR ROJIZO DESARROLLADO VA A SER PROPORCIONAL A

LA CONCENTRACION DE CLORO DE LA MUESTRA.
TABLA DE CONTROL
Codigo : GPTC001
TABLA DE CONTROL DE LA CALIDAD EN EL PROCESO DE Revision : 28
Aprobado : GPDP
TRATAMIENTO DE AGUA POTABLE Fecha : 2011.01.20
PARAMETRO DE CONTROL DEL AGUA TRATADA A LA SALIDA DE LA PLANTA Y Pagina : 11 de 14

Acción sobre el
Control y/o Como
Caracteristica de Analisis de proceso Documentos de
Proceso Límite de calidad aseguramiento
calidad/Factor Quien Cuando Donde Instrumento de Reportar a Datos a falta de referencia
del proceso
Niveles de Nivel Nivel
Reservorios Mínimo Máximo
1,20 m - 6,70 m Variar producción de las
R5 (con apertura bypass con Caudal producido de Especialista de Planta GPPR004 Cont Proc
Centro de supervisión Plantas
máxima demanda) acuerdo a la demanda Técnico de Planta Cada hora Sensor de nivel GPFO016 Gráficas de tendencia GPPR008 Almacena
automatizada GPTC002
Vicentelo 1,20 m - 6,50 m y/o horario GPFO012 ANS EOP
PNC isosystem action
Menacho 1,6 m - 4,0 m
Especialista de Modificar % de apertura GPPR004 Cont Proces

Operario
ALMACENAMIENTO DE AGUA PARA
Nivel de Agua en Cámara de Regulación del By- En cámara de By- Planta/ Centro de de válvula de by-pass GPINO058 Ope Valv By
5.0 - 5.5 m Especializado Cada turno Válvula del By-Pass
Regulación y Distribución OVNI Pass del Ovni Pass Control GPTC002 GPPR008 Almacena
Planta 2
SCADA PNC isosystem action ANS EOP
Cloro residual libre en los

puntos de control:
CONSUMO HUMANO
1-Cámara de Regulacion y
1,50+/-0,20 mg/L,
Distribución (OVNI)
Regular dosificación de
Especialista de
Operario Canal de conducción cloro
Recloración Cuando se requiera. Clorador Plantas
2-Reservorio Vicentelo R5. 1,30+/-0,20 mg/L, Especializado al reservorio "R5" GPTC002
GPFO007
GPPR004 Cont Proce
1,10+/-0,20 mg/L, GPIN0012 Proc Segu
3-Reservorio Vicentelo
(R1, R2, R3 y R4) ANS EOP
Verificar cloro residual a

la salida de plantas
0,90+/-0,20 mg/L,
4-Reservorio de La Menacho Especialista de Planta Verificar y/o optimizar
. Medición de cloro Técnico de Planta a Analizador de cloro Histograma y
Cada hora Puntos de control GPFO012 proceso de
con Capacidad de residual través del SCADA residual en línea Gráfica de Control
GPFO013 Post-Cloracion.
Procesos >=0,80
GPTC002
Verificar pH y proceso
pH
Especialista de de tratamiento y ejecutar
Punto de Control 1 Técnico de planta a Punto de Control 1 GPIN005 Determin pH
7.0 - 8.0 unidades Medicion de pH Cada hora pHmetro en línea Planta Gráficas de tendencia acción inmediata para
Punto de Control 2 Punto de través del SCADA Punto de Control 3 ANS EOP
GPFO012 anular la causa
Control 3 Punto de Control 4
Verificar proceso de
<= 1.00 NTU. tratamiento y ejecutar
Especialista de GPPR004 Cont Proc
. Técnico de planta a Histograma y acción inmediata para
Turbiedad Medición de turbiedad Cada hora Puntos de control Turbidímetro en línea. Planta GPIN002 Med turb
Con Capacidad de través del SCADA Gráfica de Control anular la causa
GPFO012 ANS EOP
Proceso >=0,80 GPTC002
pH.- ES UN INDICADOR DE LAS CONCENTRACION DE LOS IONES HIDROGENOS EN SOLUCION

EL pH = log 10 (H+) Y ES LEIDO CON UNA SENSIBILIDAD DE 0.01 UNIDADES CON ELECTRODOS DE
VIDRIO DE CALOMEL, QUE DISPONE DE UN COMPENSADOR DE TEMPERATURA, ESTE MEDIDOR DEBE
SER CALIBRADO CON SOLUCION AMORTIGUADORAS.
ES DE SUMA INPORTANCIA PARA LA VIDA DE LOS MICROORGANISMOS ACUATICOS YA QUE

VALORES MUY ALTO O MUY BAJO OFRECEN A LOS MICROORGANISMO UN MEDIO ADVERSO, CON
EXCEPCIÓN DE LOS QUISTES DE AMEBAS, QUE SOPORTAN UN pH TAN ALTO COMO 13 Y TAN BAJO
COMO 1.
AFECTA A LAS TUBERIAS POR PROBLEMA DE CORROSION E INCRUSTACION
EL pH A LA SALIDA DE LA PLANTA Y DE LOS RESERVORIOS DE AGUA TRATADA DEBE ESTAR EN EL

RANGO DE 6.5 A 8.0 UNIDADES DE ACUERDO A ESTANDARES DE NUESTRO SISTEMA DE GESTION DE
CALIDAD ISO 9001
El pH ALA SALIDA DE LA PLANTA SE MIDE CON UN INSTRUMENTO DE LABORATORIO LLAMADO

PH METRO Y SALIDA DE LOS RESERVORIOS CON INSTRUMENTOS DE MEDICION EN LINEA
EN CASO QUE LOS INSTRUMENTOS DE MEDICION

EN LINEA FALLARAN SE UTILIZARA EL EQUIPO
DE LABORATORIO
TODOS LOS EQUIPOS UTILIZADOS PARA LA

MEDICION DEBEN TENER UN MANTENIMIENTO
PREVENTIVO PARA ASEGURAR LA COMFIABILIDAD
DE LAS MEDICIONES.
ALMACENAMIENTO Y REGULACION DE AGUA TRATADA EN LOS RESERVORIOS
OBJETIVO : EL OBJETIVO DE ALMACENAR Y LLENAR AGUA TRATADA EN LOS RESERVORIOS

ES PARA GARANTIZAR EL ABASTECIMIENTO SOSTENIDO DE LAS LINEAS MATRICES
DE DISTRIBUCION DENTRO DE LOS LIMITES DE CALIDAD, DE MODO QUE NO
AFECTEN EL NORMAL ABASTECIMIENTO A NUESTROS CLIENTES
RESERVORIO DE AGUA TRATADA:
RESERVORIOS CANTIDAD CAPACIDAD NIVEL DE ALMACENAMIENTO

MAX MIN.
RESERVORIO DE VICENTELO (R1 AL R4) 4 35000 m3 c/u 6.50 m 1.20 m

RESERVORIO DE VICENTELO R5 1 55000 m3 6.70 m 1.20 m
RESERVORIO MENACHO (M1 Y M3) 2 12000 m3 c/u 4.00 m 1.60 m
CAMARA DE REGULACION “OVNI” 1 5.50 m 5.00 m
ALMACENAMIENTO Y REGULACION DE AGUA TRATADA EN RESERVORIOS
UBICACIÓN:
RESERVORIO DE VICENTELO (R1 AL R5) ESTA SITUADO EN LA ZONA DENOMINADA VICENTELO,

DENTRO DE LAS INSTALACIONES DE LA ATARJEA
RESERVORIO DE MENACHO (M1 Y M3) ESTAN SITUADOS EN LA ZONA DE LA MENACHO A 2 KM

DE LA ATARJEA EN EL DISTRITO DEL AGUSTINO
CAMARA DE REGULACION “OVNI” ESTA SITUADO DENTRO DE LA INSTALACION DE LA

ATARJEA
EN LA ATARJEA EXISTEN DOS PLANTAS, PLANTA N°1 Y PLANTA N°2 CADA UNA CON UNA CAPACIDAD
MAXIMA DE TRATAMIENTO DE 10 m3 /sg.
AGUA PRODUCIDA Y DISTRIBUIDA EN LOS RESERVORIOS

RESERVORIO DE VICENTELO (R1 AL R4) ALMACENA AGUA PRODUCIDA EN LA PLANTA N°1
RESERVORIO DE VICENTELO R5 ALMACENA AGUA PRODUCIDA EN LA PLANTA N°1 Y N°2
RESERVORIO MENACHO (M1 Y M3) ALMACENA AGUA PRODUCIDA EN LA PLANTA N°1
CAMARA DE REGULACION “OVNI” INGRESA AGUA PRODUCIDA DE LA PLANTA N°2
LOS RESERVORIOS TINEN COMO FUNCION REGULAR LA DISPONIVILIDAD DE AGUA POTABLE,

ALMACENANDOLAS HASTA ALCANZAR SUNIVEL MAXIMO EN MOMENTO DE POCO CONSUMO Y
UTILIZARLO ESTE VOLUMEN EN MOMENTO DE MAXIMO CONSUMO HASTA ALCANZAR NIVEL MUY
PROXIMO AL LIMITE MINIMO ESTABLECIDO
NIVELES DE RESERVORIOS VICENTELO R1-R4 Y CAUDAL PRODUCIDO EN PLANTA 1
10
0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
Nivel Max 4.4 4.7 5 5.3 5.6 5.8 6 5.9 5.6 5.3 5 4.65 4.3 4 3.7 3.4 3.1 3.1 3.3 3.5 3.7 3.9 4.1 4.2
Nivel Min 3.8 4.1 4.4 4.7 5 5.2 5.4 5.3 5 4.7 4.4 4.05 3.7 3.4 3.1 2.8 2.5 2.5 2.7 2.9 3.1 3.3 3.5 3.6
Nivel R1-R4 4.17 4.5 4.88 5.28 5.77 5.96 6.01 5.97 5.81 5.61 5.39 5.12 4.87 4.62 4.36 4.08 3.78 3.51 3.21 3 2.87 2.86 3.05 3.34
Q1 Prod 6.15 6.51 6.78 7.05 7.05 7.61 8.58 8.71 8.75 8.87 8.93 8.61 8.88 8.89 8.72 8.41 8.43 7.81 6.2 6.15 6.28 6.55 6.58 6.59
Nivel Max Nivel Min Nivel R1-R4 Q1 Prod

NIVELES DE RESERVORIO VICENTELO R5 Y CAUDAL PRODUCIDO EN PLANTA 2
11
-1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
Nivel Max 4.65 5.3 6 6.5 6.7 6.8 6.7 6.4 5.8 5.3 4.8 4.35 3.9 3.5 3.1 2.9 2.6 2.9 3.2 3.5 3.8 4.1 4.3 4.4
Nivel Min 4 4.65 5.3 5.9 6.1 6.2 6.1 5.7 5.2 4.7 4.2 3.75 3.3 2.9 2.5 2.3 2 2.3 2.6 2.9 3.2 3.5 3.7 3.8
Nivel R1-R4 4.27 4.48 5.11 6.06 6.43 6.65 6.59 6.45 6.16 5.43 4.93 4.28 3.5 2.74 2.3 2.09 2.47 2.68 2.71 3.14 3.39 3.64 3.54 3.83
Q1 Prod
Nivel Max Nivel Min Nivel R1-R4 Q1 Prod

LOS VOLUMENES, NIVELES, PRODUCCION Y DISTRIBUCION SE VISULIZAN EN LA PANTALLAS DEL

SISTEMA SCADA DEL CENTRO DE SUPERVISION AUTOMATIZADA (TIEMPO REAL Y EN HISTORICOS)
CONTROL DE VALVULAS :
-VALVULAS DE RESERVORIOS DE VICENTELO (R1 AL R4) .- LOS CUATRO RESERVORIOS DE

VICENTELO TIENEN VALVULAS DE ENTRADA Y SALIDA, Y SON MANIOBRADAS EN FORMA LOCAL
DESDE LA CAMARA DE VALVULA DE CADA RESERVORIO
-VALVULA DE RESERVORIO DE VICENTELO R5 .- EL RESERVORIO R5 TIENE VALVULA DE ENTRDA Y

SALIDA, Y UNA VALVULA DE BY-PASS DE CONDUCCION DIRECTA, SON MANIOBRADAS EN FORMA
LOCAL DESDE LA CAMARA DE VALVULA DE DICHO RESERVORIO Y EN FORMA REMOTA DESDE EL
SISTEMA SCADA DEL CENTRO DE CONTROL
-VALVULA DE RESERVORIO MENACHO (M1 Y M3) .- CADA RESERVORIO TIENEN VALVULAS DE

ENTRADA Y SALIDA, SON MANIOBRADAS EN FORMA LOCAL
-CAMARA DE REGULACION OVNI .- TIENE UNA VALVULA DE BY-PASS POR DONDE TRANSPORTA
AGUA AL R5 Y ES MANIOBRADA EN FORMA LOCAL DESDE LA MISMA CAMARA Y EN FORMA
REMOTA DESDE EL SISTEMA SCADA DEL CENTRO DE CONTROL
-COMPUERTA SALIDA DE PLANTA N°1 HACIA RESERVORIO MENACHO .- ESTA VALVULA ES

MANIOBRADA EN FORMA LOCAL Y REMOTA, ES UTILIZADA PARA REGULAR CAUDAL DE INGRESO
Y NIVEL EN DICHO RESERVORIO
-COMPUERTA SALIDA DE PLANTA N°1 HACIA RESERVORIO VICENTELO (R1 AL R4) .- ESTA VALVULA
ES
MANIOBRADA EN FORMA LOCAL Y REMOTA, ES UTILIZADA PARA REGULAR CAUDAL DE INGRESO
Y NIVEL EN LOS RESERVORIOS DE VICENTELO DEL R1 AL R5
-VALVULA DE CABECERA MENACHO – R5 .- ES MANIOBRADA POR EDP PERO EL PORCENTAJE DE

APERTURA SE VISUALIZA EN EL SISTEMA SCADA Y SE UTILIZA PARA MANTENER NIVEL DEL R5
EN MOMENTOS DE MUCHA DEMNADA
-VALVULA DE CABECERA VICENTELO-MENACHO.- ES MANIOBRADA EN FORMA LOCAL Y REMOTA

DESDE EL CENTRO DE CONTROLY SE UTILIZA PARA MANTENER NIVEL DEL R5 EN MOMENTOS DE
MUCHA DEMNADA
Centro de Control de Plantas
GARANTIA DE CALIDAD :
-PERSONAL CAPACITADO
-EQUIPOS Y MATERIAL REQUERIDOS
-PROGRAMA DE MANTENIMIENTO Y CALIBRACION DE EQUIPOS
-PROGRAMA DE MANTENIMIENTO Y LIMPIEZA DE RESERVORIOS
-PROCEDIMIENTOS
-REPORTE DE DATOS
-ALMACENAMIENTO DE DATOS Y CONTROL ESTADISTICOS.
LA PLANTA DE TRATAMIENTO DE LA ATARJEA TIENE CERTIFICACION ISO 9001, LO QUE NOS

PERMITE CONTAR CON PROCESOS ESTANDARIZADOS, Y CON PLANES DE CONTINGENCIA ANTE
FALLA DE RESERVORIOS DE ALMACENAMIENTO VICENTELO
Muchas Gracias

6 Reservorios

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

6 Reservorios

Cargado por

Copyright:

Formatos disponibles

CURSO OPERACIÓN DE PLANTAS :

-PARAMETRO DE CONTROL A LA SALIDA DE PLANTA Y

-ALMACENAMIENTO Y REGULACION DE AGUA TRATADA

EXPOSITOR : ING BALTAZAR MARCELO LUYO

LA PLANTA DE TRATAMIENTO DE LA ATARJEA QUE ABASTECE DE AGUA POTABLE A LA CIUDAD DE

EL PROCESO DE TRATAMIENTO QUE SE REALIZA EN LA PLANTA ES DE UN ALTO NIVEL

PARAMETRO FISICO : TURBIEDAD, COLOR , TEMPERATURA….

PARAMETRO QUIMICO : ACEITES Y GRASAS, AGENTES

PARAMETROS MICRO BIOLOGICOS : COLIFORMES TOTALES, COLIFORMES

LA OPTIMA REMOCION DE SÓLIDOS Y REDUCCION BACTERIOLOGICA EN EL PRE TRATAMIENTO Y

Artículo 63°.- Parámetros de control obligatorio (PCO)

Artículo 66°.- Control de desinfectante

LOS PRINCIPALES PARAMETRO DE CONTROL A LA SALIDA DE LAS PLANTAS Y DE LOS RESERVORIOS

ESTOS PARAMETROS DE CONTROL A LA SALIDA DE LAS PLANTAS Y DE LOS RESERVORIOS DE

LA INFORMACION ANALOGICA SON SEÑALES ELECTRICAS CONTINUAS ENTODO UN RANGO DE

TURBIEDAD RESIDUAL.- ES LA TURBIEDAD QUE QUEDA DESPUES DEL PROCESO FINAL

LA TURBIEDAD SON PARTICULAS EN SUSPENSION O COLOIDES QUE POR SU TAMAÑO REDUCEN LA

LAS PARTICULAS CAUSANTES DE LA TURBIEDAD REDUCEN LA EFICACIA EN LA DESINFECCION Y

LA TURBIEDAD OCASIONA SEDIMENTOS EN LOS RESERVORIOS Y TUBERIAS CREANDO UN LUGAR

LOS ESTANDARES INTERNOS DE LA AGENCIA DE PROTECCION AMBIENTAL DE LOS EEUU (EPA)

TURBIEDAD RESIDUAL DE AGUA PARA CONSUMO HUMANO

5.0 NTU 1.0 NTU

LA MEDICION DE TURBIEDAD RESIDUAL DEL AGUA TRATADA A LA SALIDA DE LAS PLANTAS Y

ESTOS DATOS DE TURBIEDAD RESIDUAL SE VISULIZAN

EN CASO QUE LOS TURBIDIMETROS INSTALADO

EL EQUIPO ATRAVES DE UN LENTE OPTICO, ABSORBE

EL INSTRUMENTO EMPLEADO EN LINEA ES UN EQUIPO DE MARCA HACH. LA MUESTRA FLUYE A

PARAMETRO DE CONTROL DELDEAGUA

RESERVORIO DE AGUA TRATADA

Lavar el filtro; y/o cuando GPPR004 Cont proc

Tiempo de lavado del Lavar nuevamente el filtro.

Especialista de Plantas GPPR004 Cont Proc

Sistema Verificar equipo en línea.

UN DESINFECTANTE DEBE CUMPLIR CON CIERTOS REQUISITOS :

- CAPAZ DE ELIMINAR A TODAS LAS BACTERIAS QUE CAUSAN ENFERMEDAD

- NO DEBE SER TOXICO EN DOSIS USUALES

- NO PRODUCE OLOR NI SABOR EN EL AGUA

- COSTO RAZONABLE, FACIL TRANSPORTE, MANIPULEO Y DOSIFICACION.

- QUEDA RESIDUAL EN EL AGUA Y ES DE FACIL MEDICION.

GPFO008 GPIN030 Dosif Clor

Stock de seguridad Coordinación con

COMPORTAMIENTO QUIMICO DEL CLORO EN EL AGUA

RESIDUAL TOTAL CONSUMIDO

HOCl OCl- NH2Cl NHCl2 NCl3

Cloro Residual Total:

Cloro Libre Cloro Combinado

EL CLORO RESIDUAL LIBRE ES EL QUE SE ENCUENTRA EN EL AGUA COMO ACIDO

DE ACUERDO A LA PRUEBA DE DEMANDA DE CLORO QUE SE REALIZA EN EL LABORATORIO, SE

DEMANDA DE CLORO ES LA DIFERENCIA ENTRE EL CLORO APLICADO Y EL CLORO RESIDUAL

LA CALIDAD MICROBIOLOGICA DEL AGUA POTABLE EN LA SALIDA DE PLANTA Y EN TODA LA RED

CLORO RESIDUAL SEGÚN ESTANDARES ESTABLECIDO EN NUESTRO SISTEMA DE GESTION DE

SALIDA DE LA PLANTA 1.50+ 0.2 mg/l

SALIDA DE CAMARA DE REGULACION “OVNI” 1.50+ 0.2 mg/l

SALIDA DE RESERVORIO VICENTELO (R1 AL R4) 1.10+0.2 mg/l

SALIDA DE RESERVORIO VICENTELO (R5) 1.30+0.2 mg/l

SALIDA DE RESERVORIO MENACHO (M1 Y M3) 0.90+0.2 mg/l

ESTOS DATOS DE CLORO RESIDUAL SE VISUALIZAN EN EL SISTEMA SCADA EN TIEMPO REAL

LA MEDICION DE CLORO RESIDUAL DEL AGUA TRATADA A LA SALIDA DE LAS PLANTAS Y

EN CASO QUE LOS COMPARADORES COLORIMETRICO

COMPARADOR DIGITAL.- ES UN EQUIPO DISEÑADO

LOS EQUIPOS INSTALADOS EN LINEA SON LOS ANALIZADORES

EL ANALIZADOR ESTA DISEÑADO PARA TOMAR Y ANALIZAR

LA PORCION DE LA MUESTRA ES CAPTURADA EN LA CELDA
