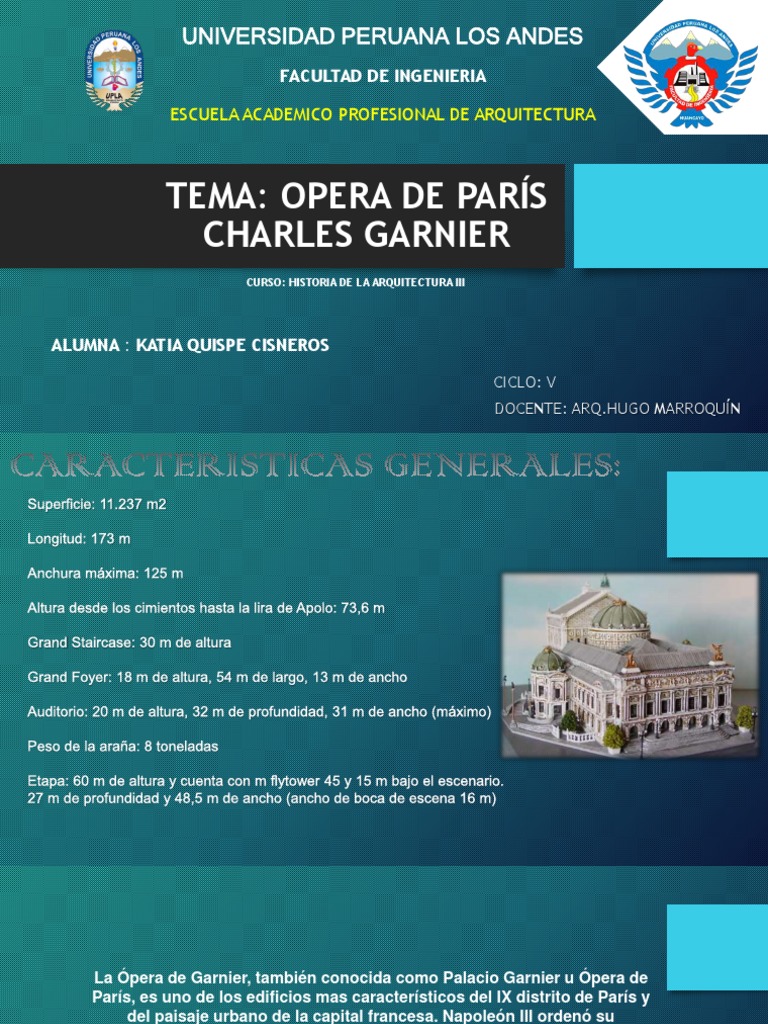

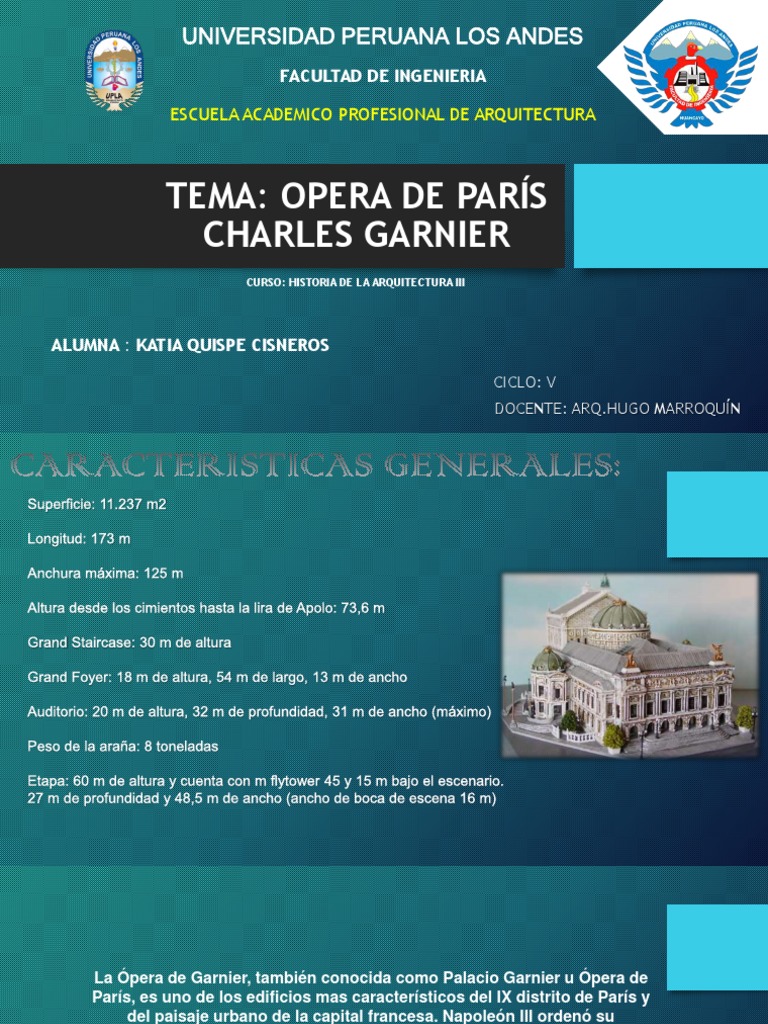

FACULTAD DE INGENIERIA
CICLO: V
DOCENTE: ARQ.HUGO MARROQUÍN
La Ópera de Garnier, también conocida como Palacio Garnier u Ópera de
París, es uno de los edificios mas característicos del IX distrito de París y
del paisaje urbano de la capital francesa. Napoleón III ordenó su
construcción al arquitecto Charles Garnier, quien lo diseñó en estilo
Neobarroco.
INGRESO PRINCIPAL
INGRESO DEL
EMPERADOR
INGRESO DE LOS ABONADOS
O CIRCULACIONES INTERIORES
ARTISTAS
CIRCULACION VERTIVAL
Z
O
N
I
F
I
C
A
C
I
O
N
ZONAS SOCIALES
ZUM, TEATRO, FOYER,
BIBLIOTECA, AUDITORIO,
ZONA
COMPLEMENTARIA
RESTAURANT,SALAS DE ZONA
CONSIERTO ZONAS DE SERVICIO
ADMINISTRATIVA
auditorio
vestido
Puesta en Hall de
res
escena Auditorio (teatro) ingreso
(teatro)
A
N
A
L ACCESORIOS DE TINDA
I
S
I
S
ESCENARIO
F
U
N
C
I
O
N
A
L
NIVEL DE LA PLANTA PRINCIPAL Y DE LOS PALCOS DEL 1er PISO
11
NIVEL DE LA PLANTA
PRINCIPAL Y DE LOS 5 9
PALCOS DEL PRIMER PISO
1 . loggia
2 . Gran foyer Plaza
de la 1 2 3 8
3 . Antesala 10
4 . Salón del sol Opera
5 . Salón de la luna
6 . Salón del glaciar
7 . Galería de glaciar
8 . Escenario 4 9
9 . Palcos del primer piso n°
25-27 y 26-28 7
10 . Sala de espectáculos
11 . Galería superior de la 6
biblioteca-museo.
NIVEL DE LA ORQUESTA
14
13
12
NIVEL DE LA ORQUESTA
12 . Escaleras laterales
13 . Entrada de la biblioteca-museo
14 . Zona para exposiciones
temporales.
12
RECEPCION Y VESTIBULO
I . Recepción 16
15 . Fachada principal
16 . Pabellón del jefe de
Estado
17 . Pabellón de los
Abonados
18 . Gran vestíbulo 22
19 . Tienda
20 . Vestíbulo de control 15 18 20 23
21 . Planos y cortes del
teatro
22 . Hacia el estanque de
la Pitonisa y la entrada 21
de los Abonados 19
23 . Gran escalera
17
ANALISIS ESPACIAL
Grand Foyer
Grand Staircase
ANALISIS ESPACIAL
ESCENARIO ASIENTOS
SONA SOCIAL
ESTUDIOS
ANALISIS ESPACIAL
Las luces. La bóveda central esta sostenida por vigas de hierro.
La sala.
A . HALL
HALL DE ENTRADA
Con capacidad para 2000 espectadores, el diseño está basado en una serie de arcos que descansan sobre pares de
columnas y que circundan el escenario y albergan los palcos y las tribunas de honor. Al centro del ambiente
hay un gran candelabro, un alarde de la tecnología en esa época, que puede descender por una serie de poleas
hasta el nivel del piso y que contiene un cuidadoso juego de luces de distinta intensidad.
El gran Candelabro central, que
Garnier diseñó con particular
cuidado, es ostentosa: grande y Es indiscutible que la
pesadamente decorada, a tono cúpula del auditorio
con la escala y textura del central de la Opera
lugar, EL CANDELABRO pesa Garnier, firmada por
alrededor de ocho toneladas . el artista Marc
Probablemente se puede Chagall, es todo un
considerar el detalle más impacto multicolor.
"técnico" entre los que aportó Colocada
el diseñador. Sus corolas de cuidadosamente
luces de distintas apariencias sobre las pinturas
debían deslumbrar: sus originales, su
destellos reverberarían en la inauguración en 1964
joyas de gran gala del público no dejó indiferente a
femenino. Inicialmente, se nadie, pero es ahora,
iluminaba con gas, por lo que con cierta
había que moverla con un gran perspectiva, cuando
torno; se preveía que las podemos apreciar el
corrientes de aire caliente que audaz contraste entre
engendrarían sus mechas la pintura y su
encendidas forzarían el tiro de aristocrático entorno.
la descomunal chimenea de Puro eclecticismo.
ventilación que se abre encima
de ella.
ANALISIS
ESCENARIO ESPACIAL La torre de telares recogía decorados enteros (sin
doblarlos) en la parte superior. Mientras que los
amplios laterales del escenario acogían los chasis. El
A . del
suelo HALL
escenario era movible, y dotado de las guías
B y. ACCESO
trampillas
DE ABONADOS
habituales, para elevar y deslizar
C . ESCALERA DE HONOR
D . FOYER O LUGAR decorados.
DE DESCANZO
E . AUDITORIO
F . ESCENARIO
El gigantesco escenario de la Opera cuenta con 20m de altura y está pensado para La Opera se distinguió sobre todo por el número y
contener las descomunales escenografías que requería la moda de la Gran Opera de escala de todos estos elementos, mucho mayor que
mediados del siglo XIX. Estas ambiciosas obras teatrales contaban con la actuación de en otros teatros. Sin embargo, su diseño fue poco
varios cientos de personas; los actores principales, nutridos coros y un enorme número innovador: las técnicas en que se basaba eran
de comparsas, que se contrataba ocasionalmente, debían desenvolverse entre los tradicionales. El funcionamiento se explica en el
decorados. apartado de maquinaria de la Opera.
ANALISIS ESPACIAL
A . HALL
B . ACCESO DE ABONADOS
C . ESCALERA DE HONOR
D . FOYER O LUGAR DE DESCANZO
Situado tras la torre de telares. Punto de E . AUDITORIO
encuentro con las bailarinas, y, por tanto, un F . ESCENARIO
ámbito señalado, y decorado como cabía
esperar.
G . FOYER DE LA DANZA
El Foyer de la Danza debía tener dimensiones
lo suficientemente grandes para ensayar
ballets numerosos. Garnier lo colocó al fondo
del escenario con el propósito expreso de que
en ocasiones extraordinarias pudiera abrirse
la gran puerta de comunicación con el
escenario, y la perspectiva del decorado
quedara prolongada en esta sala.
De hecho frente a esa
obertura colocó el
magnífico espejo,
ejecutado en piezas (la
central fue en su
momento la luna más
grande del país), para
que sirviera de fondo, y
reflejara la perspectiva
formada, que alcanzaría
así los 100 metros
fingidos de profundidad.
ANALISIS FACHADA
Ubicada sobre una escalinata, la fachada esta compuesta de dos planos, uno muy ligero compuesto de columnas a manera de cortina y otro
que compone el edificio en si.
En el primer piso, en vez de una gran puerta principal, hay una columnata monumental, una referencia a la columnata del Louvre. En el
segundo piso se incluyen dos juegos de columnas, las más robustas con un fin estructural, y unas más pequeñas y bastante coloridas, cuya
policromía contrasta con el tono grisáceo de la mayoría de construcciones parisinas de la época, que le dan ligereza y son netamente
ornamentales.
Corona la fachada un ático, rescatando uno de los principios básicos de la composición clásica (una base, un cuerpo y una corona).
Estatua de Apolo con la lira, ubicada a 50 m del suelo es el punto más alto de la estructura. Funciona también como pararrayos
La danse (“The Dance”) de Jean-Baptiste Carpeaux, creada para la fachada del Palais Garnier de Paris.
Esta es una copia de Jean Juge realizado en 1963, el original se muestra en el Musée d´Orsay, Paris.
Estos volúmenes cilíndricos adosados permiten, uno el ingreso privado de la élite social y los abonados y el otro para el uso
exclusivo del emperador, para lo cual se dotó de una rampa para carruajes.
ESTRUCTURA Y
ACUSTICA
ESTRUCTURA
Oculto tras las molduras y adornos, se esconde la estructura metálica que sostiene al edificio. Es decir, se trata de un edificio
que utiliza tecnología moderna, pero disfrazado de antiguo.
ACUSTICA
La acústica de la ópera es buena, aunque sorprendentemente Garnier la dejó al azar. Para su buena suerte, funcionó muy bien, tanto que dicen
que alguna vez la vibración de la voz de una soprano ocasionó el colapso del candelabro central, matando a una persona. Aquel incidente,
sumado al mito del lago subterráneo, propició el nacimiento de la novela El Fantasma de la Ópera de Gastón Leroux.
Análisis formal
Sistema constructivo.
Albañilería y Masonería, piedra tallada y fachada
policromada, escaleras opulentas
Materiales.
Piedra, hormigón, acero enmascarado con bronce y
otros metales.
Mármol y piedra de Euville
Cubiertas.
Tres cubiertas: plana
a dos vertientes (escenario)
y cúpula (auditorio)
Dimensiones.
Un solo volumen, dos plantas, 11.237 m2, 173 x 125
metros. 1.900 -2.200 espectadores y 450 artistas
CARACTERISTICAS GENERALES:
El Palacio Garnier está conformado por 11.000 metros cuadrados.
Tiene una CAPACIDAD de aproximadamente 2.200 espectadores y un extenso
escenario para 450 artistas.
CARACTERISTICAS GENERALES:
Es un edificio muy vistoso, y su estilo es MONUMENTAL opulentamente
decorado con frisos multicolores elaborados en mármol, COLUMNAS y
lujosas ESTATUAS, muchas de ellas representando a deidades de la
mitología griega. Entre las columnas de las fachadas frontal del teatro,
hay bustos en bronce de muchos compositores famosos, como Mozart.
Rossini y Beethoven. El interior está adornado en terciopelo, hojas
doradas, ninfas y querubines. La araña de luces del auditorio central pesa
más de 6 toneladas. El área del techo alrededor de la araña tiene una
pintura de 1964 echa por Marc Chagall. Esta pintura a sido materia de
controversia con muchas personas que sienten que desentona con
conjunto del resto del teatro
11
10
10
NIVEL DE LA ORQUESTA
10 . Escaleras laterales este y oeste
11 . Entrad de la biblioteca-museo
12 . Zona para exposiciones
Temporales.
RECEPCION Y VESTIBULO
2
I . Recepción
1 . Fachada principal
2 . Pabellón del jefe de
i
Estado
3. Pabellón de los
Abonados
4 . Gran vestíbulo 8
5 . Tienda Plaza
6 . Vestibulo de control de la 1 4 6 9
7 . Planos y cortes del Opera
teatro
8 . Hacia el estanque de
7
la Pitonisa y la entrada
de los Abonados 5
9 . Gran escalera
3
CONCLUSIONES
Ubicación estratégica escogida por Le
Baron Haussman
HAUSSMANN
- Cambia la forma de pensar la ciudad
- Idea de metrópolis, fachada telón, maquina urbana, red de infraestructuras
- Arquitectura subordinada al dominio del trazado viario
- Patrones morfológicos (estrella tridente y cruz) inspirados en la Roma de Sixto V (radial) Orden
- y trazado racional (modernización)
- Parques públicos (paseo urbano)
- Conjunto urbano mas significativo que individualidad de edificios
- Arterias y venas para evitar revolucionarios
- Principios romanos de linealidad
●Estilo y decoración basado en la influencia del clasicismo de Escuela de Bellas Artes
por un nuevo Romanticismo y de los estudios arqueológicos: elementos clásicos para
efectos escultóricos de masa, color y claroscuro.
Obra diseñada por Charles Garnier (1825-98),
alumno de Lebas, Grand Prix.
Nuevos materiales:
el acero,
permitiendo cubrir espacios
mucho mas anchos y con
mayor altura; el cristal, permitía
hacer techos enteros y paredes
transparentes
MATERIALIDAD
Arcos romanos en el nivel del acceso, y pórtico de cuatro pares de grandes columnas, en dialogo con la
columnata del Louvre y de la Place de la Concorde.
Balcón cubierto del piano nobile con pequeñas ventanas circulares. Entablamento ornamentado, y cornisa
de guirnaldas y mascaras doradas.
…Garnier se basaba en aquello que el consideraba la ley básica de la arquitectura: el
principio de la razón y la sinceridad, que los volúmenes exteriores deben expresar
perfectamente el espacio interior…
“But what will be the dimensions of this foyer? To answer this question, one has to study the way people
promenade.” Charles Garnier, Le Theatre 1871
