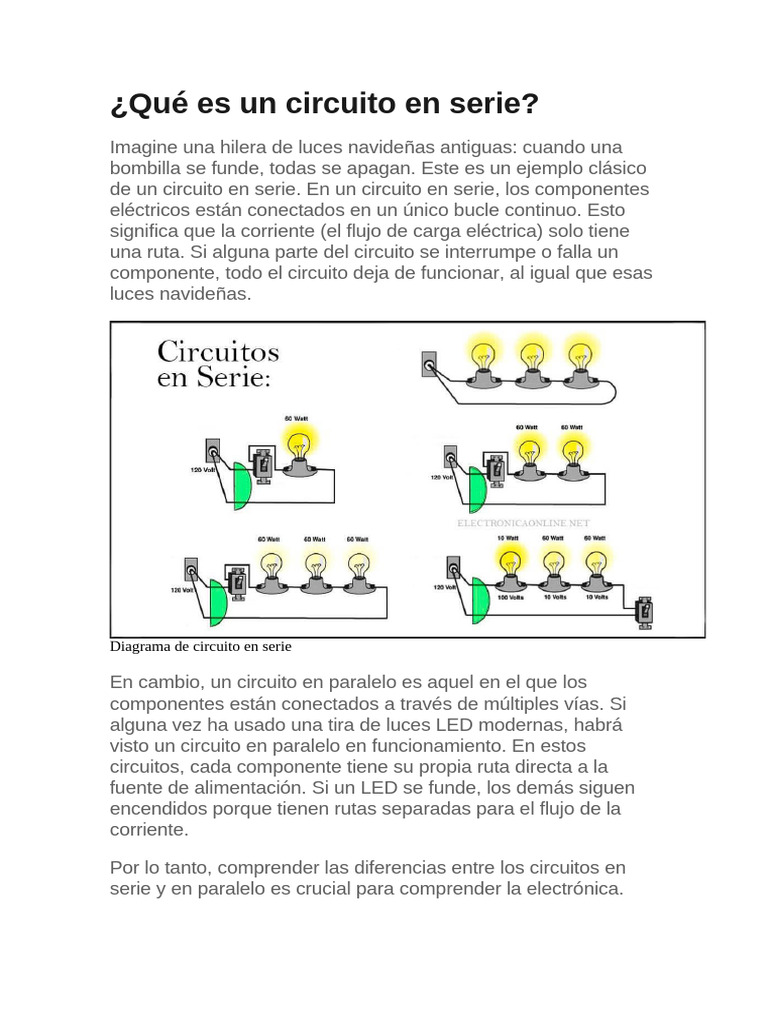

¿Qué es un circuito en serie?

Imagine una hilera de luces navideñas antiguas: cuando una

bombilla se funde, todas se apagan. Este es un ejemplo clásico
de un circuito en serie. En un circuito en serie, los componentes
eléctricos están conectados en un único bucle continuo. Esto
significa que la corriente (el flujo de carga eléctrica) solo tiene
una ruta. Si alguna parte del circuito se interrumpe o falla un
componente, todo el circuito deja de funcionar, al igual que esas
luces navideñas.

Diagrama de circuito en serie

En cambio, un circuito en paralelo es aquel en el que los

componentes están conectados a través de múltiples vías. Si
alguna vez ha usado una tira de luces LED modernas, habrá
visto un circuito en paralelo en funcionamiento. En estos
circuitos, cada componente tiene su propia ruta directa a la
fuente de alimentación. Si un LED se funde, los demás siguen
encendidos porque tienen rutas separadas para el flujo de la
corriente.

Por lo tanto, comprender las diferencias entre los circuitos en

serie y en paralelo es crucial para comprender la electrónica.
Los circuitos en serie son más simples y tienen características y
aplicaciones únicas, que exploraremos con más detalle.

Circ
uito de resistores en serie

¿Cómo se ve un circuito en serie?

Al visualizar un circuito en serie, imagínelo como una ruta
directa y sin desvíos. Por ejemplo, considere todos los
componentes de un circuito en serie como fichas de dominó en
una línea: la corriente fluye una tras otra sin ramificaciones ni
rutas alternativas. Esta simplicidad convierte a los circuitos en
serie en un excelente punto de partida para comprender los
fundamentos de los circuitos eléctricos.
Diagrama de circuito en serie
Para demostrar este concepto, veamos un diagrama de
circuito en serie básico.

Gráfico de un circuito en serie con tres bombillas.

En este ejemplo, el diagrama muestra una batería y dos

bombillaa, todos conectados en una sola línea. La batería,
situada a la izquierda, actúa como fuente de energía. Después
de la batería se encuentran las dos bombillas. Verá líneas rectas
que conectan estos componentes, que representan cables.
Estas líneas ilustran la trayectoria clara y lineal que sigue la
corriente eléctrica.

Características de un Circuito en
Serie
Resumiremos las tres principales características de los circuitos
eléctricos en serie que debes entender:

1. Corriente: La cantidad de corriente es la misma que

atraviesa en todos los componente de un circuito en serie.
2. Resistencia: La resistencia total de cualquier circuito en
serie es igual a la suma de las resistencias individuales.
3. Tensión: La tensión total en un circuito en serie es igual a
la suma de las tensiones en cada uno de los receptores
conectados en serie.

Otras Características:

 Un circuito en serie tiene una sola ruta para el flujo

eléctrico (corriente).
 Como la corriente es constante en todo momento del
circuito, la cantidad de voltaje utilizado por cada carga
depende de la resistencia de la carga. El mayor valor de
resistencia utiliza el mayor voltaje.
 Una interrupción en cualquier parte del circuito (como una
bombilla quemada) detendrá el funcionamiento de todo el
circuito.
Elementos de un circuito en serie
Los elementos que componen un circuito eléctrico en serie son
los siguientes:

 Una fuente eléctrica, en donde se origina la energía que

se transmite por el conductor.
 resistencias, que son cada uno de los dispositivos
conectados a la red eléctrica, los cuales reciben la
corriente y la transforman en otro tipo de energía: lumínica,
si son bombillas, cinética, si son motores, etc.
 y conductores ideales, usualmente elaborado de un
material metálico (cobre, etc.) que va desde la fuente hasta
las resistencias y viceversa, permitiendo el flujo electrónico
que es la electricidad.

¿Cuál es una ventaja de un circuito

en serie?
En primer lugar, la principal ventaja de los circuitos en serie es
su simplicidad de diseño y funcionamiento. Esta simplicidad
facilita su construcción y comprensión, lo que los hace ideales
para fines educativos y proyectos electrónicos básicos. En un
circuito en serie, la corriente que fluye por cada componente es
la misma, por lo que diagnosticar problemas o calcular valores
como el voltaje y la resistencia resulta sencillo.

Sin embargo, es importante tener en cuenta que la simplicidad

de los circuitos en serie también presenta una limitación: si un
componente falla, todo el circuito deja de funcionar. Esta
característica tiene sus ventajas y desventajas, según la
aplicación.

Ejemplos de circuitos en serie en la

vida cotidiana

Dos ejemplos de circuitos serie: con

tres motores y con tres zumbadores.

Veamos algunos ejemplos con imágenes de circuitos

eléctricos en serie en la vida cotidiana:
Calentadores de agua
Los calentadores de agua utilizan un circuito en serie. La
energía entra por el termostato, que es un interruptor de control
de temperatura. Cuando el agua alcanza la temperatura
correcta, el termostato cortará la corriente al elemento de
calefacción, dejando la corriente sin otros caminos a seguir.

Lamparas
Las lámparas también funcionan en un circuito en serie. La
energía fluye desde el tomacorriente al interruptor, a través de la
bombilla y de vuelta al tomacorriente. Cuando se enciende el
interruptor, la corriente fluirá hacia la bombilla. La corriente solo
puede seguir un camino.

Congeladores y refrigeradores
Tanto los congeladores como los refrigeradores utilizan
conexiones en serie. Los elementos en este circuito son
el compresor y el interruptor de control de temperatura. Si la
temperatura dentro del congelador o refrigerador se calienta
demasiado, el interruptor de control de
temperatura encenderá el compresor hasta que la temperatura
baje. Una vez que se alcanza la temperatura correcta, el
interruptor volverá a apagar el compresor.

Luces de navidad
Otro ejemplo son las luces de navidad, donde el alimentador
viene dado por el tomacorriente (fuente de poder), seguido por
los conductores y pasando a través de las bombillas.

Cómo encontrar la corriente en un

circuito en serie
Como viste, en un circuito en serie, el flujo de corriente eléctrica
es como el tráfico que circula por una carretera de un solo carril:
debe seguir un solo camino. Esto significa que la corriente
(medida en amperios) es la misma en todos los puntos del
circuito en serie. Además, si mides la corriente que fluye por
cada componente, verás que se mantiene constante.

Comparemos esto con un circuito en paralelo, donde la corriente

puede tomar múltiples caminos. Imagínenselo como una
autopista de varios carriles; el tráfico total (corriente) se divide
en diferentes carriles (rutas). En los circuitos en paralelo, la
corriente total se divide entre las diferentes rutas. Esto significa
que la corriente que circula por cada componente puede variar.

Esta corriente uniforme en los circuitos en serie los hace

predecibles y resalta su vulnerabilidad. Si un componente falla,
es como un obstáculo en esa carretera de un solo carril,
deteniendo el flujo de corriente en todo el circuito.

Si hay muchas bombillas en un circuito con una batería (celda),

es muy probable que la luz sea más tenue porque muchas
resistencias están actuando con el mismo voltaje de energía de
la batería.

Circuito en serie: Formulas

Las formulas mas utilizadas en los circuitos en serie son las
siguientes:

Calculando la Resistencia Total de un circuito en

serie
Uno de los conceptos fundamentales en los circuitos en serie es
el cálculo de la resistencia total. Esto es crucial, ya que afecta la
cantidad de corriente que fluye por el circuito. La resistencia
efectiva de un circuito en serie es la suma de las
resistencias de sus componentes individuales.

Resistencia efectiva en un circuito en serie

Rtotal = R1 + R2 + R3 …

Aquí tienes una sencilla guía paso a paso:

 Identifique las resistencias individuales: primero,

observe la resistencia de cada componente en el circuito,
medida en ohmios (Ω).
 Súmalos: En un circuito en serie, la resistencia total (Rtotal)
es la suma de las resistencias individuales. Por lo tanto, si
tienes las resistencias R1, R2 y R3 en serie, la resistencia
total es Rtotal = R1 + R2 + R3.

En un circuito en serie, deberá calcular la resistencia total del

circuito para calcular el amperaje. Esto se hace sumando los
valores individuales de cada resistencia eléctrica en serie.
 Circuito Serie

En este ejemplo tenemos tres resistencias. Para calcular la

resistencia total usamos la fórmula:

R1 + R2 + R3 = RT
2+2+3=7Ω
Resistencia Total es 7 Ω

Calculando la Corriente del circuito usando la Ley

de Ohm
Ahora, podemos aprender a calcular la Intensidad de
Corriente de un circuito en serie.
Recuerde que la Ley de Ohm es I = V / R. Ahora modificaremos
esto ligeramente y le diremos que I = V / R Total.

Sigamos con nuestra figura de ejemplo:

RT = R1 + R2 + R3
RT = 7 ohmios

I = V / RT
I = 12V / 7 Ohmios
I = 1.7 Amp

Si ya tuviéramos el amperaje y quisiéramos conocer el voltaje,

también podemos usar la Ley de Ohm.

V = I x R total
V = 1.7 A x 7 Ohms
V = 12 V
Calculando el voltaje en un circuito en serie
utilizando la ley de Ohm
Digamos que una batería está suministrando 12 voltios a un
circuito de tres resistencias; Cada uno tiene un valor de 2, 2 y 3
ohmios. De acuerdo con las reglas anteriores, determinamos la
resistencia total:

RT = R1 + R2 + R3 = 2 + 2 + 3 = 7 Ohms

A continuación calculamos el amperaje en el circuito:

I = V / RT = 12V / 7 Ohms = 1.7 Amp

Ahora que sabemos el amperaje para el circuito (recuerde que

el amperaje no cambia en un circuito en serie) podemos calcular
la caída de tensión en cada resistencia utilizando la Ley de Ohm
(V = I x R).

VR1 = (1.7 A) (2 Ω) = 3.4 V

VR2 = (1.7 A) (2 Ω) = 3.4 V
VR3 = (1.7 A) (3 Ω) = 5.1 V

El voltaje aplicado a un circuito en serie es igual a la suma de

las caídas de voltaje individuales.

V total = V1 + V2 + V3 …

En nuestro ejemplo anterior, esto significa que:

3.4 V + 3.4 V + 5.1 V = 11.9 V = 12 V

Conclusión
En conclusión, gracias a su diseño simple y flujo de corriente
predecible, los circuitos en serie constituyen un concepto
fundamental en el estudio de la electricidad y la electrónica.
Ofrecen un método sencillo para comprender el funcionamiento
de los circuitos eléctricos, lo que los convierte en un excelente
punto de partida para científicos e ingenieros en ciernes. La
corriente constante y la naturaleza aditiva de la resistencia en
los circuitos en serie resaltan su simplicidad y sus limitaciones.

A medida que continúe explorando el fascinante mundo de los

circuitos eléctricos, recuerde que los circuitos en serie son solo
el comienzo. Los circuitos en paralelo y, posteriormente, sus
combinaciones abren un mundo de posibilidades para el diseño
y la comprensión de sistemas electrónicos complejos. ¡El viaje
por el electrizante mundo de los circuitos apenas comienza!
