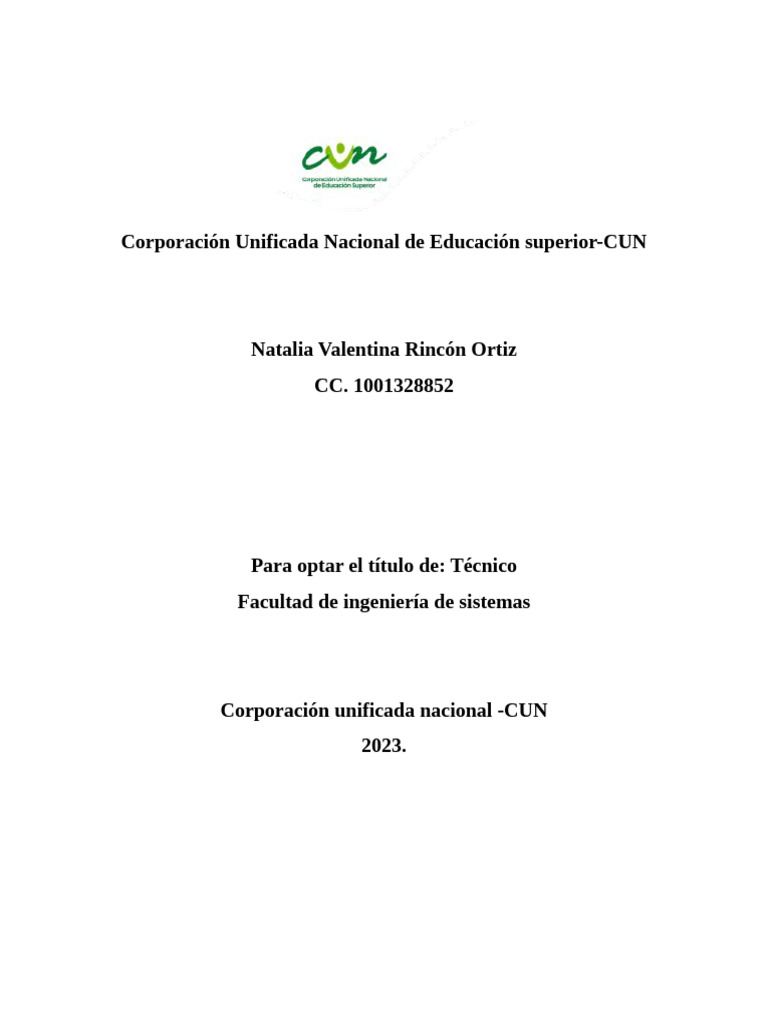

Corporación Unificada Nacional de Educación superior-CUN
Natalia Valentina Rincón Ortiz
CC. 1001328852
Para optar el título de: Técnico
Facultad de ingeniería de sistemas
Corporación unificada nacional -CUN
2023.
Resumen: Un resumen conciso de los objetivos y los resultados obtenidos en ambos
análisis de circuitos en serie y paralelo
RESUMEN
CIRCUITO SERIE
Es un tipo de circuito eléctrico que 1. posee un único camino para la corriente, que debe de
alcanzar para todas las 2. terminales conectadas en la red de manera sucesiva, es decir, uno
tras de otro, conectando sus puntos 3. de salida con los de entrada del siguiente.
CIRCUITO PARALELO
ES aquel circuito en el cual la corriente eléctrica se divide en 1. diferentes componentes a
través de un montaje, en estos circuitos los componentes se 2. ubican en paralelo; en
resultado, los terminales se conectan entre iguales: 3. positivo con positivo y negativo con
negativo.
Al conectar de esta forma los componentes se garantizan que el voltaje en cada componente
es exactamente el mismo a lo largo de toda instalación.
INTRODUCCION
Hay dos formas básicas de conectar más de dos componentes de circuito: serie y paralelo.
Primero, un ejemplo de un circuito en serie:
Aquí, tenemos tres resistencias (etiquetadas con R 1, R2 y R 3), conectadas en una cadena
larga de un terminal de la batería al otro. (Cabe señalar que las etiquetas de subíndices —
esos pequeños números en la parte inferior derecha de la letra “R”— no están relacionadas
con los valores de resistencia en ohmios. Sirven sólo para identificar una resistencia de
otra.) La característica definitoria de un circuito en serie es que solo hay un camino para
que fluyan los electrones. En este circuito los electrones fluyen en sentido contrario a las
agujas del reloj, del punto 4 al punto 3 al punto 2 al punto 1 y de vuelta al 4.
Ahora, veamos el otro tipo de circuito, una configuración paralela:
Nuevamente, tenemos tres resistencias, pero esta vez forman más de un camino continuo
para que fluyan los electrones. Hay un camino de 8 a 7 a 2 a 1 y de regreso a 8 otra vez.
Hay otro de 8 a 7 a 6 a 3 a 2 a 1 y de vuelta a 8 otra vez. Y luego hay un tercer camino de 8
a 7 a 6 a 5 a 4 a 3 a 2 a 1 y de vuelta a 8 otra vez. Cada ruta individual (a través de R1, R2 y
R 3) se denomina rama.
La característica definitoria de un circuito paralelo es que todos los componentes están
conectados entre un mismo conjunto de puntos eléctricamente comunes. Al observar el
diagrama esquemático, vemos que los puntos 1, 2, 3 y 4 son todos eléctricamente comunes.
Así son los puntos 8, 7, 6 y 5. Tenga en cuenta que todas las resistencias, así como la
batería están conectadas entre estos dos conjuntos de puntos.
Y, por supuesto, ¡la complejidad tampoco se detiene en series simples y paralelas! Podemos
tener circuitos que son una combinación de serie y paralelo, también:
En este circuito, tenemos dos bucles para que los electrones fluyan a través de ellos: uno de
6 a 5 a 2 a 1 y de nuevo a 6 nuevamente, y otro de 6 a 5 a 4 a 3 a 2 a 1 y de nuevo a 6
nuevamente. Observe cómo ambas trayectorias actuales pasan por R 1 (del punto 2 al punto
1). En esta configuración, diríamos que R2 y R 3 están en paralelo entre sí, mientras que R1
está en serie con la combinación paralela de R2 y R 3.
Esto es solo un adelanto de las cosas por venir. ¡No te preocupes! Exploraremos todas estas
configuraciones de circuito en detalle, ¡una a la vez!
¿Cuál es la importancia de los circuitos en serie y paralelo?
La conexión de circuito en serie nos brinda la oportunidad de conectar más de dos cargas a
un interruptor común. Las luces de la calle son un muy buen ejemplo de esto. La conexión
de circuito en paralelo nos permite conectar cargas a su interruptor individual.
¿Cuál es la importancia de un circuito en serie?
Los circuitos en serie son útiles porque permiten la suma del voltaje, sobre todo en lo
referido a generadores; esto es, permiten acumular la potencia de la red. Por eso ciertos
aparatos emplean un número determinado de baterías para alimentarse: porque sólo así
pueden alcanzar el voltaje requerido.
¿Cuál es la importancia de los circuitos en serie y paralelo en la ingeniería de
sistemas?
Los circuitos eléctricos en serie y paralelo son fundamentales en la ingeniería de sistemas.
Los circuitos en serie se utilizan para conectar componentes electrónicos uno tras otro, lo
que permite que la corriente fluya a través de cada componente en secuencia. Esto es útil
para aplicaciones que requieren una precisión constante, como los circuitos de medición.
Por otro lado, los circuitos en paralelo se utilizan para conectar componentes electrónicos
en ramas separadas, lo que permite que la corriente fluya a través de cada rama
simultáneamente.
OBJETIVOS
Construir un circuito en serie y paralelo, con su respectiva fuente de energía.
Relacionar un sistema eléctrico real con su diagrama correspondiente.
Insistir en el hecho de que, para funcionar, un circuito eléctrico debe estar cerrado.
Mostrar que la cantidad de corriente que pasa por una ampolleta depende del circuito en
que se encuentra.
Analizar los circuitos en serie y paralelo, explicando su respectivo comportamiento.
Descripción de los Componentes y Magnitudes:
Circuitos eléctricos
Un circuito eléctrico es el conjunto de elementos eléctricos conectados entre sí que
permiten generar, transportar y utilizar la energía eléctrica con la finalidad de transformarla
en otro tipo de energía como, por ejemplo, energía calorífica (estufa), energía lumínica
(bombilla) o energía mecánica (motor). Los elementos de un circuito eléctrico que se
utilizan para conseguirlo son los siguientes:
1. Generador. Parte del circuito donde se produce la electricidad, manteniendo una
diferencia de tensión entre sus extremos.
2. Conductor. Hilo por donde circulan los electrones impulsados por el generador.
3. Resistencia eléctrica. Son elementos del circuito que se oponen al paso de la
corriente eléctrica.
4. Interruptor. Elemento que permite abrir o cerrar el paso de la corriente eléctrica. Si
el interruptor está abierto no circulan los electrones y si está cerrado permite su
paso.
Resistencia de los conductores eléctricos
La resistencia es la oposición que encuentra la corriente eléctrica para pasar por los
materiales y esta depende de tres factores:
El tipo de material. Cada material presenta una resistencia diferente y unas
características propias, habiendo materiales más conductores que otros. A esta
resistencia se le llama resistividad [ρ] y tiene un valor constante. Se mide [Ω·m].
La longitud. Cuanto mayor es la longitud del conductor, más resistencia ofrece. Se mide
en metros [m].
La sección. Cuanto más grande es la sección, menos resistencia ofrece el conductor. Se
mide en [m2].
EJERCICIO
Se conectan en serie tres resistencias de 200 Ω, 140 Ω y 100 Ω a una red de 120 V. Calcular
la intensidad total, las tensiones, la potencia de cada resistencia, así como la potencia total.
Tenemos el siguiente circuito:
Vamos a empezar calculando la resistencia total, que, al estar las resistencias en serie, es
igual a la suma de las tres resistencias:
Sustituimos cada resistencia por su valor y operamos:
Ahora calculamos la intensidad total, que, según la ley de Ohm, es igual a la tensión
total entre la resistencia total:
La tensión total es igual a los 120 V del generador y la resistencia total la acabamos de
calcular. Sustituimos la tensión y la resistencia por sus valores y operamos:
Ahora vamos a calcular la tensión en cada resistencia.
La tensión en cada resistencia, según la ley de Ohm es igual a la intensidad que circule
por cada resistencia, multiplicada por el valor de la resistencia:
Al estar en serie, la intensidad que circula por cada resistencia es la misma y es igual a
la intensidad total:
Calculamos la tensión en R1, multiplicando el valor de la resistencia por la intensidad:
Calculamos la tensión en la R2:
Y hacemos lo mismo con la R3:
Calculamos ahora la potencia consumida en cada resistencia, multiplicando la tensión
en cada resistencia por la intensidad:
La potencia en R1 es:
La potencia consumida por R2 es:
Y la potencia en R3:
También podíamos haber calculado la potencia en cada resistencia multiplicando la
intensidad al cuadrado por el valor de cada resistencia:
La potencia total la calculamos multiplicando la tensión total por la intensidad total:
Que, a su vez, es la suma de las potencias de cada resistencia:
CONCLUSIONES
1. En el circuito en serie, la corriente que fluye sigue siendo la misma en cada parte
del circuito.
2. En circuitos paralelos, el voltaje a través de dos puntos finales de las ramas es el
mismo que el voltaje suministrado.
3. Los circuitos en serie se utilizan en aplicaciones donde la precisión es importante.
4. Los circuitos paralelos son más adecuados para aplicaciones donde se requiere una
mayor potencia.
5. Tanto los circuitos en serie como los circuitos paralelos tienen sus fortalezas y
debilidades.
En este ejercicio, se les pide a los alumnos que analicen un circuito en serie compuesto por
una fuente de voltaje de 220V conectada a cinco resistencias: R1 = 20Ω, R2 = 20Ω, R3 =
30Ω, R4 = 30Ω y R5 = 10Ω. Deben calcular la corriente total que circula por el circuito y el
voltaje en cada una de las resistencias.
Respuesta: el primer procedimiento que debemos realizar para este ejercicio es calcular la
resistencia dada en el anunciado del total circuito:
R_total = R1+R2+R3+R4+R5
¿ 20 Ω+20 Ω+30 Ω+30 Ω+10 Ω
=110Ω
Ya calculada la resistencia total ya podemos realizar la calculación de la corriente total
empleando la ley ohm
I_total = V/ R_total
=220V /110Ω = 2ª
Para terminar, calculamos el voltaje en todas las resistencias utilizando la ley de ohm
V_R1= I_total *R1
= 2A * 20Ω = 40V
V_R2= I_total * R2
=2A * 20Ω = 40V
V_R3= I_total * R3
=2A* 30Ω= 60V
V_R4= I_total *R4
=2A * 30 Ω= 60V
V_R5 =I_total *R5
=2ª * 10Ω=20V
Entonces la corriente total que recorre el circuito es de 2 amperios y el voltaje de cada
resistencia es de: R1 Y R2= 40, R3 Y R4= 60, Y R5 ES DE 20 VOLTIOS.
En esta parte del ejercicio, los estudiantes deberán analizar un circuito en paralelo
compuesto por una fuente de voltaje de 10V conectada a las mismas cinco resistencias: R1
= 20Ω, R2 = 20Ω, R3 = 30Ω, R4 = 30Ω y R5 = 10Ω. Deben calcular la corriente total que
sale de la fuente y el voltaje en cada una de las resistencias.
Calculamos la corriente total que sale de la fuente, utilizamos la ley de Ohm. La fórmula
para calcular la corriente es I = V / R, donde I es la corriente, V es el voltaje y R es la
resistencia. En el ejercicio, el voltaje es de 10V y las resistencias son R1 = 20Ω, R2 = 20Ω,
R3 = 30Ω, R4 = 30Ω y R5 = 10Ω. Calculamos el campo de la corriente total sumando las
corrientes de cada campo de circuito:
I_total = V / (R1 + R2 + R3 + R4 + R5) I_total = 10V / (20Ω + 20Ω + 30Ω + 30Ω + 10Ω)
I_total = 10V / 110Ω I_total = 0.0909 A
Por lo tanto, la corriente total que sale de la fuente es de 0.0909 A.
Referencias
1. https://www.circuitos-electricos.com
2. https://academia3e.com
3. https://la-respuesta.com
4. https://espanol.libretexts.org
5. https://www.fundacionendesa.org
6. https://ekuatio.com
