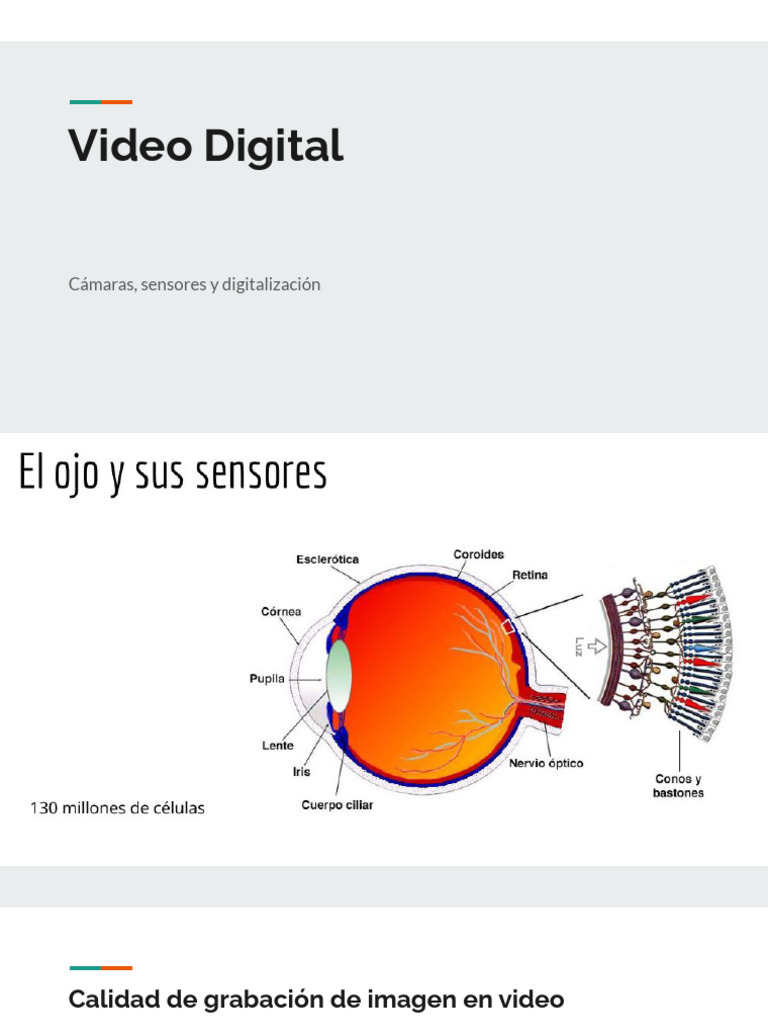

Video Digital
Cámaras, sensores y digitalización
Calidad de grabación de imagen en video
1- Resolución y nitidez:
Detalle y claridad de la imagen
2.- Rango Dinámico:
Información en sombras
3.- Color:
Fidelidad. Colores “reales”
Calidad de la Imagen
- Iluminación
- Ópticas
- Sensor
- Procesador
·Resolución y nitidez: Definición de la Imagen (en foco)
· Fidelidad: Tratamiento de los Colores
· Rango Dinámico: Información en sombras
Pixeles
Un píxel -una unidad física- es un “punto” cuadrado que
utiliza el lenguaje informático para definir a la parte más
pequeña de una imagen digital. Por tanto, la imagen que
estás viendo es producto del conjunto formado por
píxeles, cada uno de un determinado color.
La resolución de una imagen es el número de píxeles
por pulgada que contiene (1 pulgada = 2,54 cm). Ésta se
expresa en PPP (puntos por pulgada en español) o DPI
(dots per inch en inglés). ... Por lo general, se considera
que una resolución de 300 dpi para una imagen es más
que suficiente antes de la impresión. El video usa una
resolución de 72 dpi
Pixeles
RGB = Red, Green, Blue
FF0000 00FF00 0000FF
FFFFFF 000000
Proceso de Interpolación Cromática.
Convierte los fotones en información exadecimal RGB
Frecuencias de Color
Frecuencias de Color
Profundidad de Color (Bit Depth)
- 8 bits: 16.8 M de colores
- 10 bits: 1,073.7 M de colores
- 12 bits: 68,700 M de colores
ISO Digital
Obturación Digital
Rolling Shutter y
Global Shutter
Procesadores Reflex
Procesadores en cámaras Reflex y DSLR:
- Escalado (convierte la imagen de foto a 1920 x 1080 por diezmado o por
algoritmo, Reducción de calidad con respecto a una foto)
- Codificación Binaria (lo convierte en un archivo)
- Interpolación Cromática (de fotones a bits en RGB)
Resolución y Nitidez de imagen digital
Original Raw:
5184 x 3456
240 dpi
Resolución y Nitidez
Original Raw:
5184 x 3456
240 dpi
Resolución y nitidez
JPG:
1555 x 1037
72 dpi
Diezmado
Escalado
Algoritmo
Sensores Reflex
Sensor APS-C:
· 23x15 mm – 20 millones de celdas (22.2 x 14.8 Canon)
Sensor Full Frame:
· 36 x 24 mm. 50,6 MP
Tamaños del Sensor
¿Qué margen o diferencia real hay entre sensores de diferente tamaño?
Entre un móvil de gama media / alta y una cámara con sensor de 1 pulgada: 2 pasos de luz (Canon
G7 X)
Entre un sensor de 1” y un sensor Micro 4/3: algo más de 1 paso (Panasonic GX800)
Entre un sensor Micro 4/3 y un sensor APS-C: 2/3 de paso (Canon 60D)
Entre un sensor APS-C y un sensor Full Frame: 1 paso y 1/3 aproximadamente (Canon EOS RP)
(Go Pro tiene un sensor 1/2.3”)
Proceso fotosensible
Fotodiodo= elemento sensible de las celdas
Luz > Electricidad > bits
Fotones > electrones > 0 y 1
Depósito de electrones:
A mayor superficie del sensor mayor ISO
Tamaños de Sensores
El Bitrate
El término tasa de bits define el número de bits que se transmiten por unidad de tiempo a
través de un sistema de transmisión digital o entre dos dispositivos digitales. ES LA
VELOCIDAD ENTRE DISPOSITIVOS.
Proceso digital en Full HD sin compresión. Bitrate
1920 x 1080 = 2073600 píxels (2.1Mpx) por fotograma
2.1Mpx x 24 bits (8 bits para rojo, 8 para verde, 8 para azul) = 50.4Mbits por fotograma
50.4Mbits x 30fps =1512Mbits por segundo (Mbps)= 185MB/s.
1 minuto > 185MB/s x 60s =11GB/min
1 hora > 660GB/h
Compresión y Códecs
Algoritmos que comprimen la información y la descomprimen.
El h.264 era para distribución y se convirtió en standar. Flujo de 20%
Contenedores:
Información de video, de Audio, codec, subtítulos, metainformación.
1080p / 8bits / 30fps: 1512Mbps (sin ningún tipo de compresión)
1080p / 8bits / 30fps: 8Mbps (con compresión para una calidad aceptable en streaming).
4k bitrate
Las televisiones consumen más energía?
Tipos de Compresión
·Compresión IntraFrame (Dentro de la Imagen)
·Compresión InterFrame (entre imágenes)
Interlaceado y Progresivo
Crominancia
Muestras de Color respetando la luminancia.
[Link] no hay ningún tipo de muestreo, se guarda toda la información de crominancia. 8 valores
de color
[Link] se toman como referencia los píxels 1, 3, 5, 7. Sólo se almacenan 4 valores de color, un
50% de la información de color
[Link] en lugar de los 8 valores posibles de crominancia sólo se almacenan 2, correspondientes
al píxel 1 y 3 de la cuadrícula, es decir, sólo se guarda el 25% de la información de color.
Crominancia
Rango Dinámico
f/22 1/250s ISO320 10MM
Raw 21. 6 Megas JPG 3.8 Mb
Rango Dinámico
· Se mide en nits o en pasos de luz.
Cantidad de luz.
· La visión humana es capaz de captar un
rango dinámico de 20-24 pasos de luz.
· Cámaras de cine digital: Perfiles con
curvas logarítmicas S-Log, C- Log. 12-14
pasos.*
· Las televisiones tienen entre 6 y 7 pasos.
· La visión humana funciona mucho mejor
en el rango de las sombras que en las altas
luces.
*Imagen plana, sin contraste, lavada, sin
saturación. Con detalle en sombras y altas
luces.
Tasa de Bits
iPhone 6 (1080p 30fps) …….. ………………………………….17Mbps High Profile H.264
Canon EOS 60D (1080p 30fps) …………………………….. 44Mbps (IPB) Magic Lantern
Canon EOS 80D (1080p 60fps) ………………………………….……………….….87Mbps
Sony a7S II (1080p 30fps) ……………………………………………………………50Mbps
Blackmagic Cinema (1080p 30fps) …………………………....147.2Mbps (ProRes 422)
Canon C200 Cinema RAW Light, 4K………………………………………………125 MB/s
Blackmagic Pocket Cinema 6K (2160p 12bits raw ) …….. 483Mbps (ProRes 444 XQ)
Arri Alexa 65(6560 x 3100 24fps) ……………………………….. 740Mbps (ProRes 444)
[Link]……………………………………………………………….. 8 Mbps (Full HD)
DVD…………………………………………………………………………………... 5-8 Mbps
Blu-ray…………………………………………………………………………………. 54Mbps
TV Full HD(DVB-T España) ………………………………………………………….19Mbps
PXW-Z150
