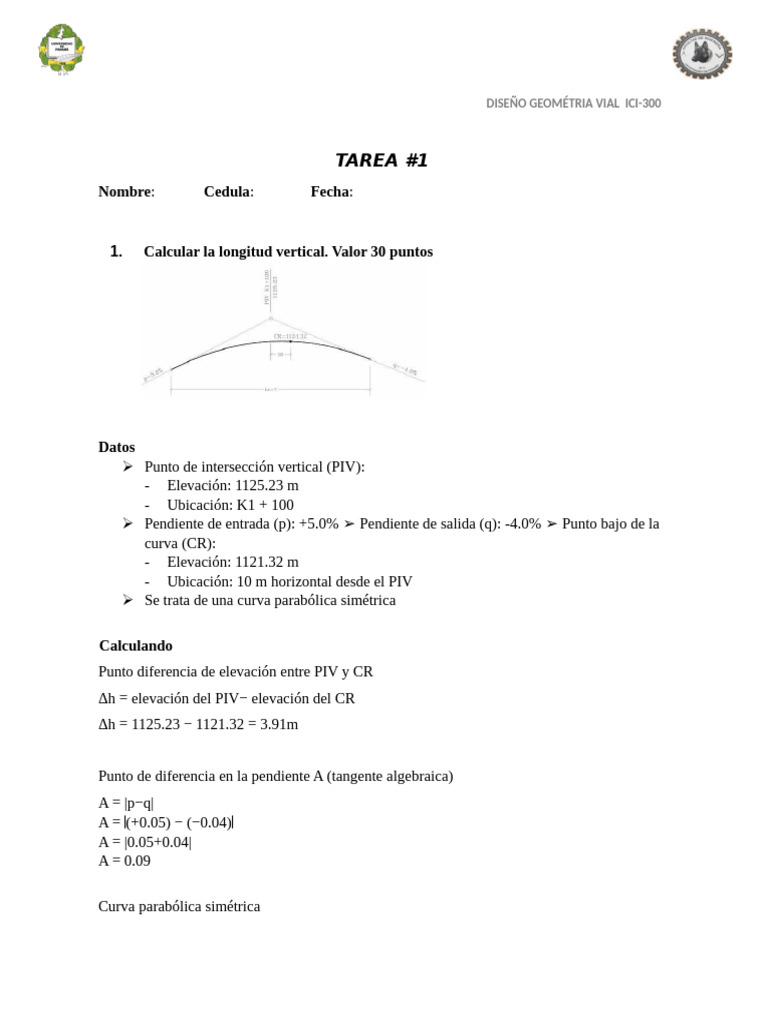

DISEÑO GEOMÉTRIA VIAL ICI-300
TAREA #1
Nombre: Cedula: Fecha:
1. Calcular la longitud vertical. Valor 30 puntos
Datos
➢ Punto de intersección vertical (PIV):
- Elevación: 1125.23 m
- Ubicación: K1 + 100
➢ Pendiente de entrada (p): +5.0% ➢ Pendiente de salida (q): -4.0% ➢ Punto bajo de la
curva (CR):
- Elevación: 1121.32 m
- Ubicación: 10 m horizontal desde el PIV
➢ Se trata de una curva parabólica simétrica
Calculando
Punto diferencia de elevación entre PIV y CR
Δh = elevación del PIV− elevación del CR
Δh = 1125.23 − 1121.32 = 3.91m
Punto de diferencia en la pendiente A (tangente algebraica)
A = |p−q|
A = (+0.05) − (−0.04)
A = |0.05+0.04|
A = 0.09
Curva parabólica simétrica
Δh = [A Lv2] / [8]
Lv = √ [(8 Δh) / (A)]
Lv = √ [(8 √ [(31.28) / (0.09)] = √347.56
Lv = 18.64
RESULTADOS
Parámetro Valor
Elevación del PIV 1125.23 m
Elevación del CR 1121.32 m
Diferencia de elevación 3.91 m
Pendientes p = 5%, q = -4%
Diferencia de pendientes A 0.09
Longitud vertical Lv 18.64 m
2. Determinar los elementos de la curva circular horizontal y deflexiones desde PC
con longitud real de curva. Valor 35 puntos
Datos:
Curva No 3 Derecha
1= 38°26'32"
T = 40.00
Abscisa PI = K0+821.54
Calculando
R = [T] / [Tan (Δ/2)] = [40] / [Tan (38°26'32"/2)] = 114.73
E = [(R) / COS (Δ/2)] - R = [(114.73) / Cos (38°26'32"/2)] – 100 = 5.90
L = RΔπ / 180 = [(114.73)(38°26'32")(π) / 180 = 76.98
Cl = 2Rsen(Δ/2) = (2)(114.73)sen (38°26'32"/2) = 75.54
F = R (1 -COS Δ/2) = [100][1 – Cos (38°26'32"/2)] = 5.57
Como el radio es de 114.73m se ubicarán estaciones cada 10m a lo largo de la curva equivalente
a la longitud del arco.
Por geometría se tiene que: A
=G R
donde a es la longitud del arco, entonces: G
= a/R, expresado en radianes, o también:
G = [a 180] / [π R] = [10 180] / [π 114.73] = 4°59'38"
G/2 = 2°29'49"
La longitud de la cuerda a medir se calcula
C = 2Rsen(G/2) = (2)(114.73) Sen (4°59'38"/ 2) = 9.996
Abscisado
Ibscisa PC = Abscisa PI - Tangente
PC = 821.54 - 40.00 = 781.54
Ibscisa PT = Abscisa PC + Longitud
PT = 781.54 + 76.98 = 858.52
Deflexiones
La primera estación redonda en la curva es la 790.00 por lo que se requiere medir un arco de
8.46 (790.00 - 781.54). El valor de la deflexión a medir es:
G1 = 2 sen-1 (Cl/2R) = 2sen-1 (8.46/2 114.73) = 4°13'33"
G1/2 = 4°13'33"/2 = 2°06'47"
Por lo tanto, se puede calcular el valor de la deflexión entre la última estación redonda de la
curva y el PT. La longitud del arco es 8.52 y la deflexión al medir es:
G1 = 2 sen-1 (C2/2R) = 2sen-1 (8.52/2 114.73) = 4°15'21"
G1/2 = 4°15'21"/2 = 2°0741"
Las longitudes de cuerda, que es seguro que tengan el mismo valor del arco, se calculan por la
expresión:
C1 = 2Rsen (C1/2) = (2)(114.73) sen (4°13'29"/ 2) = 8.46
C2 = 2Rsen (C2/2) = (2)(114.73) sen (4°17'04"/ 2) = 8.57
TABLA DE DEFLEXIONES
Abscisa Distancia Deflexión Elementos
PC K0+781.54 0.00 0°00'00" Curva No 3 Derecha
790 8.46 2°06'47" Abscisa PI = K0+821.54
800 18.46 4°36'39" A = 38026'32"
810 28.46 7°06'32" R = 114.73
820 38.46 9°36'24" C = 10.00
830 48.46 12°06'16" T = 40.00
840 58.46 14°36'08" L = 76.98
850 68.46 17°06'00" E = 5.90
PT 858.52 76.98 19°13'16" G =4059'38"
CL = 75.54
F = 5.57
3. Determinar los elementos de la curva horizontal y las deflexiones y distancia desde
PT y PC. Valor 35 puntos
Datos:
Curva No 2 izquierda
1= 42°25'10"
T = 100.00
C = 10.00
Abscisa PI = K0+752.40
Calculando
T = [R] / [Tan (Δ/2)] = [100] / [Tan (42°25'10"/2)] = 38.81
G = 2 sen-1 (C/2R) = 2sen-1 (10/2 100) = 5°43'55"
E = [(R) / COS (Δ/2)] - R = [(100) / Cos (42°25'10"/2)] – 100 = 7.27
L = RΔπ / 180 = [(100)( 42°25'10")(π) / 180 = 74.01
Cl = 2Rsen(Δ/2) = (2)(100)sen (42°25'10"/2) = 72.36
F = R (1 -COS Δ/2) = [100][1 – Cos (42°25'10"/2)] = 6.77
Abscisado
Ibscisa PC = Abscisa PI - Tangente
PC = 752.40 – 38.81 = 713.59
Ibscisa PT = Abscisa PC + Longitud
PT = 713.59 + 74.01 = 787.70
Deflexiones
Se determinará las deflexiones inicialmente desde el PT por lo que la primera distancia que llamaremos
C1 es 7.60 que corresponde a la abscisa del PT menos la abscisa de la última estación redonda en la
curva, o sea la 780.0.
El valor de G1 es:
G1 = C1(G /C) = (7.60)(5043'55" /10) = 4º21'23"
G1/ 2 = 4º21'23"/2 = 2°10'41" equivalente a la primera deflexión.
El valor de G/2 es 2º51'58" para sumar cada estación y el valor de A/2 es 21º12'35" que
corresponde a la última deflexión.
TABLA DE DEFLEXION ES
Abscisa Distancia Deflexión Elementos
PC KO+713.59 74.01 21º12'43" Curva No 2 Izquierda
720 67.60 19º22'29" Abscisa PI = K0+136.24
730 57.60 16°30'31" 4 = 42º25'10"
740 47.60 13038'33" R = 100.00
750 37.60 10°46'35" C = 10.00
760 27.60 7054'37" T = 38.81
770 17.60 5°02'39" L = 74.01
780 7.60 2010'41" E = 7.27
PT 787.60 0.00 0°00'00" G = 5043'55"
CL = 72.36
F = 6.77
La última cuerda denotada como C2 es 6.41 igual a la diferencia entre el PC y la abscisa 720
que es la primera estación en la curva.
G2 = C2 (G/C) = (6.41)(5 º 43'55" /10) = 3º40'27"
G2/2 = 3º40'27"/2 = 1º50'14" equivalente a la primera deflexión que al sumarle a 19º22'29" se
obtiene 21°12'43".
La diferencia de 8" (21°12'43" - 21°12'35") radica en que al tomar el valor de G/2 se aproxima
al segundo y al sumarlo varias veces se acumula un error de esta magnitud.
Deflexiones y distancias rectas desde el PC
Ahora, como se requiere hallar las deflexiones desde el PC, basta con tomar las obtenidas desde
el PT y restarlas de A/2. Luego con las deflexiones desde el PC se pueden hallar las distancias
en línea recta desde este punto para cada una de las estaciones de la curva.
Para hallar las deflexiones se emplea la expresión: dppc
= (Δ/2) – dppc
Y las distancias en línea recta con:
Dp = 2Rsen δp
Se tiene entonces la siguiente tabla:
TABLA DE DEFLEXIÓNES DESDE PC
Abscisa Distancia Deflexión Elementos
PC K0+713.59 0.00 0°00'00" 0.00
720 6.41 1050'06" 6.40
730 16.41 4042'04" 16.39
740 26.41 7034'02" 26.34
750 36.41 10º26'00" 36.22
760 46.41 13°17'58" 46.01
770 56.41 16º09'56" 55.68
780 66.41 19001'54" 65.21
PT 787.60 74.01 21°12'35" 72.36
