DIAGRAMAS DE FLUJO DE DATOS

¿Qué es un diagrama de flujo de datos (DFD)?

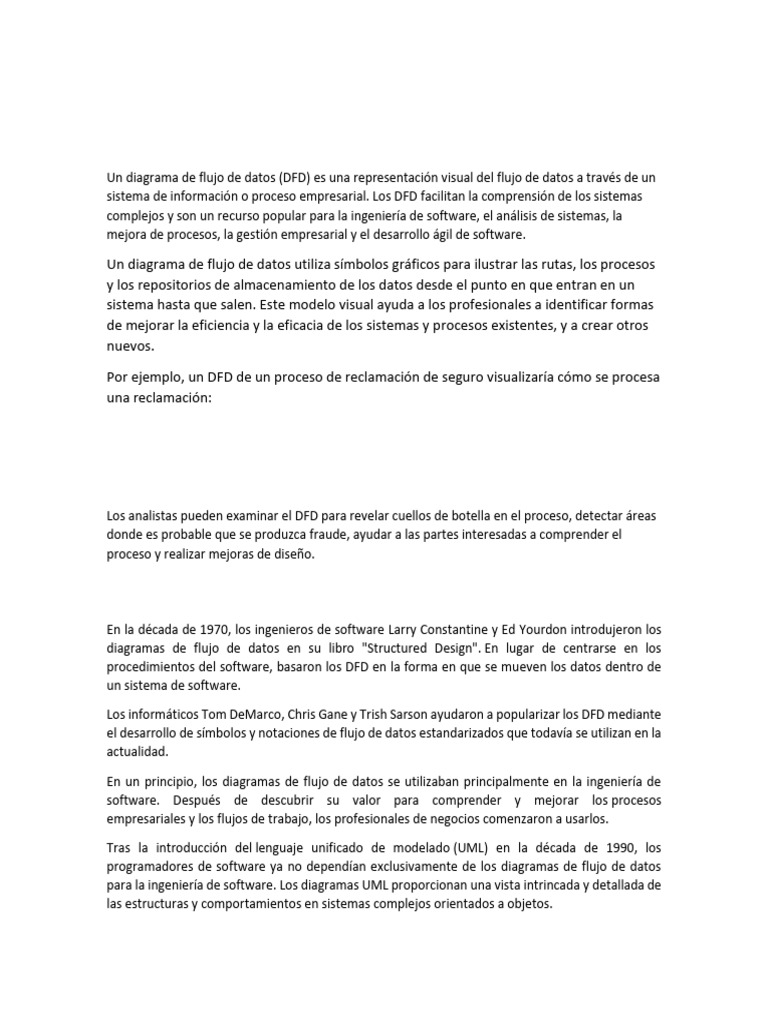

Un diagrama de flujo de datos (DFD) es una representación visual del flujo de datos a través de un
sistema de información o proceso empresarial. Los DFD facilitan la comprensión de los sistemas
complejos y son un recurso popular para la ingeniería de software, el análisis de sistemas, la
mejora de procesos, la gestión empresarial y el desarrollo ágil de software.

Un diagrama de flujo de datos utiliza símbolos gráficos para ilustrar las rutas, los procesos
y los repositorios de almacenamiento de los datos desde el punto en que entran en un
sistema hasta que salen. Este modelo visual ayuda a los profesionales a identificar formas
de mejorar la eficiencia y la eficacia de los sistemas y procesos existentes, y a crear otros
nuevos.
Por ejemplo, un DFD de un proceso de reclamación de seguro visualizaría cómo se procesa
una reclamación:
1. Enviado por un cliente.
2. Tramitado y evaluado por la compañía de seguros.
3. Revisado o investigado por un tasador.
4. Denegado o abonado al asegurado.

Los analistas pueden examinar el DFD para revelar cuellos de botella en el proceso, detectar áreas
donde es probable que se produzca fraude, ayudar a las partes interesadas a comprender el
proceso y realizar mejoras de diseño.

Historia de los diagramas de flujo de datos

En la década de 1970, los ingenieros de software Larry Constantine y Ed Yourdon introdujeron los
diagramas de flujo de datos en su libro "Structured Design". En lugar de centrarse en los
procedimientos del software, basaron los DFD en la forma en que se mueven los datos dentro de
un sistema de software.

Los informáticos Tom DeMarco, Chris Gane y Trish Sarson ayudaron a popularizar los DFD mediante
el desarrollo de símbolos y notaciones de flujo de datos estandarizados que todavía se utilizan en la
actualidad.

En un principio, los diagramas de flujo de datos se utilizaban principalmente en la ingeniería de

software. Después de descubrir su valor para comprender y mejorar los procesos
empresariales y los flujos de trabajo, los profesionales de negocios comenzaron a usarlos.

Tras la introducción del lenguaje unificado de modelado (UML) en la década de 1990, los
programadores de software ya no dependían exclusivamente de los diagramas de flujo de datos
para la ingeniería de software. Los diagramas UML proporcionan una vista intrincada y detallada de
las estructuras y comportamientos en sistemas complejos orientados a objetos.
Hoy en día, los DFD se utilizan principalmente como herramientas complementarias a los diagramas
y diagramas de flujo UML, proporcionando una visión general del sistema de alto nivel durante el
desarrollo de software.

¿Por qué son importantes los diagramas de flujo de datos?

Los diagramas de flujo de datos son importantes porque facilitan la comprensión del flujo de
información a través de sistemas o procesos complejos. Al visualizar los componentes de todo un
sistema, los DFD pueden ayudar a los usuarios:

 Ganar claridad: una representación visual con símbolos y etiquetas simples proporciona
una comprensión más clara de sistemas complejos que los párrafos de texto descriptivo.
 Analizar los sistemas: los DFD muestran las relaciones e interacciones entre los
componentes de un sistema o proceso para facilitar el análisis.

 Identificar problemas: los DFD pueden facilitar el aislamiento de problemas de diseño del
sistema, como cuellos de botella, inconsistencias, redundancias y otros.

 Mejorar los procesos: los DFD ayudan a los analistas a visualizar nuevas formas de
optimizar los flujos de datos para acelerar y mejorar los procesos empresariales.

 Impulsar la colaboración: los DFD fomentan la comunicación y la colaboración eficaces al

proporcionar un punto de referencia compartido para las partes interesadas de toda la
organización.

 Crear documentación: los DFD recogen información esencial, como la secuencia, los
requisitos y los procesos de un flujo de datos, para que pueda documentarse fácilmente.

 Proteger los datos: los DFD indican por dónde entra y sale la información confidencial de
un sistema para ayudar a abordar los posibles riesgos de seguridad de datos.

Componentes de los diagramas de flujo de datos

Hay cuatro componentes principales de un DFD:

 Entidades externas
 Procesos
 Almacenes de datos
 Flujos de datos
 Entidades externas

Estos son los puntos de inicio y final del flujo de datos en un DFD. Las entidades externas se
colocan en los bordes de un DFD para representar la entrada y la salida de la información en todo
el sistema o proceso.
Una entidad externa puede ser una persona, una organización o un sistema. Por ejemplo, un
cliente podría ser una entidad externa en un DFD que modela el proceso de realizar una
compra y recibir un recibo de venta. Las entidades externas también se conocen como
terminadores, actores, fuentes y sumideros.
Procesos
Los procesos son actividades que cambian o transforman datos. Estas actividades podrían
incluir el cálculo, la clasificación, la validación, la redirección o cualquier otra
transformación necesaria para avanzar en ese segmento del flujo de datos. Por ejemplo, la
verificación de un pago con tarjeta de crédito sería un proceso que se produce dentro del
DFD de compra de un cliente.
Almacenes de datos
Son los lugares de un DFD donde se almacenan los datos para su uso posterior. Los
almacenes de datos pueden representar bases de datos, documentos, archivos o cualquier
repositorio para el almacenamiento de datos. Por ejemplo, los almacenes de datos de un
DFD de cumplimiento de productos podrían incluir una base de datos de direcciones de
clientes, una base de datos de inventario de productos y una hoja de cálculo de calendario
de entregas.
Flujos de datos
Los flujos de datos son las rutas que toma la información a medida que viaja entre
entidades externas, procesos y almacenes de datos. Por ejemplo, en un DFD de comercio
electrónico, la ruta que conecta a un usuario que introduce sus credenciales de inicio de
sesión con una pasarela de autenticación sería un flujo de datos.

Símbolos utilizados en los diagramas de flujo de datos

Los símbolos y notaciones estandarizados, como círculos, óvalos, flechas y rectángulos, se
utilizan para representar visualmente los componentes del DFD. Hay dos conjuntos
comunes de notaciones que se utilizan hoy en día en las plantillas de diagramas de flujo de
datos: la metodología de Yourdon y Coad y la metodología de Gane y Sarson. Ambos
sistemas llevan el nombre de los informáticos que los crearon.
Las metodologías difieren en los símbolos que utilizan para representar los procesos y los
almacenes de datos, pero por lo demás son iguales.
 Entidades externas: rectángulos
 Procesos: círculos (Yourdon y Coad) o rectángulos con esquinas redondeadas (Gane y
Sarson)
 Almacenes de datos: líneas paralelas (Yourdon y Coad) o rectángulos abiertos (Gane y
Sarson)
 Flujos de datos: líneas horizontales
Tipos de diagramas de flujo de datos
Hay dos tipos de DFD que ofrecen diferentes perspectivas sobre un sistema o proceso: DFD lógicos
y DFD físicos.

DFD lógicos
Un DFD lógico proporciona una visión de alto nivel de los flujos de datos necesarios para realizar
procesos empresariales o del sistema, sin entrar en detalles técnicos o de implementación. La
atención se centra en los datos que se necesitan y en cómo se mueven a través del proceso para
completar el objetivo empresarial.

Los DFD lógicos pueden representar actividades comerciales como el cumplimiento de pedidos en
un almacén, un cliente que realiza una compra en línea o la admisión de un paciente en una
instalación de atención médica.

DFD físicos
Un DFD físico visualiza la implementación de un sistema o proceso, incluido el software, el
hardware y los archivos necesarios. Los DFD físicos se centran en las tecnologías, procedimientos y
operaciones subyacentes de un sistema o proceso.

Los DFD físicos se utilizan a menudo para representar sistemas y flujos de trabajo complejos, como
la forma en que el software de la cadena de suministro mantiene el inventario en un almacén o
cómo los historiales médicos electrónicos se mueven de forma segura a través del sistema de un
hospital.

Niveles de diagramas de flujo de datos

Los diagramas de flujo de datos a veces se crean con múltiples niveles de DFD para mostrar
progresivamente más detalles sobre un sistema o proceso. Este enfoque en capas comienza con
una vista simple de alto nivel y se vuelve más complejo a medida que los DFD de nivel inferior
profundizan en los procesos y subprocesos.

Nivel 0

También llamado “diagrama de contexto”, un DFD de nivel 0 es una vista de alto nivel que visualiza
todo el sistema como un solo proceso. Es el más simple y básico de los niveles. Debe resultar
fácilmente comprensible para cualquiera que lo vea, independientemente de sus conocimientos
técnicos o de su puesto de trabajo.

Nivel 1
Un DFD de nivel 1 explora los componentes del proceso de alto nivel con más detalle. Lo que era
un proceso único en el DFD a nivel de contexto se divide en subprocesos que proporcionan más
información sobre la función y las vías de flujo de datos.

Nivel 2

El nivel 2 proporciona detalles aún más granulares al agregar nuevos subprocesos y sus
interacciones y relaciones con flujos de datos y almacenes de datos. Este nivel ofrece una visión
muy compleja de las operaciones internas de un sistema o proceso.

Nivel 3

Debido a que los DFD están destinados a ser accesibles y fáciles de entender, es inusual ir más allá
de la complejidad del nivel 2. Sin embargo, los sistemas altamente complejos pueden requerir el
detalle elaborado de un DFD de nivel 3, que mapea cada aspecto de un proceso o sistema de
datos.

Reglas para diagramas de flujo de datos

La mayoría de los diagramas de flujo de datos siguen las mismas reglas básicas:

 Cada flujo de datos está etiquetado con un texto breve y descriptivo que identifica el tipo
de datos que se mueven.
 Cada proceso está etiquetado con una breve frase verbal que describe la transformación
de datos que se está realizando.
 Cada almacenar de datos está etiquetado con un sustantivo o frase nominal que describe
los datos y el tipo de almacenamiento.
 Cada proceso y cada almacenar de datos tiene como mínimo una entrada y una salida.
 Los almacenes de datos no se pueden conectar directamente a entidades externas.
 Las entidades externas pueden transmitir datos a un proceso, pero no pueden transmitir
datos directamente a un almacenar de datos.
 Para mayor claridad, los flujos de datos no se cruzan entre sí.

Aspecto DFD Lógico DFD Físico

Enfoque Qué se hace Cómo se hace
Mostrar cómo se implementan
Mostrar los procesos del negocio
Propósito principal los procesos lógicos en un
sin preocuparse por la tecnología
entorno real
Nivel de abstracción Alto Bajo
Incluye tecnología? No Sí
Sí (usuarios, hardware,
Incluye personas o
No (no se muestra el actor físico) impresoras, bases de datos,
dispositivos?
etc.)
Programas, módulos,
Representación de Funciones o transformaciones de
formularios, pantallas
procesos datos
específicas
 Aspecto DFD Lógico DFD Físico
Archivos físicos, tablas
Representación de Archivos lógicos o bases de datos
específicas, ubicación de
almacenamiento abstractas
almacenamiento
Facilita el entendimiento del
Muestra cómo se implementa
Ventaja principal sistema independientemente de su
concretamente el sistema
implementación
Etapa temprana del análisis del Etapa de diseño del sistema o
Etapa de desarrollo
sistema implementación
“Formulario HTML + script
Ejemplo de proceso “Registrar pedido” PHP que graba en tabla
‘Pedidos’”
