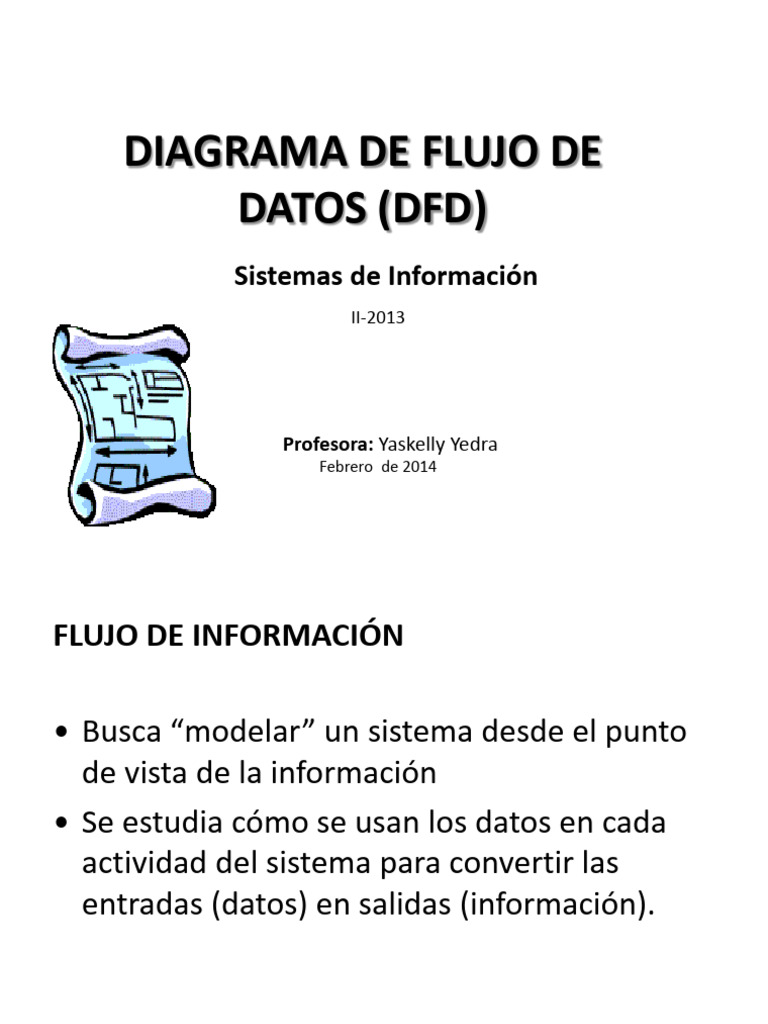

DIAGRAMA DE FLUJO DE

DATOS (DFD)
Sistemas de Información
II-2013

Profesora: Yaskelly Yedra

Febrero de 2014
FLUJO DE INFORMACIÓN

• Busca “modelar” un sistema desde el punto

de vista de la información
• Se estudia cómo se usan los datos en cada
actividad del sistema para convertir las
entradas (datos) en salidas (información).
 FLUJO DE INFORMACIÓN

Entradas Salida “ Se trata de analizar

los flujos que entran a
Proceso un sistema (visto como
un único proceso) y los
que salen... Y entender
Proceso como internamente la
información se procesa
Entradas Salida y se comparte entre
subprocesos ... “
 FLUJO DE INFORMACIÓN

• ¿Qué Procesos
Entradas Salida
integran el sistema?
Proceso
• ¿ Qué datos emplea
cada proceso ?
Proceso
• ¿Qué datos son
Entradas
Salida almacenados?
• ¿Qué datos entran y
salen del sistema?
COMUNICACIÓN

Para establecer una comunicación se necesita:

• un EMISOR, que envía un mensaje;
• un RECEPTOR, que recibe el mensaje;
• un CANAL, que transmite el mensaje

CANAL RECEPTOR
EMISOR
COMUNICACIÓN

CANAL

EMISOR-RECEPTOR

EMISOR-RECEPTOR
COMUNICACIÓN

CANAL

EMISOR-RECEPTOR

EMISOR-RECEPTOR
COMUNICACIÓN
MEMORIA

CANAL

EMISOR-RECEPTOR

EMISOR-RECEPTOR
COMUNICACIÓN
MEMORIA

CANAL

EMISOR-RECEPTOR

EL SISTEMA
EMISOR-RECEPTOR
COMUNICACIÓN
MEMORIA

ENTIDAD
EXTERNA
CANAL

EL SISTEMA
EMISOR-RECEPTOR
COMUNICACIÓN
MEMORIA

ENTIDAD
EXTERNA
CANAL

PROCESO
EL SISTEMA
COMUNICACIÓN
MEMORIA

ENTIDAD
EXTERNA

Flujo de datos

PROCESO
EL SISTEMA
COMUNICACIÓN

DEPOSITO DE
DATOS ENTIDAD
EXTERNA

Flujo de datos

PROCESO
EL SISTEMA
DIAGRAMA DE FLUJO DE DATOS (DFD)

DEPOSITO DE
DATOS ENTIDAD
EXTERNA
Flujo de datos

Flujo de datos

Flujo de datos

PROCESO
EL SISTEMA
DIAGRAMA DE FLUJO DE DATOS (DFD)
PEDIDOS
BODEGA
Detalles
de envío
Pedidos
cancelados
Detalles
del pedido
CLIENTES Contabilidad

pedidos Nombre del cliente,

dirección del cliente

CONTABILIDAD
DE ENVIO
RECEPCION

CLIENTES
Contabilidad
Información Nombre del cliente,
de cuentas dirección del cliente

FACTURAS Facturas

CLIENTES
Nombre del cliente, COBRANZAS
detalles de la factura Indagaciones
DIAGRAMA DE FLUJO DE DATOS (DFD)

PEDIDOS BODEGA
Pedidos
CLIENTES cancelados
Detalles
Detalles
de envío
del pedido
Contabilidad
Nombre del cliente,
dirección del cliente 2.
pedidos
CONTABI-
1. LIDAD DE
RECEP- ENVIO
CION DE
PEDIDOS
CLIENTES
Contabilidad
Información Nombre del cliente,
de cuentas dirección del cliente

FACTURAS Facturas
3.
COBRAN
CLIENTES
Nombre del cliente, -ZAS
detalles de la factura
Indagaciones

Yourdon, E. Análisis
Estructurado Moderno
 DIAGRAMA DE FLUJO DE DATOS (DFD)

• El DFD es una de las herramientas del análisis

estructurado moderno, más importante para el análisis
de modelos gráficos, que permite visualizar un sistema
como una red de procesos funcionales conectados
entre sí por canales (flujo de datos) y depósitos de
almacenamiento de datos (depósitos de datos).
• Estos diagramas nos permiten ver como los datos
fluyen a través de la organización, los procesos y
transformaciones que sufren dichos datos y los
diferentes tipos de salidas.
 DIAGRAMA DE FLUJO DE DATOS (DFD)

• El propósito de un Diagrama de Flujo de Datos

(DFD) es mostrar, para un sistema o subsistema:
• ¿Cuáles son los límites del sistema?
• ¿De dónde vienen los datos?
• ¿A dónde van los datos cuando dejan el sistema?
• ¿Dónde se almacenan los datos?
• ¿Qué procesos transforman los datos? y
• ¿Cuáles son las interacciones entre los procesos y
los depósitos de datos?
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos
Entidades
Representan las Fuentes o Destinos de los Datos.
Ejemplo:
Paciente, Alumno, Contabilidad, Cliente, etc..

Proceso
Transformación de los Datos.
Ejemplos:
Calcular Total Factura, Inscribir Asignatura, Registrar Reserva.,
etc.
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos
Entidades
• Las Entidades o agentes externos e internos, como también se les conoce, son
las fuentes o destinos de los datos.
• Normalmente, se considera como externo a un agente cuando es claramente
exterior a la empresa.
• Ejemplos de éstos son: Clientes, Proveedores y Organismos Gubernamentales.
• Los agentes son internos, cuando se refieren a tareas efectuadas dentro de la
empresa pero que no forman parte del sistema; sin embargo, suministran
entradas o reciben salidas de él.
• Se pueden citar como agentes internos
otros departamentos, empleados o
sistemas de información. Los agentes
internos pueden englobar también a los
ENTIDAD
usuarios finales de un sistema, que con
frecuencia son fuentes de las entradas
EXTERNA
(datos) y destinos de las salidas
(información).
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos
CARACTERÍSTICAS DE LAS ENTIDADES
Su nombre debe venir en mayúscula y singular.
1. Son externos al sistema, los flujos que los conectan a un proceso ó a un
almacén representan la interfaz entre la entidad y el resto del mundo.
3. Los responsables del análisis o el diseño, no pueden cambiar su contenido o
la manera como trabajan. Por lo tanto el modelo que está siendo
desarrollado debe ser lo suficientemente flexible, para permitir al diseñador
elegir la mejor implementación. En tal sentido, el analista no puede
modificar los contenidos, la organización ni los procedimientos internos de
las entidades.
4. Las relaciones que existen entre las entidades no se muestran en el gráfico
del DFD, ya que por definición estos son externos a la organización. Si se
diera el caso de que la relación existiera, y sea de interés para el analista,
entonces las entidades serían parte del sistema y deberían modelarse como
procesos.
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos
PROCESOS
El proceso (función ó transformación) viene representado por un círculo o por una burbuja, y son
acciones que se toman sobre los datos, como por ejemplo, calcular, comparar, imprimir, señalar,
marcar, autorizar, almacenar, validar, informar, producir, otros.
Los procesos muestran una parte del sistema que transforma entradas en salidas, esto es, muestra
cómo es que una o varias entradas se transforma en una o varias salidas.

NOMBRE DEL PROCESO

El nombre de un proceso consiste en una frase VERBO-OBJETO, y describe lo que hace; como por
ejemplo:
CALCULAR-IMPUESTO
AUTORIZAR- FIRMA
AUTORIZAR-FACTURA
AUTORIZAR-ORDEN-DE-COMPRA
VALIDAR- PROVEEDOR
GENERAR-REPORTES

También, los procesos pueden ser descritos (aunque no es recomendable) con el nombre de una
persona o un grupo de personas, computadora o un aparato mecánico, de cualquier modo la palabra
clave es “Quién” o “Qué” lo está efectuando.
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos

Flujos de Información:
Movimiento de Datos
Por ejemplo: Detalle de Factura, Datos del Cliente, Orden de
Compra, etc.
Se compone de Datos Elementales

Almacenes de Datos:
Repositorio de los datos procesados y utilizados por los
procesos del sistema.
Por ejemplo: Facturas, Clientes, Productos, Facturas
Rechazadas, Habitaciones Reservadas, etc.
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos
FLUJO DE DATOS
Son vectores etiquetados o flechas, o simplemente líneas con notación
direccional, que muestran el contenido de lo que entra o sale de un proceso.
Además, muestran el movimiento de bloques o paquetes de información de un
lugar del sistema a otro. La punta de la flecha señala el destino u origen de los
datos.
1. Deben ser etiquetados o nombrados con los datos que ellos llevan, excepto
cuando salen o entran a un almacén, ya que estos describen lo que contienen.
Sin embargo, si solo se extrae una instancia éste debe ser etiquetado.
SISTEMA DEPURACIÓN DE ENCUESTAS

SISTEMA DE
VALIDACIÓN DE
ENCUESTAS ENCUESTAS
Nombre de la encuesta + No. de encuesta
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos
FLUJO DE DATOS
2. Los datos que se mueven a lo largo del flujo, pueden viajar de un proceso a
otro (como entrada), ó a un almacén ó a una Entidad (fuente o destino de
los datos).
3. El flujo lleva un solo tipo de paquete de datos como lo indique su nombre,
pero existe sus excepciones, agrupar flujos elementales en uno solo. Ejemplo:
Archivo = CLIENTES
NOMBRE DEL CLIENTE; DIRECCIÓN-CLIENTE; SALDO-CLIENTE; MÁXIMO-
CRÉDITO
4. El flujo puede tener diferente significado, el flujo “pago” puede referirse a
un pago autorizado o no autorizado.
5. La dirección de la flecha del flujo, nos indica si el flujo se está moviendo
hacia fuera o hacia adentro del proceso.
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos
FLUJO DE DATOS
6. El flujo puede mostrar dos direcciones en el mismo vector, en tal caso se les llama flujo
diálogo.

VERIFICAR
SALDO

Flujo divergente: Es cuando un paquete complejo se divide en varios paquetes

individuales, más aún, cada uno de los cuales se está mandando a diferentes partes del
sistema ó que el ducto de flujo de datos lleva ítems con distintos valores. Ejemplo:

DESCRIPCIÓN
DE LA PLANILLA

Identificación de la encuesta (Flujo divergente)

No. DE LA PLANILLA

No. CONTROL
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos
FLUJO DE DATOS
Flujo convergente: son paquetes elementales de datos que se agrupan para
formar agregados.

DESCRIPCIÓN DE LA PLANILLA

IDENTIFICAR
No. DE LA PLANILLA PLANILLA (Flujo Convergente)
No. CONTROL
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos
ALMACEN
• Es el depósito de los datos, que se utiliza para modelar una colección de paquetes
de datos en reposo.
• Se denota por dos líneas paralelas, pero cualquier símbolo sugerido es aceptado. En
algunos casos, el producto CASE que se haya elegido impondrá el conjunto de
símbolos que se habrá de utilizar.
• Además de la forma física que toma un almacén, éste puede existir por necesidad o
por conveniencia. En el primer caso, un almacén es necesario cuando dos procesos
ocurren en momentos diferentes, por ejemplo, el proceso de entrada de órdenes
puede operar en tiempos diferentes que el proceso de investigación de órdenes:

INGRESAR PEDIDOS RESPONDER

PEDIDOS PREGUNTAS

Pedido Pedido
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos
ALMACEN
El otro tipo de almacén, es el que se implanta por conveniencia; por ejemplo el
almacén de Pedidos que a continuación se describe:

Pedido
Detalles de Pedido
pedidos
INGRESAR PEDIDOS PROCESAR
PEDIDOS PEDIDOS

Pedido inválido

1. Se espera que ambos procesos se ejecuten en a misma computadora, pero no

hay suficiente memoria, para cubrir ambos al mismo tiempo. Así, el almacén de
ÓRDENES se crea como archivo intermedio, pues la tecnología de implantación
disponible ha forzado a que los procesos se ejecuten en tiempos distintos.
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos
ALMACEN
2. Se espera que cualquiera de los procesos, o ambos, se ejecuten en una
configuración de hardware que es poco confiable. Así, el almacén de ÓRDENES
se crea como respaldo en caso de que cualquiera de los procesos se aborte.

3. Se espera que diferentes programadores implanten los dos procesos. Así, el

almacén de ÓRDENES se crea para probar y corregir, de manera que si el sistema
completo no trabaja ambos grupos pueden ver los contenidos del almacén y
detectar el problema.

4. El analista o el diseñador pensaron que el usuario pudiera algún día hacer

accesos al almacén de ÓRDENES por alguna otra razón, aún cuando no haya
expresado tal interés. En este caso, el almacén se crea anticipando necesidades
futuras del usuario.
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos
ALMACEN
CARACTERÍSTICAS DE LOS ALMACENES
1. El nombre que se utiliza es el plural del que se utiliza para los paquetes de los datos
que entran y salen del almacén por medio de flujos.

PEDIR
COTIZACIÓN
IMPRENTA

LIBROS

2. No se debe referir a un almacén como un dispositivo de almacenamiento físico

(archivos ó base de datos; por ejemplo, un archivo en cinta magnética o un archivo
organizado con IMS, DB2, ADABAS, IDMS ó algún otro sistema de manejo de base de
datos), algo comúnmente practicado por los analistas experimentados.
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Definición de Elementos
ALMACEN

3. En la mayoría de los casos en un almacén, no se etiquetan los flujos que entran

o salen de él, a menos que se extraiga una porción del mismo.

4. Un almacén es pasivo y los datos no viajarán a lo largo del flujo.

5. Un flujo hacia un almacén se puede describir como una escritura, una

actualización o una eliminación:
6.
 Se está guardando uno ó más paquetes nuevos.
 Uno ó más paquetes se están modificando o cambiando
 Se están retirando del almacén uno ó más paquetes
 DIAGRAMA DE FLUJO DE DATOS (DFD)
TODOS LOS ELEMENTOS

ALMACEN

Flujo de lectura

PROCESO PROCESO ENTIDADES

ENTIDADES

Flujo de escritura

ALMACEN
 DIAGRAMA DE FLUJO DE DATOS (DFD)

Notación: Yourdon/Demarco

Entidad Externa Almacenes

Datos

Flujos de Información:
• Discretos
• Tiempo Real
•Actualizaciones Split Merge

Proceso
Procesos:
Múltiple
 DIAGRAMA DE FLUJO DE DATOS (DFD)

Notación: Gene & Sarson

Entidades

Entidad Externa repetida

Proceso Proceso
Múltiple
 DIAGRAMA DE FLUJO DE DATOS (DFD)

Notación: Gene & Sarson

Almacén de datos:

Flujos de Información:

Split

Merge
 DIAGRAMA DE FLUJO DE DATOS (DFD)
Algunas convenciones gráficas

Flujos de datos que

se cruzan

Entidades Externas
repetidas

Almacenes de Datos
repetidos
DFD – Descomposición o Explosión por niveles

• Los DFD se han de representar de la forma más clara

posible, por ello se basan en el principio de
descomposición o explosión por niveles en distintos niveles
de detalle.

• La descomposición por niveles permite analizar el sistema

desde el ámbito general al detalle, pasando por sucesivos
niveles intermedios (Filosofía “top-down”)

• La utilización de esta implica la descomposición o explosión

de cada proceso en otro DFD.
DFD – Descomposición o Explosión por niveles
• El sistema deberá contener:

- Un Diagrama de contexto (primer nivel)

- Varios DFD en niveles intermedios
- Varios DFD en el último nivel de detalle

• En cualquier momento nos puede aparecer un proceso que

no necesite descomposición y es lo que denominaremos
Proceso Primitivo (PP). En ellos, se detallará la entrada y
salida que tenga, además de la descripción asociada que
explique lo que realiza
(Técnicas de especificación de procesos, Técnicas de mejora y prueba de diagramas
de flujo de datos)
DFD – Construcción (PASOS)
PASO 1
Elaborar un diagrama de flujo de datos de CONTEXTO – este ubica
el sistema dentro de un contexto de entorno; vale decir, como
interactúa el sistema con otros sistemas y con la empresa
considerada en su conjunto. Define el campo de acción y los límites
del sistema y el proyecto.

Al dibujar un diagrama de contexto:

• Use un solo símbolo de proceso.
• Rotule el símbolo de proceso de modo que represente todo el sistema. Se
puede usar un verbo más un objeto.
• No numere el símbolo de proceso.
• Incluya todos los almacenes del sistema.
• Muestre todos los flujos de datos entre los almacenes.
DFD – Construcción (PASOS)
Estrategias para determinarlos:
• Pregunte a sus usuarios finales cuáles son los sucesos o
transacciones a los cuales debe responder el sistema.
• Para cada suceso, pregunte a sus usuarios finales cuáles son las
respuestas que debería producir el sistema.
• Pregunte cuáles son los informes de formato fijo que a de
producir el sistema.
• Identifique las fuentes netas de datos para cada suceso.
• Identifique los recipientes netos de cada respuesta o salida que
debería generar el sistema.
• Identifique todos los posibles almacenes de datos externos.
• Dibuje un diagrama de contexto para todas las informaciones
anteriores.
DFD – Construcción (PASOS)

PASO 2:
Si es necesario documentar un sistema con mayor
detalle que el diagrama de Nivel 0, se puede usar uno o
más diagramas de Nivel n. Un diagrama de Nivel n
documenta un solo proceso de un DFD con mayor
detalle. La n representa el número del proceso del
siguiente nivel más alto que se está documentando
DFD – Construcción (PASOS)

Guía para su construcción.

1. Se comienza su construcción una vez que se conozcan sus
componentes, los cuales deben ser identificados
conjuntamente con los usuarios.
2. Escoger nombres significativos perdurables para los
componentes.
3. Numerar los procesos para que sirvan de referencia al
analista para su explosión posterior.
4. Evitar los DFD excesivamente complejos.
DFD – Construcción (PASOS)
Guía para su construcción.
5. Mantener la consistencia entre los procesos y los otros modelos.

• Evite sumideros infinitos - burbujas que solo tienen entradas

pero no salidas.
• Tener cuidado con los flujos y procesos no etiquetados.
• Tener cuidado con los almacenes de solo escritura o solo
lectura, todo almacén debe tener, tanto entradas como salidas,
excepto, el almacén externo que sirve de interfaz entre el
sistema y algún terminador externo.

6. Restringir un solo DFD a no más de seis u ocho procesos

7. Se debe usar una página para un DFD en particular.
DFD – Construcción (Resumen)
• Representar el diagrama de contexto
• Representar el DFD de primer nivel, indicando los distintos
subsistemas funcionales en que se descompone nuestro sistema
• Descomponer cada uno de los procesos que aparecen en el DFD
de primer nivel, hasta llegar a un nivel suficiente de detalle
• Se recomienda el utilizar cuatro niveles de descomposición de
diagramas
• Nivel 0: Diagrama de contexto
• Nivel 1: Subsistemas
• Nivel 2: Funciones de cada subsistema
• Nivel 3: Subfunciones asociadas
• Nivel 4: Procesos necesarios para el tratamiento de cada
subfunción
DFD – Construcción (Gráficamente)
Ejemplo - Gestión de Bibliotecas

Petición de libros
Un usuario puede realizar una petición de uno o más libros a la biblioteca.
Presenta el carnet de usuario de la biblioteca y una ficha en la que se detallan
los libros pedidos.
Tipos de préstamo
SALA El día de la petición.
COLABORADOR Una semana
PROYECTO FIN CARRERA Quince días.
DOCTORADO Un mes.
Una vez entregados el carnet y la ficha, el sistema comprobará y aceptará la
petición de los libros solicitados siempre que pueda satisfacer la petición, es
decir, cuando haya ejemplares disponibles. Si se acepta la petición, se
actualiza el número de unidades de los libros de la biblioteca y se guarda la
ficha de préstamo.
 Ejemplo - Gestión de Bibliotecas

Devoluciones de libros
• Un usuario no puede realizar más peticiones hasta que no haya efectuado
todas las devoluciones de la petición anterior.
• El usuario, para hacer la petición, necesita el carnet, que no se le entrega
hasta que no haya devuelto todos los libros.
• Sí puede hacer una devolución parcial de los libros. Cuando un usuario
realice una devolución, el sistema actualizará el stock de libros y
comprobará la fecha de devolución de cada ejemplar para estudiar, en el
caso de que la devolución se haga fuera de tiempo, la imposición de una
sanción que tiene un coste de X cantidad por cada ejemplar y días de retraso
en la devolución. En este caso, la sanción se emite cuando el usuario entrega
el último ejemplar.
• El bibliotecario se encarga de las altas y bajas de los libros de la biblioteca.
Ejemplo - Gestión de Bibliotecas
DIAGRAMA DE CONTEXTO

PEDIDO
LIBROS 0
SANCIÓN

USUARIO GESTIONAR USUARIO

BIBLIOTECA
DEVOLUCIÓN
LIBROS

ALTAS/BAJAS
LIBROS

BIBLIOTECARIO
Ejemplo - Gestión de Bibliotecas
DIAGRAMA 0: GESTIONAR BIBLIOTECA

FICHAS
PRESTAMO

PEDIDO DEVOLUCIÓN
1 2 LIBROS
LIBROS
GESTIONAR GESTIONAR
PEDIDOS DEVOLUCIONES

SANCIÓN
LIBROS
DISPONIBLES

3
ALTAS/BAJAS
LIBROS ACTUALIZAR
LIBROS
Ejemplo - Gestión de Bibliotecas

DIAGRAMA 2: GESTIONAR DEVOLUCIONES

FICHAS
PRESTAMO

DEVOLUCIÓN 2.1 2.2

LIBROS
ACTUALIZAR CALCULAR
STOCK SANCIÓN

SANCIÓN
LIBROS
DEVUELTOS

LIBROS
DISPONIBLES
Próxima Clase:
1.- DICCIONARIO DE DATOS

Tarea:
Desarrollar un DFD para Sistema de
Información de Control de Pasantías
del Dpto de Computación
