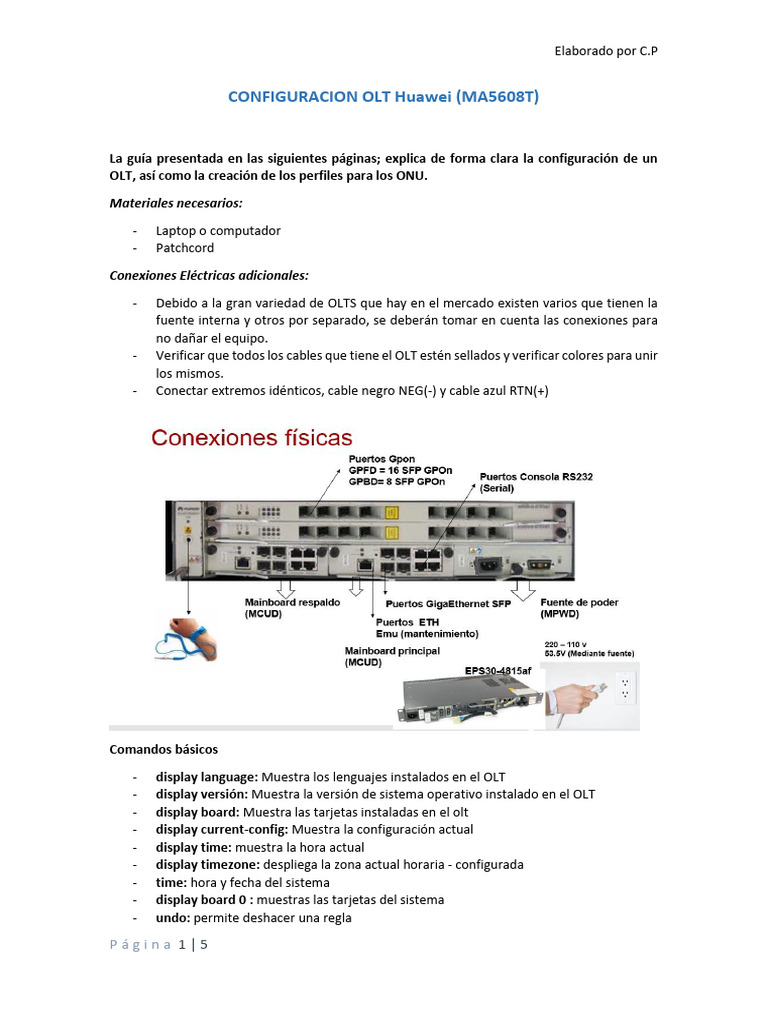

CONFIGURACION OLT Huawei (MA5608T)
La guía presentada en las siguientes páginas; explica de forma clara la configuración de un
OLT, así como la creación de los perfiles para los ONU.
Materiales necesarios:
- Laptop o computador
- Patchcord
Conexiones Eléctricas adicionales:
- Debido a la gran variedad de OLTS que hay en el mercado existen varios que tienen la
fuente interna y otros por separado, se deberán tomar en cuenta las conexiones para
no dañar el equipo.
- Verificar que todos los cables que tiene el OLT estén sellados y verificar colores para unir
los mismos.
- Conectar extremos idénticos, cable negro NEG(-) y cable azul RTN(+)
Comandos básicos
- display language: Muestra los lenguajes instalados en el OLT
- display versión: Muestra la versión de sistema operativo instalado en el OLT
- display board: Muestra las tarjetas instaladas en el olt
- display current-config: Muestra la configuración actual
- display time: muestra la hora actual
- display timezone: despliega la zona actual horaria - configurada
- time: hora y fecha del sistema
- display board 0 : muestras las tarjetas del sistema
- undo: permite deshacer una regla
Página 1|5
Elaborado por C.P
- save: graba la configuración en las 2 mainboards.
- erase flash data active: elimina la configuración que se encuentra en la nvram
- reboot system: reinicia el sistema
- terminal user name: Crea un usuario para terminal.
- Usuarios tipo: Administrador / Operador / usuario común
1. CONFIGURACIÓN INICIAL:
ACCEDIENDO AL PUERTO DE ADMINISTRACIÓN MEDIANTE TELNET
Se debe tomar en cuenta que cuando el equipo viene de fábrica el usuario para
acceso al OLT es:
Usuario: root
Password: admin
La IP por default es 10.11.104.2
Para conectarse con un PC mediante el puerto Ethernet hacia la OLT en el puerto
ETH (ver gráfico) en el mismo segmento de red para poder acceder a la consola de
Administración Ejemplo: IP PC 10.11.104.1/24
2. CONFIGURACION PARA VLAN DE SERVICIO.
Una vez dentro del equipo seguir los comandos.
MA5608T> enable – Habilita al OLT para poder configurarlo
MA5608T# config – Seleccionamos el LOTE config para realizar las debidas
configuraciones.
MA5608T (config)# display board 0 – En este comando le estamos diciendo al OLT
que nos muestre todas las tarjetas instaladas. (Como se muestra a continuación)
Página 2|5
Elaborado por C.P
3. VLAN de servicio para que los ONU puedan hacer match por medio de ella
MA5608T>enable
MA5608T# config
MA5608T (config)# vlan 158* smart – Aquí le damos prioridad a la VLAN
(mux,standard,smart,super)
MA5608T (config)# vlan desc 158* description internet – Se le da una descripción a la
VLAN en este caso se le puso “internet”
MA5608T (config)# port vlan 158* 0/2 0 – Se declara un puerto virtual a la VLAN
para ello se verifica la tarjeta que se encuentra activa como se lo hizo anteriormente
aplicando el comando display board 0 y ya cada tarjeta de control tiene 4 UPLINKS
(0,1,2,3) se tomará en cuenta para poder realizar las conexiones de WAN, en este
caso usamos el primero que sería 0.
* LA VLAN va acorde a la cual este diseñada el numero varía dependiendo de su
red.
4. IP a la VLAN para tener administración del OLT
MA5608T (config)# interface vlanif 158* (El comando debe ser dirigido a la vlan
asignada en este caso 158)
MA5608T (config-if-vlanif158)# ip address XXX.XXX.XXX.XXX – Asignar una IP
MA5608T (config)# ip route-static 0.0.0.0 0.0.0.0 XXX.XXX.XXX.XXX
*Aplicar la ruta por defecto del OLT apuntando al GW de la IP declarada en la VLAN.
5. Crear una tabla de tráfico
MA5608T (config)# traffic table ip name internet cir off priority 0 priority-policy
local-Setting
* “internet” es el nombre de servicio prioridad 0 para no limitar el AB.
6. Creación de un dba-profile
MA5608T (config)# dba-profile add profile-id 10 profile-name ftth_dba type4 max
20480
*En esta línea de comando se le está dando un AB de subida al OLT ya que el tráfico
de descarga no se controla. El ancho de banda debe ir acorde a los planes de los
clientes.
7. Crear un perfil para el ONU para poder engancharse al OLT.
Página 3|5
Elaborado por C.P
MA5608T (config)# ont-lineprofile gpon profile-id 10 profile-name ftth
MA5608T (config-gpon-lineprofile-10)# tcont 4 dba-profile-name ftth_dba
MA5608T (config-gpon-lineprofile-10)# gem add 11 eth tcont 4
MA5608T (config-gpon-lineprofile-10)# gem mapping 11 0 vlan 158*
MA5608T (config)# commit
MA5608T (config)# quit
Al decir “profile-id 10”, estamos dándole un numero de perfil, se debe tomar en
cuenta no repetir los ID.
“tcont 4” es el tipo de multiplexación que realizará el OLT hacia el ONU.
“gem add 11” es un puerto de Método de Encapsulación GPON (GEM) es un puerto
virtual para realizar la encapsulación GEM para transmitir tramas entre la OLT y la
ONU / ONT. El número puede variar según como desee el usuario.
“gem mapping vlan 158”nada más le mencionamos que por medio de ese GEM pase
la VLAN asignada.
8. Crear un perfil de servicio para el ONU
MA5608T (config)# ont-srvprofile gpon profile-name ftth profile-id 10
MA5608T (config-gpon-srvprofile-10)# ont-port eth adaptive pots adaptive
MA5608T (config-gpon-srvprofile-10)# commit
MA5608T (config)# quit
Al decir “profile-id 10”, estamos dándole un numero de perfil, se debe tomar en
cuenta no repetir los ID.
“ont-port eth adaptive pots adaptive”, se le dice al OLT que automáticamente se
adapte al ONU para no definir el número de POTS, ETH, etc.
Página 4|5
Elaborado por C.P
Con esos simples pasos se tiene ya gestión del OLT y se pueden enganchar los
clientes, aplicando el ARCHIVO DE IPS FIBRA.
En conclusión el código completo para configurar un OLT quedaría de la siguiente
forma:
MA5608T> enable
MA5608T# config
MA5608T (config)# vlan 158* smart
MA5608T (config)# vlan desc 158* description internet*
MA5608T (config)# port vlan 158* 0/3 0
MA5608T (config)# interface vlanif 158*
MA5608T (config-if-vlanif158)# ip address XXX.XXX.XXX.XXX*
MA5608T (config-if-vlanif158)# quit
MA5608T (config)# ip route-static 0.0.0.0 0.0.0.0 XXX.XXX.XXX.XXX *
MA5608T (config)# traffic table ip name internet* cir off priority 0 priority-policy local-Setting
MA5608T (config)# dba-profile add profile-name ftth_dba* profile-id 10* type4 max 20480*
MA5608T (config)# ont-lineprofile gpon profile-name ftth* profile id-10*
MA5608T (config-gpon-lineprofile-10) tcont 4 dba-profile-name ftth_dba*
MA5608T (config-gpon-lineprofile-10) gem add 11* eth tcont 4
MA5608T (config-gpon-lineprofile-10) gem mapping 11* 0 vlan 158*
MA5608T (config-gpon-lineprofile-10) commit
MA5608T (config)# quit
MA5608T (config)# ont-srvprofile gpon profile-name ftth*profile id-10*
MA5608T (config-gpon-srvprofile-10)# ont-port eth adaptive pots adaptive
MA5608T (config-gpon-srvprofile-10)# commit
MA5608T (config)# quit
* Cabe informar que los parámetros se deberán cambiar según las IPS, VLANS, profile-id,
AB, etc. Que ya se encuentren en USO.
NOTA: AL terminar de realizar los cambios en el OLT, tener en cuenta
de aplicar el comando save ya que si reinicia el equipo todo cambio
realizado no se guardara.
