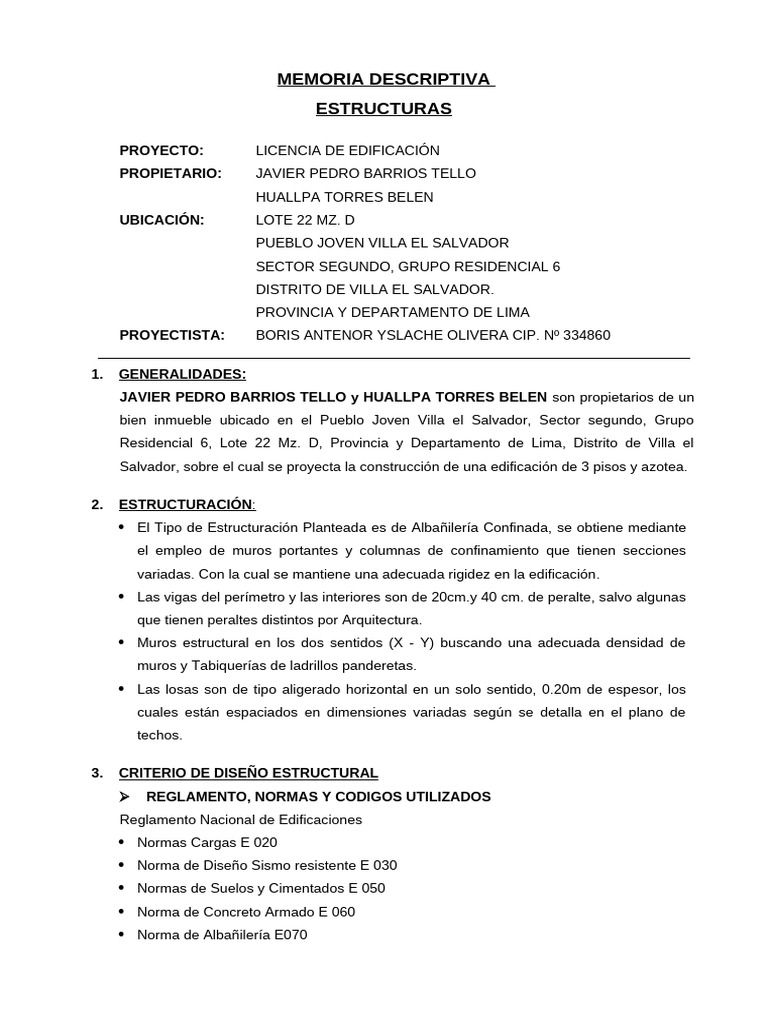

MEMORIA DESCRIPTIVA

ESTRUCTURAS

PROYECTO: LICENCIA DE EDIFICACIÓN


PROPIETARIO: JAVIER PEDRO BARRIOS TELLO
HUALLPA TORRES BELEN
UBICACIÓN: LOTE 22 MZ. D
PUEBLO JOVEN VILLA EL SALVADOR
SECTOR SEGUNDO, GRUPO RESIDENCIAL 6
DISTRITO DE VILLA EL SALVADOR.
PROVINCIA Y DEPARTAMENTO DE LIMA
PROYECTISTA: BORIS ANTENOR YSLACHE OLIVERA CIP. Nº 334860

1. GENERALIDADES:
JAVIER PEDRO BARRIOS TELLO y HUALLPA TORRES BELEN son propietarios de un
bien inmueble ubicado en el Pueblo Joven Villa el Salvador, Sector segundo, Grupo
Residencial 6, Lote 22 Mz. D, Provincia y Departamento de Lima, Distrito de Villa el
Salvador, sobre el cual se proyecta la construcción de una edificación de 3 pisos y azotea.

2. ESTRUCTURACIÓN:
 El Tipo de Estructuración Planteada es de Albañilería Confinada, se obtiene mediante
el empleo de muros portantes y columnas de confinamiento que tienen secciones
variadas. Con la cual se mantiene una adecuada rigidez en la edificación.
 Las vigas del perímetro y las interiores son de 20cm.y 40 cm. de peralte, salvo algunas
que tienen peraltes distintos por Arquitectura.
 Muros estructural en los dos sentidos (X - Y) buscando una adecuada densidad de
muros y Tabiquerías de ladrillos panderetas.
 Las losas son de tipo aligerado horizontal en un solo sentido, 0.20m de espesor, los
cuales están espaciados en dimensiones variadas según se detalla en el plano de
techos.

3. CRITERIO DE DISEÑO ESTRUCTURAL


 REGLAMENTO, NORMAS Y CODIGOS UTILIZADOS
Reglamento Nacional de Edificaciones
 Normas Cargas E 020
 Norma de Diseño Sismo resistente E 030
 Normas de Suelos y Cimentados E 050
 Norma de Concreto Armado E 060
 Norma de Albañilería E070
 Reglamento de la Construcción de Concreto Reforzado ACI-3l8-89

4. ANÁLISIS SÍSMICO
De acuerdo a la Norma Peruana de Diseño Sismo resistente (NORMA E.030) del
Reglamento Nacional de Edificaciones se han considerado los siguientes parámetros:

 Factor de Zona
Se trata de un edificio ubicado en Lima; entonces:
Z = 0.45

 Factor de Uso
Es una Vivienda Unifamiliar, considerada como una edificación esencial (Categoría C),
por lo que cualquier falla no acarrea peligros adicionales de incendios, fugas de
contaminantes, etc.; por tanto:
U = 1.0

 Factor de tipo de suelo


El suelo es arenal Ventanilla, la cual corresponde a un perfil de suelo tipo S1 y por lo
tanto:
S = 1.0

 Coeficiente de Reducción de Fuerza Sísmica


La resistencia sísmica de edificios está dada fundamentalmente por paños de concreto
armado y por tanto:
R=3

5. PARÁMETROS DE SUELO PARA EL DISEÑO SISMO-RESISTENTE


El diseño Sismo-Resistente se basa en la norma de edificación E-030 vigente.
La obra está ubicada dentro de la zona sísmica 4, con una aceleración máxima del terreno
equivalente a 0.45 g
El Consultor de Suelos recomienda utilizar un período de vibración Ts = 0.60 seg. y un
factor de suelo S= 1.0
Con estos parámetros se aplicará la fórmula del Reglamento para determinar la fuerza
sísmica.
H = Z. U. S. C. P
R
Tp
Donde: C = 2.50 T ≤ 2.5
Asimismo, con estos parámetros se construyen los espectros de aceleraciones de diseño
de la norma.
Sa = Z.U.S.C.(g)
R
Siendo: T = Periodo fundamental del edificio
R = Coeficiente de reducción de fuerza sísmica por ductilidad
U = Factor de uso de la edificación
Para la estructuración empleada se han considerado los siguientes coeficientes de
reducción:
R = para la albañilería confinada en ambas direcciones
R = para sistema dual en ambas direcciones

CARGAS DE DISEÑO
1. Cargas Muertas:
Azotea
- Cobertura de ladrillo pastelero más enlucido en cielo raso 120 kg / m2
Pisos Típicos
- Cobertura de piso terminado y enlucido en cielo raso 100 kg / m2
- Carga uniformemente repartida equivalente a tabiquería 100 kg / m2
2. Losas Aligeradas
- De Altura 0.20 cm 300 kg / m2
3. Peso Propio de Elementos de Concreto Armado 2,400 kg / m2
4. Sobrecargas, Cargas Vivas
- Primer Piso 400 kg / m2
- Segundo Piso 400 kg / m2
- Tercer Piso 400 kg / m2
5. Carga Viva del Techo Debido al Sismo y Viento 100 Kg / m2

MATERIALES
Concreto
210 KgI cm2 para vigas aligerados, placas y columnas
140 KgI cm2 para cimentados corridos y sobrecimientos
Acero
4,200 Kg I cm2 para cualquier tipo de armadura Resistencia de albañilería fm= 45 kgl
cm2
Ladrillo Tipo IV de 0.14 x 0.24 Itentec Fb= 130 kg / cm2
6. DISEÑO ESTRUCTURAL
a. Columnas.-
De acuerdo al proyecto arquitectónico las columnas han sido diseñadas existiendo
uniformidad en los pórticos principales y vigas chatas secundarias cumpliendo con los
requisitos mínimos de diseño, siendo el ancho mínimo de 0.25 mI y la cuantía está
comprendida entre márgenes de 0.01 y 0.04 de acuerdo a las normas de A.C.I.
De acuerdo al análisis de cálculo, se ha establecido que las secciones diseñadas en el
proyecto, las cargas axiales última Pu, se ha calculado la armadura correspondiente a
cada tipo de columna del proyecto.

b. Vigas.-
Para diseños de la armadura por esfuerzo de flexión y corte se han establecido las
condiciones de equilibrio y compatibilidad de deformaciones, se ha tenido en
consideración que el peralte máximo de las vigas principales es de 1/10 de la luz.
El método que se, ha empleado es el método a la rotura y se toma como guía de
diseño el Reglamento Nacional de Edificaciones en el cálculo referente a concreto
armado y el reglamento del ACI-318-89, especialmente en el diseño de adherencias y
longitud de anclaje así como las recomendaciones limitaciones de diseño sísmico.
Para el diseño de las vigas continuas se ha utilizado para el análisis de cargas por
gravedad los momentos y fuerzas cortantes que se obtienen con la aplicación del
método simplificado de coeficientes cumpliendo las limitaciones para este caso
especial.

c. Zapatas.-
Las zapatas se han diseño para trasmitir al suelo de cimientos una presión máxima de
0.5 Kg! cm2.
Se han considerado las cargas y momentos con las consideraciones de cargas
actuantes sobre estructuras.
El tipo y profundidad de los cimientos de acuerdo a las características de sub suelo se
recomienda cimentar a una profundidad no menor de 1.00 ml medido con respecto al
nivel de terreno actual y las zapatas mínimo de 1.70 ml.

7. DE LOS PLANOS
En el plano de Estructuras (E-01, E-02), que forma parte del Expediente Técnico de
Licencia de Edificación, se indican las especificaciones técnicas y detalles relacionados
con el proyecto.

Villa el Salvador, Junio del 2025
