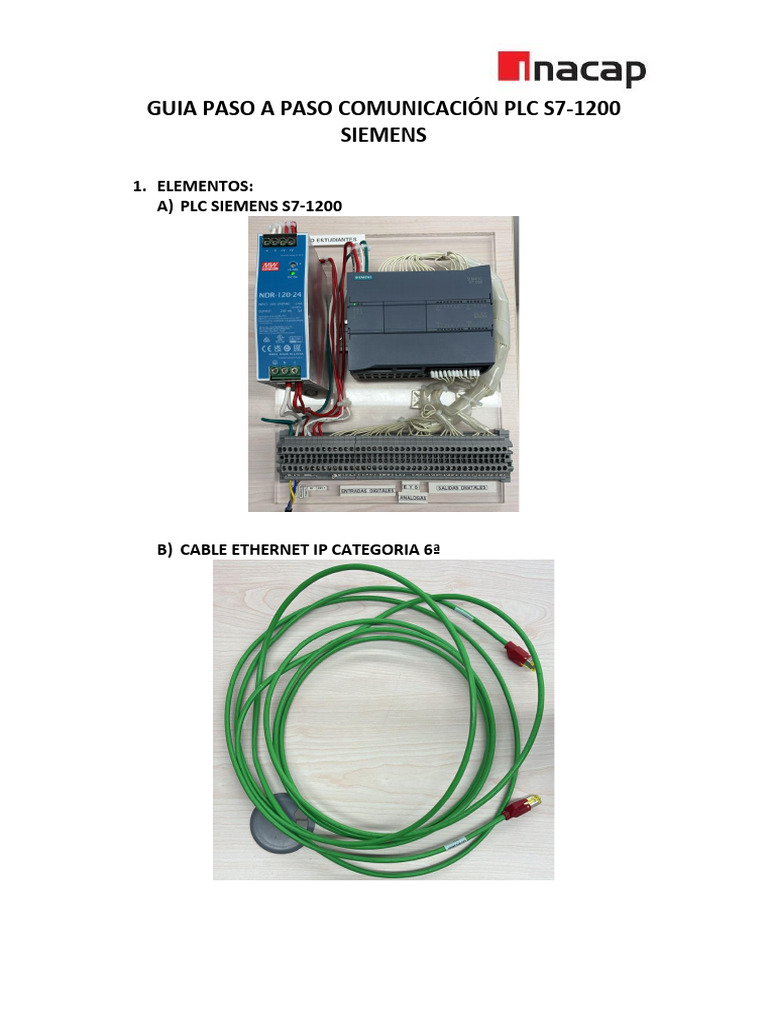

GUIA PASO A PASO COMUNICACIÓN PLC S7-1200

SIEMENS

1. ELEMENTOS:
A) PLC SIEMENS S7-1200

B) CABLE ETHERNET IP CATEGORIA 6ª


C) ADAPTADOR USB-RJ45

D) SOFTWARE TIA PORTAL V19


2. PASO A PASO PARA LA CONEXIÓN Y COMUNICACIÓN.

PASO 1 : PRIMERO QUE TODO DEBEMOS INSERTAR EL ADAPTADOR USB


A UNO DE LOS PUERTOS DEL COMPUTADOR PARA PODER HACE LA
CONEXIÓN DE HADWARE, POSTERIOR A ESO DIRIJASE A “MI EQUIPO “ Y
REALICE DOBLE CLICK PARA LA INSTALACION DEL DRIVER.

LUEGO DE ESO ESA UNIDAD SR9900 DEBERIA DESAPARECER, YA CON ES


TENEMOS EL DRIVER DEL ADAPTADOR LISTO PARA COMUNICAR LOS 2
EQUIPOS.

PASO 2: ABRIMOS EL PROGRAMA TIA PORTAL V19


UNA VEZ TERMINA DE CARGAR APARECERA ESTA VENTANA

AHÍ DEBERAN CREAR UN NUEVO PROYECTO, LUEGO ASIGAR UN


NOMBRE Y HACER CLICK EN CREATE.

YA CON NUESTRO PROYECTO CREADO DEBEMOS CONFIGURAR EL


PROGRAMA PARA QUE ESTE PUEDA INTERPRETAR MEDIANTE EL
SOFTWARE EL HADWARE QUE CONECTAREMOS Y ESO SE REA LIZA EN
ESTE PUNTO DE MENU
AQUÍ DAMOS CLICK A “ADD NEW DEVICE”.

LUEGO APARECE UNA LISTA DE EQUIPOS QUE PODRIAN SER LOS QUE
VAMOS A UTILIZAR, ESTA PARTE ES MUY IMPORTANTE YA QUE
UTILIZAREMOS EL EQUIPO Y MODELO DE PLC QUE TENEMOS EN EL
LABORATORIO.

PARA ESTO ES DE SUMA IMPORTANCIA FIJARNOS EN LA PLACA DEL


EQUIPO PARA OBTENER LOS DATOS DE ESTE MISMO.
COMO SE MUESTRA A CONTINUACION:

ACEPTAMOS LA VALIDACION DE LA LICENCIA Y CONFIGURAMOS EL


SOFTWARE CON RESPECTO A LOS DATOS DE NUESTRO PLC
QUEDANDO ASI:

LUEGO DAMOS CLICK EN ADD:

POSTERIOR A AGREGAR EL EQUIPO PROCEDEMOS A CONFIGURAR EL


PUERTO DE CONEXIÓN Y LA IP PARA PREPARAR LA CONEXIÓN DEL
EQUIPO AL COMPUTADOR:
POSTERIOR A ESTO SELECCIONAMOS LA OPCION QUE SE ENCUENTRA EN
ESE PUNTO DE MENU PARA ASIGNAR UNA IP DE MANERA AUTOMATICA.

AHORA CONECTAMOS NUESTROS EQUIPOS MEDIANTE EL CABLE Y EL


ADAPTADOR
LUEGO HACEMOS CLICK EN GO ONLINE PARA DIRECCIONAR LA
CONEXIÓN ENTRE AMBOS EQUIPOS Y SE DESPLIEGA LA SIGUIENTE
VENTANA:

DESPLEGANDOSE EL SIGUIENTE MENU:

SELECCIONAMOS EL PC Y GO ONLINE:

PRIMERO: SELECCIONAMOS EL ADAPTADOR


SEGUNDO: BUSCAMOS EL PLC CONECTADO
TERCERO: SELECCIONAMOS EL PC S7-1200
Y FINALMENTE PODEMOS TESTEAR ENVIANDO UNA SEÑAL QUE HAGA
PARPADEAR UNA LUZ EN EL EQUIPO
LUZ DE TEST EN EL EQUIPO FISICO PARPADEAN.

POSTERIOR A ESO SELECCIONAMOS GO ONLINE Y NUESTRO EQUIPO


QUEDA CONECTADO Y COMUNICADO.
