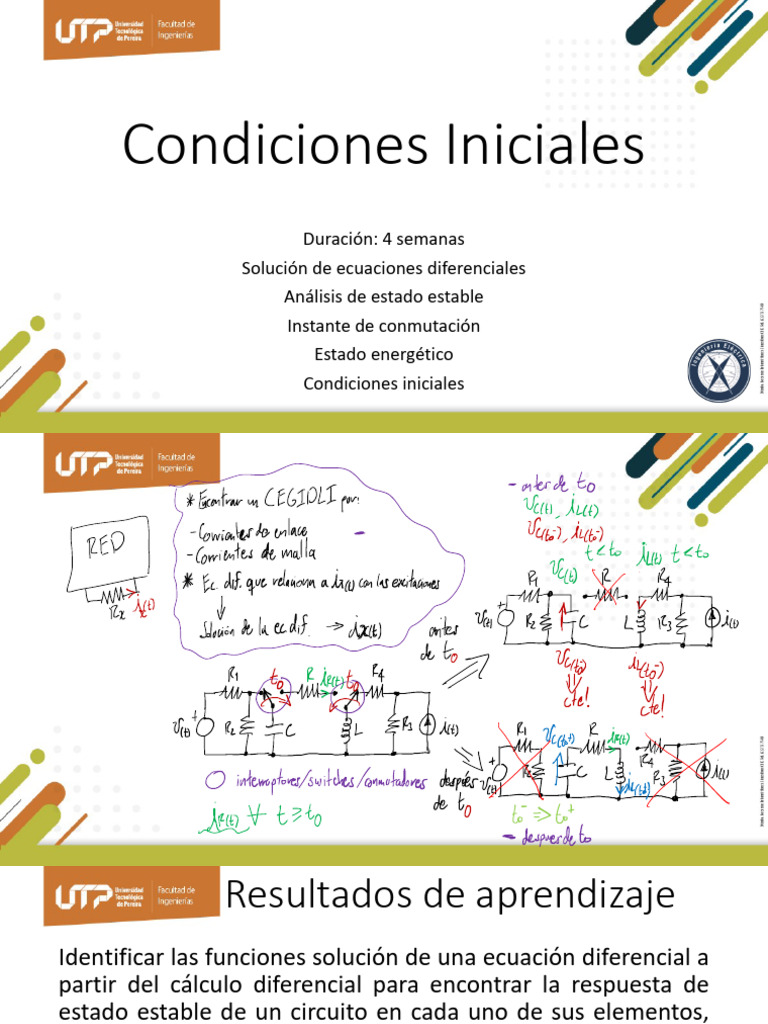

Condiciones Iniciales
Duración: 4 semanas
Solución de ecuaciones diferenciales
Análisis de estado estable
Instante de conmutación
Estado energético
Condiciones iniciales
Resultados de aprendizaje
Identificar las funciones solución de una ecuación diferencial a
partir del cálculo diferencial para encontrar la respuesta de
estado estable de un circuito en cada uno de sus elementos,
independientemente del tipo de excitación
Interpretar el instante de conmutación a partir de la respuesta
de estado estable de un circuito y comprender el estado
energético representado en las variables eléctricas de los
elementos almacenadores de energía, para analizar la red
antes y después de la conmutación así como realizar el cambio
de referencia en las excitaciones
Resultados de aprendizaje
Usar las leyes de Kirchhoff y las ecuaciones de sus elementos
teniendo en cuenta la conexión de la red después del instante
de conmutación y el estado energético, para obtener un
conjunto de ecuaciones integrodiferenciales linealmente
independientes, la ecuación diferencial y las condiciones
iniciales de la respuesta deseada
Encontrar la respuesta deseada de un circuito a partir del
contenido tratado en las 3 semanas anteriores para analizar,
describir y solucionar cualquier red arbitraria
Ecuaciones diferenciales
Para una ecuación diferencial lineal ordinaria de coeficientes
constantes, su solución se compone de 2 partes:
Solución Homogénea: Solución que depende de las raíces del
polinomio que se obtiene de la ecuación diferencial, y tiene en
cuenta los valores de la variable de la ecuación en el instante
de referencia 𝑡 = 0 (estado energético inicial)
Solución Particular: Solución que depende de la función a la
que está igualada la ecuación diferencial
𝑓(𝑡) = 𝑓ℎ𝑜𝑚𝑜𝑔é𝑛𝑒𝑎(𝑡) + 𝑓𝑝𝑎𝑟𝑡𝑖𝑐𝑢𝑙𝑎𝑟(𝑡)
Ecuaciones diferenciales
Ecuaciones diferenciales
Ecuaciones diferenciales
Ecuaciones diferenciales
Estado estacionario
Las respuestas obtenidas en un circuito al pasar mucho
tiempo conectado se conocen como respuesta de estado
estacionario o régimen permanente
Para un circuito con elementos pasivos y elementos resistivos
no redundantes, el polinomio que lo caracteriza tendrá la
parte real de sus frecuencias naturales menor que cero, por lo
que la respuesta homogénea de la ecuación diferencial se
hace cero y la respuesta de estado estacionario depende
únicamente de la solución particular
lim 𝑓ℎ𝑜𝑚𝑜𝑔é𝑛𝑒𝑎(𝑡) = 0 𝑓𝑠𝑠 (𝑡) = 𝑓𝑝𝑎𝑟𝑡𝑖𝑐𝑢𝑙𝑎𝑟(𝑡)
𝑡→∞
Estado estacionario
Estado estacionario
Estado estacionario
Estado estacionario
Estado estacionario
Estado estacionario
Estado estacionario
Para circuitos con elementos resistivos no redundantes,
circuitos que no tengan trayectorias cerradas compuestas por
fuentes de tensión e inductancias y circuitos que no tengan
cortes compuestos por fuentes de corriente y capacitancias,
excitados con fuentes de valor constante, las capacitancias se
comportan como circuitos abiertos y las inductancias como
cortocircuitos, pero al no conocer las corrientes en las
inductancias y tensiones en las capacitancias individuales, se
deben usar las ecuaciones auxiliares
Ecuaciones auxiliares
𝑡
Capacitancias en serie: 1
𝑣𝑛(𝑡) = න 𝑖𝑛 𝜏 𝑑𝜏
𝑖(𝑡) 𝐶1 𝐶2 𝐶𝑛
+ −∞
+𝑣 −+ − + 𝐶𝑛 𝑖(𝑡) = 𝑖1(𝑡) = ⋯ = 𝑖𝑛(𝑡)
1(𝑡) 𝑣2(𝑡)
𝑣(𝑡) 𝑣𝑛(𝑡) 𝑞(𝑡) = 𝑞1(𝑡) = ⋯ = 𝑞𝑛(𝑡)
− 𝑡
−
𝑞𝑛(𝑡) = න 𝑖𝑛 𝜏 𝑑𝜏
−∞
Ecuaciones auxiliares
𝑡
Capacitancias en serie: 1
𝑣𝑛(𝑡) = න 𝑖𝑛 𝜏 𝑑𝜏
𝑖(𝑡) 𝐶1 𝐶2 𝐶𝑛
+ −∞
+𝑣 −+ − + 𝐶𝑛 𝑖(𝑡) = 𝑖1(𝑡) = ⋯ = 𝑖𝑛(𝑡)
1(𝑡) 𝑣2(𝑡)
𝑣(𝑡) 𝑣𝑛(𝑡) 𝑞(𝑡) = 𝑞1(𝑡) = ⋯ = 𝑞𝑛(𝑡)
− 𝑡
−
𝑞𝑛(𝑡) = න 𝑖𝑛 𝜏 𝑑𝜏
𝑣(𝑡) = 𝑣1(𝑡) + ⋯ + 𝑣𝑛 𝑡 (1) −∞
𝑣1(𝑡) 𝐶1 = 𝑣2(𝑡) 𝐶2 … 𝑣𝑛−1 𝑡 𝐶𝑛−1 = 𝑣𝑛 𝑡 𝐶𝑛 (𝑛 − 1)
Ecuaciones auxiliares
Inductancias en paralelo: mutuamente acopladas o no
𝑡
𝑖(𝑡) 1
𝑖𝑛(𝑡) = න 𝑣𝑛 𝜏 𝑑𝜏
+ 𝐿𝑛
𝑖1(𝑡) 𝑖2(𝑡) 𝑖𝑛(𝑡) −∞
𝑣(𝑡) 𝐿1 𝐿2 𝐿𝑛
𝑣(𝑡) = 𝑣1(𝑡) =
⋯ = 𝑣𝑛(𝑡)
𝜑(𝑡) = 𝜑1(𝑡) = ⋯ = 𝜑𝑛(𝑡)
− 𝑡
𝜑𝑛(𝑡) = න 𝑣𝑛 𝜏 𝑑𝜏
−∞
Ecuaciones auxiliares
Inductancias en paralelo: mutuamente acopladas o no
𝑡
𝑖(𝑡) 1
𝑖𝑛(𝑡) = න 𝑣𝑛 𝜏 𝑑𝜏
+ 𝐿𝑛
𝑖1(𝑡) 𝑖2(𝑡) 𝑖𝑛(𝑡) −∞
𝑣(𝑡) 𝐿1 𝐿2 𝐿𝑛
𝑣(𝑡) = 𝑣1(𝑡) =
⋯ = 𝑣𝑛(𝑡)
𝜑(𝑡) = 𝜑1(𝑡) = ⋯ = 𝜑𝑛(𝑡)
− 𝑡
𝜑𝑛(𝑡) = න 𝑣𝑛 𝜏 𝑑𝜏
𝑖(𝑡) = 𝑖1(𝑡) + ⋯ + 𝑖𝑛 𝑡 (1)
−∞
𝐿1 𝑖1(𝑡) = 𝐿2 𝑖2(𝑡) … 𝐿𝑛−1 𝑖𝑛−1 𝑡 = 𝐿𝑛 𝑖𝑛 𝑡 (𝑛 − 1)
Estado estacionario
Las respuestas obtenidas en un circuito excitados con fuentes
de tipo sinusoidal, también son sinusoidales de la misma
frecuencia angular
