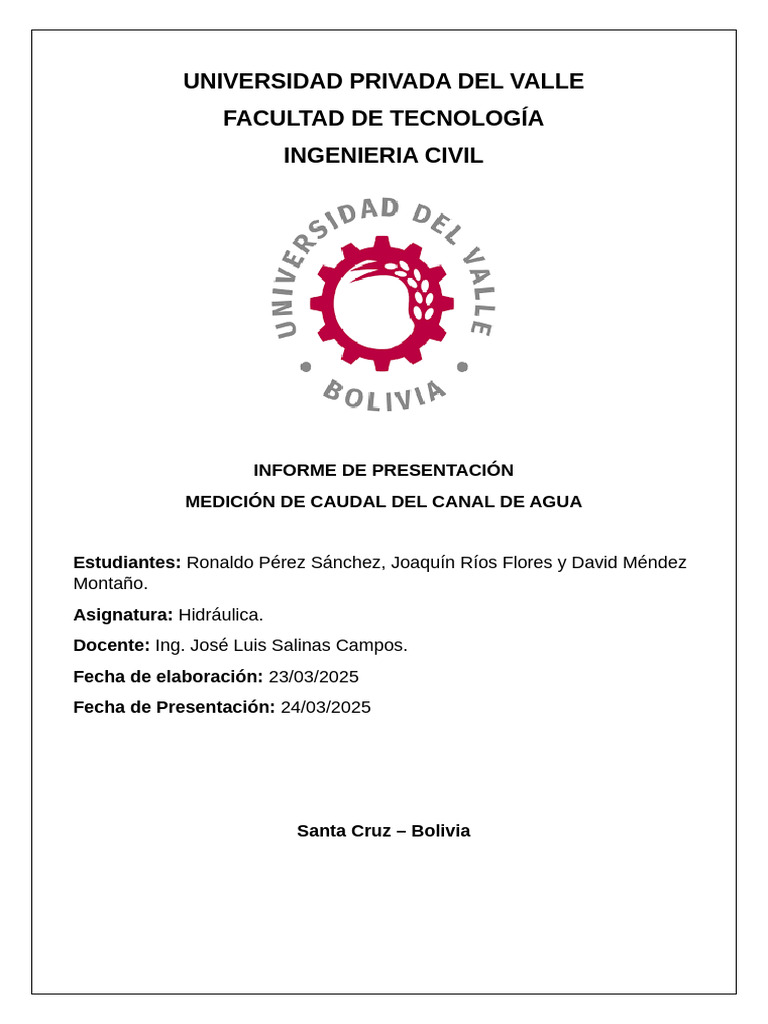

UNIVERSIDAD PRIVADA DEL VALLE
FACULTAD DE TECNOLOGÍA
INGENIERIA CIVIL
INFORME DE PRESENTACIÓN
MEDICIÓN DE CAUDAL DEL CANAL DE AGUA
Estudiantes: Ronaldo Pérez Sánchez, Joaquín Ríos Flores y David Méndez
Montaño.
Asignatura: Hidráulica.
Docente: Ing. José Luis Salinas Campos.
Fecha de elaboración: 23/03/2025
Fecha de Presentación: 24/03/2025
Santa Cruz – Bolivia
MEDICIÓN DE CAUDAL DEL CANAL DE AGUA
1) Introducción:
El estudio de canales de agua es fundamental para comprender su comportamiento
hidráulico y evaluar su capacidad de conducción. La presente actividad consistió en la
medición de un canal de agua con el objetivo de determinar sus dimensiones, el nivel del
agua y su caudal. Para ello, se aplicaron técnicas de medición en campo y cálculos
hidráulicos básicos. Este informe detalla el procedimiento seguido, los datos obtenidos y
los resultados del análisis.
2) Objetivos
Objetivo general:
Determinar las dimensiones, el nivel y el caudal de un canal mediante mediciones de
campo y cálculos hidráulicos, con el fin de analizar su comportamiento y capacidad de
conducción.
Objetivo específico:
Medir las dimensiones del canal, incluyendo ancho, profundidad y pendiente.
Determine el nivel del agua en diferentes puntos del canal.
Aplique métodos adecuados para calcular el caudal del canal.
Identificar posibles variaciones en el flujo debido a condiciones externas.
3) Desarrollo
Para llevar a cabo la medición y el cálculo del caudal en el canal de agua, se siguieron los
siguientes pasos:
Ubicación y caracterización del canal
Se seleccionó un tramo representativo que fue el canal que esta ubicado en la Radial 27
entre 3er y 4to anillo donde se realizaron las mediciones. Se registraron las condiciones
ambientales y posibles factores que pudieran influir en el flujo, como vegetación,
inclinación del terreno y posibles obstrucciones.
Medición de las dimensiones del canal
Se midieron las siguientes dimensiones:
Ancho del canal: Se utilizó un flexómetro para determinar el ancho en diferentes puntos.
Profundidad del canal: Se midió con el flexómetro la profundidad del canal.
Longitud del canal: Con la ayuda de Google Earth pudimos determinar la longitud.
Nivel del canal: Con ayuda de Google Earth también pudimos determinar el nivel del
canal.
4) Datos y calculo:
Propiedades del canal
Nombre del canal Canal Radial 27
Ubicación Radial 27 cuarto anillo
Ancho del canal (m)
Lateral izquierdo (m) 2,6
Lateral derecho (m) 2,5
Ancho interno del canal (m) 1
Longitud del canal (m) 885
Altura del canal (m) 1,9
Diferencia horizontal (m) 3,14
Coeficiente rugosidad 0,0016
Dimensiones del canal ilustrado:
Secciones del canal para sacar su área
K
Cálculo de la pendiente (K):
Diferencia de altura
K= × 100
Diferencia horizontal
1 , 90
K= =0. 6 0 ×100=60 %
3 , 14
Cálculo del área hidráulico:
Áreatotal=b × y +2 [ k× y ( y)
2 ]
Área total= b × y+ k × y ( y )=¿
Área total= 4.066 m2
Cálculo del Caudal:
Datos:
Radio hidráulico
( b+ y ) y
Rh=
b+2 y √ 1+ Z 2
(1+1 , 90)1 , 90
Rh=
1+2(1 , 90) √ 1+0 , 6 02
Rh= 1.01
Ecuación de Manning
2 1
1
V = × Rh 3 × S 2
n
2 1
1
V= ×1 , 0 1 3 × 0 ,8 2
0,016
V= 56,73 m / s
Q= Área× Velocidad
2 m
Q=4.066 m × 56.73
s
m3
Q=230.66
s
L
Q=174439.6
s
5) Conclusión:
La medición de las dimensiones del canal nos proporcionó información útil para poder
determinar el caudal del canal. Se comprobó que la velocidad y el caudal depende
significativamente de la geometría del canal, la pendiente y la presencia de obstáculos. A
partir de la medición se puede concluir que:
Las dimensiones del canal influyen significativamente en la velocidad del agua y
por ende en el caudal.
Factores externos como la presencia de vegetación o irregularidades en el fondo
del canal, pueden alterar la precisión de las mediciones.
La medición del nivel del agua es clave para evaluar la capacidad del canal y su
posible variación con el tiempo.
6) Cuestionario:
1. ¿Qué métodos se pueden utilizar para medir el caudal de un canal de agua?
Existen varios métodos, como el método volumétrico, el método de flotador, el uso
de molinetes hidráulicos, y la ecuación de Manning para canales abiertos. La
elección del método depende de las condiciones del canal y los instrumentos
disponibles.
2. ¿Cómo se mide el nivel del agua en un canal?
El nivel del agua se mide con un limnímetro o mediante una regla graduada
colocada en puntos estratégicos del canal. También se pueden usar sensores de
nivel en estudios más detallados.
3. ¿Qué factores pueden influir en la variación del caudal en un canal?
Entre los factores principales están las precipitaciones, la infiltración en el suelo, la
presencia de obstrucciones (sedimentos o vegetación), la pendiente del canal y
posibles extracciones de agua.
4. ¿Cómo se determina la velocidad del agua en un canal sin equipo
especializado?
Se puede utilizar el método del flotador, que consiste en soltar un objeto ligero en
el agua y medir el tiempo que tarda en recorrer una distancia conocida.
5. ¿Qué importancia tiene la medición del caudal en canales de agua?
La medición del caudal es fundamental para la gestión de los recursos hídricos, la
planificación de riegos agrícolas, la prevención de inundaciones y el diseño de
infraestructuras hidráulicas.
7) Bibliografía:
SmatMeasurement. (s.f.). Principio de medición de canal abierto.
[Link]
SGS SA. (23 de febrero de 2023). ¿Como se realiza la medición del caudal?
[Link]
8) Anexo:
Nivel del canal
Longitud total del canal
