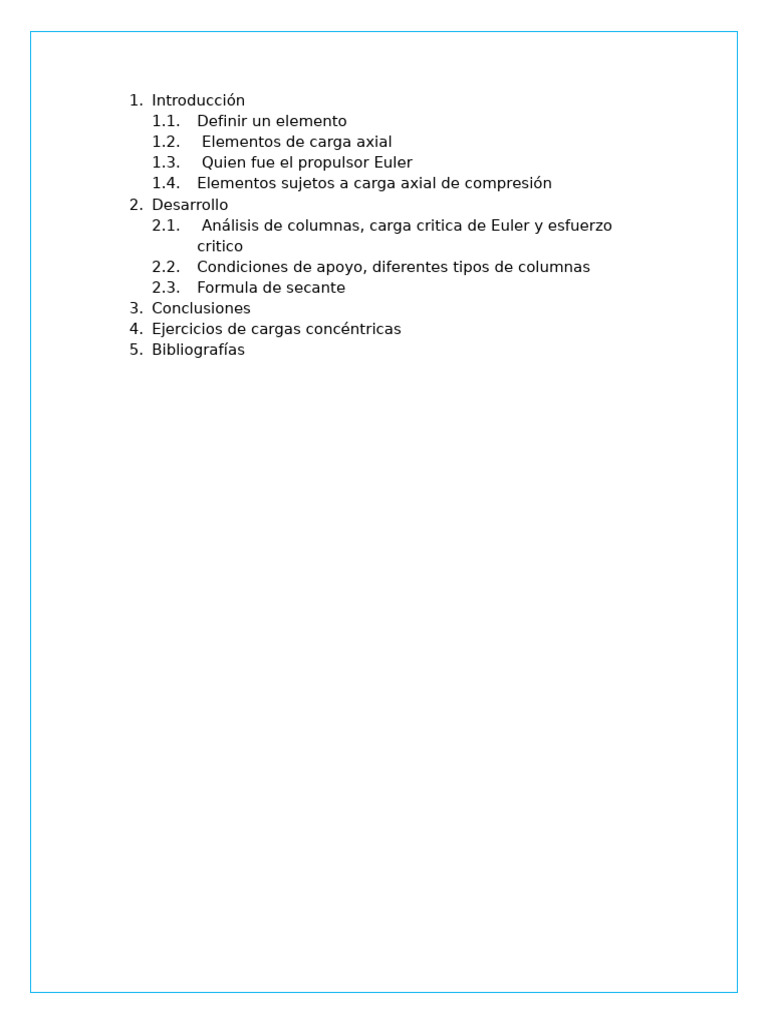

1.
Introducción
1.1. Definir un elemento
1.2. Elementos de carga axial
1.3. Quien fue el propulsor Euler
1.4. Elementos sujetos a carga axial de compresión
2. Desarrollo
2.1. Análisis de columnas, carga critica de Euler y esfuerzo
critico
2.2. Condiciones de apoyo, diferentes tipos de columnas
2.3. Formula de secante
3. Conclusiones
4. Ejercicios de cargas concéntricas
5. Bibliografías
1. INTRODUCCIÓN
1.1 Definir un elemento
Los elementos estructurales de madera se pueden obtener con facilidad en forma
de madera aserrada, madera laminada encolada, y polines y pilotes redondos. Su
resistencia depende de muchos factores, siendo la especie el más importante
(como el abeto Douglas o el pino del sur) y el grado (como estructural
seleccionado o de construcción). Entre los otros factores que afectan la resistencia
se encuentran el contenido de humedad y la duración de la carga (la madera
soportará cargas mayores durante duraciones breves que durante periodos
grandes). El diseño de elementos estructurales de madera, al igual que los de
acero y aluminio, está gobernado por códigos y especificaciones. En Estados
Unidos los códigos de diseño de uso más común para madera son los de la
American Forest and Paper Association (referencia 5.6), que publica las National
Design Specifications for Wood Construction y manuales relacionados. Las
fórmulas y los requerimientos descritos en esta sección se tomaron de esas
especificaciones. Limitaremos nuestro análisis a columnas con sección transversal
rectangular construidas con madera aserrada o con madera laminada encolada
Cuando un elemento en compresión es muy corto, falla por fluencia y
aplastamiento del material, y no se implican consideraciones de pandeo o
estabilidad. En tal caso, podemos definir un esfuerzo de compresión último como
el esfuerzo de falla para el material. Este esfuerzo establece un límite de
resistencia para la columna, representado por la línea horizontal AB en la figura
11.29. El límite de resistencia es mucho mayor que el límite de proporcionalidad,
dado que representa el esfuerzo último en compresión. Entre las regiones de
columnas cortas y largas, hay un intervalo de relaciones de esbeltez intermedias
demasiado pequeño para que gobierne la estabilidad y demasiado grande para
gobiernen las consideraciones de resistencia solas. Una columna de longitud
intermedia falla por pandeo inelástico, lo que significa que los esfuerzos máximos
están arriba del límite de proporcionalidad cuando ocurre el pandeo. Dado que se
sobrepasa el límite de proporcionalidad, la pendiente de la curva esfuerzo-
deformación para el material es menor que el módulo de elasticidad; de aquí que
la carga crítica para pandeo inelástico siempre sea menor que la carga de Euler
1.2 ELEMENTOS DE CARGA AXIAL
Es usual que los elementos en compresión tengan las mismas secciones
transversales en toda su longitud, por lo que en este capítulo sólo analizamos las
columnas prismáticas. Sin embargo, las columnas prismáticas no son la forma
óptima si se desea tener peso mínimo. La carga crítica de una columna con una
cantidad dada de material se puede aumentar al variar la forma de manera que la
columna tenga secciones transversales mayores en las regiones donde los
momentos de flexion son mayores. Considere, por ejemplo, una columna con
sección transversal circular sólida y extremos articulados. Una columna con la
forma que se muestra en la figura 11.12a tendrá una carga crítica mayor que una
columna prismática hecha con el mismo volumen de material. Como un medio
para aproximar esta forma óptima, las columnas prismáticas en ocasiones se
refuerzan en parte de sus longitudes
el pandeo de columnas esbeltas que soportan cargas de compresión en
estructuras. Primero se define y calcula la carga axial crítica que indica el inicio del
pandeo para una variedad de modelos simples compuestos de barras rígidas y
resortes elásticos. Se describen las condiciones de equilibrio estable, neutro e
inestable para estas estructuras idealizadas rígidas. Luego se considera el pandeo
elástico de columnas esbeltas con condiciones articuladas en sus extremos. Se
deduce y resuelve la ecuación diferencial de la curva de deflexión para obtener las
expresiones para la carga de pandeo de Euler y la forma pandeada asociada para
el modo fundamental.
el pandeo de columnas esbeltas que soportan cargas de compresión en
estructuras. Primero se define y calcula la carga axial crítica que indica el inicio del
pandeo para una variedad de modelos simples compuestos de barras rígidas y
resortes elásticos. Se describen las condiciones de equilibrio estable, neutro e
inestable para estas estructuras idealizadas rígidas. Luego se considera el pandeo
elástico de columnas esbeltas con condiciones articuladas en sus extremos. Se
deduce y resuelve la ecuación diferencial de la curva de deflexión para obtener las
expresiones para la carga de pandeo de Euler y la forma pandeada asociada para
el modo fundamental. Se definen el esfuerzo crítico y la relación de esbeltez (L/r),
y se explica el comportamiento de los efectos de deflexiones grandes, las
imperfecciones en columnas, el comportamiento inelástico y las formas óptimas de
columnas.
1.3 QUIEN FUE EL PROPULSOR EULER
en el año 1753 el matemático suizo leonhard euler realizó un análisis teórico en la
carga crítica para columnas esbeltas basadas en la ecuación diferencial de la
elasticidad ahora se sabe que este análisis solamente es válido hasta que los
esfuerzos alcanzan un límite de proporcionalidad en tiempos de volver no se había
establecido hoy los conceptos de un esfuerzo ni de límite de proporcionalidad por
lo que él no tuvo en cuenta la existencia de un límite superior de carga crítica en la
siguiente figura se muestra la línea de eje de una columna en el equilibrio bajo la
acción de la carga crítica p se supone que la columna tiene los extremos
articulados mediante rótulas o pasadores de manera que no pueden tener
desplazamientos laterales. la deflexión máxima δ es la suficientemente pequeña
para que no exista diferencia apreciable entre la longitud iniciar de la columna y su
proyección sobre el eje vertical. En esas condiciones la pendiente dy/dx es
pequeña y se puede aplicar la ecuación diferencial aproximada de la elasticidad de
una viga
1.4 ELEMENTOS SUJETOS A CARGA AXIAL DE COMPRESIÓN
Consideraremos de manera específica el pandeo de columnas, que son elementos
estructurales largos y esbeltos, cargados axialmente en compresión. Si un
elemento en compresión es relativamente esbelto, se puede flexionar lateralmente
y fallar por flexión en vez de fallar por compresión directa del material. Usted
puede demostrar este comportamiento al comprimir una regla de plástico u otro
objeto esbelto. Cuando se tiene flexión lateral, decimos que la columna se ha
pandeado. Ante una carga axial creciente, las deflexiones laterales también
aumentan y la columna termina por doblarse completamente. El fenómeno de
pandeo no está limitado sólo a columnas, también puede ocurrir en muchos tipos
de estructuras y puede adoptar muchas formas. Cuando usted se para sobre una
lata vacía de aluminio, las paredes cilíndricas delgadas se pandean ante su peso y
la lata se pliega. Cuando un puente largo se desplomó hace algunos años, los
investigadores determinaron que la falla la ocasionó el pandeo de una placa
delgada de acero que se arrugó por esfuerzos de compresión. El pandeo es una
las causas principales de falla en estructuras y, por tanto, la posibilidad que ocurra
siempre se debe considerar en el diseño
James.M ,Barry. J, (Año).Pandeo de una columna esbeltadebido a una
carga P de compresion axial (819).
En la estructura idealizada las dos barras están perfectamente alineadas y la
carga axial P tiene su línea de acción a lo largo del eje longitudinal. En
consecuencia, el resorte inicialmente no está sometido a esfuerzo y las barras
están en compresión directa. Ahora suponga que la estructura es perturbada por
alguna fuerza externa que causa que el punto B se mueva una distancia pequeña
en sentido lateral. Las barras rígidas giran ángulos pequeños u y se desarrolla un
momento en el resorte. El sentido de este momento tiende a regresar la estructura
a su posición recta original y por tanto se denomina momento restitutivo. Sin
embargo, al mismo tiempo la tendencia de la fuerza axial de compresión es
aumentar el desplazamiento lateral. Por tanto, estas dos acciones tienen efectos
opuestos: el momento restitutivo tiende a disminuir el desplazamiento y la fuerza
axial tiene a aumentarlo. A continuación, qué sucede cuando se elimina la fuerza
perturbadora. Si la fuerza axial P es relativamente pequeña, la acción del
momento restitutivo prevalecerá sobre la acción de la fuerza axial y la estructura
regresará a su posición inicial recta. En estas condiciones, se dice que la
estructura es estable. No obstante, si la carga axial P es grande, el
desplazamiento lateral del punto B aumentará y las barras girarán ángulos cada
vez mayores hasta que la estructura se colapsa. Ante estas condiciones, la
estructura es inestable y falla por pandeo lateral.
James.M ,Barry. J, (Año).Pandeo de una estructura idealizada que
consiste en dos barras rígidas y un resorte rotacional (820).
2 DESARROLLO
2.1 ANÁLISIS DE COLUMNAS, CARGA CRITICA DE EULER Y
ESFUERZO CRITICO
ANALISIS DE COLUMNA
Una columna es un elemento axial sometido a compresión, lo bastante delgado
respecto a su longitud, para que bajo la acción de una carga gradualmente
creciente se rompa por flexión lateral o pandeo ante una carga mucho menor que
la necesaria para romperlo por aplastamiento. Esto se diferencia de un poste corto
sometido a compresion, el cual aun que este cargado excéntricamente
experimenta una flexión lateral despreciable. Aunque no existe un limite perfecto
definido entre elemento corto y columna, se suele considerar que un elemto a
compresion es una columna si su longitud es mas de diez veces su dimensión
transversal menor. Las columnas se suelen dividir en dos grupo; Largas e
intermedias en algunas ocasiones los elemtos cortos a compresion se consideran
como tercer grupo de columnas.
Las diferencias entre estas tres vigas es su comportamiento;
Las columnas largas se rompen por pandeo o flexión lateral
Intermedias por una combinación de aplastamiento y pandeo
Los postes cortos por aplastamiento
Una columna ideal es un elemento homogéneo de sección recta constante
inicialmente perpendicular al eje, y sometido a compresión. Sin embargo, las
columnas suelen tener siempre pequeñas imperfecciones de material y de
fabricación, así como inevitable cintricidad accidental en la aplicación de la carga,
por ejemplo la siguiente figura muestra la curva inicial de columna, junto con la
posición de la carga dan lugar a una excentricidad indeterminada e, con respecto
al centro de gravedad
Pytel. A, Singer.L , (Año). Factores que
intervienen en la excentricidad de las
cargas en las colmnas(357).
Pytel. A, Singer.L , (Año). Ecuación diferencial
aproximada de la elástica de una viga (359).
En esta ecuación no se puede integrar directamente ya que m no depende
solamentede la función x. a continuación se presenta la solución general
Pytel. A, Singer.L , (Año). Solución
general(359).
Verse siempre en la dirección en la cual es más flexible como la como la
resistencia a la flexión varía con el momento de inercia el valor de i en la fórmula
de euler es siempre el menor momento de inercia de la sección recta la tendencia
al pandeo tiende tiene lugar pues con respecto al eje principal de momento de
inercia mínimo de la sección recta la fórmula de euler también demuestra que la
carga crítica que puede producir el pandeo no depende de la resistencia del
material sino de sus dimensiones y del módulo elástico por este motivo 2 barras
cinéticas de dimensiones iguales una de acero de alta resistencia y otra de acero
suave se plantearán bajo la misma carga de crítica ya que aunque su resistencia
son muy diferentes tienen prácticamente el mismo módulo elástico dar la
resistencia al pandeo se busca aumentar lo más posible del momento de inercia
de la sección. Por ejemplo el material debe distribuirse tan lejos sea posible del
centro de gravedad y de tal manera que los momentos de inercia con respecto a
los ejes principales sean iguales o que sean lo más parecidos posibles
CARGA CRITICA
Verticalmente una amiga muy esbelta articula en sus extremos mediante rótulas
que permitirán la flexión en todas sus direcciones aplicamos una fuerza horizontal
en su punto medio de manera que produzca flexión según la dirección de máxima
flexibilidad como los esfuerzos de flexión son proporcionalmente a la reflexión no
experimentan variación alguna si se añade una fuerza axial, en cada extremo de
pe de manera que la deflexión en el centro no varíe.
CARGA CRITICA DE EULER
El tipo de pandeo descrito en esta sección se denomina pandeo de Euler y la
carga crítica para una columna ideal elástica a menudo se denomina carga de
Euler. El famoso matemático Leonhard Euler (1707-1783), reconocido por lo
general como el matemático más grande de todos los tiempos, fue el primero en
investigar el pandeo de una columna esbelta y en determinar la carga crítica (Euler
publicó sus resultados en 1744); consulte la referencia. Al tomar valores mayores
del índice n en las ecuaciones y, obtenemos un número infinito de cargas críticas y
formas modales correspondientes. La forma modal para n = 2 tiene dos
semiondas, como se representa en la figura. La carga crítica correspondiente es
cuatro veces mayor que la carga crítica para el caso fundamental. Las magnitudes
de las cargas críticas son proporcionales al cuadrado de n y el número de
semiondas en la forma pandeada es igual a n. Con frecuencia, las formas
pandeadas para los modos superiores no son de interés práctico debido a que la
columna se pandea cuando la carga axial P alcanza su valor crítico mínimo. La
única forma de obtener modos de pandeo mayores que el primero es proporcionar
un soporte lateral a la columna en puntos intermedios, como en el punto medio de
la columna que se muestra en la figura
Pytel. A, Singer.L , (Año). Solución general(359).
ESFUERZO CRITICO
Esfuerzo crítico Después de determinar la carga crítica para una columna,
podemos calcular el esfuerzo crítico correspondiente al dividir la carga entre el
área de la sección transversal. Para el caso fundamental de pandeo, el esfuerzo
crítico es
en donde I es el momento de inercia para el eje principal con respecto al cual
ocurre el pandeo. Esta ecuación se puede escribir en una forma más útil al
introducir la notación
en donde r es el radio de giro de la sección transversal en el plano de flexión.
Entonces la ecuación para el esfuerzo crítico se convierte en
en donde L/r es una razón adimensional denominada relación de esbeltez:
Observe que la relación de esbeltez depende sólo de las dimensiones de la
columna. Una columna que es larga y esbelta tendrá una relación de esbeltez alta
y, por tanto, un esfuerzo crítico bajo. Una columna que es corta y robusta tendrá
una relación de esbeltez baja y se pandeará con un esfuerzo elevado. Los valores
comunes de la relación de esbeltez para columnas reales se encuentran entre 30
y 150. El esfuerzo crítico es el esfuerzo de compresión promedio sobre la sección
transversal en el instante que la carga alcanza su valor crítico. Podemos trazar
una gráfica de este esfuerzo como una función de la relación de esbeltez y
obtener una curva conocida como curva de Euler. La curva que se muestra en la
figura está trazada para un acero estructural con E = 30 × 103 ksi, y es válida sólo
cuando el esfuerzo crítico es menor que el límite de proporcionalidad del acero
debido a que las ecuaciones se dedujeron con el empleo de la ley de Hooke. Por
tanto, trazamos una línea horizontal en la gráfica en el límite de proporcionalidad
del acero (supuesto igual a 36 ksi) y terminamos la curva de Euler en ese nivel del
esfuerzo
2.2 CONDICIONES DE APOYO, DIFERENTES TIPOS DE COLUMNAS
Una columna esbelta con extremos articulados. La columna está cargada por una
fuerza vertical P que se aplica en el centroide de la sección transversal. La
columna es perfectamente recta y está hecha de material linealmente elástico que
sigue la ley de Hooke. Como se supone que la columna no tiene imperfecciones,
se llama columna ideal. Cuando la carga axial P tiene un valor pequeño, la
columna permanece perfectamente recta y experimenta compresión axial directa.
Los únicos esfuerzos son los de compresión uniforme obtenidos con la ecuación s
= P/A. La columna está en equilibrio estable, lo cual significa que vuelve a la
posición recta después de la perturbación. Por ejemplo, si aplicamos una carga
lateral pequeña y ocasionamos que la columna se flexione, la deflexión
desaparecerá y la columna retornará a su posición original cuando se elimina la
carga lateral. Para columnas con otras condiciones de sujeción en sus extremos
se puede expresar la carga crítica en en función a la ecuación anterior que se
considera como un caso fundamental por ejemplo en la columna doblemente
empotrada por simetría los puntos de inflexión están en la en los cuartos de largo
y como el momento flexionarte es nulo en estos los diagramas de cuerpo libre
indican que la mitad del centro de la columna doblemente empotrada equivale a
una columna articulada en sus extremos de longitud l igual entre 2 introducción de
la ecuación anterior esa longitud equivale equivalente la carrera crítica que se
obtiene para esos tipos de columna es la siguiente ecuación
James.M ,Barry. J, (Año).Columna con extremos articlados
(823).
Columna empotrada en la base y libre en la parte superior
El primer caso que consideraremos es una columna ideal que está empotrada en
la base, libre en la parte superior y sometida a una carga axial P (figura 11.15a).*
La forma flexionada de la columna pandeada se muestra en la figura 11.15b. En
esta figura observamos que el momento flexionante a una distancia x de la base
es
donde d es la deflexión en el extremo libre de la columna. La ecuación diferencial
de la curva de deflexión se transforma en
en donde I es el momento de inercia para el pandeo en el plano xy. Utilizando la
notación k2 = P/EI podemos reacomodar la ecuación en la forma
La solución homogénea (también llamada solución complementaria) es la misma
que la solución de la ecuación
a)
donde C1 y C2 son constantes de integración. Observe que cuando vH se
sustituye en el lado izquierdo de la ecuación diferencial (ecuación 11.20), se
obtiene el valor cero. La solución particular de la ecuación diferencial es
b)
Cuando vp se sustituye en el lado izquierdo de la ecuación diferencial, se produce
el miembro de lado derecho, es decir, el término k2 d. En consecuencia, la
solución general de la ecuación, igual a la suma de vH y vp,
Esta ecuación contiene tres cantidades desconocidas (C1, C2 y d) y, por tanto, se
necesitan tres condiciones de frontera para completar la solución. En la base de la
columna, tanto la deflexión como la pendiente son iguales a cero. Por tanto,
obtenemos las siguientes condiciones de frontera:
Al aplicar la primera condición a la ecuación, obtenemos
Además, las formas modales pandeadas se obtienen con la ecuación
La carga crítica menor se obtiene sustituyendo n = 1 en la ecuación anterior:
Articulada
Pytel. A, Singer.L , (Año). Formula para columna articulada en sus
extremos (362).
Doblemente empotrada
Pytel. A, Singer.L , (Año). Formula para doble
articulad (363).
La columna empotrada es cuatro veces más fuerte que la doblemente articulada
Empotrada en un extremo y articulada en el otro
Presentarse es la empotrada en un extremo y articulada en el otro aquí el punto de
inflexión aparece como se puede mostrar en la siguiente figura a 0.7 el L que es la
longitud tomando como referencia el extremo articulado por lo que introduciendo
ahora una ecuación fundamental de la de la longitud él es igual a 0.7 la longitud de
la columna tomando como en cuenta el extremo articulado da el valor de la carga
crítica
Pytel. A, Singer.L , (Año). Columna empotrada en un extremo y
articulada en el otro (363).
Formula
Pytel. A, Singer.L , (Año). Formula de Columna empotrada en un
extremo y articulada en el otro (363).
2.3. Formula de secante
Esta ecuación se conoce comúnmente como la fórmula de la secante para
una columna cargada excéntricamente con extremos articulados.
La fórmula de la secante proporciona el esfuerzo de compresión máximo en la
columna como una función del esfuerzo de compresión promedio P/A, del
módulo de elasticidad E y de dos razones adimensionales: la
relación de esbeltez L/r (ecuación 11.17) y la relación de excentricidad:
Como su nombre lo implica, la relación de excentricidad es una medida de
la excentricidad de la carga comparada con las dimensiones de la sección
transversal. Su valor numérico depende de la posición de la carga, pero sus
valores comunes se encuentran en el intervalo de 0 a 3 y sus valores más
comunes son menores que 1.
Al analizar una columna podemos utilizar la fórmula de la secante para
calcular el esfuerzo de compresión máximo cuando se conocen la carga
axial P y su excentricidad e. Luego, el esfuerzo máximo se puede comparar
con el esfuerzo permisible para determinar si la columna es adecuada para
soportar la carga.
También podemos emplear la fórmula de la secante de manera inversa,
es decir, si conocemos el esfuerzo permisible, podemos calcular el valor
correspondiente de la carga P. Sin embargo, debido a que la fórmula de la
secante es trascendente, no es práctico deducir una fórmula para la carga P.
En cambio, podemos resolver la ecuación (11.59) de forma numérica en
cada caso individual.
En la figura 11.27 se muestra una gráfica de la fórmula de la secante.
La abscisa es la relación de esbeltez L/r y la ordenada es el esfuerzo de
compresión promedio P/A. La gráfica está trazada para una columna de acero
con módulo de elasticidad E = 30 × 103
ksi y esfuerzo máximo smáx = 36 ksi.
Las curvas están trazadas para varios valores de la relación de excentricidad
ec/r2
.
Estas curvas son válidas sólo cuando el esfuerzo máximo es menor que el
límite de proporcionalidad del material, debido a que la fórmula de la secante
se dedujo empleando la ley de Hooke
Conclusión
En este estudio se han analizado los elementos estructurales sometidos a
cargas axiales, con un enfoque particular en las columnas como componentes
fundamentales en la ingeniería estructural. A partir del análisis teórico y
experimental, se puede concluir que la respuesta de las columnas ante cargas
axiales depende de múltiples factores, entre los que destacan las propiedades
del material, las dimensiones geométricas, las condiciones de soporte, y la
magnitud y distribución de las cargas aplicadas.
Uno de los hallazgos clave radica en la importancia de la relación entre la
longitud de la columna y su sección transversal (esbeltez), ya que esta
determina el comportamiento crítico ante el fenómeno de pandeo. Columnas
esbeltas tienden a fallar por inestabilidad lateral antes de alcanzar su
resistencia última a la compresión, mientras que las columnas cortas, con
menor esbeltez, suelen fallar por aplastamiento del material. Este aspecto
resalta la necesidad de considerar criterios de diseño específicos, como los
establecidos en normativas técnicas, para garantizar la estabilidad estructural y
evitar fallas catastróficas.
Adicionalmente, se ha evidenciado que el comportamiento de las columnas
sometidas a carga axial puede ser significativamente influenciado por
imperfecciones iniciales, como curvaturas iniciales o excentricidades en la
carga. Estas condiciones pueden reducir la capacidad de carga axial efectiva
de la columna y acelerar el pandeo, lo que subraya la importancia de la
precisión en los procesos de fabricación, montaje y diseño.
Por otra parte, el estudio ha permitido validar la aplicabilidad de modelos
analíticos y numéricos en la predicción del comportamiento de las columnas
bajo carga axial. Aunque las simplificaciones inherentes a estos modelos
pueden introducir ciertas discrepancias respecto a los resultados
experimentales, su utilidad para diseñadores e ingenieros radica en la
capacidad de evaluar de manera eficiente la estabilidad y resistencia de los
elementos estructurales.
3 EJERCICIOS DE CARGAS CONCÉNTRICAS
3.1 CARGA CRITICA PERFIL IR
Ejercicio
Más económico para trabajar como columna de 7 m de altura que ha de
soportar una carga axial de 450 kg newtons con un factor de seguridad
de 3 supóngase
a) extremos articulados y
b) un extremo empotrado y el otro articulado
σ=300 Mpa y E = 200 GPa
L
Requiere que la esbeltez sea mayor a 100, si es menor se toma como
r
esfuerzo limite de proporcionalidad
450x 3= 1350 (carga critica)
Formula de Euler
2
EI π
ρ= 2
L
Despejando I
PL 3
I= 2
=(350 x 10 )¿ ¿
Eπ
L
Esbeltez es ˃= 100, el radio de giro mínimo ha de ser
r
L 7000
r= = =70 mm
100 100
La sección debe tener un momento de inercia mínimo mayor que
6 4
33.5 x 10 m m y un radio de giro mínimo menor de 70 mm
B) La carga critica de Euler desde 1350 km con un extremo fijo y el otro
articulado la longitud efectiva de una columna equivalente del tiempo
fundamental es de 0.7 l lo que da como resultado 4.9 m teniendo en
cuenta esa longitud efectiva en lugar de la real los criterios de elección
según la fórmula de Euler son:
PL 3
I˃ 2
=(1350 x 10 )¿ ¿
Eπ
L 4900
r= = =49.0 mm
100 100
Cumple con esas condiciones es w 360 * 64 con i mínimo de 18.8 * 10 a
la menos 6 mm a la cuarta y un r mínimo de 48.1 mm
3.2 ESFUERZO CRÍTICO PARA PERFIL
3.3 sección compuesta, carga critica
Una sección compuesta se construye a partir de dos o más partes que se unen
para formar una sola unidad. la capacidad de la viga para resistir un momento
variará directamente con su módulo de sección, y puesto que S req = I>c,
entonces S req se incrementa si I aumenta. Con el fin de incrementar I, la
mayor parte del material debe ubicarse lo más lejos posible del eje neutro. Por
supuesto, esto es lo que hace que una viga I de ala ancha sea tan eficiente
para resistir un momento. Sin embargo, para una carga muy grande, una
sección de acero laminado disponible puede no contar con un módulo de
sección lo suficientemente grande como para soportar la carga. En vez de
emplear varias vigas disponibles, los ingenieros suelen “construir” una viga
formada con placas y ángulos. Una sección de gran peralte en forma de I que
tiene este perfil se denomina larguero de placa
4 Bibliografías
James.M ,Barry. J, (Año).Pandeo de una columna esbeltadebido a una
carga P de compresion axial (819).
James.M ,Barry. J, (Año).Pandeo de una estructura idealizada que
consiste en dos barras rígidas y un resorte rotacional (820).
Pytel. A, Singer.L , (Año). Factores que intervienen en la excentricidad de
las cargas en las colmnas(357).
Pytel. A, Singer.L , (Año). Ecuación diferencial aproximada de la elástica
de una viga (359).
Pytel. A, Singer.L , (Año). Solución general(359).
James.M ,Barry. J, (Año).Columna con extremos articlados (823).
Pytel. A, Singer.L , (Año). Formula para columna articulada en sus
extremos (362).
James.M, Barry. J, (Año).Mecanica de materiales, Séptima edición. (823).
Hibeler R. (año). Mecánica de materiales, 563
Ferdinan. P, Rusell. E, Jhon T, David F, quinta edición, (640)
