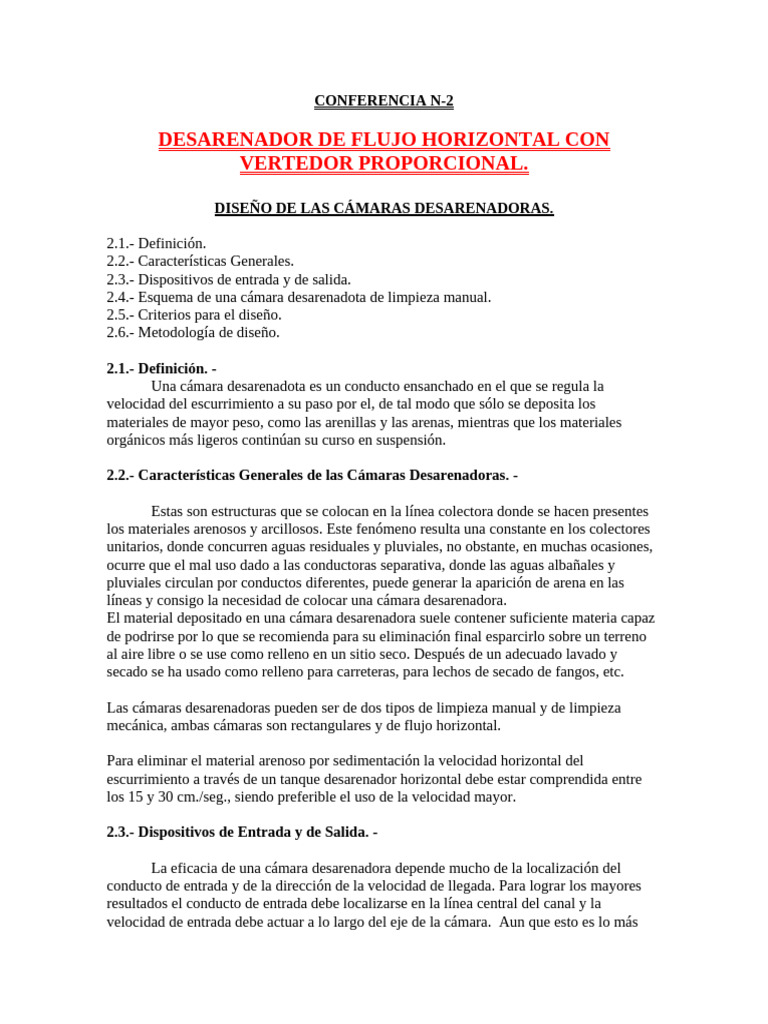

CONFERENCIA N-2
DESARENADOR DE FLUJO HORIZONTAL CON
VERTEDOR PROPORCIONAL.
DISEÑO DE LAS CÁMARAS DESARENADORAS.
2.1.- Definición.
2.2.- Características Generales.
2.3.- Dispositivos de entrada y de salida.
2.4.- Esquema de una cámara desarenadota de limpieza manual.
2.5.- Criterios para el diseño.
2.6.- Metodología de diseño.
2.1.- Definición. -
Una cámara desarenadota es un conducto ensanchado en el que se regula la
velocidad del escurrimiento a su paso por el, de tal modo que sólo se deposita los
materiales de mayor peso, como las arenillas y las arenas, mientras que los materiales
orgánicos más ligeros continúan su curso en suspensión.
2.2.- Características Generales de las Cámaras Desarenadoras. -
Estas son estructuras que se colocan en la línea colectora donde se hacen presentes
los materiales arenosos y arcillosos. Este fenómeno resulta una constante en los colectores
unitarios, donde concurren aguas residuales y pluviales, no obstante, en muchas ocasiones,
ocurre que el mal uso dado a las conductoras separativa, donde las aguas albañales y
pluviales circulan por conductos diferentes, puede generar la aparición de arena en las
líneas y consigo la necesidad de colocar una cámara desarenadora.
El material depositado en una cámara desarenadora suele contener suficiente materia capaz
de podrirse por lo que se recomienda para su eliminación final esparcirlo sobre un terreno
al aire libre o se use como relleno en un sitio seco. Después de un adecuado lavado y
secado se ha usado como relleno para carreteras, para lechos de secado de fangos, etc.
Las cámaras desarenadoras pueden ser de dos tipos de limpieza manual y de limpieza
mecánica, ambas cámaras son rectangulares y de flujo horizontal.
Para eliminar el material arenoso por sedimentación la velocidad horizontal del
escurrimiento a través de un tanque desarenador horizontal debe estar comprendida entre
los 15 y 30 cm./seg., siendo preferible el uso de la velocidad mayor.
2.3.- Dispositivos de Entrada y de Salida. -
La eficacia de una cámara desarenadora depende mucho de la localización del
conducto de entrada y de la dirección de la velocidad de llegada. Para lograr los mayores
resultados el conducto de entrada debe localizarse en la línea central del canal y la
velocidad de entrada debe actuar a lo largo del eje de la cámara. Aun que esto es lo más
conveniente a veces es difícil de lograr especialmente cuando hay dos o más tanques en
paralelo.
La profundidad o el tirante del agua en la cámara esta regulada por el dispositivo de salida.
El tipo de dispositivo regulador de la descarga más conveniente es aquel que permite una
velocidad uniforme del escurrimiento a través de la cámara para cualquiera que sea el
caudal de dicho escurrimiento. Entre los tipos de dispositivos más usados, se encuentran el
vertedor proporcional y el aforador Parchall, siendo el primero el más usado por sus
excelentes resultados.
Vertedor de escurrimiento proporcional.
Este vertedor consiste en una combinación de vertedor y orificio con una forma
parecida a la que se muestra a continuación:
En los vertedores de escurrimiento proporcional el orificio tiene un borde recto
horizontal llamado cresta real vertedora, los lados del orificio están curvados de tal modo
que el área de la sección transversal de dicho orificio disminuye de aquí que el Q de
escurrimiento a través del orificio varía directamente con la carga sobre el vertedor.
Al ubicar estos vertedores se debe tener en cuenta que la cresta del mismo se coloca
usualmente a unos 30 cm. sobre el fondo de la cámara desarenadora. Cuanto menor sea ésta
distancia más cerca estará la velocidad media de ser constante pero mayor será la
velocidad que se registre en el fondo de la cámara y por ende podrá ser removido el
material depositado.
Es importante conocer que estos vertedores proporcionales no pueden funcionar
sumergidos.
2.4.- Esquema de una cámara desarenadora de limpieza manual.
En la figura 1., se presenta el esquema de una cámara desarenadota de limpieza
manual note como la misma se construye de dos canales con el propósito de que en caso de
limpiar la arena en uno de los canales, tener el otro para su funcionamiento y no parar el
proceso.
Las tuberías ubicadas en el centro de los canales tienen como función drenar el agua del
mismo para la posterior extracción de la arena, la cual se realiza a pala o mecánicamente y
se vierte en las plataformas laterales para su secado y traslado definitivo.
Note como en la entrada de cada canal se colocan unas compuertas para el cierre de la
circulación del residual durantes la extracción de la arena del mismo.
2.5.- Criterios para el diseño de una cámara desarenadora.
1. El ancho de los canales del desarenador puede estar entre 0.6 y 1.5 m., se deberá
seleccionar teniendo en cuenta que si la limpieza es manual este ancho debe
permitir que un hombre pueda palear la arena desde adentro, siendo
generalmente el valor asumido en estos casos de 1m.
2. A la altura que alcance el agua en la cámara, se le deberá adicionar unos 30 cm.
para obtener la altura de los muros.
3. El fondo del desarenador deberá tener una pendiente transversal suave hacia el
centro para que el agua escurra hacia la tubería de drenaje del canal, se
recomienda So = 0.001 (1‰).
4. La plataforma de secado de la arena extraída deberá tener una pendiente
transversal suave hacia adentro para escurrir el agua que posee dicha arena
So = 0.001.
5. La cresta del vertedor proporcional, deberá estar a una altura del fondo del canal
de salida ≥ 30 cm., para que la descarga sea libre, mientras que con relación al
fondo del canal del desarenador la altura deberá ser de 30 cm., para evitar que el
material sedimentado sea removido.
6. En el dimensionamiento del desarenador se deberá tener los siguientes aspectos.
θ = 20o, es recomendable.
B1 = 2 * ancho de cada canal + espesor de muro (0.20 ~ 0.25 m.).
B2 = d = b.
2.6.- Metodología de Diseño:
Desarenador de flujo horizontal con vertedor proporcional:
Datos: Qmax, d , b.
1.º En dependencia del diámetro de la partícula que se desea eliminar se obtiene la
carga superficial requerida para la sedimentación. (m3/m2*día.).
Es común en los desarenadores sedimentar las partículas de arena de diámetros
≥ 0.2 mm. Para lograr esto es necesario una carga superficial de:
Diámetro de la Partícula (mm) ≥ 0.2
Carga Superficial (m3/m2*día.).CS 0.023
Como la cámara desarenadora a diseñar es de dos canales, esta AS, se divide en dos para
optar el área superficial Acanal, de cada canal.
(m2).
2.º Fijar el ancho de canal del desarenador.
En este caso se recomienda que el ancho debe estar entre 0.6 y 1.5 m., siendo
aconsejable asumir un valor de 1m.
Ancho canal = 1m.
3.º Cálculo de la longitud del desarenador (L).
(m.)
Acanal → obtenido en 1ro.
Ancho canal → obtenido en 2do.
4.º Cálculo del área transversal y el tirante de circulación. (Atransv) y (Ymax).
Para realizar este cálculo el mismo se ejecuta a partir de la condición mas
crítica, es decir cuando el desarenador esté lleno de arena. (Cubierto los 30cm.
del fondo hasta la cresta vertedora). Además se deberá recordar que la
velocidad de circulación aconsejada en el desarenador es de 0.3 m/s.
Q = A*V → (m2)
Donde:
5.º Cálculo del vertedor proporcional.
La fórmula en que se basa es la siguiente:
(I).
(II).
Donde:
(m3/s).
El q (gasto), se obtiene de dividir entre dos el Qcanal, por que el cálculo del
vertedor proporcional se realiza para la mitad del caudal que circula por el ya
que la otra porción se obtiene por simetría. En la siguiente figura se aclaran los
restantes términos de las ecuaciones anteriores.
Para el cálculo de las coordenadas que conforman el vertedor se deben seguir los
siguientes pasos.
a) Cálculo del ancho b.
De (II)
Donde:
a = 2.5cm.
h = Ymax – a ; Ymax, es obtenida en el cuarto paso.
b) Cálculo de las coordenadas X y Y del perfil del vertedor proporcional.
Para ello se dan valores de Y y se obtienen los correspondientes de X de
fórmula siguiente.
Para este cálculo se recomienda construir la siguiente tabla.
1 2 3 4 5 6 7
Y θ 1- Col 5 X = b*Col 6
m (radianes)
6.º Cálculo de las dimensiones del desarenador.
Se recomienda θ = 20o
B1 = 2 * ancho de cada canal + espesor de muro (0.20 ~ 0.25 m.).
B2 = d = b.
7.º Una vez concluido los cálculos se deberá realizar el esquema definitivo del
desarenador tal y como se presenta en la figura-1.
CLASE PRÁCTICA N-2
CÁLCULO DE UNA CÁMARA DESARENADORA.
2.1.- Ejemplo de cálculo de una cámara desarenadora.
Se desea diseñar una cámara desarenadora, a partir de la siguiente información.
Q = 600 lps.
Ancho Canal = 1.00m.
Ǿconducto tributario = 1.100mm.
1.
2. Ancho Canal = 1mt.
3.
4.
5.
Y X
0 0.224
0.05 0.088
0.10 0.066
0.30 0.040
0.50 0.031
0.70 0.027
0.90 0.024
1.00 0.022
6. Dimensión del desarenador.
B1 = 2*1 + 0.2 = 2.20
B2 = 1.10.
L2 = 0.5*L1
L2 = 0.76.
L = 13.044.
FIGURA 1.- Esquema de un desarenador de limpieza manual.
NOTACIÓN.
(1). Conducto tributario.
(2). Compuerta plana para la limpieza del canal
(3). Tubería perforada para la extracción del agua del canal.
(4). Plataforma para el secado de la arena que se extrae del canal.
(5). Vertedor proporcional.
(6). Válvulas para la extracción del agua en el canal.
(7). Filtro de grava.
(8). Conducto de salida del residual.
(9). Ranura para el deslizamiento de las compuertas planas utilizadas durantes la limpieza
del canal.
