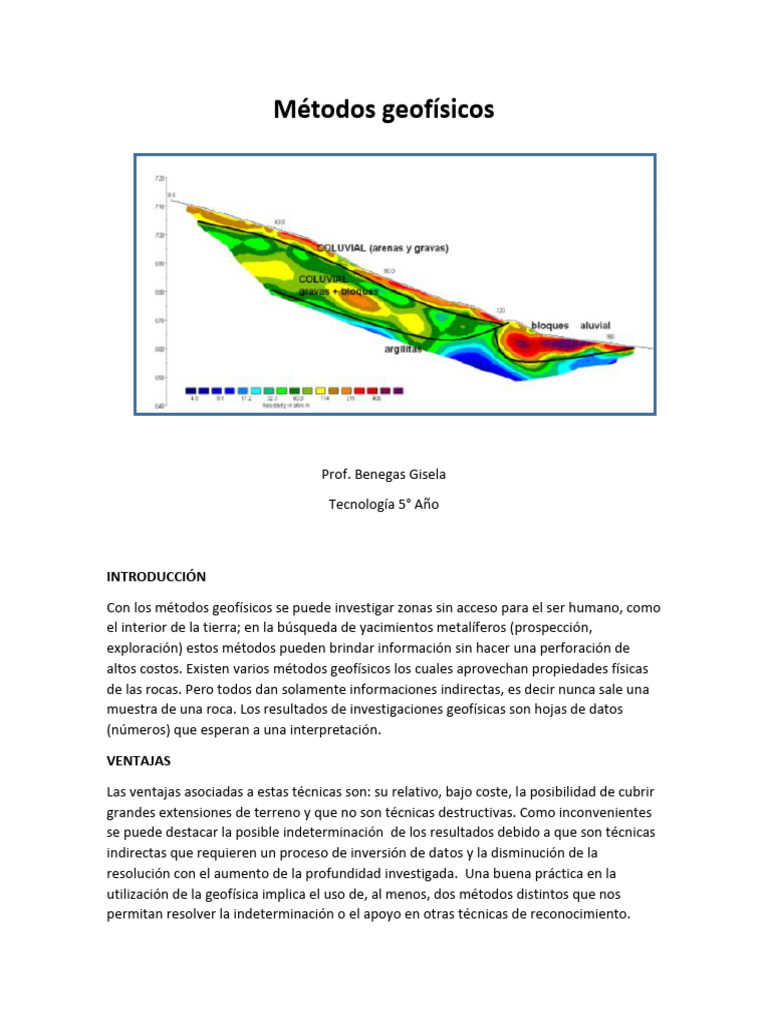

Métodos geofísicos

Prof. Benegas Gisela

Tecnología 5° Año

INTRODUCCIÓN
Con los métodos geofísicos se puede investigar zonas sin acceso para el ser humano, como
el interior de la tierra; en la búsqueda de yacimientos metalíferos (prospección,
exploración) estos métodos pueden brindar información sin hacer una perforación de
altos costos. Existen varios métodos geofísicos los cuales aprovechan propiedades físicas
de las rocas. Pero todos dan solamente informaciones indirectas, es decir nunca sale una
muestra de una roca. Los resultados de investigaciones geofísicas son hojas de datos
(números) que esperan a una interpretación.
VENTAJAS
Las ventajas asociadas a estas técnicas son: su relativo, bajo coste, la posibilidad de cubrir
grandes extensiones de terreno y que no son técnicas destructivas. Como inconvenientes
se puede destacar la posible indeterminación de los resultados debido a que son técnicas
indirectas que requieren un proceso de inversión de datos y la disminución de la
resolución con el aumento de la profundidad investigada. Una buena práctica en la
utilización de la geofísica implica el uso de, al menos, dos métodos distintos que nos
permitan resolver la indeterminación o el apoyo en otras técnicas de reconocimiento.
PRINCIPALES APLICACIONES DE LOS MÉTODOS GEOFÍSICOS
Prospección minera
Prospección de hidrocarburos
Prospección de agua subterránea
Prospección arqueológica
Estudios geotécnicos
Estudios medioambientales

LA METODOLOGÍA EN ESTUDIOS GEOFÍSICOS

El éxito de los métodos geofísicos en un proyecto de cualquier tipo depende de cinco
etapas principales, las cuales son: planeamiento, planificación, medición, procesamiento e
interpretación conjunta (Cuadro 1.1). En la etapa de planeamiento, se define el problema
de investigación y el papel de los métodos geofísicos y sus capacidades de corroborar o
refutar la hipótesis establecida. Durante la etapa de planificación, el problema de
investigación se traduce en términos geofísicos. La etapa de medición corresponde a la
recolección de datos en el campo. Para el procesamiento es necesario convertir los datos
en un documento útil para la interpretación de los resultados. Finalmente, la
interpretación de los resultados geofísicos es la expresión de los datos en un documento
explicativo.

METODOS GEÓFISICOS (DESARROLADOS HASTA HOY)

 Método sísmico
 Método de resistividad eléctrica
 Métodos gravimétricos
 Métodos magnéticos
 Electromagnetismo
 Método Sísmico
Este procedimiento se fundamenta en la diferente velocidad de propagación de las
ondas vibratorias de tipo sísmico a través de diferentes medios materiales.
Esencialmente el método consiste en provocar una explosión en un punto determinado
del área a explorar usando una pequeña carga de explosivo. Por la zona a explorar se
sitúan registradores de ondas (geófonos), separados entre sí de 15 a 30 m. La función
de los geófonos es captar la vibración, que se transmite amplificada a un oscilógrafo
central que marca varias líneas, una para cada geófono.
Las mediciones realizadas permiten establecer que esa velocidad de propagación varía
entre 150 y 2.500 m/seg en suelos, correspondiendo los valores mayores a mantos de
grava muy compactos y las menores a arenas sueltas; los suelos arcillosos tienen valores
medios, mayores para las arcillas duras y menores para las suaves. En roca sana los
valores fluctúan entre 2.000 y 8.000 m/seg.
Aplicaciones:
● Los métodos sísmicos se aplican ampliamente a problemas de exploración que
involucran la detección y el mapeo de los límites del subsuelo, normalmente,
geometría simple. ● También identifican propiedades físicas significativas de cada
unidad del subsuelo. ● Los métodos son particularmente adecuados para el mapeo de
secuencias sedimentarias en capas y, por lo tanto, ampliamente utilizado en la
búsqueda de petróleo y gas. ● Los métodos también se utilizan, en una escala más
pequeña, para el mapeo de capas de sedimento cerca de la superficie, la ubicación del
nivel freático y, en un contexto de ingeniería, la investigación del sitio de las
condiciones de la cimentación, incluyendo la determinación dela profundidad de la
roca madre. ● Los levantamientos sísmicos se pueden realizar en tierra o en el mar y
se utilizan ampliamente en los estudios geológicos marinos y en la exploración de
recursos marinos

Imagen 1. Método Sísmico

 Imagen 2. Interpretación de una sección
sísmica

 Método de resistividad eléctrica:

Los métodos eléctricos son la modalidad de investigación geofísica más antigua y la
utilizada por geólogos, geofísicos e ingenieros para distinguir y caracterizar el subsuelo.
Los métodos eléctricos se basan en la medición de las propiedades eléctricas del subsuelo.
Los métodos eléctricos son los Sondeos eléctricos verticales (SEV) y las Tomografías
Geoeléctricas.

Todos los materiales de la Tierra oponen resistencia al flujo de la corriente eléctrica. Esta
propiedad se llama resistividad geo eléctrica, la cual nos permite diferenciar entre
distintos materiales. En los métodos eléctricos, con la ayuda de una fuente de poder se
aplica una corriente eléctrica al suelo por medio de electrodos; su principio se basa en las
variaciones de la conductividad del subsuelo alteran el flujo de corriente en el interior de
la tierra, lo que ocasiona una variación de la distribución del potencial eléctrico.
Aplicaciones:
Los estudios geofísicos de resistividad por lo general se limitan a investigaciones de escala
relativamente pequeña debido al trabajo involucrado en la plantación física de los
electrodos antes de cada medición. Por esta razón, los métodos de resistividad no se usan
comúnmente en la exploración de reconocimiento.
El 70% de los estudios de geofísica realizados para análisis hidrogeológicos utilizan los
métodos eléctricos y en especial el de resistividad. También es utilizado para detectar
anomalías de resistividad eléctrica, lo que se correlaciona con la ausencia o presencia de
cuerpos mineralizados.
Imagen 3. Resistividad de algunas rocas y sustancias

Imagen 4. Resistividad de metales y algunas sustancias

Imagen 5 Sondeo electrico vertical (SEV) Tomado de Marquez et.al 2003.

Diferencias entre un sondeo eléctrico vertical y tomografías geoelectricas

El sondeo electrico vertical mide la resistividad y la profundidad. Las tomografías consiste en la

medición de resistividades aparentes de los materiales del subsuelo permitiendo obtener un perfil
o pseudo sección en 2D (longitud x profundidad). En lugar de ir desplazando los electrodos cada
vez que se toma una medida (SEV convencional), en las tomografías se colocan entre 25 y 50
electrodos en la superficie del suelo de una sola vez.

Imagen 6. Tomado de Molina 2004

 Método Gravimétrico

Cuantifica las diferencias en la atracción de la gravedad de los materiales del subsuelo.

Consiste en la medición de la aceleración de la gravedad en distintos puntos, registrando

variaciones anómalas de dicha aceleración, que pueden suponer cambios bruscos en la densidad
de un terreno.

Permite detectar cavidades o cavernas como las existentes en los terrenos cársticos o en zonas de
explotación minera actual o histórica, fallas, domos salinos, profundidad de capas o cuerpos
rocosos macizos, más competentes, etc.

Los resultados obtenidos son, en general, poco concluyentes y se lo emplea mayormente como un
método de reconocimiento general.

El objetivo principal de la gravimetría es medir anomalías en el campo gravitatorio de la Tierra

causadas por cambios de densidad entre distintos materiales. Los datos de campo deben ser
corregidos respecto a puntos de referencia de conocida gravedad. Las correcciones serán respecto
al tiempo, altura topográfica, posición geográfica, mareas y cercanía a grandes masas de roca.
Dado que los gravímetros detectan variaciones laterales en la densidad de las rocas, debe existir
un contraste de densidad entre el cuerpo rocoso bajo investigación y su roca encajante. Si el
cuerpo bajo investigación tiene una densidad más pequeña que la roca encajante, diremos que
hay un contraste de densidad negativo, y, por tanto, esperamos que dicho cuerpo muestre un
mínimo de densidad. Dado que la variación de densidad en las rocas es pequeña, los contrastes de
densidad de interés en exploración son pequeños comparados con los contrastes en las
propiedades físicas de las investigaciones magnéticas y eléctricas.

Aplicaciones:

MINERÍA:

● Localización de yacimientos de minerales metálicos. ● Localización de yacimientos de minerales

no metálicos.

GEOTECNIA:

● Modelización del substrato rocoso ● Detección de cavidades

MEDIO AMBIENTE:

● Caracterización de vertederos.

Ejemplo de detección de cavidades mediante gravimetría:

Imagen 7. Los colores azules representan zonas de

menor gravedad desvelando la forma y localización
de la cavidad.

 Métodos magnéticos

Aprovecha las propiedades magnéticas de las rocas. Como la Tierra es un imán natural que da
lugar al campo magnético terrestre, las pequeñas variaciones de este campo pueden indicar la
presencia en profundidad de materiales magnéticos. El método magnético aporta información
sobre el basamento cristalino y su profundidad. También se aplica donde hay depósitos de
minerales metálicos De igual manera ayuda en estudios de geología regional y estructural.
 Por lo tanto, la magnetometría (prospección magnética) tiene una amplia gama de aplicaciones,
desde ingeniería a pequeña escala o estudios arqueológicos para detectar objetos metálicos
enterrados, hasta estudios a gran escala realizados para investigar la estructura geológica regional.
El método magnético se puede realizar en tierra, mar y aire.

En consecuencia, la magnetometría se emplea ampliamente, y la velocidad de operación de las

inspecciones aerotransportadas hace que el método sea muy atractivo en la búsqueda de tipos de
depósitos minerales que contienen minerales magnéticos.

Aplicaciones:

 Ubicación de yacimientos de hierro y formaciones ferromagnéticas con mineralizacion

de oro, asociados a minerales magnéticos (Cu, Fe, Au), depósitos tipo skarns, pórfidos.
 Prospección de cromitas y manganeso.
 Ubicación de ocurrencias de sulfuros asociados a magnetita y/o pirrotita.
 Ubicación de vetas de kimberlitas, asbestos y depósitos de placeres.
 Mapeo geológico de unidades rocosas que muestran contrastes de suscept. magnética.
 Mapeo estructural (fallas, fracturas, zonas de cizallamiento, pliegues).
 Exploración Minera mediante delimitación de zonas de alteración hidrotermal
(pórfidos cupríferos).
 Exploración de los depósitos relacionados a la topografía del lecho
rocoso (depósitos estratiformes de Pb-Zn, Uranio en sedim-conglomerado).

Imagen 8. Arriba Izquierda. Interpretación de una anomalía magnética alta debida a un cuerpo magnético y baja (sin cuerpo
magnético). Abajo izquierda, gráfico esquemático de la zona magnética. Derecha superior Perfil longitudinal de la zona de
estudio. Derecha inferior, sección magnética de profundidad diferenciando la zona anómala y las regiones circundantes en
profundidad.

 Métodos electromagnéticos (GEORADAR)

El Georadar es una tecnología de avanzada, no invasiva, que no necesita de perforaciones o

similares. Su principio de funcionamiento es la propagación penetrante de las ondas
electromagnéticas. Permite obtener una imagen del subsuelo pudiendo localizar estructuras
geológicas, problemas relacionados con la geotecnia, restos arqueológicos y contaminación de
suelos y aguas subterráneas.

Las aplicaciones de estos equipos hoy día son numerosas, estando de actualidad por diversa
aplicaciones arqueológicas y forenses con presencia amplia en los medios de comunicación. Se
pueden citar, entre otras, las siguientes:

 Arqueología: Localización de restos arqueológicos enterrados

 Ingeniería: Localización de labores antiguas en minería. Localización de mineralizaciones
Localización de tuberías y conducciones diversas Localización de cavidades. Control de
tratamientos de mejora del terreno. Central de firmes de carreteras
 Geología e hidrogeología: Contaminación de acuíferos. Localización de fallas y
discontinuidades. Determinación de estructuras geológicas.

Los equipos de Geo-Radar generan, mediante una antena emisora, impulsos electromagnéticos de
muy corta duración que en su recorrido a través del terreno interceptan objetos y superficies de
discontinuidad donde parte de la energía es reflejada siendo, ésta recibida por una antena
receptora (Fig. 9). La parte no reflejada de la energía continúa su camino reflejándose en nuevos
objetos hasta su amortiguación total.

Imagen 9. Esquema de funcionamiento de un

Georadar

Imagen 10. Equipo de georadar marca

MALA
CONCLUSIONES

• Se lograron comprender los diferentes métodos citados anteriormente concluyendo que estos
métodos nos proporcionan informaciones sobre la composición del subsuelo mediante alguna
propiedad física medida a partir de la superficie terrestre, que puede ser la velocidad de una onda
mecánica, o variaciones de un campo gravitacional producidas por diferencias de densidad, o la
intensidad de una corriente asociada a la mayor o menor facilidad de propagación de las cargas
eléctricas.

• Los métodos ofrecen una forma de obtener información detallada acerca de las condiciones del
suelo y rocas del subsuelo de forma indirecta.

• Esta capacidad de caracterizar rápidamente las condiciones del subsuelo sin perturbar el sitio
ofrece el beneficio de costos más bajos y menos riesgo, dando mejor entendimiento general de las
condiciones complejas del sitio.

• Es necesario a menudo utilizar más de un método para lograr obtener la información deseada.

BIBLIOGRAFÍA:

 Arias Salguero, Mario E. 2000 Métodos geofísicos. En Geología de Costa Rica. Percy
Denyer y Siegfried Kussmaul (eds.), Editorial Tecnológica de Costa Rica, Cartago: pp.
393409.
 Técnicas geofísicas. Laboratorio de geofísica. Centro de estudios y de experimentación de
obras públicas.
 Márquez, W., Fernández, N., Cardozo, M. y Villasmil, G. 2003. Digital processing of
geoelectrics data using the ridge regression in the parroquia Coquivacoa of the municipio
Maracaibo, estate of Zulia
 http://geomastersac.com/servicios-geof%C3%ADsicos
