Construcciones Metálicas P65
Ing. Daniel Valverde

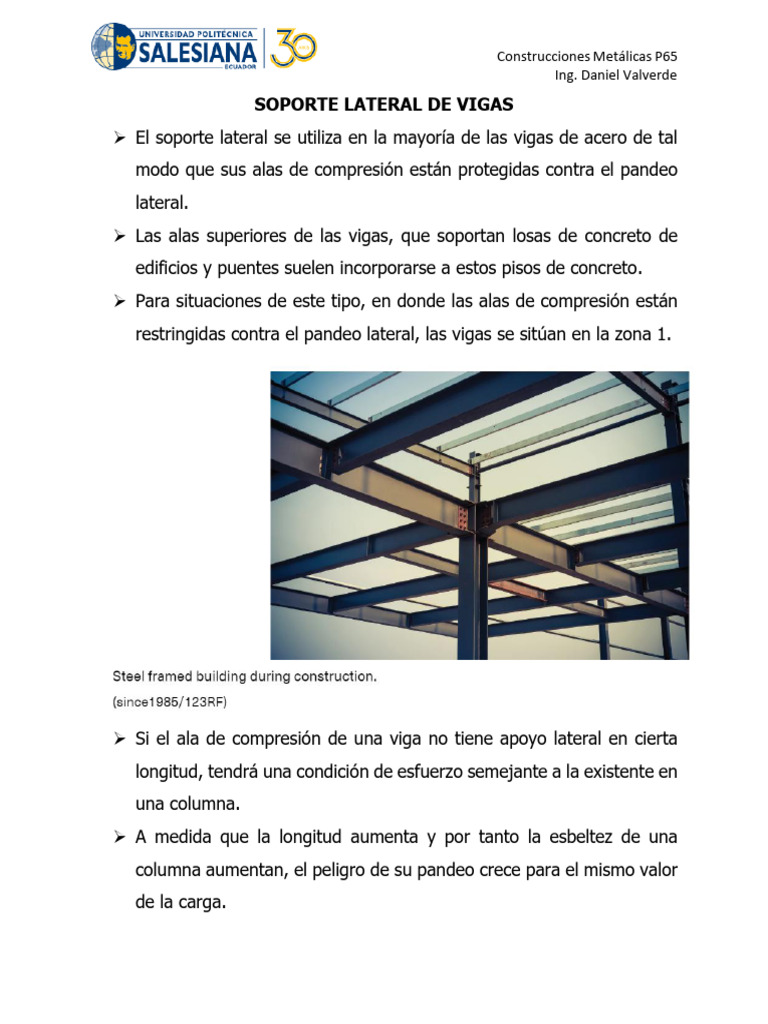

SOPORTE LATERAL DE VIGAS
➢ El soporte lateral se utiliza en la mayoría de las vigas de acero de tal
modo que sus alas de compresión están protegidas contra el pandeo
lateral.
➢ Las alas superiores de las vigas, que soportan losas de concreto de
edificios y puentes suelen incorporarse a estos pisos de concreto.
➢ Para situaciones de este tipo, en donde las alas de compresión están
restringidas contra el pandeo lateral, las vigas se sitúan en la zona 1.
➢ Si el ala de compresión de una viga no tiene apoyo lateral en cierta
longitud, tendrá una condición de esfuerzo semejante a la existente en
una columna.
➢ A medida que la longitud aumenta y por tanto la esbeltez de una
columna aumentan, el peligro de su pandeo crece para el mismo valor
de la carga.
Construcciones Metálicas P65
Ing. Daniel Valverde
➢ Cuando el ala a compresión de una viga es largo y esbelto, se presenta
el peligro de pandeo, a menos que se le dé apoyo lateral.
➢ Existen muchos factores que afectan el valor del esfuerzo que causa
el pandeo del ala de compresión de una viga.
➢ Algunos de estos factores son las propiedades del material, la
separación y tipo de apoyos laterales suministrados, los esfuerzos
residuales en las secciones, los tipos de apoyos en los extremos o
restricciones, las condiciones de carga, etc.
➢ La tensión en el otro patín de la viga tiende a mantenerlo recto y
restringe el pandeo del patín a compresión; pero a medida que el
momento de flexión aumenta, la tendencia de aquél al pandeo se hace
lo suficientemente grande como para vencer la restricción de la
tensión.
➢ Cuando el ala compresión empieza a pandearse, ocurren la torsión, y
entre menor sea la resistencia torsional de la viga, será más rápida la
falla.
➢ Los perfiles W, S y canales usados tan frecuentemente como secciones
de viga, no tienen mucha resistencia contra el pandeo lateral, ni a la
torsión resultante.
➢ Algunas otras formas, especialmente los perfiles armados en cajón son
mucho más resistentes.
➢ Estos tipos de miembros tienen mayor resistencia a la torsión que las
secciones W, S o que las vigas armadas de alma llena.
Construcciones Metálicas P65
Ing. Daniel Valverde
➢ Las pruebas muestran que no se pandearán lateralmente sino hasta
que las deformaciones desarrolladas se sitúen dentro del rango
plástico.
➢ Es necesario utilizar el criterio para decidir qué es lo que constituye y
qué es lo que no constituye un apoyo lateral satisfactorio para una viga
de acero.
➢ Una viga que está totalmente fundida con concreto, o que tiene su ala
a compresión embebido en una losa de concreto, ciertamente está bien
apoyada lateralmente.
➢ Cuando una losa de concreto descansa sobre el patín superior de una
viga, se debe estudiar cuidadosamente la situación, para determinar si
la fricción realmente proporciona apoyo lateral completo.
➢ Si las cargas en la losa se encuentran razonablemente fijas en posición,
éstas contribuyan a incrementar la fricción y puede ser razonable
considerar un apoyo lateral completo.
➢ Si, por otro lado, existe mucho movimiento de las cargas y una
vibración apreciable, la fricción se podrá reducir y no se considerará
un apoyo lateral total.
➢ Estas situaciones ocurren en los puentes debido al tránsito y en los
edificios con maquinaria vibratoria, tal como las imprentas.
➢ La losa de piso podría no proporcionar apoyo lateral al patín de
compresión de una viga, en cuyo caso dicho apoyo debe
proporcionarse con vigas secundarias conectadas o con miembros
especiales insertados con esa finalidad.
Construcciones Metálicas P65
Ing. Daniel Valverde
➢ Las vigas secundarias que se conectan lateralmente a los costados de
una trabe armada, a su patín de compresión, pueden normalmente
contarse como elementos que proporcionan apoyo lateral completo a
través de la conexión.
➢ Si ésta se realiza primordialmente en el patín de tensión, proporcionará
muy poco apoyo lateral al patín de compresión.
➢ Antes de considerar que el apoyo lateral lo proporcionan estas vigas,
el proyectista deberá observar si éstas no se mueven conjuntamente.
➢ Las vigas representadas con líneas punteadas horizontales en la Fig.
4.7 proporcionan un apoyo lateral muy discutible a las trabes
principales entre columnas.
➢ Para una situación de este tipo, puede ser conveniente algún tipo de
contraventeo en x en una de las crujías.
➢ Este sistema se muestra en la Figura 4.7. Este sistema en particular
proporcionará suficiente apoyo lateral a las vigas para varias crujías.
➢ La soldadura intermitente del techo metálico o de los tableros de piso
a los patines de compresión de las vigas probablemente proporcionará
suficiente soporte lateral.
Construcciones Metálicas P65
Ing. Daniel Valverde
➢ Las cubiertas para techos de lámina metálica corrugada, que
normalmente se fijan a los largueros con abrazaderas metálicas,
proporcionan sólo un apoyo lateral parcial.
➢ Un caso análogo se presenta cuando un piso de madera se atornilla a
las vigas de acero que le dan apoyo.
➢ Se debe estudiar cuidadosamente las disposiciones de la Sección C1 y
del Apéndice 6 de la Especificación AISC con respecto al
arriostramiento de estabilidad de vigas y columnas.
➢ Enrigideces necesarias proporcionan valores para calcular la
resistencia y rigidez necesarias del arriostramiento, y se dan fórmulas
de diseño para obtener estos valores.
➢ Se incluyen diversos tipos de arriostramiento para columnas, así como
de arriostramiento de torsión de los miembros a flexión.
➢ En el apéndice se consideran dos categorías de arriostramiento: el
relativo y el nodal.
➢ En el relativo se restringe un punto específico en relación con otro
punto o puntos.
➢ En otras palabras, el arriostramiento relativo se conecta no solamente
al miembro que va a arriostrarse, sino también a otros miembros (por
ejemplo, el arriostramiento diagonal cruzado).
➢ El arriostramiento nodal se usa para impedir el movimiento lateral o
torcimiento de un miembro independientemente de otras riostras.
INTRODUCCIÓN AL PANDEO INELÁSTICO, ZONA 2
➢ Si se proporciona arriostramiento lateral intermitente al patín de
compresión de una sección de viga, o si se proporciona arriostramiento
Construcciones Metálicas P65
Ing. Daniel Valverde
de torsión intermitente para prevenir el torcimiento de la sección
transversal en los puntos de arriostramiento, de tal forma que el
miembro pueda flexionarse hasta que se alcance la deformación de
fluencia en algunos (pero no en todos) sus elementos a compresión
antes de que ocurra el pandeo lateral, tendremos un pandeo inelástico.
➢ En otras palabras, el soporte lateral es insuficiente para permitir que
el miembro alcance una distribución plástica total de deformación
antes de que ocurra el pandeo.
➢ Debido a la presencia de esfuerzos residuales, la fluencia comenzará
en una sección bajo esfuerzos aplicados iguales a 𝐹𝑦 − 𝐹𝑟, en donde
𝐹𝑦 es el esfuerzo de fluencia del alma y 𝐹𝑟 es igual al esfuerzo de
compresión residual.
➢ La Especificación del AISC estima que este valor (𝐹𝑦 − 𝐹𝑟) es igual a
aproximadamente 0.7𝐹𝑦, y veremos ese valor en las ecuaciones del
AISC.
➢ Debe observarse que la definición de momento plástico 𝐹𝑦𝑍 en la zona
1 no se afecta por los esfuerzos residuales, porque la suma de los
esfuerzos a compresión residuales es igual a la suma de los esfuerzos
a tensión residuales en la sección y el efecto neto es, teóricamente,
cero.
➢ Si ocurre un momento constante a lo largo de la longitud sin soporte
lateral, Lb, de una sección compacta I o C y si Lb es mayor que Lp, la
viga fallará inelásticamente, a menos que Lb sea mayor que una
distancia Lr más allá de la cual la viga fallará elásticamente antes de
que se alcance el esfuerzo Fy (situándose así en la zona 3).
Construcciones Metálicas P65
Ing. Daniel Valverde
COEFICIENTES DE FLEXIÓN
➢ En las fórmulas que se presentan en las siguientes secciones para
pandeo elástico e inelástico, se usará el término Cb, denominado el
factor de modificación de pandeo torsional lateral para diagramas de
momento no uniformes, cuando ambos extremos del segmento sin
soporte están arriostrados.
➢ Éste es un coeficiente de momentos que se incluye en las fórmulas
para tomar en cuenta el efecto de diferentes gradientes de momento
sobre el pandeo de torsión lateral.
➢ En otras palabras, el pandeo lateral puede verse afectado
considerablemente por las restricciones en los extremos y las
condiciones de carga del miembro.
➢ Como ilustración, el lector puede apreciar que el momento en la viga
sin soporte lateral de la parte (a) de la Figura 4.8 causa en el patín
una peor condición de compresión que el momento en la viga sin
soporte lateral en la parte (b) de la figura.
➢ La razón de esto es que el patín superior de la viga en la parte (a)
trabaja a compresión en toda su longitud, en tanto que en (b) la
longitud de la “columna”, o sea la longitud del patín superior que
trabaja a compresión, es mucho menor (por consiguiente, se tiene una
“columna” mucho más corta).
Construcciones Metálicas P65
Ing. Daniel Valverde
➢ Para la viga simplemente apoyada en la parte (a) de la figura, Cb se
considera igual a 1.14,
➢ en tanto que para la viga en la parte (b) se considera igual a 2.38.
➢ Las ecuaciones básicas de capacidad de momento para las zonas 2 y
3 se dedujeron para vigas sin soporte lateral sujetas a curvatura
simple, con Cb = 1.0.
➢ Frecuentemente, las vigas no están flexionadas en curvatura simple,
con el resultado de que pueden resistir momentos mayores.
➢ Hemos visto esto en la Figura 4.4. Para tomar en cuenta esta situación,
la Especificación del AISC proporciona coeficientes Cb o de momento
mayores que 1.0 que deben multiplicarse por los valores calculados de
Mn. Se obtienen así mayores capacidades de momento.
➢ Al utilizar Cb = 1.0 in, está pasando por alto la posibilidad de lograr
ahorros considerables de peso de acero para algunas situaciones.
➢ Al usar valores Cb, se debe entender claramente que la capacidad de
momento obtenida al multiplicar Mn por Cb puede no ser mayor que
Construcciones Metálicas P65
Ing. Daniel Valverde
el Mn plástico de la zona 1, que es Mp y es igual a FyZ. Esta situación
se ilustra en la Figura 4.4.
➢ El valor de Cb para miembros de simetría simple en curvatura sencilla
y todos los miembros de simetría doble se determina con la siguiente
expresión en la que Mmáx es el momento más grande en un segmento
no soportado de una viga, en tanto que MA, MB y MC son,
respectivamente, los momentos en los puntos ¼, ½ y ¾ del
segmento:
➢ En miembros de simetría simple sujetos a la flexión de curvatura doble,
la resistencia de torsión lateral debe revisarse para ambos patines
superior e inferior.
➢ En el Comentario F1, Disposiciones Generales del AISC, se presenta un
análisis más detallado de Cb para miembros de simetría simple.
Construcciones Metálicas P65
Ing. Daniel Valverde
➢ Cb es igual a 1.0 para voladizos o ménsulas donde el extremo libre no
está soportado lateralmente.
➢ Algunos valores típicos de Cb, calculados con la ecuación anterior se
muestran en la Figura 4.10 para varios casos de vigas y momentos.
Algunos de estos valores también se dan en la Tabla 3-1 del Manual
del AISC.
Construcciones Metálicas P65
Ing. Daniel Valverde
EX 4-13
Determine Cb para la viga mostrada en las partes (a) y (b) de la Figura 4.4.
Suponga que la viga es un miembro con simetría doble.
CAPACIDAD POR MOMENTO, ZONA 2
➢ Cuando ocurre un momento constante a lo largo de la longitud sin
soporte lateral, o a medida que esta longitud en el patín de compresión
de una viga o la distancia entre los puntos de arriostramiento de
torsión aumentan más allá de Lp, la capacidad por momento de la
sección se reduce cada vez más.
➢ Por último, para una longitud sin soporte Lr, la sección se pandeará
elásticamente tan pronto como se alcance el esfuerzo de fluencia.
➢ Sin embargo, debido al proceso de laminación, se tiene en la sección
un esfuerzo residual igual a Fr. En consecuencia, el esfuerzo por flexión
calculado elásticamente sólo puede alcanzar el valor 𝐹𝑦 − 𝐹𝑟 =
0.7𝐹𝑦.
Construcciones Metálicas P65
Ing. Daniel Valverde
➢ La resistencia nominal de momento para las longitudes sin soporte
lateral entre Lp y Lr se calcula con la siguiente ecuación:
➢ Lr es una función de varias propiedades de la sección, tales como su
área transversal, módulo de elasticidad, esfuerzo de fluencia y sus
propiedades por torsión y alabeo.
➢ Las complejas fórmulas necesarias para su cálculo se presentan en la
Especificación (F1) del AISC.
➢ Retrocediendo de una longitud sin soporte lateral Lr hacia una longitud
sin soporte lateral Lp, podemos ver que el pandeo no ocurre cuando
se alcanza por primera vez el esfuerzo de fluencia.
➢ Nos encontramos en el rango inelástico (zona 2), en donde ocurre
cierta penetración del esfuerzo de fluencia en la sección desde las
fibras extremas.
➢ Para estos casos en que la longitud sin soporte lateral está situada
entre Lp y Lr, la resistencia nominal de momento quedará
aproximadamente sobre una línea recta entre Mnx = FyZx para Lp y
0.7𝐹𝑦𝑆𝑥 para Lr.
➢ Para valores intermedios de la longitud sin soporte entre Lp y Lr,
podemos interpolar entre los valores extremos situados en línea recta.
➢ Sin embargo, tal vez sea más sencillo usar las expresiones dadas al
final de este párrafo para realizar la interpolación.
➢ Si Cb es mayor que 1.0, la resistencia nominal de momento será
mayor, pero no más de 𝑀𝑝 = 𝐹𝑦𝑍𝑥.
Construcciones Metálicas P65
Ing. Daniel Valverde
➢ Las siguientes expresiones de interpolación se presentan en la página
3-10 del Manual del AISC.
➢ Los factores de flexión (FF) representan parte de la Ec. F2-2 del AISC,
como puede verse al comparar las siguientes ecuaciones con esa
ecuación.
➢ En la Tabla 3-2 del Manual para perfiles W se dan sus valores
numéricos en k.
EX 4-14
Determine la capacidad de momento de diseño LRFD y la capacidad
permisible de momento ASD de una 𝑊24 𝑥 62 𝑐𝑜𝑛 𝐹𝑦 = 50 𝑘𝑠𝑖, 𝐿𝑏 =
8.0 𝑓𝑡. 𝑦 𝐶𝑏 = 1.0.
Construcciones Metálicas P65
Ing. Daniel Valverde
PANDEO ELÁSTICO, ZONA 3
➢ Cuando la longitud sin soporte de una viga es mayor que Lr, ésta estará
situada en la zona 3.
➢ Este miembro puede fallar por pandeo de la parte de compresión de
la sección transversal lateralmente respecto al eje más débil, con
torcimiento de toda la sección transversal con respecto al eje
longitudinal de la viga entre los puntos de soporte lateral.
➢ Esto ocurrirá, aunque la viga esté cargada de manera que
supuestamente debería flexionarse respecto al eje fuerte.
➢ La viga se flexionará inicialmente respecto al eje fuerte hasta que se
alcance un cierto momento crítico Mcr.
➢ En ese instante se pandeará lateralmente respecto a su eje débil.
➢ Conforme se flexiona lateralmente, la tensión en el otro patín tratará
de mantener la viga recta.
➢ Como resultado, el pandeo de la viga será una combinación de una
flexión lateral y una torcedura (o torsión) de la sección transversal de
la viga.
➢ En la Figura 4.11 se muestra un croquis de esta situación.
➢ El momento crítico o momento flexotorsionante Mcr en una viga estará
formado de la resistencia de torsión (llamada comúnmente torsión de
St. Venant) más la resistencia al alabeo de la sección.
➢ Si la longitud sin soporte del patín de compresión de una sección de
viga o la distancia entre los puntos que impiden el torcimiento de toda
la sección transversal es mayor que Lr, la sección se pandeará
Construcciones Metálicas P65
Ing. Daniel Valverde
elásticamente antes de que se alcance el esfuerzo de fluencia en
cualquier parte de la sección.
➢ En la Sección F2.2 de la Especificación del AISC, el esfuerzo de pandeo
para miembros de sección I con doble simetría se calcula con la
siguiente expresión:
➢ No es posible que ocurra el pandeo lateral de torsión si el momento de
inercia de la sección respecto al eje de flexión es igual o menor que el
momento de inercia fuera del plano.
Construcciones Metálicas P65
Ing. Daniel Valverde
➢ Por esta razón el estado límite del pandeo lateral de torsión no es
aplicable a perfiles flexionados respecto a sus ejes menores, ni a
perfiles con , ni a perfiles circulares o cuadrados. Además, la
fluencia rige si la sección es no compacta.
EX 4-15
Usando la Ecuación F2-4 del AISC, determine los valores de
para una 𝑊18 𝑥 97; 𝐹𝑦 = 50 𝑘𝑠𝑖. y una longitud sin soporte 𝐿𝑏 = 38 𝑓𝑡.
Suponga que 𝐶𝑏 = 1.0
