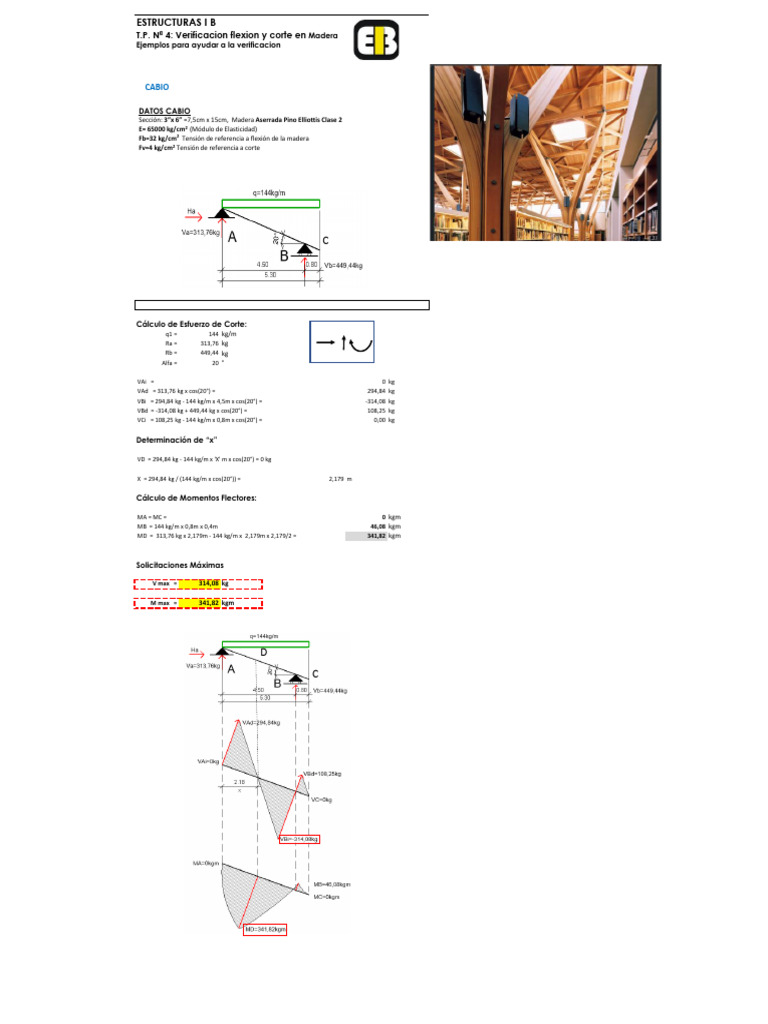

ESTRUCTURAS I B
T.P. Nª 4: Verificacion flexion y corte en Madera
Ejemplos para ayudar a la verificacion
CABIO
DATOS CABIO
Sección: 3”x 6” =7,5cm x 15cm, Madera Aserrada Pino Elliottis Clase 2
E= 65000 kg/cm 2 (Módulo de Elasticidad)
Fb=32 kg/cm2 Tensión de referencia a flexión de la madera
Fv=4 kg/cm2 Tensión de referencia a corte
VERIFICACIÓN DE LA RESISTENCIA
Cálculo de Esfuerzo de Corte: CONVENCION
q1 = 144 kg/m SIGNOS
+ + +
Ra = 313,76 kg
Rb = 449,44 kg
Alfa = 20 °
VAi = 0 kg
VAd = 313,76 kg x cos(20°) = 294,84 kg
VBi = 294,84 kg - 144 kg/m x 4,5m x cos(20°) = -314,08 kg
VBd = -314,08 kg + 449,44 kg x cos(20°) = 108,25 kg
VCi = 108,25 kg - 144 kg/m x 0,8m x cos(20°) = 0,00 kg
Determinación de “x”
VD = 294,84 kg - 144 kg/m x 'X' m x cos(20°) = 0 kg
X = 294,84 kg / (144 kg/m x cos(20°)) = 2,179 m
Cálculo de Momentos Flectores:
MA = MC = 0 kgm
MB = 144 kg/m x 0,8m x 0,4m 46,08 kgm
MD = 313,76 kg x 2,179m - 144 kg/m x 2,179m x 2,179/2 = 341,82 kgm
Solicitaciones Máximas
V max = 314,08 kg
M max = 341,82 kgm
D
C
VERIFICACIÓN DE LA RESISTENCIA A FLEXIÓN
Para que una viga resista a Flexión se debe cumplir que la máxima tension fmax, provocada por el
momento flector, sea menor o igual a la resistencia del material, denominada Tensión de
Referencia Ajustada de Flexión F´b
fmax ≤ F´b
Calculo de la Tension de Referencia Ajustada de Flexión
Nuestra viga es de madera aserrada de Pino Elliottis Clase 2
Tensión de referencia a flexión de la madera (dato del ejercicio)
2
Fb = 32 kg/cm
Ancho de la sección
b= 7,5 cm
Altura de la sección
d= 15 cm
Para obtener la Resistencia de Diseño AJUSTADA F´b, tendremos que afectar la Resistencia Fb de
REFERENCIA obtenida de ensayos por los coeficientes que consideran la situación en que se
utilizara esta madera en obra
F´b = Fb x CD x CM x Ct x CL x CF x Cr
Coeficientes a considerar:
CD = coeficiente de duración de la carga. En caso de combinar Cargas permanentes (qD ) y
sobrecargas (qL) este coeficiente vale “1”
CD = 1
CM = coeficiente de condición de servicio. En condiciones normales de uso en una vivienda y en
ambientes cubiertos o semicubiertos el coeficiente es “1”
CM = 1
Ct = coeficiente de condición de temperatura. Para condiciones de uso con temperatura menores a
40º (o menores a 65º en periodos breves de tiempo) el coeficiente es “1”.
Ct = 1
CL = coeficiente de estabilidad lateral. La relación altura (d) ancho (b) es
d/b = 15/7,5 = 2 ≤2
Al ser menor o igual que 2 es el coeficientes es "1".
CL = 1
Cr = coeficiente de distribución de cargas. En este caso como no podemos garantizar que las cargas
se distribuyen en otras vigas iguales el coeficiente es “1”.
Cr = 1
CF = coeficiente de forma, se utiliza para madera aserrada. Es una función de la altura, que se debe
colocar en mililmetros en la fórmula:
150 0,2 150 0,2
CF= =
d 150
CF = 1,00 Si fuera mayor que 1.3, se adopta éste valor.
Tensión de Referencia Ajustada de Flexion:
F´b = Fb x CD x CM x Ct x CL x CF x Cr
F´b = 32kg/cm² x 1 x 1 x 1 x 1 x 1,00 x 1
F´b = 32,00 kg/cm2
Calculo de la Tension máxima por Flexión
Mmax
fmax =
Sx
Modulo elástico resistente
b × d2 7,5 × 152
Sx = =
6 6
3
Sx = 281,25 cm
El momento máximo lo obtenemos del diagrama
M max = 341,82 kgm
Cambiamos la unidad de kgm a kgcm ya que el modulo Sx está en cm³
M max = 34182,00 kgcm
fmax = 34182 kgcm / 281,25cm³ = 121,54 kg/cm²
Comparamos las tensiones, debiendo ser la de las fibras extremas menor o igual que resistencia del
material. fmax ≤ F´b
fmax = 121,54 kg/cm2
2
F´b = 32,00 kg/cm
fmax > F´b NO VERIFICA
Buscamos una sección que pueda resistir el momento solicitante
Mmax
como fmax =
Sx
despejamos Sx, reemplazando a fmax por F´b disminuido para tener en cuenta la diferencia de
peso propio.
peso propio.
Mmax
Sx =
fmax
Sx = 34182kgcm / 28kg/cm2
Sx = 1220,79 cm3
b × d2 Dejamos fijo el ancho de la sección y despejamos la altura
Sx = necesaria
6
6 Sx
d=
b
d= 31,25 cm Serian aproximadamente 12,5"
Veo cual es el ancho para una altura de 12"
El ancho para esa altura seria b = 1/2 a 1/3 de h
b= 4 "
b= 10,00 cm
Entonces calculo Sx nuevamente para una seccion de 4"x12" (10cm x 30cm)
Sx = 1500,00 > que los 1220,79 que necesitamos.
Adoptamos
b= 10,00 cm 4"
d= 30,00 cm 12"
Vemos que la seccion es mucho mayor a la predimensionada. Otra opcion seria cambiar el
material por uno mas resistente o poner los elementos mas cerca asi se achica el area de
influencia.
VERIFICACIÓN DE LA RESISTENCIA A CORTE
Para que una viga resista a Corte se debe cumplir que la máxima tension fv, provocada por el
Corte, sea menor o igual a la resistencia del material, denominada Tensión de Referencia Ajustada
de Corte F´v
fv ≤ F´v
Tensión de referencia de corte de la madera (dato del ejercicio)
2
Fv = 4,00 kg/cm
Para obtener la Resistencia de Diseño AJUSTADA F´v, tendremos que afectar la Resistencia Fv de
REFERENCIA obtenida de ensayos por los coeficientes que consideran la situación en que se
utilizara esta madera en obra
Tensión de Referencia Ajustada de Corte:
F´v = Fv x CD x CM x Ct
F´v = 4kg/cm² x 1 x 1 x 1
F´v = 4,00 kg/cm2
Calculo de la Tension máxima por Corte
Vmax
fv = 1,5
b×d
b= 10,00 cm
d= 30,00 cm
Vmax = 314,08 kg
fv = 1,5 x 314,08kg / (10cm x 30cm)
fv = 1,57 kg/cm2
F´v = 4,00 kg/cm2
fv ≤ Fv' ==v> VERIFICA LA SECCION A CORTE
Viga VM
DATOS VIGA VM
Sección: 6”x 14” = 15 cm x 35 cm, Madera LAMINADA EUCALIPTUS GRANDIS – Clase 2
E=116.000 kg/cm2 (Módulo de Elasticidad)
Fb=66 kg/cm2 Tensión de referencia a flexión de la madera
Fv=8 kg/cm2 Tensión de referencia a corte de la madera
VERIFICACIÓN DE LA RESISTENCIA
Cálculo de Esfuerzo de Corte:
q= 30 kg/m CONVENCION
SIGNOS
P1 = 449,44 kg
P2 = P3 =
Ra =
224,72
1120,30
kg
kg
+ + +
Rb = 963,96 kg
VAi = 0,00 kg
VAd = 1.120,30 kg - 224,72 kg = 895,58 kg
VCi = 895,58 kg - 30 kg x 1,5m = 850,58 kg
VCd = 850,58 kg - 449,44 kg = 401,14 kg
VDi = 401,14 kg - 30 kg x 1,5m = 356,14 kg
VDd = 356,14 kg - 449,44 kg = -93,30 kg
VEi = -93,30 kg - 30 kg x 1,5m = -138,30 kg
VEd = -138,30 kg - 224,72 kg = -363,02 kg
VFi = -363,02 kg - 30 kg x 1,9m = -420,02 kg
VFd = -420,02 kg - 224,72 kg = -644,74 kg
VBi = -644,74 kg - 30 kg x 1,5m = -689,74 kg
VBd = -689,74 kg - 224,72 kg + 963,96 kg = 49,50 kg
VGi = 49,50 kg - 30 kg x 1,65m = 0,00 kg
Cálculo de Momentos Flectores:
MA = MG = 0 kgm
MB = 30 kg/m x 1,65m x 1,65/2m 40,84 kgm
MD = (1120,3 - 224,72)kg x 3m - 449,44kg x 1,5m - 30kg/m x 3m x 1,5m
MD = 1.877,58 kgm
Solicitaciones Máximas
V max = 895,58 kg
M max = 1.877,58 kgm
VERIFICACIÓN DE LA RESISTENCIA A FLEXIÓN
Para que una viga resista a Flexión se debe cumplir que la máxima tension fmax, provocada por el
momento flector, sea menor o igual a la resistencia del material, denominada Tensión de
Referencia Ajustada de Flexión F´b
fmax ≤ F´b
Calculo de la Tension de Referencia Ajustada de Flexión
Nuestra viga es de madera Laminada de Eucaliptus Grandis Clase 2
Tensión de referencia a flexión de la madera (dato del ejercicio)
2
Fb = 66 kg/cm
Ancho de la sección
b= 15 cm
Altura de la sección
d= 35 cm
Para obtener la Resistencia de Diseño AJUSTADA F´b, tendremos que afectar la Resistencia Fb de
REFERENCIA obtenida de ensayos por los coeficientes que consideran la situación en que se
utilizara esta madera en obra
F´b = Fb x CD x CM x Ct x CL x CV x Cr
Coeficientes a considerar:
Los coeficientes a considerar son similares a la obra anterior. El único que difiere es CV en lugar de
Los coeficientes a considerar son similares a la obra anterior. El único que difiere es CV en lugar de
CF ya que la madera de esta ob ra es laminada. Este coeficiente CV es una función de las
dimensiones de la sección.
600 0,1 150 0,05 600 0,1 150 0,05
CV = =
d b 350 150
CF = 1,06 Si fuera mayor que 1.1, se adopta éste valor.
Tensión de Referencia Ajustada de Flexion:
F´b = Fb x CD x CM x Ct x CL x CV x Cr
F´b = 66kg/cm² x 1 x 1 x 1 x 1 x 1,06 x 1
F´b = 69,65 kg/cm2
Calculo de la Tension máxima por Flexión
Mmax
fmax =
Sx
Modulo elástico resistente
b × d2 15 × 352
Sx = =
6 6
3
Sx = 3062,50 cm
El momento máximo lo obtenemos del diagrama
M max = 1.877,58 kgm
M max = 187758,00 kgcm
fmax = 187758 kgcm / 3.062,50cm³ = 61,31 kg/cm²
fmax = 61,31 kg/cm2
2
F´b = 69,65 kg/cm
fb ≤ Fb' ==> VERIFICA LA SECCION A FLEXION
VERIFICACIÓN DE LA RESISTENCIA A CORTE
Para que una viga resista a Corte se debe cumplir que la máxima tension fv, provocada por el
Corte, sea menor o igual a la resistencia del material, denominada Tensión de Referencia Ajustada
de Corte F´v
fv ≤ F´v
Tensión de referencia de corte de la madera (dato del ejercicio)
2
Fv = 8,00 kg/cm
Para obtener la Resistencia de Diseño AJUSTADA F´v, tendremos que afectar la Resistencia Fv de
REFERENCIA obtenida de ensayos por los coeficientes que consideran la situación en que se
utilizara esta madera en obra
Tensión de Referencia Ajustada de Corte:
F´v = Fv x CD x CM x Ct
F´v = 8kg/cm² x 1 x 1 x 1
F´v = 8,00 kg/cm2
Calculo de la Tension máxima por Corte
Vmax
fv = 1,5
b×d
Vmax = 895,58 kg
fv = 1,5 x 895,58kg / (15cm x 35cm)
fv = 2,56 kg/cm2
F´v = 8,00 kg/cm2
fv ≤ Fv' ==v> VERIFICA LA SECCION A CORTE
